250790

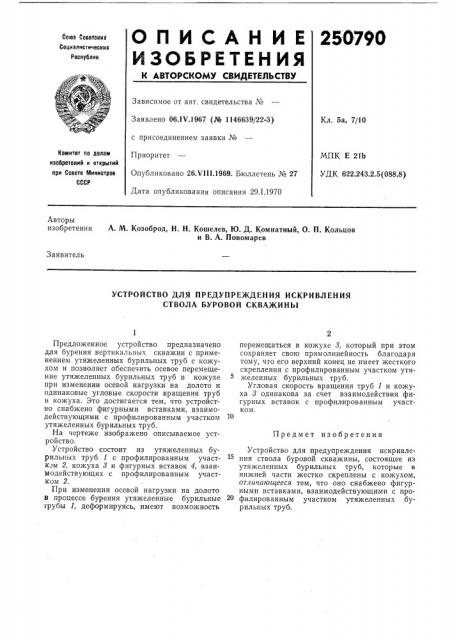

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 06.1Ч.1967 (№ 1146639/22-3) с присоединением заявки №

Приоритет

Опубликовано 26.Ч111,1969. Бюллетень № 27

Дата опубликования описания 29.1.1970

Кл. 5а, 7/10

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК E 21Ь

УДК 622.243.2.5(088.8) Авторы изобретения А. М. Козоброд, Н. Н. Кошелев, Ю. Д. Комнатный, О. П. Кольцов и В. А. Пономарев

Заявитель

УСТРОЙСТВО ДЛЯ ПРЕДУПРЕЖДЕНИЯ ИСКРИВЛЕНИЯ

СТВОЛА БУРОВОЙ СКВАЖИНЫ

Предмет изобретения

Предложенное устройство предназначено для бурения вертикальных скважин с применением утяжеленных бурильных труб с кожухом и позволяет обеспечить осевое перемещение утяжеленных бурильных труб в кожухе при изменении осевой нагрузки на долото и одинаковые угловые скорости вращения труб и кожуха. Это достигается тем, что устройство снабжено фигурными вставками, взаимодействующими с профилированным участком утяжеленных бурильных труб.

На чертеже изображено описываемое устройство.

Устройство состоит из утяжеленных бурильных труб 1 с профилированным участкэм 2, кожуха 8 и фигурных вставок 4, взаимодействующих с профилированным участком 2.

При изменении осевой нагрузки на долото в процессе бурения утяжеленные бурильные трубы 1, деформируясь, имеют возможность перемещаться в кожухе 8, который при этом сохраняет свою прямолинейность благодаря тому, что его верхний конец не имеет жесткого скрепления с профилированным участком утяжеленных бурильных труб.

Угловая скорость вращения труб 1 и кожуха 8 одинакова за счет взаимодействия фигурных вставок с профилированным участком.

Устройство для предупреждения искривления ствола буровой скважины, состоящее из утяжеленных бурильных труб, которые в нижней части жестко скреплены с кожухом, отличающееся тем, что оно снабжено фигурными вставками, взаимодействующими с профилированным участком утяжеленных бурильных труб.
