Колонковое шарошечное долото
Иллюстрации
Реферат
1 с %

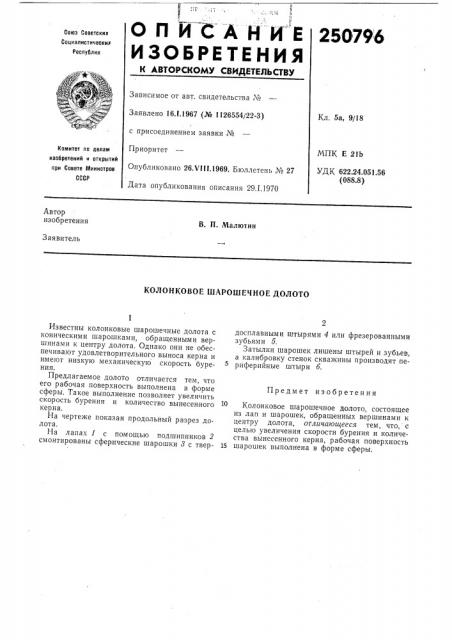

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
250796
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ +Ъ»
Зависимое от авт. свидетельства ¹
Заявлено 16.1.1967 (№ 1126554/22-3) Кл. 5а, 9/18 с присоединением заявки №
МПК Е 21Ь
УДК 622.24.051.56 (088.8) Приоритет
Опубликовано 26.VIII. 969. Бюллетень № 27
Дата опубликования описания 29.1.1970
Комитет по делам изобретений и открытий при Совете Министров
СССР
Автор изобретения
В. Il. Малютин
Заявитель
КОЛОНКОВОЕ ШАРОШЕЧНОЕ ДОЛОТО досплавными штырями 4 или фрезерованными зубьям и 5.
Затылки шарошек лишены штырей и зубьев, а калибровку стенок скважины производят периферийные штыри б.
Колонковое шарошечное долото, состоящее из лап и шарошек, обращенных вершинами к центру долота, отличающееся тем, что, с целью увеличения скорости бурения и количества вынесенного керна, рабочая поверхность
15 шарошек выполнена в форме сферы.
Известны колонковые шарошечные долота с коническими шарошками, обращенными вершинами к центру долота. Однако они не обеспечивают удовлетворительного выноса керна и имеют низкую механическую скорость бурения.
Предлагаемое долото отличается тем, что его рабочая поверхность выполнена в форме сферы. Такое выполнение позволяет увеличить скорость бурения и количество вынесенного керна.
На чертеже показан продольный разрез долота.
На лапах 1 с помощью подшипников 2 смонтированы сферические шарошки 8 с тверПредмет изобретения
250706
Составитель В. Галкйи
Редактор Н. Суханова
Корректор Т. А. Абрамайа
Техред Л. Я. Левина
Типография, пр. Сапунова, 2
Заказ 3925/11 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва )К-35, Раушская наб., д. 4/5
