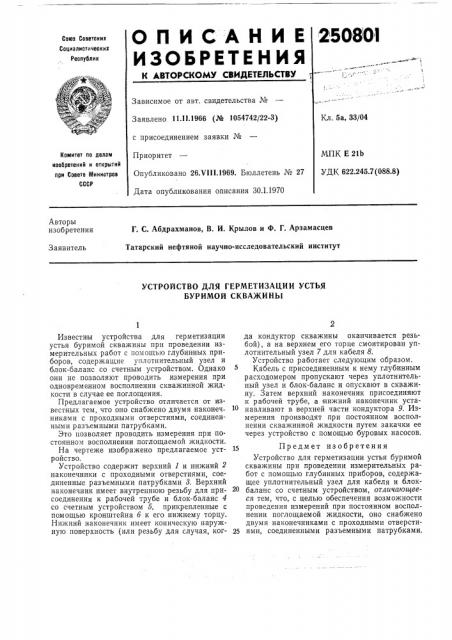

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.11.1966 (№ 1054742/22-3) с присоединением заявки №

Приоритет

Опубликовано 26.VIII.1969. Бюллетень № 27

Дата опубликования описания 30.1.1970

Кл. 5а, 33/04

МПК Е 21Ь

УДК 622.245.7 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Г. С. Абдрахманов, В. И. Крылов и Ф. Г. Арзамасцев

Татарский нефтяной научно-исследовательский институт

Заявитель

УСТРОЙСТВО ДЛЯ ГЕРМЕТИЗАЦИИ УСТЪЯ

БУРИМОЙ СКВАЖИНЫ

Известны устройства для герметизации устья буримой скважины при проведении измерительных работ с помощью глубинных приборов, содержащие уплотнительный узел и блок-баланс со счетным устройством. Однако они не позволяют проводить измерения при одновременном восполнении скважинной жидкости в случае ее поглощения.

Предлагаемое устройство отличается от известных тем, что оно снабжено двумя наконечниками с проходными отверстиями, соединенными разъемными патрубками.

Это позволяет проводить измерения при постоянном восполнении поглощаемой жидкости.

На чертеже изображено предлагаемое устройство.

Устройство содержит верхний 1 и нижний 2 наконечники с проходными отверстиями, соединенные разъемными патрубками 8. Верхний наконечник имеет внутреннюю резьбу для присоединения к рабочей трубе и блок-баланс 4 со счетным устройством Б, прикрепленные с помощью кронштейна б к его нижнему торцу.

Нижний наконечник имеет коническую наружную поверхность (или резьбу для случая, когда кондуктор скважины оканчивается резьбой), а на .верхнем его торце смонтирован уплотнительный узел 7 для кабеля 8.

Устройство работает следующим образом.

Кабель с присоединенным к нему глубинным расходомером пропускают через уплотнительный узел и блок-баланс и опускают в скважину. Затем верхний наконечник присоединяют к рабочей трубе, а нижний наконечник устанавливают в верхней части кондуктора 9. Измерения производят при постоянном восполнении скважиниой жидкости путем закачки ее через устройство с помощью буровых насосов.

15 Предмет изобретения

Устройство для герметизации устья буримой скважины при проведении измерительных работ с помощью глубинных приборов, содержащее уплотнительный узел для кабеля и блокбаланс со счетным устройством, отличающееся тем, что, с целью обеспечения возможности проведения измерений при постоянном восполнении поглощаемой жидкости, оно снабжено двумя наконечниками с проходными отверсти25 ями, соединенными разъемными патрубками, 250801
