Реферат

Область техники

Настоящее изобретение относится к шитой перчатке, сшитой таким образом, что пальцы перчатки были заранее согнуты в направлении к ладонной части перчатки.

Уровень техники

При использовании сравнительно толстой перчатки, например, для катания на лыжах, езды на мотоцикле и т.п., если пальцы 204 перчатки заранее согнуты в направлении к ладонной части перчатки (пальцы перчатки со стороны ладони), как это показано на фиг.21, то требуется приложение только небольших изгибающих усилий пальцев руки для захвата лыжных палок, руля мотоцикла и т.п., таким образом, обеспечивая их легкий зажим. В этом случае заранее согнутыми в направлении к ладонной части перчатки обычно являются четыре пальца 204 перчатки от мизинца до указательного пальца, но есть перчатки, в которых даже большой палец перчатки согнут в направлении к ладонной части перчатки.

В шитой перчатке, показанной на фиг.21, для сгибания пальцев 204 перчатки (четырех пальцев перчатки от мизинца до указательного пальца) в направлении к ладонной части перчатки каждый палец 204 перчатки согнут в направлении к ладонной части перчатки путем использования клиньев 205 для укрывания правой и левой боковых сторон пальцев, как это показано на фиг.22 и 23.

Каждый палец 204 перчатки (за исключением большого пальца перчатки) сшит в виде чехла, как это показано на фиг.23, путем использования элемента 212 пальца перчатки со стороны ладони, элемента 222 пальца перчатки для тыльной стороны перчатки и пары правого и левого клиньев 205, показанных на фиг.22, и путем сшивания вместе краев, в направлении ширины элементов 212, 222 и 205. В этом случае каждый из пальцев 204 перчатки (за исключением большого пальца перчатки) получается согнутым в направлении к ладонной части перчатки, как это показано на фиг.21, благодаря использованию клиньев 205 и 205, которым при выкраивании придана изогнутая форма (см., например, Японский патент № 3122530 на полезную модель).

В шитой перчатке, показанной на фиг.21, каждый из пальцев 204 перчатки от мизинца до указательного пальца заранее согнут в направлении к ладонной части перчатки. В случае, когда используют клинья 205 и 205, сшитые части (линии швов) L и L сформированы вдоль всей длины пальца 204 перчатки. В сшитых частях правый и левый края элемента 212 пальца перчатки со стороны ладони и соответствующие края клиньев 205 и 205 сшивают вместе, как это показано на фиг.23. Эти сшитые части L и L сформированы путем сшивания краев элементов 212 и 205 нитками, причем края элементов 212 и 205 обращены внутрь. Соответственно, имеет место большое сопротивление сгибанию, и в пальце 204 перчатки образуются выступы с обеих сторон элемента 212 пальца перчатки со стороны ладони.

Как описано выше, в шитой перчатке, показанной на фиг.21-23, палец 204 перчатки может быть заранее согнут в направлении к ладонной части перчатки путем использования клиньев 205 и 205. Однако сшитые части L и L сформированы с обеих сторон элемента 212 пальца перчатки со стороны ладони. По этой причине, когда объект захватывают рукой с надетой на нее такой перчаткой, из-за наличия сшитых частей L и L с обеих сторон элемента 212 пальца перчатки со стороны ладони, пальцы потребителя испытывают ощущение неудобства при захвате объекта, и сшитые части L и L оказывают сопротивление сгибанию и затрудняют сгибание каждого пальца 204 перчатки.

Как описано выше, использование клиньев 205 ограничивает максимальную степень сгибания пальца 204 перчатки. Однако если для изготовления клиньев 205 используют мягкий и тонкий материал, чтобы палец 204 перчатки можно было согнуть в большей степени, то клинья 205 получаются такими мягкими и тонкими, что они могут быть вытянуты, искривлены и скручены и не могут сохранять предназначенную им трехмерную форму.

Для решения этой задачи была предложена конструкция элемента 312 пальца перчатки со стороны ладони, в котором пробиты по существу эллипсные отверстия 315 с частью (размером приблизительно от 0,5 мм до 1,0 мм), оставленной неразрезанной с каждого из правого и левого краев, в положениях, соответствующих расположению двух межфаланговых суставов: первого межфалангового сустава, т.е. межфалангового сустава со стороны кончика пальца, и второго межфалангового сустава, т.е. межфалангового сустава со стороны основания пальца руки, как это показано на фиг.24(a).

Более конкретно, на фиг.24(a) показано состояние, в котором элемент 312 пальца перчатки со стороны ладони распрямлен и со стороны ладони содержит часть 313 для укрывания поверхности пальца со стороны ладони и дополнительно содержит, с правой и левой ее сторон, части 314 и 314 для укрывания боковых сторон пальца, выкроенные за одно целое с частью 313 для укрывания поверхности пальца со стороны ладони. Из распрямленного состояния, показанного на фиг.24(b), элемент 312 пальца перчатки со стороны ладони сгибают в направлении ширины, придавая ему U-образную форму, и вогнутые края 315a и 315b дугообразной формы, обращенные друг к другу, каждого по существу эллипсного отверстия 315 и 315 сшиты вместе вдоль краев 315a и 315b вогнутой дугообразной формы. Части заостренных концов краев 315a и 315b вогнутой дугообразной формы сшиты вместе с краями 315a и 315b вогнутой дугообразной формы в загнутом внутрь пальца перчатки состоянии. Сшиванием вместе краев 315a и 315b вогнутой дугообразной формы по существу эллипсных отверстий 315, как это описано выше, собирают части вокруг по существу эллипсных отверстий 315. Таким образом, элемент 312 пальца перчатки со стороны ладони (палец со стороны ладони) согнут в направлении к ладонной части перчатки в сшитых частях M и M краев 315a и 315b вогнутой дугообразной формы.

Кроме того, из состояния, показанного на фиг.24(b), элемент 312 пальца перчатки со стороны ладони и элемент 322 пальца перчатки для тыльной стороны перчатки могут быть сшиты для образования 304 перчатки путем сшивания вместе правого и левого краев элемента 312 пальца перчатки со стороны ладони и правого и левого краев элемента 322 пальца перчатки для тыльной стороны перчатки, соответственно (сшитые части N и N), как это показано на фиг.24(c). Сшитые части M и N сшиты с изнаночной стороны материалов. Кроме того, другие части элементов перчатки для ладони и для тыльной стороны перчатки и элемент большого пальца перчатки обычно сшивают обычным образом. Таким способом сшивают перчатку, например, показанную на фиг.21, (см., например, Японский патент № 3122530 на полезную модель и публикацию Японской заявки на патент № 2009-30216).

В шитой перчатке, содержащей этот палец 304, показанный на фиг.24, нет сшитых частей, сформированных с обеих сторон элемента 312 пальца перчатки со стороны ладони. Соответственно, когда объект захватывают рукой с надетой на нее такой перчаткой, между пальцами и объектом нет сшитой части, и сопротивление сгибанию пальца 304 перчатки оказывается небольшим. Таким образом, каждый палец 304 перчатки легко сгибать. Кроме того, сшитые части M заглубляются в местах межфаланговых соединений согнутого пальца и, таким образом, становятся менее беспокоящими.

В случае пальца 304 перчатки, показанного на фиг.24, при рассмотрении с точки зрения работоспособности, каждую из правой и левой частей каждого по существу эллипсного отверстия 315 можно разрезать таким образом, чтобы разделить элемент 312 пальца перчатки со стороны ладони на три части, которые затем можно сшить вместе. К тому же можно использовать запошивочный шов, пикейный шов внахлестку и т.п.

Сущность изобретения

Проблемы, подлежащие решению с помощью изобретения

В шитой перчатке, показанной на фиг.24, сопротивление сгибанию каждого пальца 304 перчатки является небольшим, и каждый палец 304 перчатки можно легко сгибать. Однако существует потребность в заранее созданной большей согнутости пальца 304 перчатки в направлении к ладонной части перчатки таким образом, чтобы можно было легче и в большей степени сгибать пальцы. Один способ удовлетворения этого требования заключается в обеспечении большего по существу эллипсного отверстия 315, показанного на фиг.24.

В случае обеспечения большего по существу эллипсного отверстия 315, показанного на фиг.24, палец 304 перчатки может быть заранее согнут в большей степени в направлении к ладонной части перчатки. Однако сшитые части M и M, сформированные путем сшивания вместе краев 315a и 315b вогнутой дугообразной формы каждого по существу эллипсного отверстия 315, не располагаются вдоль межфаланговых суставов пальца и, следовательно, образуют большие зазоры между межфаланговыми суставами пальца и сшитыми частями M и M. Кроме того, палец 304 перчатки становится искривленным и скрученным потому, что трудно сшивать такие части на швейной машине. Если сшитые части M и M не располагаются вдоль межфаланговых суставов пальца или палец 304 перчатки становится искривленным и скрученным, как это описано выше, то сшитые части M и M соприкасаются с правой и левой частями межфаланговых суставов пальца в процессе надевания шитой перчатки, затрудняя данный процесс. Кроме того, во время использования (захвата объекта) потребитель испытывает ощущение неудобства, так как сшитые части M и M не располагаются вдоль межфаланговых суставов пальца.

Настоящим изобретением решаются описанные выше проблемы, и оно направлено на создание шитой перчатки, которую можно надевать на руку и использовать без ощущения неудобства и в которой пальцы могут быть согнуты в большей степени.

Настоящим изобретением предложена шитая перчатка, содержащая палец перчатки, сформированный путем сшивания элемента пальца перчатки для тыльной стороны перчатки для укрывания тыльной поверхности пальца и элемента пальца перчатки со стороны ладони, имеющего достаточно большую ширину для укрывания поверхности пальца со стороны ладони и правой и левой боковых сторон пальца, при этом палец перчатки согнут в направлении к ладонной части перчатки.

Элемент пальца перчатки со стороны ладони разделен на множество, например три, отдельных элементов пальца перчатки со стороны ладони в положении, соответствующем каждому межфаланговому суставу пальца.

Край отдельной части каждого отдельного элемента пальца перчатки со стороны ладони является отрезанным краем, проходящим от части, укрывающей левую боковую сторону, соответствующей левой боковой стороне пальца, вдоль части поверхности для укрывания пальца со стороны ладони, соответствующей поверхности пальца со стороны ладони, к части, укрывающей правую боковую сторону пальца, соответствующей правой боковой стороне пальца, при этом отрезанный край имеет углубленную форму, при которой наклонные прямолинейные края непрерывно проходят от правого и левого концов прямолинейного края части поверхности для укрывания пальца со стороны ладони, параллельного межфаланговому суставу пальца.

Отдельные элементы пальца перчатки со стороны ладони сшиты вместе вдоль отрезанных краев для сгибания всего пальца перчатки, включая элемент пальца перчатки для тыльной стороны перчатки, в направлении к ладонной части перчатки.

Настоящим изобретением предложена также шитая перчатка, содержащая палец перчатки, сформированный путем сшивания элемента пальца перчатки для тыльной стороны перчатки для укрывания тыльной поверхности пальца и элемента пальца перчатки со стороны ладони, имеющего достаточно большую ширину для укрывания поверхности пальца со стороны ладони и правой и левой боковых сторон пальца, при этом палец перчатки согнут в направлении к ладонной части перчатки.

Элемент пальца перчатки со стороны ладони снабжен отверстием в положении, соответствующем каждому межфаланговому суставу пальца, с частью, оставленной неразрезанной, с каждого, правого и левого края элемента пальца перчатки со стороны ладони, причем отверстие имеет форму, образованную путем расположения кривых, например кривых, обращенных друг к другу и проходящих каждая, от части для укрывания левой боковой стороны пальца, соответствующей левой боковой стороне пальца, вдоль части поверхности для укрывания пальца со стороны ладони, соответствующей поверхности пальца со стороны ладони, к части для укрывания правой боковой стороны пальца, соответствующей правой боковой стороне пальца, и каждая из кривых сформирована таким образом, что наклонные прямолинейные части непрерывно проходят от правого и левого концов прямолинейной части части поверхности для укрывания пальца со стороны ладони, параллельной межфаланговому суставу пальца.

Противоположные относительно поперечного направления края отверстия, обращенные друг к другу, сшиты вместе вдоль противоположных краев для сгибания всего пальца перчатки, включая элемент пальца перчатки для тыльной стороны перчатки, в направлении к ладонной части перчатки.

Средства для решения проблем

Преимущество изобретения

Согласно настоящему изобретению весь палец перчатки, включая элемент пальца перчатки для тыльной стороны перчатки, согнут в направлении к ладонной части перчатки посредством сшивания вместе отдельных элементов пальца перчатки со стороны ладони вдоль отрезанных краев. Альтернативно, весь палец перчатки, включая элемент пальца перчатки для тыльной стороны перчатки, согнут в направлении к ладонной части перчатки посредством сшивания вместе противоположных краев относительно поперечного направления отверстия, обращенных друг к другу, вдоль противоположных краев. Соответственно, пространство части пальца перчатки, которое соответствует каждому из межфаланговых суставов пальца, круто поднимается за счет правого и левого наклонных прямолинейных краев или краев наклонных прямолинейных частей, и может быть обеспечено существенное пространственное расширение (длина) в направлении, перпендикулярном направлению введения пальца, с помощью прямолинейного края или края прямолинейной части. Соответственно сшитая часть не соприкасается с правой и левой частями межфалангового сустава пальца, и шитую перчатку можно надевать на руку без ощущения неудобства. Также во время использования перчатки палец можно сгибать в большей степени без ощущения неудобства, так как сшитая часть располагается вдоль межфалангового сустава пальца для уменьшения зазора между межфаланговым суставом пальца и сшитой частью и заглублена в часть межфалангового сустава согнутого пальца.

Краткое описание чертежей

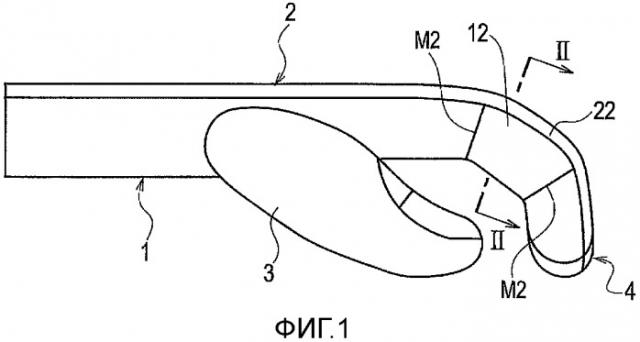

Фиг.1 изображает вид сбоку шитой перчатки со стороны большого пальца перчатки согласно первому варианту осуществления данного изобретения;

Фиг.2 - поперечное сечение по линии II-II на фиг.1 в увеличенном масштабе;

Фиг.3 - продольные сечения пальца перчатки, представленной на фиг.1;

Фиг.4 - продольное сечение пальца перчатки, представленной на фиг.1;

Фиг.5 - вид в плане ладонного элемента и элемента большого пальца перчатки, используемых в шитой перчатке согласно первому варианту осуществления данного изобретения;

Фиг.6 - вид в плане элемента перчатки для тыльной стороны руки, используемого в шитой перчатке согласно первому варианту осуществления данного изобретения;

Фиг.7 - пояснительная схема отрезанных краев в шитой перчатке согласно первому варианту осуществления данного изобретения;

Фиг.8 - пояснительная схема способа сшивания части пальца перчатки в шитой перчатке согласно первому варианту осуществления данного изобретения;

Фиг.9 - пояснительная схема способа сшивания отдельных элементов пальца перчатки со стороны ладони в шитой перчатке согласно первому варианту осуществления данного изобретения;

Фиг.10 - пояснительная схема процесса сгибания пальца и показаны положения пальца при его сгибании;

Фиг.11 - пояснительная схема количества швов и ниток;

Фиг.12 - пояснительная схема примеров сшивания шитой перчатки согласно первому варианту осуществления данного изобретения;

Фиг.13 - пояснительная схема других примеров сшивания шитой перчатки согласно первому варианту осуществления данного изобретения;

Фиг.14 - пояснительная схема еще одного примера сшивания шитой перчатки согласно первому варианту осуществления данного изобретения;

Фиг.15 - пояснительная схема сшивания, представленного на фиг.12;

Фиг.16 - продольное сечение пальца перчатки в шитой перчатке согласно второму варианту осуществления данного изобретения;

Фиг.17 - вид в плане ладонного элемента и элемента большого пальца перчатки, используемых в шитой перчатке согласно второму варианту осуществления данного изобретения;

Фиг.18 - пояснительная схема модифицированного примера форм отрезанных краев в шитой перчатке согласно первому варианту осуществления данного изобретения;

Фиг.19 - пояснительная схема другого модифицированного примера форм отрезанных краев в шитой перчатке согласно первому варианту осуществления данного изобретения;

Фиг.20 - вид в перспективе одного примера применения данного изобретения для изготовления перчатки для езды на мотоцикле;

Фиг.21 - вид сбоку (со стороны большого пальца) одного примера обычной шитой перчатки;

Фиг.22 - вид в перспективе (в несшитом состоянии) деталей пальца перчатки, используемых для изготовления пальца шитой перчатки, показанной на фиг.21;

Фиг.23 - поперечное сечение XXIII-XXIII на фиг.21 в увеличенном масштабе;

Фиг.24 - пояснительная схема способа сшивания пальца перчатки для другого примера обычной шитой перчатки.

Способы осуществления изобретения

Ниже описаны варианты осуществления данного изобретения со ссылками на чертежи.

Как показано на фиг.1, шитая перчатка согласно первому варианту осуществления данного изобретения сшита с использованием ладонного элемента 1, элемента 2 перчатки для тыльной стороны перчатки и элемента 3 перчатки для большого пальца, показанных на фиг.5 и 6.

В качестве материалов для элементов 1, 2, 3 в основном используют натуральную кожу или синтетическую кожу. Шитая перчатка согласно данному изобретению пригодна, как сравнительно толстая перчатка в основном для катания на лыжах, езды на мотоцикле и т.п. и для захвата объекта, но может также быть применена как сравнительно тонкая перчатка для игры в гольф, бейсбол и т.п.

На фиг.5 и 6 показаны виды в плане элементов 1, 2, 3 перчатки в выкроенном состоянии. Ладонный элемент 1 содержит ладонную часть 11, элемент 12 (12A) пальца перчатки со стороны ладони для указательного пальца, элемент 12 (12B) пальца перчатки со стороны ладони для среднего пальца, элемент 12 (12C) пальца перчатки со стороны ладони для безымянного пальца и элемент 12 (12D) пальца перчатки со стороны ладони для мизинца, которые выкроены отдельно. Элемент 2 перчатки для тыльной стороны перчатки содержит часть 21 для укрывания тыльной стороны руки и четыре элемента 22 пальцев перчатки для тыльной стороны руки, для пальцев от мизинца до указательного пальца, выкроенных за одно целое с частью 21 для укрывания тыльной стороны руки.

Каждый из четырех элементов 12 пальцев перчатки со стороны ладони имеет достаточно большую ширину для укрывания поверхности пальца со стороны ладони и с правой и левой боковых сторон пальца, и это касается также элемента 12 (12B) пальца перчатки со стороны ладони для среднего пальца, показанного на фиг.7. Каждый из элементов 12 пальца перчатки со стороны ладони выкроен такой ширины, чтобы часть 13 для укрывания поверхности пальца со стороны ладони, соответствующая поверхности пальца со стороны ладони, содержала, с ее правой и левой сторон, части 14 и 14 для укрывания боковых сторон пальца, соответственно, соответствующие правой и левой сторонам пальца. Кроме того, как это показано на фиг.5 и 7, каждый из четырех элементов 12 пальцев перчатки со стороны ладони разделен, в положениях, соответствующих расположению межфаланговых суставов (первого и второго межфаланговых суставов) пальца, на три отдельных элемента 12X, 12Y и 12Z пальца перчатки со стороны ладони для отдаленного фаланга (часть, проходящая от первого межфалангового сустава к кончику пальца), для среднего фаланга (часть, расположенная между первым и вторым межфаланговыми суставами), для ближнего фаланга (часть, проходящая от второго межфалангового сустава к ладонной части перчатки).

Кроме того, каждый край отдельных частей каждого отдельного элемента 12X, 12Y и 12Z пальца перчатки со стороны ладони является углубленным отрезанным краем 15a (15b). Углубленный отрезанный край 15a (15b) сформирован из прямолинейного края 15a2 (15b2) части 13 поверхности для укрывания пальца со стороны ладони, параллельного межфаланговому суставу пальца, и наклонных прямолинейных краев 15a1 и 15a3 (15b1 и 15b3), продолжающихся от проходящих от правого и левого концов прямолинейного края 15a2 (15b2), и проходящего от части 14 для укрывания левой боковой сторон пальца, соответствующей левой стороне пальца, вдоль части 13 поверхности для укрывания пальца со стороны ладони, соответствующей поверхности пальца со стороны ладони, к части 14 для укрывания правой боковой стороны пальца, соответствующей правой боковой стороне пальца. Наклонные прямолинейные края 15a1 и 15b1 обращены друг к другу, прямолинейные края 15a2 и 15b2 обращены друг к другу и наклонные прямолинейные края 15a3 и 15b3 обращены друг к другу. Другими словами, каждый из отрезанных краев 15a и 15b образует форму равнобедренной трапеции (с открытым основанием), где использованы три прямых линии.

Порядок указания позиций на чертежах части 13 поверхности для укрывания пальца со стороны ладони, части 14 для укрывания боковой стороны пальца, отрезанных краев 15a и 15b, наклонных прямолинейных краев 15a1, 15a3, 15b1 и 15b3 и прямолинейных краев 15a2 и 15b2 элементов 12 пальцев перчатки со стороны ладони на фиг.5 такой же, как и на фиг.7, и поэтому позиции на фиг.5 не указаны.

Следует отметить в отношении высот d отрезанных краев 15a и 15b, соответствующих частям межфаланговых суставов, что сумма (d3+d4) (см. фиг.7) высот d отрезанных краев 15a и 15b (для второго межфалангового сустава) со стороны основания пальца больше суммы (d1+d2) (см. фиг.7) высот d отрезанных краев 15a и 15b (для первого межфалангового сустава) со стороны кончика пальца. Это обеспечивает возможность сгиба части для первого межфалангового сустава под углом, несколько большим 90°, и сгиба части для второго межфалангового сустава под углом, от 90° до приблизительно 120°. Это показано на фиг.10, иллюстрирующей сгибание (фиг.10(b)) указательного пальца из вытянутого состояния (фиг.10(a)), а затем повторное вытягивание (фиг.10(c)) указательного пальца.

Касательно высот d отрезанных краев 15a и 15b, обращенных друг к другу, в случае использования пикейного шва, высота d отрезанного края отдельного элемента пальца перчатки со стороны ладони для расположения сверху при наложении внахлест должна быть больше, так как длина отрезанного края отдельного элемента пальца перчатки со стороны ладони, который укладывают сверху (лицевая сторона), должна быть больше длины отрезанного края отдельного элемента пальца перчатки со стороны ладони, который располагают снизу (изнаночная сторона). Как это показано на фиг.7, высота d1 отрезанного края 15a отдельного элемента 12X пальца перчатки со стороны ладони меньше высоты d2 отрезанного края 15b отдельного элемента 12Y пальца перчатки со стороны ладони. Кроме того, высота d3 отрезанного края 15a отдельного элемента 12Y пальца перчатки со стороны ладони меньше высоты d4 отрезанного края 15b отдельного элемента 12Z пальца перчатки со стороны ладони.

С другой стороны, в случае использования внутреннего шва высоты d отрезанных краев 15a и 15b, обращенных друг к другу, являются одинаковыми.

Следует отметить, что движения пальцев отличаются в зависимости от вида спорта, например гольфа, катания на лыжах, езды на мотоцикле или езды на велосипеде. Кривые перемещений пальцев в виде спорта, в котором предполагается использовать перчатки, могут быть приданы пальцам 4 перчатки путем использования отрезанных краев 15a и 15b. Это может быть обеспечено благодаря тому, что части пальцев перчатки независимы от основной части перчатки.

В шитой перчатке согласно первому варианту осуществления палец 4 перчатки сшит так, как это показано на фиг.8(a)-8(c).

Сначала берут два отдельных элемента 12X и 12Y пальца перчатки со стороны ладони в распрямленном состоянии, показанном на фиг.8(a), и отрезанный край 15b (наклонный прямолинейный край 15b1) части 14 для укрывания левой боковой стороны пальца, отдельного элемента 12Y пальца перчатки со стороны ладони для средней фаланги укладывают внахлест на отрезанный край 15a (наклонный прямолинейный край 15a1) части 14, отдельного элемента 12X пальца перчатки со стороны ладони для отдаленной фаланги, а затем отрезанные края 15a и 15b сшивают вместе вдоль наклонных прямолинейных краев 15a1 и 15b1 в виде, например, прямой линии, как это показано на фиг.9(a).

Затем отрезанный край 15b (прямолинейный край 15b2) части 13 поверхности для укрывания пальца со стороны ладони отдельного элемента 12Y пальца перчатки со стороны ладони для средней фаланги укладывают внахлест на отрезанный край 15a (прямолинейный край 15a2) части 13 отдельного элемента 12X пальца перчатки со стороны ладони для отдаленной фаланги, и отрезанные края 15a и 15b сшивают вместе вдоль прямолинейных краев 15a2 и 15b2 в виде прямой линии, как это показано на фиг.9(b).

Кроме того, отрезанный край 15b (наклонный прямолинейный край 15b3) части 14 отдельного элемента 12Y для средней фаланги укладывают внахлест на отрезанный край 15a (наклонный прямолинейный край 15a3) части 14 отдельного элемента 12X для отдаленной фаланги, и отрезанные края 15a и 15b сшивают вместе вдоль наклонных прямолинейных краев 15a3 и 15b3, как это показано на фиг.9(c), в виде прямой линии (пикейным швом, см. фиг.3(a)). Следует отметить, что пунктирными линиями L1 на фиг.9(a)-9(c) показаны швейные нитки.

Аналогичным образом отрезанный край 15b (наклонный прямолинейный край 15b1) части 14 отдельного элемента 12Z пальца перчатки со стороны ладони для ближней фаланги укладывают внахлест на отрезанный край 15a (наклонный прямолинейный край 15a1) части 14 отдельного элемента 12Y пальца перчатки со стороны ладони для средней фаланги, и отрезанные края 15a и 15b сшивают вместе вдоль наклонных прямолинейных краев 15a1 и 15b1.

Далее отрезанный край 15b (прямолинейный край 15b2) части 13 поверхности для укрывания пальца со стороны ладони отдельного элемента 12Z пальца перчатки со стороны ладони для ближней фаланги укладывают внахлест на отрезанный край 15a (прямолинейный край 15a2) части 13 отдельного элемента 12Y пальца перчатки со стороны ладони для средней фаланги, и отрезанные края 15a и 15b сшивают вместе вдоль прямолинейных краев 15a2 и 15b2.

Кроме того, отрезанный край 15b (наклонный прямолинейный край 15b3) части 14 для укрывания правой боковой стороны пальца отдельного элемента 12Z пальца перчатки со стороны ладони для ближней фаланги укладывают внахлест на отрезанный край 15a (наклонный прямолинейный край 15a3) части 14 отдельного элемента 12Y пальца перчатки со стороны ладони для средней фаланги, и отрезанные края 15a и 15b сшивают вместе вдоль наклонных прямолинейных краев 15a3 и 15b3 (пикейным швом).

Сшиванием вместе отдельных элементов 12X, 12Y, 12Z пальца перчатки со стороны ладони, как это описано выше, обеспечивается притягивание углубленных выкроенных частей друг к другу. Таким образом, элемент 12 пальца перчатки со стороны ладони сгибают в направлении к ладонной части перчатки (пальцы перчатки со стороны ладони) в сшитых частях M2 и M2, как это показано на фиг.8(b).

Кроме того, из состояния, показанного на фиг.8(b), элемент 12 пальца перчатки со стороны ладони и элемент 22 пальца перчатки для тыльной стороны перчатки могут быть сшиты в виде пальца 4 перчатки путем сшивания вместе правого и левого краев элемента 12 и левого края элемента 22, соответственно (сшитые части N2 и N2), как это показано на фиг.8(c). Следует отметить, что в каждой из сшитых частей N2 материалы сшивают с их изнаночных сторон (внутреннее сшивание). Кроме того, другие части ладонного элемента и элемента перчатки для тыльной стороны перчатки, и элемента большого пальца перчатки обычно сшивают обычным образом. Таким способом изготавливают шитую перчатку.

В шитой перчатке, содержащей палец 4 перчатки, показанный на фиг.8, сшитые части не формируют с обеих сторон элемента 12 пальца перчатки со стороны ладони, как это показано на фиг.2. Соответственно, когда объект захватывают рукой с надетой на нее указанной шитой перчаткой, то между пальцем F и объектом нет сшитой части, и сопротивление сгибанию пальца 4 перчатки является небольшим. Таким образом, каждый палец 4 перчатки легко сгибать, и требуется только небольшое изгибающее усилие.

Кроме того, пространство пальца 4 перчатки в части, соответствующей каждому межфаланговому суставу Fa пальца F, круто поднимается за счет правого и левого наклонных прямолинейных краев 15a1, 15a3, 15b1 и 15b3, и может быть обеспечено существенное пространственное расширение (длина) в направлении, перпендикулярном направлению введения пальца F с помощью прямолинейных краев 15a2 и 15b2. Соответственно сшитая часть M2 не соприкасается с правой и левой частями межфалангового сустава Fa пальца F, и, таким образом, шитая перчатка может быть надета на руку, не вызывая при этом ощущения неудобства. Во время использования перчатки палец F можно сгибать в большей степени без ощущения неудобства, так как сшитая часть M2 расположена вдоль межфалангового сустава Fa пальца F для уменьшения зазора между межфаланговым суставом Fa и сшитой частью M2 и заглублена в часть, соответствующую межфаланговому суставу Fa согнутого пальца F.

При изготовлении шитой перчатки, содержащей палец, заранее согнутый в направлении к ладонной части перчатки в обычном состоянии, т.е. в состоянии, при котором не прикладывают внешнюю силу благодаря использованию вогнутых частей в форме дуги эллипса, например, показанной на фиг.24, для увеличения степени сгибания требуется увеличение глубины вогнутых частей в форме дуги эллипса.

При формировании шитой перчатки путем увеличения глубины вогнутых частей в форме дуги эллипса и сшивании вогнутых частей каждого элемента пальца перчатки со стороны ладони и при надевании перчатки на руку остаются большие зазоры между частями межфаланговых суставов пальцев и вогнутыми частями. Соответственно, потребитель может испытывать ощущение неудобства. Кроме того, в некоторых случаях, когда пальцы перчатки заранее согнуты, и требуется их вытянуть вдоль прямой линии, пальцы перчатки вытягиваются не очень существенно.

С другой стороны, в шитой перчатке согласно данному изобретению, как показано на фиг.7 и т.п., углубленные части каждого элемента пальца перчатки со стороны ладони сформированы в виде равнобедренной трапеции, и шитую перчатку изготавливают путем сшивания вместе углубленных частей в виде равнобедренной трапеции каждого элемента пальца перчатки со стороны ладони. Таким образом, части, соответствующие верхним основаниям углубленных частей в виде равнобедренной трапеции каждого элемента пальца перчатки со стороны ладони, которые сшивают вместе, выполняют в виде прямой линии. Кроме того, когда палец согнут, части межфалангового сустава пальца со стороны ладони имеют приблизительно форму прямой линии.

При надевании потребителем шитой перчатки согласно данному изобретению верхние основания равнобедренных трапеций обращены к частям межфалангового сустава пальца со стороны ладони, а бедра равнобедренных трапеций обращены к частям межфалангового сустава по боковым сторонам пальца.

Как описано выше, когда палец согнут, части, соответствующие верхним основаниям, сшитым вместе, и части межфалангового сустава пальца со стороны ладони имеют такие формы, что расстояния между ними меньше, чем в обычных шитых перчатках. Благодаря этому можно предотвратить образование больших зазоров, остающихся между частями межфаланговых суставов пальца и сшитыми частями углубленных частей при надевании потребителем шитой перчатки согласно данному изобретению и можно исключить ощущения неудобства у потребителя. Кроме того, когда заранее согнутый палец перчатки требуется вытянуть вдоль прямой линии, палец перчатки может быть существенно вытянут.

В связи тем что каждый из отрезанных краев 15a и 15b сформирован из трех прямых линий и выполнен в виде равнобедренной трапеции, края отдельных элементов 12X, 12Y, 12Z пальца перчатки со стороны ладони могут быть уложены внахлест с использованием углов отрезанных краев 15a и 15b в качестве знаков. Отрезанные края 15a и 15b можно легко сшивать, так как их сшиваемые части выполнены в виде прямых линий. Таким образом, можно поддерживать одинаковое качество и повышать выпуск продукции благодаря уменьшению количества бракованных изделий.

Ниже дополнительно описан процесс сшивания отдельных элементов 12X, 12Y, 12Z пальца перчатки со стороны ладони.

При рассмотрении пальца 4 перчатки, показанного на фиг.3(a), со стороны ладони, видна область, содержащая часть K, в которой выполнено наложение внахлест, сформированная путем наложения внахлест отдельного элемента 12Y пальца перчатки со стороны ладони для средней фаланги на отдельный элемент 12X пальца перчатки со стороны ладони для отдаленной фаланги и сшитую нитками S зигзагообразным швом, похожим на зубья пилы, как это показано на фиг.12.

Например, на фиг.12(a) показан вариант, в котором только часть K, расположенная у кончика пальца перчатки, сшита ниткой S зигзагообразным швом, похожим на зубья пилы. На фиг.12(b) показан вариант, в котором отдельный элемент 12X пальца перчатки со стороны ладони для отдаленной фаланги и часть K сшиты ниткой S зигзагообразным швом, похожим на зубья пилы. На фиг.12(c) показан вариант, в котором часть K и отдельный элемент 12Y пальца перчатки со стороны ладони для средней фаланги сшиты ниткой S зигзагообразным швом, похожим на зубья пилы. На фиг.12(d) показан вариант, в котором отдельный элемент 12X пальца перчатки со стороны ладони для отдаленной фаланги, часть K и отдельный элемент 12Y пальца перчатки со стороны ладони для средней фаланги сшиты ниткой S зигзагообразным швом, похожим на зубья пилы.

Кроме того, число швов не зафиксировано жестко, как это показано на фиг.11, но его определяют, учитывая такие факторы, как, например, применение шитой перчатки.

На фиг.11(a) показан вариант, в котором количество швов, например, в виде наклонной части S1 механизма параллельного движения, сформированного путем сшивания ниткой S, равно двум, на фиг.11(b) показан вариант, в котором количество таких швов равно трем, а на фиг.11(c) показан вариант, в котором количество таких швов равно четырем.

Кроме того, что касается числа ниток S, то, как это показано, например, на фиг.11(d), предпочтительно использовать две нитки S вместо одной нитки для укрепления области, содержащей часть K, сшитую нитками S.

На фиг.13 показан вид со стороны ладони пальца 4 перчатки, представленного на фиг.3(b). Область, содержащая часть K, сформирована путем наложения внахлест отдельного элемента 12X пальца перчатки со стороны ладони для отдаленной фаланги на отдельный элемент 12Y пальца перчатки со стороны ладони для средней фаланги, и сшитую ниткой S зигзагообразным швом, похожим на зубья пилы.

Аналогичным образом, например, на фиг.13(a) показан вариант, в котором только часть K сшита ниткой S зигзагообразным швом, похожим на зубья пилы, на фиг.13(b) показан вариант, в котором отдельный элемент 12X пальца перчатки со стороны ладони для отдаленной фаланги и часть K сшиты ниткой S зигзагообразным швом, похожим на зубья пилы, на фиг.13(c) показан вариант, в котором часть K и отдельный элемент 12Y пальца перчатки со стороны ладони для средней фаланги сшиты ниткой S зигзагообразным швом, похожим на зубья пилы, а на фиг.13(d) показан вариант, в котором отдельный элемент 12X пальца перчатки со стороны ладони для отдаленной фаланги, часть K и отдельный элемент 12Y пальца перчатки со стороны ладони для средней фаланги сшиты ниткой S зигзагообразным швом, похожим на зубья пилы.

В варианте, представленном на фиг.13, количество швов не зафиксировано жестко (как и на фиг.11), но его определяют, учитывая такие факторы, как, например, использование шитой перчатки согласно данному изобретению (см. фиг.11(a)-11(c)). Аналогичным образом, количество швейных ниток S предпочтительно составляет, например, две (см. фиг.11(d)) для укрепления области, содержащей часть K, сшитую нитками S.

Описанным выше способом сшивания, например, представленным на фиг.12(b), 12(d), 13 (c) или 13(d), можно предотвратить закручивание краев отдельных элементов 12X и 12Y пальца перчатки со стороны ладони, расположенных сверху (на лицевой
