Реферат



2508 10

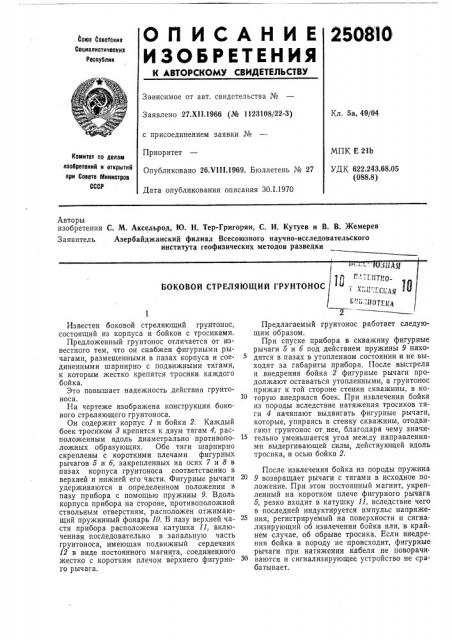

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскик

Социалистических

Респу0лии

Зависимое от авт. свидетельства №

Заявлено 27.Х11.1966 (№ 1123108/22-3) с присоединением заявки №

Приоритет

Опубликовано 26.VIII.1969. Бюллетень № 27

Дата опубликования описания 30.1.1970

Кл. 5а, 49/04

МПК Е 21Ь

УДК 622.243.68.05 (088.8) Комитет по делам изобретеиий и открытий при Совете Министров

СССР

Авторы изобретения С. М. Аксельрод, Ю. Н. Тер-Григорян, С. И. Кутуев и В. В. Жемерев

Заявитель Азербайджанский филиал Всесоюзного научно-исследовательского института геофизических методов разведки

Известен боковой стреляющий грунтонос, состоящий из корпуса и бойков с тросиками.

Предложенный грунтонос отличается от известного тем, что он снабжен фигурными рычагами, размещенными в пазах корпуса и соединенными шарнирно с подвижными тягами, к которым жестко крепятся тросики каждого бойка.

Это повышает надежность действия грунтоноса.

На чертеже изображена конструкция бокового стреляющего грунтоноса.

Он содержит корпус 1 и бойки 2. Каждый боек тросиком 8 крепится к двум тягам 4, расположенным вдоль диаметрально противоположных образующих. Обе тяги шарнирно скреплены с короткими плечами фигурных рычагов 5 и б, закрепленных на осях 7 и 8 в .пазах корпуса грунтоноса соответственно в верхней и нижней его части. Фигурные рычаги удерживаются в определенном положении в пазу прибора с помощью пружины 9. Вдоль корпуса прибора на стороне, противоположной ствольным отверстиям, расположен отжимающий пружинный фонарь 10. В пазу верхней части прибора расположена катушка 11, включенная последовательно в запальную часть грунтоноса, имеющая подвижный сердечник

12 в виде постоянного магнита, соединенного жестко с коротким плечом верхнего фигурного рычага.

Предлагаемый грунтонос работает следующим образом.

При спуске прибора в скважину фигурные рычаги б и б под действием пружины 9 находятся в пазах в утопленном состоянии и не выходят за габариты прибора. После выстрела и внедрения бойка 2 фигурные рычаги продолжают оставаться утопленными, а грунтонос прижат к той стороне стенки скважины, в которую внедрился боек. При извлечении бойка из породы вследствие натяжения тросиков тяги 4 начинают выдвигать фигурные рычаги, которые, упираясь в стенку скважины, отодвигают грунтонос от нее, благодаря чему значительно уменьшается угол между направлениями выдергивающей силы, действующей вдоль тросика, и осью бойка 2.

После извлечения бойка из породы пружина

9 возвращает рычаги с тягами в исходное положение. При этом постоянный магнит, укрепленный на коротком плече фигурного рычага

5, резко входит в катушку 11, вследствие чего в последней индуктируется импульс напряжения, регистрируемый на поверхности и сигнализирующий об извлечении бойка или, в крайнем случае, об обрыве тросика, Если внедрения бойка в породу не происходит, фигурные .рычаги при натяжении кабеля не поворачиваются и сигнализирующее устройство не сра батывает.

250810

Боковой стреляющий грунтонос, включающий корпус и бойки с тросиками, отличаюи ийся тем, что, с целью повышения надежно2

Составитель T. Ясенева

Техред Л. Я. Левина Корректор T. А. Абрамова

Редактор Н. С. Коган

Заказ 3926/8 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Предмет изобретения сти действия, грунтонос снабжен фигурнымн рычагами, размещенными в пазах его корпуса и соединенными шарнирно с подвижными тягами, к которым жестко крепятся тросики каж5 дого бойка.
