Устройство выпуска воды

Устройство выпуска воды

Иллюстрации

Показать все

Реферат

Область техники

Настоящее изобретение относится к устройству выпуска воды.

Предпосылки создания изобретения

Для устройства выпуска воды для очистки тела человека требуется улучшение ощущения очистки. Ощущение очистки - это ощущение, которое зависит от ощущения стимуляции, вызываемого водой, которая выпускается из устройства выпуска воды, ударяя в тело человека, и ощущения массивности. Если ощущение стимуляции и ощущение массивности сравнить с характеристиками воды, ощущение стимуляции является физической величиной, представленной скоростью потока воды, и ощущение массивности является физической величиной, представленной площадью воды, ударяющей в тело человека (также эквивалентной площади сечения воды непосредственно перед ударением в тело человека). Иначе говоря, ощущение стимуляции это интенсивность стимуляции воды, ощущаемой пользователем согласно скорости потока воды. Ощущение стимуляции становится более интенсивным, если скорость потока воды увеличивается, и ослабевает, если скорость потока воды уменьшается. Ощущение массивности - это объем воды, чувствуемый пользователем согласно площади воды, ударяющей в тело человека. Ощущение массивности становится более интенсивным, если площадь воды увеличивается, и ослабевает, если площадь воды уменьшается.

С другой стороны, для устройства выпуска воды также требуется улучшение функции экономии воды. Необходимо уменьшить объем воды, выпускаемой из устройства выпуска воды, чтобы улучшить эффективность экономии воды. Тем не менее, ощущение массивности уменьшается, если просто уменьшать объем выпущенной воды. Пользователи вероятно не будут удовлетворены с увеличением ощущения очистки.

Следовательно, предложена технология для преобразования непрерывного линейного выпуска воды в периодический выпуск массы воды для того, чтобы сохранить площадь воды, ударяющей тело человека, и не ухудшить ощущение массивности, в это же время потребляя маленький объем воды. В качестве примера этой технологии предложена технология, описанная в Открытой Публикации Заявки на Патент Японии № 2001-90151 (Патентная Литература 1). В технологии, описанной в Патентной Литературе 1, первая часть, в которой скорость впрыскивания высока, и вторая часть, в которой скорость впрыскивания низка, поочередно образуются в выпущенной воде, и первая часть подхватывает вторую часть перед прибытием воды к телу человека для образования большой массы воды. В технологии, описанной в Патентной Литературе 1, для того чтобы образовать такую разность скорости, давление, превосходящее давление подачи воды к устройству выпуска воды, периодически прилагается для существенного изменения давления выпуска воды. Если давление выпуска воды существенно меняется таким образом, происходит периодическое изменение скорости потока воды в выпуске воды. Следовательно, осуществляется периодический выпуск воды посредством массы воды, объясненной выше.

Технология, описанная в Патентной Литературе 1, является технологией, превосходной для надежного осуществления периодического выпуска воды посредством массы воды. Тем не менее, необходим относительно большой насос для приложения давления, превосходящего давление подачи воды. Если необходим относительно большой насос, все устройство выпуска воды становится дорогим, и приводит к увеличению размера устройства.

В качестве технологии для периодического изменения скорости потока выпускаемой воды без использования насоса предложена технология, описанная в Патенте Японии № 4572999 (Патентная Литература 2). В Патентной Литературе 2, воздушные пузыри смешиваются с выпущенной водой для вызывания изменения скорости потока выпущенной воды. Согласно описанию Патентной Литературы 2, в части, в которой объем воздуха, смешанного с очищающей водой в качестве пузырей, больше, скорость очищающей воды выше. С другой стороны, в части, в которой объем воздуха, смешанного с очищающей водой в качестве пузырей, меньше, скорость очищающей воды ниже. Следовательно, в выпущенной воде происходит повторение высокоскоростной части и низкоскоростной части.

Техническая идея Патентной Литературы 2 является идеей изменения смешанного объема воздуха в очищающей воде для придания очищающей воде изменения скорости потока. Тем не менее, исследование, проведенное изобретателями, показало, что сложно придать выпущенной воде большое изменение скорости потока согласно технической идее Патентной Литературы 2. В параграфе 0047 Патентной Литературы 2 описано, что предпочтительно подавать мелкие воздушные пузыри в очищающую воду, чтобы эффективно смешивать воздух и очищающую воду. Тем не менее, изобретатели обнаружили, что, даже если с очищающей водой смешиваются мелкие воздушные пузыри, и смешанный объем воздушных пузырей изменяется, трудно придать выпущенной воде большое изменение скорости потока. Если изменение скорости потока выпущенной воды является маленьким таким образом, необходимо длительное время, пока выпущенная вода, имеющая относительно низкую скорость, не подхватит выпущенную воду, имеющую относительно высокую скорость. Следовательно, масса воды иногда не вырастает достаточно до прибытия выпущенной воды к целевому телу человека.

Краткое изложение сущности изобретения

Настоящее изобретение было разработано, принимая во внимание вышеуказанную проблему, и объектом настоящего изобретения является разработка устройства выпуска воды, которое может придать достаточно большое изменение скорости потока выпущенной воде без использования большого насоса и может образовывать достаточно большую массу воды, даже если расстояние от выпуска воды до прибытия воды является коротким.

Для того чтобы решить проблему, согласно настоящему изобретению, разработано устройство выпуска воды, которое выпускает воду к телу человека, причем устройство выпуска воды содержит путь подачи воды для подачи воды; впрыскивающее отверстие для впрыскивания воды, которая подается от пути подачи воды, к стороне вниз по потоку в качестве струйного потока; выпускной канал, предусмотренный на стороне вниз по потоку впрыскивающего отверстия и включающий в себя выпускное отверстие для выпуска струйного потока наружу; камеру хранения воды, предусмотренную между впрыскивающим отверстием и выпускным каналом и включающую в себя секцию пути прохождения воды, которая представляет собой путь, по которому проходит струйный поток от впрыскивающего отверстия к выпускному каналу, и секцию хранения воды для образования хранимой воды, смежную с секцией пути прохождения воды; и секцию подачи воздушного пузыря для образования воздушного пузыря, который образуется посредством изменения воздуха в форме пузыря в секции хранения воды, и подачи воздушного пузыря к секции пути прохождения воды. Секция подачи воздушного пузыря образует большой воздушный пузырь, имеющий площадь поперечного сечения, большую, чем площадь сечения канала впрыскивающего отверстия, при виде внутренней части камеры хранения воды от впрыскивающего отверстия. Секция подачи воздушного пузыря периодически подает большой воздушный пузырь к секции пути прохождения воды для поочередного и попеременного образования первого состояния прохождения воды, в котором струйный поток проходит через большой воздушный пузырь, и второго состояния прохождения воды, в котором струйный поток проходит через воду, и изменяет сопротивление прохождению воды струйного потока в секции пути прохождения воды.

Согласно настоящему изобретению, поскольку секция подачи воздушного пузыря периодически подает большой воздушный пузырь, имеющий площадь поперечного сечения, большую, чем площадь сечения канала впрыскивающего отверстия, к секции пути прохождения воды, возможно поочередно и попеременно образовывать первое состояние прохождения воды, в котором струйный поток проходит через большой воздушный пузырь, и второе состояние прохождения воды, в котором струйный поток проходит через воду. В первом состоянии прохождения воды, поскольку струйный поток проходит через большой воздушный пузырь, большой объем воздуха присутствует вокруг струйного потока, сопротивление для замедления струйного потока является слабым, и струйный поток перемещается к выпускному отверстию, тогда как скорость струйного потока сохраняется. С другой стороны, во втором состоянии прохождения воды, поскольку струйный поток проходит через воду, вода окружает струйный поток, сопротивление для замедления струйного потока является большим, и струйный поток перемещается к выпускному отверстию, тогда как скорость струйного потока уменьшается. Следовательно, первое состояние прохождения воды и второе состояние прохождения воды образуются поочередно и неоднократно для изменения сопротивления прохождению воды струйного потока в секции пути прохождения воды. Согласно изменению сопротивления прохождению воды, возможно существенно изменять скорость струйного потока, перемещающегося к выпускному отверстию, и придавать большое изменение скорости потока выпущенной воды, и, даже если расстояние от выпуска воды до прибытия воды является коротким, возможно образовывать достаточно большую массу воды.

В устройстве выпуска воды согласно настоящему изобретению, секция подачи воздушного пузыря предпочтительно подает большой воздушный пузырь к положению рядом с впрыскивающим отверстием секции пути прохождения воды.

В этой предпочтительной форме, поскольку большой воздушный пузырь подается к положению рядом с впрыскивающим отверстием секции пути прохождения воды, большой воздушный пузырь вытягивается к стороне выпускного отверстия посредством струйного потока, впрыскиваемого из впрыскивающего отверстия. Следовательно, возможно заставить большой воздушный пузырь присутствовать в длинном диапазоне от стороны впрыскивающего отверстия к стороне выпускного отверстия посредством простого способа подачи большого воздушного пузыря к положению рядом с впрыскивающим отверстием секции пути прохождения воды. В результате этого длина струйного потока, который проходит через большой воздушный пузырь, увеличивается. Возможно надежно предотвращать замедление струйного потока в первом состоянии прохождения воды и гарантированно осуществлять первое состояние прохождения воды. Следовательно, возможно придать большое изменение скорости потока выпущенной воды.

Также предполагается, что большой воздушный пузырь, подаваемый к секции пути прохождения воды, не может сразу окружить струйный поток. Согласно исследованию изобретателей, было обнаружено, что большой воздушный пузырь более надежно окружает струйный поток, когда проходит время после того, как большой воздушный пузырь был подан в секцию пути прохождения воды и втянут в струйный поток, до тех пор, пока большой воздушный пузырь не переместится на некоторое расстояние. В этой предпочтительной форме, поскольку большой воздушный пузырь подается к положению рядом с впрыскивающим отверстием секции пути прохождения воды, возможно обеспечивать время после того, как большой воздушный пузырь был подан в секцию пути прохождения воды, и более надежно образовывать состояние, в котором струйный поток проходит через большой воздушный пузырь в секции пути прохождения воды.

В устройстве выпуска воды согласно настоящему изобретению, секция подачи воздушного пузыря предпочтительно выполнена с возможностью подачи большого воздушного пузыря, образованного ранее, к секции пути прохождения воды, и, после выпуска всего поданного большого воздушного пузыря в выпускное отверстие из секции пути прохождения воды, подачи большого воздушного пузыря, образованного следующим, к секции пути прохождения воды.

В настоящем изобретении необходимо образовывать достаточно большую массу воды для того, чтобы более надежно вызывать изменение сопротивления прохождения воды. Для того чтобы образовать достаточно большую массу воды, необходимо, чтобы во втором состоянии прохождения воды воздушный пузырь не был расположен в секции от места, очень близкого к впрыскивающему отверстию, до места, очень близкого к выпускному отверстию, и чтобы секция была наполнена водой. Следовательно, в настоящем изобретении, большой воздушный пузырь, образованный ранее, подается к положению рядом с впрыскивающим отверстием секции пути прохождения воды, и, после выпуска всего поданного большого воздушного пузыря в выпускное отверстие из секции пути прохождения воды, большой воздушный пузырь, образованный следующим, подается к секции пути прохождения воды. Поскольку время для подачи большого воздушного пузыря к секции пути прохождения воды придумано таким образом, возможно предотвратить ситуацию, в которой, независимо от того, что предшествующий большой воздушный пузырь остается в секции пути прохождения воды, последующий большой воздушный пузырь подается к секции пути прохождения воды, и воздушный пузырь присутствует где-то в секции пути прохождения воды. Следовательно, возможно надежно образовывать изменение скорости потока выпущенной воды посредством надежного поочередного образования первого состояния прохождения воды и второго состояния прохождения воды. Таким образом, возможно существенно изменять скорость струйного потока, перемещающегося к выпускному отверстию, для придания большого изменения скорости потока выпускаемой воды и, даже если расстояние от выпуска воды до прибытия воды является коротким, возможно образовывать достаточно большую массу воды.

В устройстве выпуска воды согласно настоящему изобретению, секция подачи воздушного пузыря предпочтительно образует поток вспомогательной воды, который представляет собой поток воды, отличающийся от струйного потока, в секции хранения воды, и направляет, с потоком вспомогательной воды, большой воздушный пузырь к положению рядом с впрыскивающим отверстием секции пути прохождения воды.

В камере хранения воды в настоящем изобретении образуется отрицательное давление, так как струйный поток впрыскивается от впрыскивающего отверстия к выпускному отверстию. Поскольку отрицательное давление действует на воздушный пузырь, образованный в камере хранения воды, воздушный пузырь может принимать силу притяжения воздушного пузыря к стороне выпускного отверстия секции пути прохождения воды. Следовательно, в этой предпочтительной форме, большой воздушный пузырь направляется к выпускному отверстию секции пути прохождения воды посредством потока вспомогательной воды, образованного в секции хранения воды. Следовательно, возможно надежно предотвращать немедленное втягивание большого воздушного пузыря к стороне выпускного отверстия секции пути прохождения воды, в это же время принимающего воздействие отрицательного давления, образованного струйным потоком.

В устройстве выпуска воды согласно настоящему изобретению, секция подачи воздушного пузыря предпочтительно включает в себя отверстие введения воздуха для введения воздуха в секцию хранения воды и направляющую поверхность, простирающуюся от стороны отверстия введения воздуха к стороне впрыскивающего отверстия секции пути прохождения воды и выполненную с возможностью направления большого воздушного пузыря, который вводится от отверстия введения воздуха, к положению рядом с впрыскивающим отверстием.

В этой предпочтительной форме, поскольку направляющая поверхность, выполненная с возможностью направления большого воздушного пузыря к положению рядом с впрыскивающим отверстием секции пути прохождения воды, проходит от стороны отверстия впуска воздуха к секции пути прохождения воды, большой воздушный пузырь направляется направляющей поверхностью. Следовательно, возможно надежно подавать большой воздушный пузырь к положению рядом с впрыскивающим отверстием секции пути прохождения воды.

В устройстве выпуска воды согласно настоящему изобретению, поток вспомогательной воды предпочтительно направляет большой воздушный пузырь к положению рядом с впрыскивающим отверстием секции пути прохождения воды, в это же время придавливая воздух, вводимый из отверстия введения воздуха, к направляющей поверхности.

В этой предпочтительной форме, поскольку поток вспомогательной воды придавливает большой воздушный пузырь к направляющей поверхности, чтобы предотвратить отделение от направляющей поверхности, возможно надежно направлять большой воздушный пузырь вдоль направляющей поверхности и надежно подавать большой воздушный пузырь к положению рядом с впрыскивающим отверстием.

В устройстве выпуска воды согласно настоящему изобретению, направляющая поверхность предпочтительно образована непрерывной поверхностью, которая плавно соединяет окрестность отверстия введения воздуха и окрестность впрыскивающего отверстия.

В этой предпочтительной форме, поскольку окрестность отверстия введения воздуха и окрестность впрыскивающего отверстия соединены плавной непрерывной поверхностью, возможно перемещать большой воздушный пузырь, который вводится от отверстия введения воздуха, к положению рядом с впрыскивающим отверстием вдоль направляющей поверхности. Следовательно, возможно надежно направлять большой воздушный пузырь вдоль направляющей поверхности без отделения большого воздушного пузыря от направляющей поверхности и надежно подавать большой воздушный пузырь к положению рядом с впрыскивающим отверстием.

В устройстве выпуска воды согласно настоящему изобретению, поток вспомогательной воды предпочтительно вводится в секцию хранения воды из отверстия введения потока вспомогательной воды, образованного отдельно и независимо от впрыскивающего отверстия.

В этой предпочтительной форме, поскольку поток вспомогательной воды вводится от отверстия введения потока вспомогательной воды, образованного отдельно и независимо от впрыскивающего отверстия, по сравнению с потоком вспомогательной воды, образованным посредством отделения воды, вводимой от впрыскивающего отверстия, легко управлять скоростью потока вспомогательной воды для уменьшения скорости. Следовательно, поскольку большой воздушный пузырь придавливается к направляющей поверхности до такой степени, чтобы большой воздушный пузырь не разламывался потоком вспомогательной воды, возможно способствовать стабильному росту воздушного пузыря.

В устройстве выпуска воды согласно настоящему изобретению, поток вспомогательной воды предпочтительно образован с возможностью сохранения состояния, в котором большой воздушный пузырь может сообщаться с отверстием введения воздуха, до тех пор, пока воздух, вводимый из отверстия введения воздуха, не изменится в большой воздушный пузырь и не достигнет положения рябом с впрыскивающим отверстием секции пути прохождения воды.

В этой предпочтительной форме, поскольку сохраняется состояние, в котором большой воздушный пузырь может сообщаться с отверстием введения воздуха, большой воздушный пузырь может продолжать быть в соприкосновении с направляющей поверхностью, будучи присоединенным к отверстию введения воздуха. Следовательно, возможно надежно направлять большой воздушный пузырь вдоль направляющей поверхности без отделения большого воздушного пузыря от направляющей поверхности и надежно подавать большой воздушный пузырь к положению рядом с впрыскивающим отверстием.

В устройстве выпуска воды согласно настоящему изобретению, направляющая поверхность предпочтительно предусмотрена вдоль направления, в котором открыто отверстие введения воздуха.

В этой предпочтительной форме, поскольку направляющая поверхность предусмотрена вдоль направления, в котором открывается отверстие введения воздуха, возможно сохранять состояние, в котором воздух, вводимый из отверстия введения воздуха, присоединен к отверстию введения воздуха. Следовательно, большой воздушный пузырь может продолжать быть в соприкосновении с направляющей поверхностью, будучи удерживаемым в соединении с отверстием введения воздуха.

В устройстве выпуска воды согласно настоящему изобретению, отверстие введения воздуха предпочтительно отделено от секции пути прохождения воды и предусмотрено на стороне вверх по потоку в направлении перемещения струйного потока.

В устройстве выпуска воды согласно настоящему изобретению, закручивающийся поток образован в секции хранения воды посредством струйного потока и потока вспомогательной воды. Поскольку струйный поток быстрее, чем поток вспомогательной воды, направление закручивания закручивающегося потока, по существу, подвержено воздействию струйного потока. Поскольку струйный поток впрыскивается из впрыскивающего отверстия к выпускному отверстию, направление закручивания закручивающегося потока также перемещается вдоль струйного потока и закручивается вблизи от струйного потока. Поскольку закручивающийся поток ускоряется струйным потоком, перемещающимся от впрыскивающего отверстия к выпускному отверстию, скорость потока закручивающегося потока является самой высокой рядом с выпускным отверстием, где ускорение заканчивается. Скорость потока закручивающегося потока является самой низкой рядом с впрыскивающим отверстием, где закручивающийся поток закручивается в секции хранения воды, и ускорение начинается.

В этой предпочтительной форме расположение отверстия введения воздуха задумано так, чтобы использовать характеристики распределения скорости закручивающегося потока. Поскольку отверстие введения воздуха расположено на стороне вверх по потоку, которая является стороной впрыскивающего отверстия, в направлении перемещения струйного потока, воздух может быть введен в область, где скорость потока закручивающегося потока является самой низкой, и воздух может вырасти в большой воздушный пузырь. Следовательно, состояние, в котором большой воздушный пузырь присоединен к отверстию введения воздуха, сохраняется более надежно. Большой воздушный пузырь может продолжать быть в соприкосновении с направляющей поверхностью, в это же время удерживаясь соединенным с отверстием введения воздуха.

В устройстве выпуска воды согласно настоящему изобретению, секция подачи воздушного пузыря предпочтительно подает большой воздушный пузырь к концу на стороне впрыскивающего отверстия секции пути прохождения воды для накрывания впрыскивающего отверстия.

В этой предпочтительной форме, поскольку большой воздушный пузырь подается для покрывания впрыскивающего отверстия, возможно покрывать окрестность впрыскивающего отверстия воздухом. Следовательно, в первом состоянии прохождения воды образование закручивания вокруг впрыскивающего отверстия подавлено. Возможно подавить беспорядок струйного потока из-за образования закручивания. В результате этого перемещение струйного потока стабилизируется. Возможно надежно осуществлять первое состояние прохождения воды. Следовательно, возможно придавать большое изменение скорости потока выпущенной воды.

В устройстве выпуска воды согласно настоящему изобретению, конец на стороне секции пути прохождения воды направляющей поверхности предпочтительно предусмотрен дальше на стороне вверх по потоку, чем впрыскивающее отверстие, в направлении перемещения струйного потока.

В настоящем изобретении, когда большой воздушный пузырь достигает положения рядом с секцией пути прохождения воды, большой воздушный пузырь притягивается к положению рядом с выпускным отверстием секции пути прохождения воды, в это же время получая воздействие струйного потока, впрыскиваемого из впрыскивающего отверстия. Следовательно, в этой предпочтительной форме, конец направляющей поверхности предусмотрен дальше на стороне вверх по потоку, чем впрыскивающее отверстие, для направления большого воздушного пузыря дальше к стороне вверх по потоку, чем впрыскивающее отверстие, и более надежной подачи большого воздушного пузыря к концу стороны впрыскивающего отверстия секции пути прохождения воды.

В устройстве выпуска воды согласно настоящему изобретению, секция подавления выпуска большого воздушного пузыря, выполненная с возможностью подавления перемещения большого воздушного пузыря, перемещающегося вдоль окружности струйного потока, к стороне выпускного отверстия и простирания большого воздушного пузыря к стороне впрыскивающего отверстия секции пути прохождения воды, предпочтительно предусмотрена рядом с секцией пути прохождения воды.

В настоящем изобретении, когда большой воздушный пузырь достигает положения рядом с секцией пути прохождения воды, большой воздушный пузырь притягивается к положению рядом с выпускным отверстием секции пути прохождения воды, в это же время получая воздействие струйного потока, впрыскиваемого из впрыскивающего отверстия. Следовательно, в этой предпочтительной форме, подавляется перемещение большого воздушного пузыря к стороне выпускного отверстия и большой воздушный пузырь простирается к стороне впрыскивающего отверстия. Следовательно, возможно более надежно подавать большой воздушный пузырь к концу стороны впрыскивающего отверстия секции пути прохождения воды.

Для того чтобы решить проблему, согласно настоящему изобретению, разработано устройство выпуска воды, которое выпускает воду к телу человека, причем устройство выпуска воды содержит путь подачи воды для подачи воды; впрыскивающее отверстие для впрыскивания воды, которая подается от пути подачи воды, к стороне вниз по потоку в качестве струйного потока; выпускной канал, предусмотренный на стороне вниз по потоку впрыскивающего отверстия и включающий в себя выпускное отверстие для выпуска струйного потока наружу; камеру хранения воды, предусмотренную между впрыскивающим отверстием и выпускным каналом и включающую в себя секцию пути прохождения воды, которая представляет собой путь, по которому проходит струйный поток от впрыскивающего отверстия к выпускному каналу, и секцию хранения воды для образования хранимой воды, смежную с секцией пути прохождения воды; и секцию подачи воздуха, выполненную с возможностью подачи воздуха к секции пути прохождения воды. Секция подачи воздуха поочередно и неоднократно образует первое состояние прохождения воды, в котором струйный поток проходит через воздух, посредством подачи воздуха так, чтобы накрывать окрестности струйного потока, и второе состояние прохождения воды, в котором струйный поток проходит через хранимую воду, посредством подавления подачи воздуха и изменяет сопротивление прохождению воды струйного потока в секции пути прохождения воды посредством подачи воздуха и подавления подачи воздуха.

Согласно настоящему изобретению, секция подачи воздуха образует первое состояние прохождения воды, в котором струйный поток проходит через воздух, посредством подачи воздуха так, чтобы накрывать окрестности струйного потока. Секция подачи воздуха образует второе состояние прохождения воды, в котором струйный поток проходит через хранимую воду, посредством подавления подачи воздуха. Поскольку секция подачи воздушного пузыря поочередно подает воздух и подавляет подачу воздуха, возможно поочередно и неоднократно образовывать первое состояние прохождения воды и второе состояние прохождения воды. В первом состоянии прохождения воды, поскольку струйный поток проходит через большой воздушный пузырь, большой объем воздуха присутствует вокруг струйного потока, сопротивление для замедления струйного потока является слабым, и струйный поток перемещается к выпускному отверстию, тогда как скорость струйного потока сохраняется. С другой стороны, во втором состоянии прохождения воды, поскольку струйный поток проходит через воду, вода окружает струйный поток, сопротивление для замедления струйного потока является большим, и струйный поток перемещается к выпускному отверстию, тогда как скорость струйного потока уменьшается. Следовательно, первое состояние прохождения воды и второе состояние прохождения воды образуются поочередно и неоднократно для изменения сопротивления прохождению воды струйного потока в секции пути прохождения воды. Согласно изменению сопротивления прохождению воды, возможно существенно изменять скорость струйного потока, перемещающегося к выпускному отверстию, и придавать большое изменение скорости потока выпущенной воды, и, даже если расстояние от выпуска воды до прибытия воды является коротким, возможно образовывать достаточно большую массу воды.

Согласно настоящему изобретению, возможно обеспечить устройство выпуска воды, которое может придать достаточно большое изменение скорости потока выпущенной воды без использования большого насоса и может образовывать достаточно большую массу воды, даже если расстояние от выпуска воды до прибытия воды является коротким.

Краткое описание чертежей

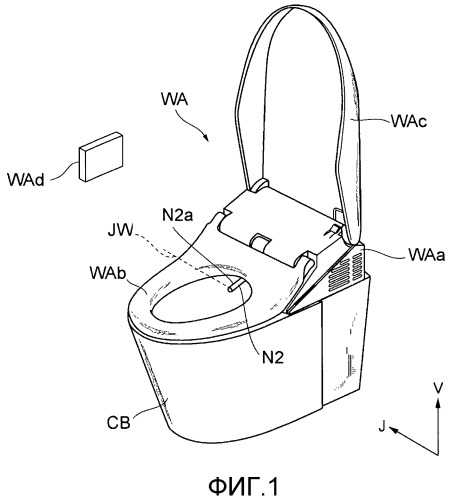

Фиг.1 представляет собой схематичный вид в перспективе, на котором показано устройство выпуска воды согласно варианту осуществления настоящего изобретения.

Фиг.2 представляет собой схему, на которой показано изменение исходной скорости выпуска воды в устройстве выпуска воды, показанном на фиг.1.

Фиг.3A-3C представляют собой схемы, на которых схематично показаны состояния выпуска воды устройства выпуска воды, показанного на фиг.1.

Фиг.4 представляет собой схему, на которой схематично показана схематичная конфигурация камеры хранения воды, включенной в устройство выпуска воды, показанное на фиг.1.

Фиг.5 представляет собой схему, на которой показан разрез A-A с фиг.4.

Фиг.6 представляет собой схему, на которой показан разрез B-B с фиг.4.

Фиг.7 представляет собой схему для объяснения формы подачи воздушного пузыря к струйному потоку в камере хранения воды, показанной на фиг.4.

Фиг.8 представляет собой схему, на которой показан разрез C-C с фиг.7.

Фиг.9 представляет собой увеличенную схему области D с фиг.7.

Фиг.10 представляет собой схему, на которой схематично показана схематичная конфигурация камеры хранения воды, включенной в устройство выпуска воды согласно модификации.

Фиг.11 представляет собой схему, на которой схематично показана схематичная конфигурация камеры хранения воды, включенной в устройство выпуска воды согласно модификации.

Фиг.12 представляет собой схему, на которой схематично показана схематичная конфигурация камеры хранения воды, включенной в устройство выпуска воды согласно модификации.

Фиг.13 представляет собой схему, на которой схематично показана схематичная конфигурация камеры хранения воды, включенной в устройство выпуска воды согласно модификации.

Фиг.14 представляет собой схему для объяснения формы подачи воздушного пузыря к струйному потоку в камере хранения воды, показанной на фиг.4.

Фиг.15 представляет собой схему для объяснения формы подачи воздушного пузыря к струйному потоку в камере хранения воды, показанной на фиг.4.

Фиг.16A и 16B представляют собой увеличенные схемы области F, показанной на фиг.15.

Фиг.17 представляет собой диаграмму, на которой показан разрез E-E с фиг.15.

Фиг.18 представляет собой схему для объяснения формы подачи воздушного пузыря к струйному потоку в камере хранения воды, показанной на фиг.4.

Фиг.19 представляет собой схему для объяснения формы подачи воздушного пузыря к струйному потоку в камере хранения воды, показанной на фиг.4.

Фиг.20 представляет собой схему, на которой показан разрез G-G с фиг.19.

Фиг.21A-21C представляют собой схемы, на которых показаны фотографии состояния, в котором воздушный пузырь в действительности подается к струйному потоку в камере хранения воды, показанной на фиг.4.

Фиг.22 представляет собой схему, на которой показана модификация, в которой поток вспомогательной воды образован в камере хранения воды.

Фиг.23A и 23B представляют собой схемы для объяснения перехода пути потока вспомогательной воды в модификации, показанной на фиг.22.

Фиг.24 представляет собой схему, на которой показана модификация, в которой поток вспомогательной воды образован в камере хранения воды.

Фиг.25A-25B представляют собой схемы, на которых показан пример, в котором в камере хранения воды предусмотрена секция подавления выпуска большого воздушного пузыря.

Фиг.26A-26B представляют собой схемы, на которых показан пример, в котором в камере хранения воды предусмотрена секция подавления выпуска большого воздушного пузыря.

Фиг.27 представляет собой схему, на которой показана модификация камеры хранения воды.

Фиг.28 представляет собой схему, на которой показана модификация камеры хранения воды.

Фиг.29A-29D представляют собой схемы для объяснения перехода пути потока вспомогательной воды в модификации, показанной на фиг.28.

Подробное описание вариантов осуществления настоящего изобретения

Ниже описан вариант осуществления настоящего изобретения со ссылкой на прилагаемые чертежи. Для облегчения понимания описания одинаковые компоненты на чертежах обозначены одинаковыми номерами и знаками, насколько это возможно, и избыточное описание опущено.

Описано устройство выпуска воды согласно варианту осуществления настоящего изобретения. Устройство выпуска воды согласно настоящему изобретению выпускает воду к телу человека. Устройство выпуска воды может давать достаточно большое изменение скорости потока выпускаемой воды без использования большого насоса и может образовывать достаточно большую массу воды, даже если расстояние от выпуска воды до прибытия воды является коротким. Следовательно, диапазон применения устройства выпуска воды согласно настоящему изобретению имеет разнообразие. Устройство выпуска воды может попадать в тело человека выпущенной водой, образованной как масса воды. Устройство выпуска воды может быть применено ко всем устройствам, которые могут осуществлять как эффект экономии воды, так и улучшение ощущения очистки. В описании этого варианта осуществления, описан пример, в котором устройство выпуска воды согласно настоящему изобретению применено в качестве устройства, которое осуществляет местную очистку человеческого тела. Ввиду сущности настоящего изобретения, устройство выпуска воды согласно настоящему изобретению не ограничено этим.

Как показано на фиг.1, устройство WA местной очистки, представляющее собой устройство выпуска воды согласно варианту осуществления настоящего изобретения, используется будучи помещенным на унитаз CB. Устройство WA местной очистки включает в себя корпусную часть WAa, сиденье WAb туалета, крышку WAc туалета и пульт WAd дистанционного управления. Корпусная часть WAa включает в себя форсунку NZ и удерживает форсунку NZ с возможностью перемещения назад и вперед. Корпусная часть WAa удерживает сиденье WAb туалета и крышку WAc туалета с возможностью поворачивания.

Во время использования пользователь поворачивает крышку WAc туалета вверх, как показано на фиг.1, и обнажает сиденье WAb туалета. После сидения на сиденье WAb туалета и справления естественных надобностей пользователь управляет пультом WAd дистанционного управления для выпуска воды из выпускного отверстия NZa, образованного в форсунке NZ, и очистки интимной части пользователя. После очистки интимной части пользователь управляет пультом WAd дистанционного управления для остановки выпуска воды из выпускного отверстия NZa. После этого пользователь управляет пультом WAd дистанционного управления для того, чтобы позволить очистной воде течь в унитаз CB.

В этом варианте осуществления, как показано на фиг.1, заданы ось J вдоль направления перемещения выпущенной воды JW и ось V вдоль вертикального направления. Выпуск воды из устройства WA местной очистки объяснен со ссылкой на ось J и ось V.

Пример формы изменения исходной скорости выпуска воды в этом варианте осуществления показан на фиг.2.

Как показано на фиг.2, исходная скорость выпуска воды периодически изменяется для образования периода подхватывания, в котором текущая выпущенная вода вынуждена подхватывать предшествующую выпущенную воду от состояния, в котором исходная скорость выпуска воды низка (FW на фиг.2), в состояние, в котором исходная скорость выпуска вод
