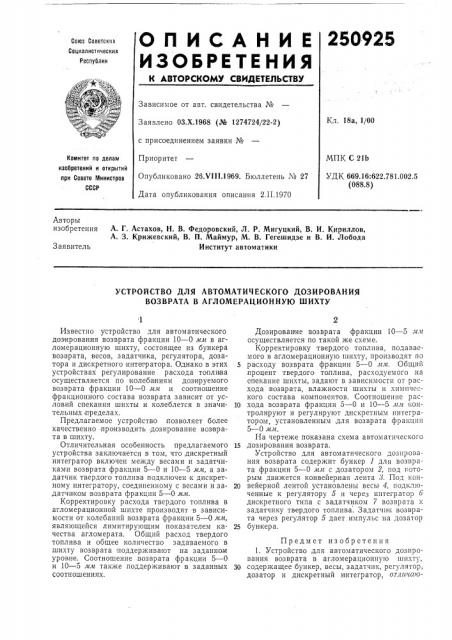

О П И С А Н И Е 250925

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Саветскик

Сацизлистическил

Республик

Зависимое от авт. свидетельства №

Заявлено ОЗ.Х.1968 (№ 1274724/22-2) с присоединением заявки №

Приоритет

Опубликовано,26.VIII.19i69. Бюллетень ¹ 27

Дата опубликования описания 2.II.1970

Кл. 18а, 1/00

МПК С 21b

УДК 669.16:622.781.002.5 (088.8) Комитет по делам изабретеиий и открытий при Совете Мииистрав

СССР

Авторы изобретения

А. Г. Астахов, Н. В. Федоровский, Л. Р. Мигуцкий, В. И. Кириллов, А. 3. Крижевский, В. П. Маймур, М. В. Гегешидзе и В. И. Лобода

Институт автоматики

Заявитель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ДОЗИРОВАНИЯ

ВОЗВРАТА В АГЛОМЕРАЦИОННУЮ ШИХТУ

Известно устройство для автоматического дотирования возврата фракции 10 — 0 млт в агломерационную шихту, состоящее из бункера возврата, .весов, задатчика, регулятора, дозатора и дискретного интегратора. Однако в этих устройствах регулирование расхода топлива осуществляется по колебаниям дозируемого возврата фракции 10 — 0 млт и соотношение фракционного состава возврата зависит от условий спеканпя IIIHYTbI и колеблется в значительных пределах.

Предлагаемое устройство позволяет более качественно производить дозирование возврата:в шихту.

Отличительная особенность предлагаемого устройства заключается в том, что,дискретный интегратор включен между весами и задатчиками возврата фракции 5 — 0 и 10 — 5 лм, а задатчик твердого топлива подключен к дискретному интегратору, соединенному с весами и задатчиком .воз вр ата фракции 5 — 0 мм.

Корректировку расхода твердого топлива в агломерационной шихте производят в зависимости от колебаний возврата фракции 5 — 0 мм, являющейся лимитирующим показателем качества агломерата. Общий расход твердого топлива и общее количество за даваемого в шихту возврата поддерживают на заданном уровне. Соотношение, возврата фракции 5 — 0 и 10 — 5 мм также поддерживают в заданных соотношениях.

Дозирование возврата фракции 10 — 5 лтлт осуществляется по такой же схеме.

Корректировку твердого топлива, подаваемого в агломерационную шихту, производят по

5 расходу возврата фракции 5 — 0 льтт, Общий процент твердого топлива, расходуемого .на спекание шихты, задают в зависимости от расхода возврата, влажности шихты и химического состава компонентов, Соотношение рас10 хода возврата фракции 5 — 0 и 10 — 5 л л контролируют и регулируют дискретным интегратором, установленным для возврата фракции

5 — 0 .илт.

На чертеже показана схема автоматического

15 дозирования возврата.

Устройство для автоматического дозпрования возврата содержит бункер 1 для возврата фракции 5 — 0 млт с дозатором 2, под которым движется конвейерная лента 3. Под кон20 вейерной лентой установлены весы 4, подключенные к регулятору 5 и через интегратор 5 дискретного типа с задатчиком 7 возврата к задатчику твердого топлива. Задатчик возврата через регулятор 5 дает импульс на дозатор

25 бункера, Предмет изобретения

1. Устройство,для автоматического дозирования возврата в агломерационную шпхту, 3Q содержащее бункер, весы, задатчик, регулятор, дозатор и дискретный интегратор, отличаю250925

Составитель А. А. Харитонов

Редакто Н. Суханова Техред Л. Я. Левина Корректоры: E. Ласточкина едактор и М. Коробова

Заказ 3920/1 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 щееся тем, что, с целью поддержания процентного соотношения фракций возврата, повышения качества агломерата и производительности агрегата, дискретный интегратор включен между весами и задатчиками возврата фракции 5 — 0 и 10 — 5 мм.

2. Устройство по п. 1, отличающееся тем, что, с целью корректировки расхода твердого топлива в шихте, к дискретному интегратору, соединенному с весами и задатчиком .возвра5 та фракции 5 — 0 мм, подключен задатчик твердого топлива.
