Реферат



Г 2 г: . т-: -.,:.—, .;:

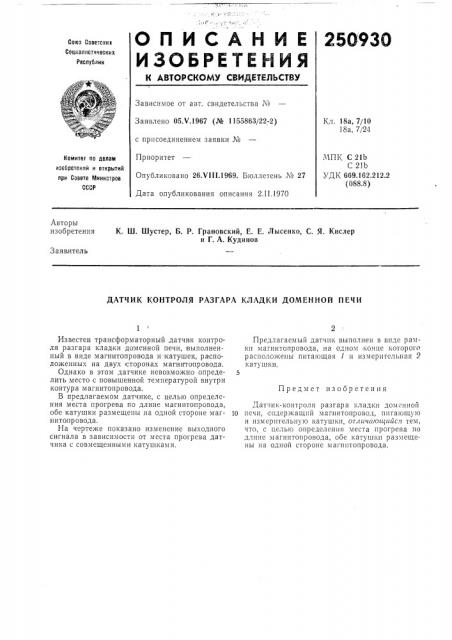

О П И С А Н И Е 25О93О

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Ссеетских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 05.Ч.1967 (№ 1155863/22-2) с присоединением заявки ¹

Приоритет

Опубликовано 26.VIII.19|69. Бюллетень ¹ 27

Дата опубликования описания 2.I I.1970

Кл. 18а, 7/10

18а, 7/24.ЧПК С 21b

С 21b

УДК 669,162.212.2 (088.8) Комитет по делам изобретений н открытий при Совете Министрое

СССР

Авторы изобретения

К. Ш. Шустер, Б. P. Грановский, E. Е. Лысенко, C. Я. Кислер и Г. А, Кудинов

3 аявитель

ДАТЧИК КОНТРОЛЯ РАЗГАРА КЛАДКИ ДОМЕННОЙ ПЕЧИ

Предмет изобретения

Известен трансформаторный датчик контроля разгара кладки доменной печи, выполненный в виде vlGIHHTQIIpoBñäà и катушек, расположенных на двух сторонах магнитопровода.

Однако в этом датчике невозможно определить место с повышенной температурой внутри контура магнитопровода.

В предлагаемом датчике, с целью определения места прогрева по длине магнитопровода, оое катушки размещены на одной стороне магнитопровода.

На чертеже показано изменение выходного сигнала в зависимости от места прогрева датчика с совмещенными катушками.

Предлагаемьш датчик выполнен в виде рамки магнитопровода, на одном конце которого расположены питающая 1 и измерительная 2 катушки.

Датчик-контроля разгара кладки доме

10 печи, содержащий магнитопровод, питающую и измерительную катушки, отлича ощайся тем, что, с целью определения места .прогрева по длине магнптопровода, обе катушки размещены на одной стороне магнптопровода.

250930

Редактор Н. Суханова

3 а к аз 3920/3 Тирая 480 Подписное

ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР

Москва )К-35, Раушская наб., д. 4,;5

Типография, пр. Сапунова, 2

Составитель Б. Раковский

Техред Л. Я, Левина

Корректоры: Е. Ласточкина н M. Коробова
