Электронное устройство и способ передачи сигнала управления в электронном устройстве

Электронное устройство и способ передачи сигнала управления в электронном устройстве

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к электронному устройству и к способу передачи сигнала управления в электронном устройстве. Более конкретно, настоящее изобретение относится к электронному устройству или тому подобное, в случае, когда сигнал управления в первом формате, который представляет собой сигнал управления для управляемого устройства, позволяет управлять управляемым устройством, которое обрабатывает сигнал управления только во втором формате, на основе сигнала управления в первом формате, путем преобразования сигнала управления в первом формате в сигнал управления во втором формате, и передачи сигнала управления во втором формате в управляемое устройство.

Уровень техники

В последнее время HDMI (МИВЧ, мультимедийный интерфейс высокой четкости) получил широкое распространение как интерфейс передачи данных, с помощью которого передают цифровой видеосигнал и цифровой аудиосигнал, который сопровождает видеосигнал, с высокой скоростью, например, из устройства записи DVD (ЦУД, цифровой универсальный диск), телевизионной приставки или другого AV источника (источника АВ (аудио- видео) данных) в телевизионный приемник, проектор или в другой дисплей. Например, патентный документ 1 включает в себя подробное описание стандарта МИВЧ.

Кроме того, в последнее время стали активно применять СЕС (УБУ, управление бытовыми электронными устройствами), которое позволяет управлять электронным устройством, подключенным к телевизионному приемнику, используя пульт дистанционного управления телевизионного приемника. В этой схеме к сигналу МИВЧ добавляют строку сигнала управления УБУ.

На фиг.24 иллюстрируется пример структуры известной АВ системы 200. АВ (аудио-видео) система 200 включает в себя устройство 210 записи на диск, используемое в качестве устройства источника, устройство 370 воспроизведения фотографий, используемое в качестве устройства источника, и телевизионный приемник 250, используемый в качестве устройства потребителя.

Устройство 370 воспроизведения фотографий и телевизионный приемник 250 соединены друг с другом через кабель 391 МИВЧ. Таким образом, один из двух концов кабеля 391 МИВЧ соединен с разъемом 371 МИВЧ устройства 370 воспроизведения фотографий, и другой конец соединен с разъемом 251 МИВЧ телевизионного приемника 250.

Устройство 210 записи на диск и телевизионный приемник 250 соединены друг с другом через кабель 392 МИВЧ. Таким образом, один из двух концов кабеля 392 МИВЧ соединен с разъемом 211 МИВЧ устройства 210 записи на диск, и другой конец соединен с разъемом 254 МИВЧ телевизионного приемника 250.

Телевизионный приемник 250 представляет собой устройство, соответствующее УБУ, и включает в себя модуль 276 приема инфракрасного излучения (IR (ИК) приемный модуль), который принимает инфракрасный сигнал дистанционного управления из датчика 277 дистанционного управления. Кроме того, устройство 210 записи на диск и устройство 370 воспроизведения фотографий представляет собой устройства, соответствующие УБУ.

В АВ системе 200, показанной на фиг.24, как устройство 210 записи на диск, так и устройство 370 воспроизведения фотографий представляют собой устройства, соответствующие УБУ. Поэтому операциями устройства 210 записи на диск и устройства 370 воспроизведения фотографий можно управлять, используя передатчик 277 дистанционного управления телевизионного приемника 250.

На фиг.25 показан пример последовательности операций в то время, когда устройство 370 воспроизведения фотографий и устройство 210 записи на диск подключают к телевизионному приемнику 250.

(а) Когда устройство 370 воспроизведения фотографий подключают к телевизионному приемнику 250 через кабель 391 МИВЧ (b), устройство 370 воспроизведения фотографий получает физический адрес [1000] из телевизионного приемника 250, используя протокол управления МИВЧ.

Устройство, соответствующее УБУ, определено с возможностью получения логического адреса в момент подключения МИВЧ. Используя логический адрес, устройство, соответствующее УБУ, передает/принимает сообщение. На фиг.26 показана таблица УБУ, которая иллюстрирует соответствующую взаимосвязь между устройством и логическим адресом УБУ.

Устройство, называемое "TV" (ТВ), представляет собой телевизионный приемник, проектор или тому подобное. Устройство, называемое "устройством записи", представляет собой устройство записи на HDD (НЖМД, накопитель на жестком магнитном диске) или тому подобное. Устройство, называемое "Тюнер", представляет собой STB (ТВП, телевизионную приставку) или тому подобное. Устройство, называемое "устройством воспроизведения", представляет собой проигрыватель DVD, портативную видеокамеру со встроенным видеомагнитофоном или тому подобное. Устройство, называемое "аудиосистема", представляет собой АВ усилитель или тому подобное.

Как можно видеть из таблицы, показанной на фиг.26, количество отдельных устройств, которые могут быть подключены одновременно, определено. Когда подключено большее количество устройств или равное определенному количеству, логические адреса этих устройств будут представлять собой {15}.

Рассмотрим снова фиг.25, (с) поскольку устройство 370 воспроизведения фотографий сам по себе представляет собой устройство воспроизведения, устройство 370 воспроизведения фотографий определяет логический адрес {4}, как устройство воспроизведения под управлением УБУ, на основе таблицы, показанной на фиг.26. В этом случае, после того, как устройство 370 воспроизведения фотографий распознает, что отсутствуют другие устройства, который имеют логический адрес {4}, в результате выполнения передачи сообщения опроса, используя протокол управления УБУ, устройство 370 воспроизведения фотографий определяет логический адрес {4}, как его логический адрес.

(d) После того, как устройство 370 воспроизведения фотографий определит логический адрес {4}, как описано выше, устройство 370 воспроизведения фотографий уведомляет телевизионный приемник 250 о том факте, что физический адрес [1000] представляет собой устройство {4}, соответствующее УБУ, путем выполнения передачи отчета о физическом адресе, используя протокол управления УБУ.

(e) Когда устройство 210 записи на диск подключают к телевизионному приемнику 250 через кабель 392 МИВЧ, (f) устройство 210 записи на диск получает физический адрес [2000] из телевизионного приемника 250, используя протокол управления МИВЧ.

(g) Поскольку устройство 210 записи на диск само по себе представляет собой устройство записи, устройство 210 записи на диск определяет логический адрес {1} как устройство записи под управлением УБУ, на основе таблицы по фиг.26. В этом случае, после того, как устройство 210 записи на диск распознает, что отсутствует другое устройство, которое имеет логический адрес {1}, выполняя передачу сообщения опроса, используя протокол управления УБУ, устройство 210 записи на диск определяет логический адрес {1}, как его логический адрес.

(h) После того, как устройство 210 записи на диск определит логический адрес {1}, как описано выше, устройство 210 записи на диск уведомляет телевизионный приемник 250 о том факте, что физический адрес [2000] представляет собой устройство {1}, соответствующее УБУ, путем выполнения передачи отчета о физическом адресе, используя протокол управления УБУ.

На фиг.27 показан пример последовательности операций в момент времени, когда управление воспроизведением устройства 370 воспроизведения фотографий и устройством 210 записи на диск выполняют, используя передатчик 277 дистанционного управления телевизионного приемника 250.

(а) Когда пользователь подключает вход к устройству 370 воспроизведения фотографий, используя передатчик 277 дистанционного управления телевизионного приемника 250, (b) телевизионный приемник 250 уведомляет подключенное устройство (устройства), соответствующее УБУ, о том факте, что вход был переключен из телевизионного приемника 250 на устройство 370 воспроизведения фотографий, в результате выполнения SetStreamPath [0000]→[1000], используя протокол управления УБУ.

(с) Устройство 370 воспроизведения фотографий с логическим адресом [1000] детектирует это уведомление и уведомляет подключенное устройство (устройства), соответствующее УБУ, о том факте, что устройство под управлением УБУ было переключено на устройство 370 воспроизведения фотографий, в результате выполнения ActiveSource {4}→{F}. (d) В соответствии с этим, телевизионный приемник 250 переключает место назначения передачи дистанционного управления на устройство 370 воспроизведения фотографий.

(е) Когда пользователь нажимает на кнопку воспроизведения на передатчике 277 дистанционного управления телевизионного приемника 250, (f) телевизионный приемник 250 уведомляет подключенное устройство (устройства), соответствующее УБУ, о UserControlPressed:PB {4}, используя протокол управления УБУ. (g) Устройство 370 воспроизведения фотографий с логическим адресом {4} детектирует это уведомление, воспроизводит изображение, содержащееся в запоминающем устройстве типа флэш, и передает выход воспроизведения в телевизионный приемник 250 через кабель 391 МИВЧ.

Затем (h), когда пользователь переключает вход на устройство 210 записи на диск, используя передатчик 277 дистанционного управления телевизионного приемника 250 (i), телевизионный приемник 250 уведомляет подключенное устройство (устройства), соответствующее УБУ, о том факте, что вход был переключен с устройства 370 воспроизведения фотографий на устройство 210 записи на диск в результате выполнения SetStreamPath [1000]→[2000], используя протокол управления УБУ.

(j) Устройство 210 записи на диск с логическим адресом [2000] детектирует это уведомление и уведомляет подключенное устройство (устройства), соответствующее УБУ, о том факте, что устройство под управлением УБУ переключили на устройства 210 записи на диск, путем выполнения ActiveSource {1}→{F}. (k) В соответствии с этим, телевизионный приемник 250 переключает назначение передачи дистанционного управления на устройство 210 записи на диск.

(m) Когда пользователь нажимает кнопку воспроизведения на передатчике 277 дистанционного управления телевизионного приемника 250, (n) телевизионный приемник 250 уведомляет подключенное устройство (устройства), соответствующее УБУ, о UserControlPressed:PB {1}, используя протокол управления УБУ. (p) Устройство 210 записи на диск с логическим адресом {1} детектирует это уведомление, воспроизводит изображение, записанное на диске, и передает воспроизводимый выход в телевизионный приемник 250 через кабель 392 МИВЧ.

На фиг.28 иллюстрируется пример структуры устройства 370 воспроизведения фотографий. Устройство 370 воспроизведения фотографий включает в себя разъем 371 МИВЧ, модуль 372 передачи МИВЧ, CPU (ЦПУ, центральное процессорное устройство) 374, ROM (ПЗУ, постоянное запоминающее устройство) 375, RAM (ОЗУ, оперативное запоминающее устройство) 376, шину 377, интерфейс 378 внешнего запоминающего устройства и LSI (БИС, большая интегральная микросхема) 379 обработки сигналов.

В устройстве 370 воспроизведения фотографий, ЦПУ 374, ПЗУ 375 и ОЗУ 376 взаимно соединены с помощью шины 377. ЦПУ 374 управляет работой каждого модуля устройства 370 воспроизведения фотографий. В ПЗУ 375 записана рабочая программа ЦПУ 374 и т.п. ОЗУ 375 используют как рабочую область для ЦПУ 374 или тому подобное. ЦПУ 374 выполняет операцию управления путем считывания рабочей программы из ПЗУ и развертывания этой рабочей программы в ОЗУ.

Кроме того, интерфейс 378 внешнего запоминающего устройства и БИС обработки сигналов 379 подключены к шине 377. Интерфейс 378 внешнего запоминающего устройства включает в себя модуль загрузки для запоминающего устройства 380 типа флэш. Под управлением ЦПУ 374 интерфейс 378 внешнего запоминающего устройства считывает данные неподвижного изображения из загруженного запоминающего устройства 380 типа флэш. Например, интерфейс 378 внешнего запоминающего устройства представляет собой адаптер карты памяти, и запоминающее устройство 380 типа флэш представляет собой карту памяти.

Как описано выше, данные неподвижного изображения, считываемые из запоминающего устройства 380 типа флэш, представляют собой сжатые и кодированные данные, такие, как данные JPEG (Объединенная группа экспертов в области фотографии). БИС 379 применяет обработку расширения к данным неподвижного изображения, считываемым из запоминающего устройства 380 типа флэш, и получает видеосигнал в основной полосе пропускания (данные изображения). Модуль 372 передачи МИВЧ передает видеосигнал в основной полосе пропускания, полученный с помощью БИС обработки сигналов, из разъема 371 МИВЧ, выполняя передачу данных на основе МИВЧ.

В устройстве 370 воспроизведения фотографий, показанном на фиг.28, команду управления УБУ, передаваемую из телевизионного приемника 250 через линию УБУ по кабелю 391 МИВЧ, передают, как показано пунктирными линиями на фиг.29, из модуля 372 передачи МИВЧ, через ЦПУ 374 в ОЗУ 376, и временно содержат в ОЗУ 376. ЦПУ 374 считывает и анализирует команду управления УБУ, содержащуюся в ОЗУ 376.

Когда команда управления УБУ представляет собой команду воспроизведения, выполняют считывание данных неподвижного изображения из загруженного запоминающего устройства 380 типа флэш, используя интерфейс 378 внешнего запоминающего устройства, под управлением ЦПУ 374. Данные неподвижного изображения, считываемые из запоминающего устройства 380 типа флэш, передают, как показано пунктирной линией на фиг.30, из интерфейса 378 внешнего запоминающего устройства через шину 377 в ОЗУ 376, и временно содержат в ОЗУ 376.

После этого, данные неподвижного изображения, содержащиеся в ОЗУ 376, считывают, как обозначено пунктирной линией на фиг.30, из ОЗУ 376 и передают в БИС 379 обработки сигналов. БИС 379 обработки сигналов применяет обработку расширения к данным неподвижного изображения, переданным из ОЗУ 376, и получает видеосигнал в основной полосе пропускания (данные изображения). Видеосигнал в основной полосе пропускания передают в модуль 372 передачи МИВЧ, и передают в кабель 391 МИВЧ, подключенный к разъему 371 МИВЧ.

Как описано выше, поскольку, как устройство 210 записи на диск, так и устройство 370 воспроизведения фотографий в АВ системе 200, показанные на фиг.24, представляют собой устройства, соответствующие УБУ, операциями устройства 210 записи на диск и устройства 370 воспроизведения фотографий можно управлять, используя передатчик 277 дистанционного управления телевизионного приемника 250.

В отличие от этого, также может быть предусмотрена АВ система 200А, показанная на фиг.31. На фиг.31 участки, соответствующие фиг.24, обозначены теми же номерами ссылочных позиций. В АВ системе 200А вместо устройства 210 записи на диск в АВ системе 200, показанной на фиг.24, подключено устройство 210А записи на диск через кабель 392 МИВЧ к телевизионному приемнику 250.

Устройство 210А записи на диск представляет собой устройство, не соответствующее УБУ. Поэтому, когда устройство 210А записи на диск подключено к телевизионному приемнику 250 через кабель 392 МИВЧ, устройство 210А записи на диск получает физический адрес [2000] из телевизионного приемника 250, используя протокол управления МИВЧ, но не получает логический адрес УБУ.

Поскольку устройство 370 воспроизведения фотографий представляет собой устройство, соответствующее УБУ, в АВ системе 200А операциями устройства 370 воспроизведения фотографий можно управлять, используя передатчик 277 дистанционного управления телевизионного приемника 250. Однако, поскольку устройство 210А записи на диск представляет собой устройство, не соответствующее УБУ, операциями устройства 210А записи на диск нельзя управлять, используя передатчик 277 дистанционного управления телевизионного приемника 250.

Поэтому операции устройства 210А записи на диск в АВ системе 200А выполняют, используя передатчик 232 дистанционного управления устройства 210А записи на диск, используя модуль 231 приема инфракрасного излучения, включенный в устройство 210А записи на диск.

Патентный документ 1: Публикация № WO 2002/078336

Сущность изобретения

Техническая задача

Как и в АВ системе 200А по фиг.31, описанной выше, нельзя выполнять управление операциями, используя передатчик 277 дистанционного управления телевизионного приемника 250, устройства, не соответствующего УБУ, среди устройств, подключенных к телевизионному приемнику 250 через кабели МИВЧ. Однако было бы удобно обеспечить возможность выполнения управления операциями, используя передатчик 277 дистанционного управления телевизионного приемника 250, устройства, которое не соответствует УБУ.

Цель настоящего изобретения состоит в обеспечении возможности управления, например, устройством, не соответствующим УБУ, подключенным к телевизионному приемнику, используя передатчик дистанционного управления телевизионного приемника.

Техническое решение

Концепция настоящего изобретения состоит в электронном устройстве, включающем в себя:

модуль установки информации, который устанавливает информацию управляемого устройства;

модуль преобразования сигнала управления, который преобразует, когда сигнал в первом формате представляет собой сигнал управления для управляемого устройства, для которого была установлена информация с помощью модуля установки информации, сигнал управления в сигнал управления во втором формате; и

модуль передачи сигнала управления, который передает сигнал управления во втором формате, преобразованный с помощью модуля преобразования сигнала управления, в управляемое устройство.

В настоящем изобретении информация управляемого устройства установлена модулем установки информации. Например, когда сигнал управления в первом формате представляет собой сигнал УБУ, по меньшей мере, физический адрес и категория устройства управляемого устройства, установлены как информация управляемого устройства. Поскольку физический адрес и категория устройства управляемого устройства установлены, как описано выше, вместо управляемого устройства можно виртуально определить логический адрес УБУ.

Когда сигнал управления в первом формате представляет собой сигнал управления для описанного выше управляемого устройства, этот сигнал управления преобразуют с помощью модуля преобразования сигнала управления в сигнал управления во втором формате. Например, когда сигнал управления в первом формате представляет собой сигнал УБУ, если логический адрес УБУ, обозначающий место назначения сигнала УБУ, соответствует описанному выше определенному виртуально логическому адресу УБУ, определяют, что сигнал УБУ представляет собой сигнал управления для управляемого устройства.

Сигнал управления в первом формате принимают с помощью, например, модуля приема сигнала управления из внешнего устройства. Например, во внешнем устройстве сигнал управления в первом формате генерируют с помощью модуля генерирования сигнала управления на основе сигнала дистанционного управления, принимаемого модулем приема дистанционного управления.

В устройстве, которое включает в себя модуль передачи видеосигнала, который передает видеосигнал как дифференциальный сигнал во внешнее устройство, используя множество каналов, через путь передачи, модуль приема сигнала управления может принимать сигнал управления в первом формате из внешнего устройства через линию данных управления, составляющую путь передачи. Например, сигнал управления в первом формате представляет собой сигнал УБУ, и сигнал управления во втором формате представляет собой инфракрасный сигнал.

Кроме того, например, сигнал управления в первом формате генерируют с помощью модуля генерирования сигнала управления на основе сигнала дистанционного управления, принимаемого модулем приема дистанционного управления.

Сигнал управления в первом формате, который получают с помощью модуля преобразования сигнала управления, передают с помощью модуля передачи сигнала управления, в управляемое устройство. Сигнал управления во втором формате передают, как, например, инфракрасный сигнал, в управляемое устройство, через кабель или по беспроводному каналу передачи данных.

Кроме того, например, как описано выше, в устройстве, которое включает в себя модуль передачи видеосигнала, который передает видеосигнал, как дифференциальный сигнал, во внешнее устройство, используя множество каналов, через путь передачи, модуль передачи сигнала управления может передавать сигнал управления во втором формате через канал двунаправленной передачи данных, составленный заданными линиями пути передачи. Заданные линии представляют собой, например, зарезервированную линию и линию HPD (ДОП, детектирования оперативного подключения), составляющую кабель МИВЧ.

Кроме того, например, в устройстве, которое включает в себя модуль приема видеосигнала, который принимает из управляемого устройства видеосигнал, как дифференциальный сигнал, используя множество каналов, через путь передачи, модуль передачи сигнала управления может передавать сигнал управления во втором формате в управляемое устройство через канал двунаправленной передачи данных, составленный заданными линиями пути передачи.

В настоящем изобретении, как описано выше, когда сигнал управления в первом формате представляет собой сигнал управления для управляемого устройства, сигнал управления в первом формате преобразуют в сигнал управления во втором формате, и сигнал управления во втором формате передают в управляемое устройство. Управление операциями управляемого устройства, которое обрабатывает только сигнал управления во втором формате, может быть выполнено на основе сигнала управления в первом формате.

Кроме того, концепция настоящего изобретения основана на электронном устройстве, включающем в себя:

модуль приема информации адреса, который принимает из первого внешнего устройства, которое обрабатывает сигнал управления в первом формате, информацию адреса второго внешнего устройства, которое обрабатывает сигнал управления во втором формате;

модуль приема дистанционного управления, который принимает сигнал дистанционного управления;

модуль генерирования сигнала управления, который генерирует сигнал управления в первом формате для второго внешнего устройства на основе сигнала дистанционного управления, принятого модулем приема дистанционного управления, и информацию адреса второго внешнего устройства, которую принимают с помощью модуля приема информации адреса; и

модуль передачи сигнала управления, который передает сигнал управления в первом формате, генерируемый модулем генерирования сигнала управления, в первое внешнее устройство.

В настоящем изобретении, из первого внешнего устройства, которое обрабатывает сигнал управления в первом формате, информацию адреса второго внешнего устройства, которое обрабатывает сигнал управления во втором формате, принимают с помощью модуля приема информации адреса. На основе сигнала дистанционного управления, принятого модулем приема дистанционного управления, и описанной выше информации адреса второго внешнего устройства сигнал управления в первом формате для второго внешнего устройства генерируют с помощью модуля генерирования сигнала управления. Сигнал управления в первом формате передают в первое внешнее устройство.

В устройстве, которое включает в себя модуль приема видеосигнала, который принимает, из первого внешнего устройства, видеосигнал, как дифференциальный сигнал, используя множество каналов, через путь передачи данных, модуль передачи сигнала управления может передавать сигнал управления в первом формате в первое внешнее устройство через линию данных управления, составляющую путь передачи. Например, сигнал управления в первом формате представляет собой сигнал УБУ, и, как описано выше, информация адреса второго внешнего устройства, которую принимают с помощью модуля приема информации адреса, представляет собой виртуальный логический адрес второго внешнего устройства, который установлен в первом внешнем устройстве.

В первом внешнем устройстве, когда принятый сигнал управления в первом формате предназначен для второго внешнего устройства, сигнал в первом формате преобразуют в сигнал управления во втором формате, и сигнал управления во втором формате передают во второе внешнее устройство. Поэтому, в настоящем изобретении, сигнал управления в первом формате передают в первое внешнее устройство, и, через первое внешнее устройство, может быть выполнено управление операцией вторым внешним устройством, которое обрабатывает только сигнал управления во втором формате.

Предпочтительные эффекты

В соответствии с настоящим изобретением, управление операциями управляемого устройства, которое обрабатывает только сигнал управления во втором формате, может быть выполнено на основе сигнала управления в первом формате. Например, операцией устройства, которое не соответствует УБУ, подключенного к телевизионному приемнику, который представляет собой устройство, соответствующее УБУ, можно управлять, используя передатчик дистанционного управления телевизионного приемника.

Краткое описание чертежей

На фиг.1 показана блок-схема, иллюстрирующая пример структуры АВ системы, используемой в качестве варианта выполнения настоящего изобретения.

На фиг.2 показана блок-схема, иллюстрирующая пример структуры устройства воспроизведения фотографий (устройство источника), составляющего АВ систему.

На фиг.3 показана блок-схема, иллюстрирующая пример структуры устройства записи на диск (устройство источника), составляющего АВ систему.

На фиг.4 показана блок-схема, иллюстрирующая пример структуры телевизионного приемника (устройство потребителя), составляющего АВ систему.

На фиг.5 показана блок-схема, иллюстрирующая пример структуры модуля передачи МИВЧ (источника МИВЧ) и модуля приема МИВЧ (потребитель МИВЧ).

На фиг.6 показана блок-схема, иллюстрирующая пример структуры передатчика МИВЧ и приемника МИВЧ.

На фиг.7 показана схема, иллюстрирующая структуру данных передачи TMDS (ДПМП, дифференциальная передача сигналов с минимизацией перепадов уровней).

На фиг.8 показана схема, иллюстрирующая компоновку выводов (тип А) разъема МИВЧ.

На фиг.9 показана схема соединений, иллюстрирующая пример структуры интерфейсов линии высокоскоростной передачи данных устройства источника и устройства потребителя.

На фиг.10 показана схема, иллюстрирующая пример последовательности операций в момент подключения устройства воспроизведения фотографий и устройства записи на диск к телевизионному приемнику.

На фиг.11 показана схема, иллюстрирующая пример последовательности операций во время управления воспроизведением устройства воспроизведения фотографий, и устройством записи на диск, которое выполняют, используя передатчик дистанционного управления телевизионного приемника.

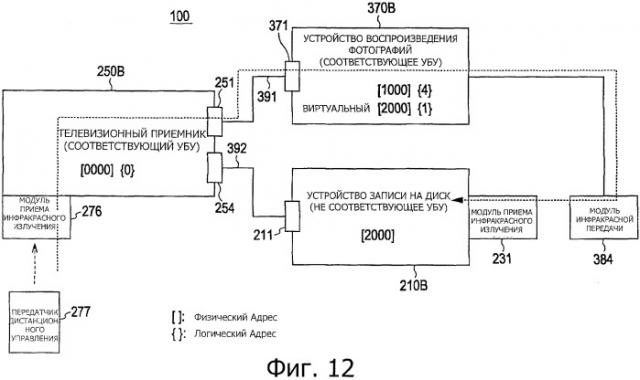

На фиг.12 показана схема, иллюстрирующая канал управления воспроизведением устройства записи на диск, используя передатчик дистанционного управления телевизионного приемника.

На фиг.13 показана схема, иллюстрирующая канал управления воспроизведением в устройстве воспроизведения фотографий.

На фиг.14 показана схема, иллюстрирующая пример, в котором сигнал управления передают из устройства воспроизведения фотографий в устройство записи на диск через канал двунаправленной передачи данных, на основе заданных линий кабеля МИВЧ.

На фиг.15 показана блок-схема, иллюстрирующая пример структуры АВ системы, используемой как другой вариант выполнения настоящего изобретения.

На фиг.16 представлены схемы, иллюстрирующие примеры отображения в момент времени, когда выполняют установки пользователя дистанционного управления телевизионного приемника.

На фиг.17 показана блок-схема, иллюстрирующая пример структуры АВ системы, используемой как другой вариант выполнения настоящего изобретения.

На фиг.18 показана схема, иллюстрирующая пример структуры АВ усилителя (устройство повторителя), составляющего АВ систему.

На фиг.19 показана схема, иллюстрирующая пример последовательности операций в то время, когда АВ усилитель подключен к телевизионному приемнику и, кроме того, устройство воспроизведения фотографий и устройство записи на диск подключены к АВ усилителю.

На фиг.20 показана схема, иллюстрирующая пример отображения в то время, когда пользователь выполняет установку АВ усилителя.

На фиг.21 показана схема, иллюстрирующая пример последовательности операций в то время, когда выполняют управление воспроизведением устройства воспроизведения фотографий, и устройства записи на диск, используя передатчик в пульте дистанционного управления телевизионного приемника.

На фиг.22 показана схема, иллюстрирующая канал управления воспроизведением устройства записи на диск, используя передатчик дистанционного управления телевизионного приемника.

На фиг.23 показана схема, иллюстрирующая пример, в котором сигнал управления передают из АВ усилителя в устройство записи на диск через канал двунаправленной передачи данных, составленный заданными линиями кабеля МИВЧ.

На фиг.24 показана блок-схема, иллюстрирующая пример структуры известной АВ системы.

На фиг.25 показана схема, иллюстрирующая пример последовательности операций по времени, когда устройство воспроизведения фотографий и устройство записи на диск подключены к телевизионному приемнику.

На фиг.26 показана схема, иллюстрирующая таблицу УБУ, которая иллюстрирует соответствующую взаимосвязь между устройством и логическим адресом УБУ.

На фиг.27 показана схема, иллюстрирующая пример последовательности операций в то время, когда выполняют управление воспроизведением устройства воспроизведения фотографий, и устройством записи на диск, используя передатчик дистанционного управления телевизионного приемника.

На фиг.28 показана блок-схема, иллюстрирующая пример структуры устройства воспроизведения фотографий.

На фиг.29 показана схема для описания работы устройства воспроизведения фотографий в момент времени приема команды управления УБУ.

На фиг.30 показана схема, описывающая работу устройства воспроизведения фотографий в то время, когда считывают данные неподвижного изображения.

На фиг.31 показана блок-схема, иллюстрирующая другой пример структуры известной АВ системы.

Пояснение номеров ссылочных позиций

100, 100', 100'': АВ система, 210 В: устройство записи на диск, 211: разъем МИВЧ, 212: модуль передачи МИВЧ, 213: интерфейс линии высокоскоростной передачи данных, 231: модуль приема инфракрасного излучения, 250 В, 250 В': телевизионный приемник, 251, 254: кабель МИВЧ, 252, 255: модуль приема МИВЧ, 253, 256: интерфейс линии высокоскоростной передачи данных, 276: модуль приема инфракрасного излучения, 277: передатчик дистанционного управления, 278: модуль инфракрасной передачи, 310: АВ усилитель, 311А, 311 В, 314: разъем МИВЧ, 330: модуль передачи инфракрасного излучения, 370 В, 370 В': устройство воспроизведения фотографий, 371: разъем МИВЧ, 372: модуль передачи МИВЧ, 373: интерфейс линии высокоскоростной передачи данных, 384: модуль инфракрасной передачи, 391, 392, 393: кабель МИВЧ

Подробное описание изобретения

Ниже, со ссылкой на чертежи, будут описаны варианты выполнения настоящего изобретения. На фиг.1 показан пример структуры АВ системы 100, используемой в качестве варианта выполнения.

АВ система 100 включает в себя телевизионный приемник 250 В, устройство 370 В воспроизведения фотографий и устройство 210 В записи на диск. Устройство 370 В воспроизведения фотографий и устройство 210 В записи на диск составляют устройства - источники МИВЧ. Телевизионный приемник 250 В составляет устройство - потребитель МИВЧ Устройство 370 В воспроизведения фотографий и телевизионный приемник 250 В соединены друг с другом через кабель 391 МИВЧ. В устройстве 370 В воспроизведения фотографий предусмотрен разъем 371 МИВЧ, к которому подключен модуль 372 передачи МИВЧ (МИВЧ ТХ) и интерфейс 373 линии высокоскоростной передачи данных. В телевизионном приемнике 250 В, предусмотрен разъем 251 МИВЧ, к которому подключены модуль 252 приема МИВЧ (МИВЧ RX) и интерфейс 253 линии высокоскоростной передачи данных. Один из двух концов кабеля 391 МИВЧ соединен с разъемом 371 МИВЧ устройства 370 В воспроизведения фотографий, и другой конец кабеля 391 МИВЧ соединен с разъемом 251 МИВЧ телевизионного приемника 250 В.

Кроме того, устройство 210 В записи на диск и телевизионный приемник 250 В соединены друг с другом через кабель 392 МИВЧ. В устройстве 210 В записи на диск предусмотрен разъем 211 МИВЧ, к которому подключены модуль 212 передачи МИВЧ (МИВЧ ТХ) и интерфейс 213 линии высокоскоростной передачи данных. В телевизионном приемнике 250 В, предусмотрен разъем 254 МИВЧ, к которому подключены модуль приема МИВЧ (МИВЧ RX) 255 и интерфейс 256 линии высокоскоростной передачи данных. Один из двух концов кабеля 392 МИВЧ соединен с разъемом 211 МИВЧ устройства 210 В записи на диск, и другой конец кабеля 392 МИВЧ соединен с разъемом 254 МИВЧ телевизионного приемника 250 В.

Телевизионный приемник 250 В представляет собой устройство, соответствующее УБУ, и включает в себя модуль 276 приема инфракрасного излучения (модуль ИК приема), который принимает инфракрасные сигналы дистанционного управления из передатчика 277 дистанционного управления. Кроме того, устройство 370 В воспроизведения фотографий представляет собой устройство, соответствующее УБУ, и включает в себя модуль 384 инфракрасной передачи, который передает инфракрасный сигнал. Кроме того, устройство 210 В записи на диск представляет собой устройство, не соответствующее УБУ, и включает в себя модуль 231 приема инфракрасного излучения, который принимает инфракрасный сигнал.

В системе АВ 100, показанной на фиг.1, видеосигнал (данные изображения), воспроизводимый устройством 370 В воспроизведения фотографий, подают через кабель 391 МИВЧ в телевизионный приемник 250В, и воспроизводимое изображение отображают в телевизионном приемнике 250В. Кроме того, в АВ системе 100, показанной на фиг.1, видеосигнал (данные изображения), воспроизводимый устройством 210В записи на диск, подают через кабель МИВЧ 392 в телевизионный приемник 250В, и воспроизводимое изображение отображают в телевизионном приемнике 250В.

На фиг.2 показан пример структуры устройства 370 В воспроизведения фотографий. Устройство 370 В воспроизведения фотографий включает в себя разъем 371 МИВЧ, модуль 372 передачи МИВЧ, интерфейс 373 линии высокоскоростной передачи данных, CPU (ЦПУ, центральное процессорное устройство) 374, ПЗУ (постоянное запоминающее устройство) 375, ОЗУ (оперативное запоминающее устройство) 376, шину 377, внешний интерфейс 378, БИС 379 обработки сигналов, интерфейс 381 Ethernet (I/F (И/Ф) Ethernet), сетевой разъем 382, схему 383 инфракрасной передачи и модуль 384 инфракрасной передачи. Следует отметить, что "Ethernet" представляет собой зарегистрированный товарный знак.

В устройстве 370 В воспроизведения фотографий ЦПУ 374, ПЗУ 375 и ОЗУ 376 взаимно соединены с помощью шины 377. ЦПУ 374 управляет работой каждого модуля устройства 370 В воспроизведения фотографий. В ПЗУ 375 сохранены рабочая программа ЦПУ 374 и т.п.ОЗУ 376 используется как рабочая область для ЦПУ 374 или тому подобное. ЦПУ 374 выполняет операцию управления путем считывания программы операций из ПЗУ и разворачивания программы операций в ОЗУ.

Кроме того, интерфейс 378 внешнего запоминающего устройства, БИС 379 обработки сигналов, интерфейс 381 Ethernet и схема 383 инфракрасной передачи соединены с шиной 377. Интерфейс 378 внешнего запоминающего устройства включает в себя модуль загрузки для запоминающего устройства 380 типа флэш. Под управлением ЦПУ 374, интерфейс 378 внешнего запоминающего устройства считывает данные неподвижного изображения из загруженного запоминающего устройства 380 типа флэш. Например, интерфейс 378 внешнего запоминающего устройства представляет собой привод карты памяти, и запоминающее устройство 380 типа флэш представляет собой карту памяти.

Как описано выше, данные неподвижного изображения, считанные из запоминающего устройство 380 типа флэш, представляют собой сжатые и кодированные данные, такие как данные JPEG. БИС 379 обработки сигналов применяет обработку расширения для данных неподвижного изображения, считываемых из запоминающего устройства 380 типа флэш, и получает видеосигнал в основной полосе пропускания (данные из
