Система обработки информации, устройство отображения, выходное устройство, устройство обработки информации, способ получения идентификационной информации и способ подачи идентификационной информации

Система обработки информации, устройство отображения, выходное устройство, устройство обработки информации, способ получения идентификационной информации и способ подачи идентификационной информации

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Изобретение относится к системе обработки информации, устройству отображения, выходному устройству, устройству обработки информации, способу получения идентификационной информации и способу подачи идентификационной информации.

Уровень техники

Пользователь иногда просматривает контент посредством отображения видеоданных контента на устройстве отображения и вывода звуковых данных контента из устройства вывода звука. Если устройство отображения и устройство вывода звука непосредственно соединены с двунаправленным каналом связи, устройство отображения может принимать установочную информацию устройства вывода звука и отображать ГПИ (GUI) для изменения установки устройства вывода звука на основании релевантной установочной информации. В результате пользователь может изменять установку устройства вывода звука через ГПИ, который отображается на устройстве отображения. Патентная литература 1 описывает систему для управления работой устройства отображения и т.п. через сеть.

Список литературы

Патентная литература

Патентная литература 1: JP 2007-184745 (A)

Раскрытие изобретения

Техническая задача

Устройство отображения и устройство вывода звука оба являются устройствами потребителями. Таким образом, непосредственно подсоединенный канал связи не существует между устройством отображения и устройством вывода звука. В таком случае, проблема заключается в том, что пользователь должен использовать ограничивающий пользовательский интерфейс устройства вывода звука вместо пользовательского интерфейса устройства отображения для изменения установки устройства вывода звука.

Кроме того, устройство отображения и устройство вывода звука могут не иметь возможности обмениваться информацией, поскольку непосредственно подсоединенный канал связи не существует между устройством отображения и устройством вывода звука. Таким образом, пользователь должен выполнить операцию выбора устройства соединения непосредственно в каждом устройстве при желании подсоединить устройство отображения и устройство вывода звука к тому же самому устройству-источнику.

Более того, как описано выше, так как непосредственно подсоединенный канал связи не существует между устройством отображения и устройством вывода звука, пользователь должен изменять установку вывода звука независимо в каждом устройстве при переключении на вывод звука из устройства вывода звука во время просмотра контента на устройстве отображения, которое может выводить звук.

Настоящее изобретение выполнено с учетом вышеупомянутой задачи и имеет цель предоставить пользователю возможность плавно изменять установку выходного устройства (устройства потребителя), такого как устройство отображения и устройство вывода звука, подсоединенное к тому же самому устройству источника.

Решение задач

Для решения вышеописанной задачи согласно варианту осуществления настоящего изобретения предусмотрена система обработки информации, включающая в себя устройство обработки информации для передачи выходных данных контента, выходное устройство для выполнения вывода данных на основании выходных данных, передаваемых из устройства обработки информации, и устройство отображения, включающее в себя узел приема для приема выходных данных, передаваемых из устройства обработки информации, узел отображения для выполнения отображения на основании выходных данных, принимаемых узлом приема, узел передачи для передачи запроса на изменение установки в выходное устройство через устройство обработки информации, узел генерирования отображения для генерирования экрана изменения установки на основании информации установки, передаваемой из выходного устройства через устройство обработки информации согласно запросу на изменение установки, и узел обнаружения операции для обнаружения пользовательской операции, причем узел передачи передает контент изменения установки на основании пользовательской операции, обнаруживаемой узлом обнаружения операции на экране изменения установки, в выходное устройство через устройство обработки информации.

Устройство обработки информации может передавать данные отображения и аудиоданные в качестве выходных данных, а выходные устройства могут быть устройством вывода звука для вывода звука на основании аудиоданных, передаваемых из устройства обработки информации.

Устройство отображения и выходное устройство могут дополнительно включать в себя интерфейс канала связи для передачи аудиоданных в одном направлении из устройства отображения в выходное устройство, а выходное устройство может выводить звук на основании аудиоданных, передаваемых из устройства обработки информации, или аудиоданных, передаваемых из устройства отображения через интерфейс. Запрос на изменение установки может быть запросом на изменение установки параметра, связанного с выводом звука из выходного устройства.

Запрос на изменение установки, передаваемый из узла передачи устройства отображения в выходное устройство через устройство обработки информации, может включать в себя идентификационную информацию выходного устройства.

Устройство отображения может дополнительно включать в себя узел получения идентификационной информации для получения идентификационной информации выходного устройства.

Узел получения идентификационной информации может включать в себя узел обнаружения операции для обнаружения пользовательской операции, указывающей начало получения идентификационной информации выходного устройства, узел определения устройства обработки информации для определения устройства обработки информации, соединенного с выходным устройством, из соединяемых устройств обработки информации, когда пользовательская операция обнаружена узлом обнаружения операции, и узел приема идентификационной информации для приема идентификационной информации выходного устройства из выходного устройства через устройство обработки информации, определяемое узлом определения устройства обработки информации.

Для решения вышеописанной задачи согласно другому варианту осуществления настоящего изобретения предусмотрено устройство отображения, включающее в себя узел приема для приема выходных данных контента, передаваемого из устройства обработки информации, узел отображения для выполнения отображения на основании выходных данных, принимаемых узлом приема, узел передачи для передачи запроса на изменение установки в выходное устройство, выполненное с возможностью вывода данных на основании выходных данных, через устройство обработки информации, узел генерирования отображения для генерирования экрана изменения установки на основании информации установки, передаваемой из выходного устройства через устройство обработки информации согласно запросу на изменение установки, и узел обнаружения операции для обнаружения пользовательской операции. Узел передачи может передавать контент изменения установки на основании пользовательской операции, обнаруживаемой узлом обнаружения операции на экране изменения установки, в выходное устройство через устройство обработки информации.

Запрос на изменение установки, передаваемый из узла передачи в выходное устройство через устройство обработки информации, может включать в себя идентификационную информацию выходного устройства.

Устройство отображения может дополнительно включать в себя узел получения идентификационной информации для получения идентификационной информации выходного устройства.

Узел получения идентификационной информации может включать в себя узел обнаружения операции для обнаружения пользовательской операции, указывающей начало получения идентификационной информации выходного устройства, узел определения устройства обработки информации для определения устройства обработки информации, соединенного с выходным устройством, из соединяемых устройств обработки информации, когда пользовательская операция обнаружена узлом обнаружения операции, и узел приема идентификационной информации для приема идентификационной информации выходного устройства из выходного устройства через устройство обработки информации, определенное узлом определения устройства обработки информации.

Для решения вышеописанной задачи согласно другому варианту осуществления настоящего изобретения предусмотрено выходное устройство, включающее в себя узел приема для приема выходных данных контента, передаваемого из устройства обработки информации, узел вывода для выполнения вывода данных на основании выходных данных, принимаемых узлом приема, узел передачи для передачи информации установки собственного устройства через устройство обработки информации в устройство отображения, когда принят запрос на изменение установки через устройство обработки информации из устройства отображения, выполненное с возможностью отображения на основании выходных данных, и узел изменения установки для изменения установки собственного устройства согласно пользовательской операции на экране изменения установки, отображаемом на устройстве отображения, на основании информации установки.

Для решения вышеописанной задачи согласно другому варианту осуществления настоящего изобретения предусмотрено устройство отображения информации, включающее в себя узел связи для передачи выходных данных контента в устройство отображения, выполненное с возможностью отображения на основании выходных данных, и выходное устройство, выполненное с возможностью вывода на основании выходных данных, и узел обработки ретрансляции для ретрансляции в узел связи контента изменения установки на основании пользовательской операции на экране изменения установки, отображаемом на устройстве отображения, на основании запроса на изменение установки, из устройства отображения в выходное устройство, причем информация установки подлежит передаче из выходного устройства в устройство отображения согласно запросу на изменение установки, и информация установки подлежит передаче из устройства отображения в выходное устройство.

Для решения вышеописанной задачи, согласно другому варианту осуществления настоящего изобретения, предусмотрено выходное устройство, включающее в себя узел приема для приема выходных данных контента, передаваемого из устройства обработки информации, узел вывода для выполнения вывода данных на основании выходных данных, принимаемых узлом приема, узел получения идентификационной информации для получения идентификационной информации другого выходного устройства через устройство обработки информации, и узел передачи для отправки сообщения с добавлением идентификационной информации, получаемой узлом получения идентификационной информации, или другой идентификационной информации, соответствующей указанной идентификационной информации, в другое выходное устройство через устройство обработки информации.

Узел получения идентификационной информации может включать в себя узел обнаружения операции для обнаружения пользовательской операции, указывающей начало получения идентификационной информации выходного устройства, узел определения устройства обработки информации для определения устройства обработки информации, соединенного с указанным другим выходным устройством из соединяемых устройств обработки информации, когда пользовательская операция обнаружена узлом обнаружения операции, и узел приема идентификационной информации для приема указанной идентификационной информации другого выходного устройства из другого выходного устройства через устройство обработки информации, определенное узлом определения устройства обработки информации.

Сообщение может быть сообщением, указывающим другому выходному устройству переключить устройство обработки информации для приема выходных данных. Сообщение может быть сообщением, указывающим указанному другому выходному устройству выводить данные на основании выходных данных.

Для решения вышеописанной задачи согласно другому варианту осуществления настоящего изобретения предусмотрено выходное устройство, включающее в себя узел приема для приема выходных данных контента, передаваемых из устройства обработки информации, узел вывода для выполнения вывода на основании выходных данных, принимаемых узлом приема, и узел получения идентификационной информации для получения идентификационной информации другого выходного устройства, выполняющего вывод на основании выходных данных, передаваемых из устройства обработки информации через устройство обработки информации. Узел получения идентификационной информации может включать в себя узел обнаружения операции для обнаружения пользовательской операции, указывающей начало получения идентификационной информации другого выходного устройства, узел определения устройства обработки информации для определения устройства обработки информации, соединенного с указанным другим выходным устройством, из соединяемых устройств обработки информации, когда пользовательская операция обнаружена узлом обнаружения операции, и узел приема идентификационной информации для приема идентификационной информации указанного другого выходного устройства из другого выходного устройства через устройство обработки информации, определенное узлом определения устройства обработки информации.

Выходное устройство может дополнительно включать в себя узел передачи для передачи сообщения в указанное другое выходное устройство через указанное устройство обработки информации. К сообщению может быть добавлена идентификационная информация, получаемая узлом получения идентификационной информации, или другая идентификационная информация, соответствующая идентификационной информации.

Выходное устройство может дополнительно включать в себя узел передачи для передачи запроса на изменение установки с добавленной идентификационной информацией, получаемой узлом получении идентификационной информации, или другой идентификационной информацией, соответствующей указанной идентификационной информации, в другое выходное устройство через устройство обработки информации, узел генерирования отображения для генерирования экрана изменения установки на основании информации установки, передаваемой из указанного другого выходного устройства через устройство обработки информации, согласно запросу на изменение установки, и узел обнаружения операции для обнаружения пользовательской операции. Узел передачи может передавать в устройство обработки информации контент изменения установки на основании пользовательской операции, обнаруживаемой узлом обнаружения операции на экране изменения установки.

Для решения вышеописанной задачи согласно другому варианту осуществления настоящего изобретения предусмотрен способ получения идентификационной информации выходного устройства, включающего в себя узел приема для приема выходных данных контента, переданного из устройства обработки информации, и узел вывода для выполнения вывода на основании выходных данных, принятых узлом приема, для получения идентификационной информации от другого выходного устройства, причем способ содержит этапы, на которых обнаруживают пользовательскую операцию, указывающую начало получения идентификационной информации другого выходного устройства, определяют устройство обработки информации, соединенное с указанным другим выходным устройством из соединяемых устройств обработки информации, когда пользовательскую операцию обнаруживают на этапе обнаружения операции, и принимают идентификационную информацию указанного другого выходного устройства из другого выходного устройства через устройство обработки информации, определенное на этапе определения устройства обработки информации.

Для решения вышеописанной задачи согласно другому варианту осуществления настоящего изобретения предусмотрено выходное устройство, включающее в себя узел приема для приема выходных данных контента, передаваемого из устройства обработки информации, узел вывода для выполнения вывода на основании выходных данных, принимаемых узлом приема, и узел подачи идентификационной информации для подачи идентификационной информации собственного устройства в другое выходное устройство, выполняющее вывод на основании выходных данных, передаваемых из устройства обработки информации, через устройство обработки информации. Узел подачи идентификационной информации может включать в себя узел обнаружения операции для обнаружения пользовательской операции, указывающей начало подачи идентификационной информации собственного устройства, узел управления соединением для соединения собственного устройства с заданным устройством обработки информации, когда пользовательская операция обнаружена узлом обнаружения операции, и узел передачи идентификационной информации для передачи идентификационной информации собственного устройства в указанное другое выходное устройство через заданное устройство обработки информации, когда выполняется запрос идентификационной информации из указанного другого выходного устройства через заданное устройство обработки информации.

Для решении вышеописанной задачи согласно другому варианту осуществления настоящего изобретения предусмотрен способ подачи идентификационной информации выходного устройства, включающего в себя узел приема для приема выходных данных контента, передаваемого из устройства обработки информации, и узел вывода для выполнения вывода на основании выходных данных, принимаемых узлом приема, для подачи идентификационной информации в другое выходное устройство, причем способ включает в себя этапы, на которых обнаруживают пользовательскую операцию, указывающую начало подачи идентификационной информации собственного устройства, соединяют собственное устройство с заданным устройством обработки информации, когда пользовательскую операцию обнаруживают на этапе обнаружения операции, и передают идентификационную информацию собственного устройства в указанное другое выходное устройство через заданное устройство обработки информации, когда выполняют запрос идентификационной информации из указанного другого выходного устройства через заданное устройство обработки информации.

Преимущественные эффекты изобретения

Как описано выше, согласно системе обработки информации устройству отображения, выходному устройству, устройству обработки информации, способу получения идентификационной информации и способу подачи идентификационной информации настоящего изобретения, пользователь может плавно изменять установку выходного устройства (устройства-потребления), такого как устройство отображения и устройство вывода звука, подсоединенного к тому же самому устройству-источнику.

Краткое описание чертежей

Фиг.1 - пояснительный вид, показывающий пример общей конфигурации системы обработки информации согласно настоящему варианту осуществления.

Фиг.2 - блок-схема, показывающая пример конфигурации аппаратных средств устройства-источника согласно настоящему варианту осуществления.

Фиг.3 - блок-схема, показывающая пример конфигурации аппаратных средств устройства отображения согласно настоящему варианту осуществления.

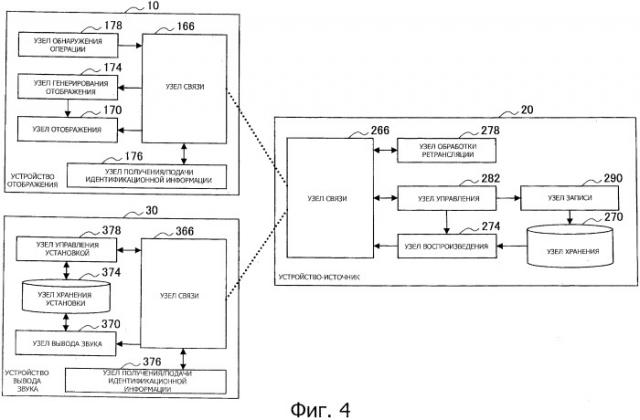

Фиг.4 - функциональная блок-схема, показывающая пример конфигурации устройства отображения, устройства-источника и устройства вывода звука.

Фиг.5 - блок-схема последовательности операций, показывающая алгоритм работы в начале просмотра контента в системе обработки информации согласно настоящему варианту осуществления.

Фиг.6 - пояснительный вид, показывающий частный пример экрана статуса устройства-источника.

Фиг.7 - блок-схема последовательности операций, показывающая алгоритм работы во время изменения установки устройства вывода звука в системе обработки информации согласно настоящему варианту осуществления.

Фиг.8 - пояснительный вид, показывающий частный пример экрана изменения установки синхронизации озвучивания.

Фиг.9 - блок-схема последовательности операций, показывающая алгоритм работы во время переключения устройства-источника в системе обработки информации согласно настоящему варианту осуществления.

Фиг.10 - блок-схема последовательности операций, показывающая алгоритм работы во время переключения вывода звука в устройство вывода звука в системе обработки информации согласно настоящему варианту осуществления.

Фиг.11 - функциональная блок-схема, показывающая пример конфигурации системы обработки информации согласно модификации.

Фиг.12 - вид, показывающий конфигурацию системы (конфигурацию сети), описывающую работу во время обмена идентификационной информации (во время установки формирования пары).

Фиг.13 - блок-схема (1/3), показывающая алгоритм операции установки формирования пары в устройстве отображения (Потребитель 1) и устройстве вывода звука (Потребитель 2).

Фиг.14 - блок-схема (2/3), показывающая алгоритм операции установки формирования пары в устройстве отображения (Потребитель 1) и устройстве вывода звука (Потребитель 2).

Фиг.15 - блок-схема (3/3), показывающая алгоритм операции установки формирования пары в устройстве отображения (Потребитель 1) и устройстве вывода звука (Потребитель 2).

Фиг.16 - вид, показывающий пример отображения сообщения, окончательно побуждающего пользователя и проверке формирования пары в устройстве отображения.

Фиг.17 - блок-схема последовательности операций, показывающая один пример результирующей обработки приложения проверки пользователя.

Фиг.18 - блок-схема последовательности операций, показывающая алгоритм операции запроса статуса и операции обмена ID (идентификационной информации) устройства вывода звука.

Осуществление изобретения

Здесь и далее предпочтительные варианты осуществления настоящего изобретения будут подробно описаны со ссылкой на прилагаемые чертежи. Следует отметить, что в этом описании и на чертежах элементы, которые имеют, по существу, одинаковое назначение и структуру, обозначены одинаковыми позициями и повторное пояснение опущено.

"Наилучший способ осуществления изобретения" будет описан в следующем порядке.

1. Общая конфигурация системы обработки информации согласно настоящему варианту осуществления.

2. Конфигурация аппаратных средств.

3. Функции и работа системы обработки информации

В начале просмотра контента

Во время изменения установки устройства вывода звука

Во время переключения устройства-источника

Во время переключения вывода звука в устройстве вывода звука.

4. Модификация системы обработки информации согласно настоящему варианту осуществления.

5. Работа во время обмена идентификационной информации (во время установки формирования пары).

6. Дополнение.

1. Общая конфигурация системы обработки информации согласно настоящему варианту осуществления

Сначала будет описана полная конфигурация системы 1 обработки информации согласно настоящему варианту осуществления.

Фиг.1 изображает пояснительную схему, показывающую общую конфигурацию системы 1 обработки информации, согласно настоящему варианту осуществления. Как показано на фиг.1, система 1 обработки информации согласно настоящему варианту осуществления включает в себя множество устройств 10A-10C отображения, множество устройств-источников 20A и 20B, антенну 22 и устройство 30 вывода звука. Здесь устройства 10A-10C отображения и устройство 30 вывода звука конфигурируют выходное устройство. Кроме того, устройства-источники 20A и 20B конфигурируют устройство обработки информации.

В описании различные буквы, стоящие после одной и той же позиции, служат для различения каждой из множества конфигураций, имеющих в сущности одно и то же назначение. Однако если каждая из множества конфигураций, имеющих одно и то же назначение, не требует различения, она обозначается только номером позиции. Например, если устройства 10А и 10В отображения не нуждаются в различении, то на них просто ссылаются вместе как на устройство 10 отображения.

Широковещательная станция 12 передает данные контента программы телевизионного широковещания через радиоволну, выделенную сеть связи и т.п. Телевизионное широковещание может быть телевизионным широковещанием произвольного способа, такого как широковещание ШС (BS) (широковещательный спутник), широковещание CC (CS) (спутник связи), цифровое наземное широковещание, аналоговое наземное широковещание и кабельное широковещание. Широковещательная станция 12 может передавать информацию, которая относится к данным (например, EPG: электронная программа передач) контента программы, наряду с данными контента программы. Данные контента программы, переданные из широковещательной станции 12, принимаются антенной 22 и подаются в устройство 10 отображения и устройство-источник 20.

Устройство 10 отображения и устройство-источник 20 могут также получать данные контента из сервера предоставления контента через сеть. Данные контента включают в себя произвольные данные, такие как аудиоданные, включающие в себя музыку, лекции и радиопрограммы, видеоданные, включающие в себя фильмы, телевизионные программы, видеопрограммы, фотографии, документы, картины и графические изображения, игры и программное обеспечение.

Сеть может включать в себя сеть линий связи общего пользования, такую как Интернет, сеть телефонных линий связи и сеть спутниковой связи, различные типы ЛВС (LAN) (локальная вычислительная сеть) и ГВС (WAN) (глобальная вычислительная сеть), включающей в себя Ethernet (зарегистрированный товарный знак) и т.п. Сеть может также включать в себя сеть выделенных линий связи, таких как ИП-ВЧС (IP-VPN) (Интернет-протокол - виртуальная частная сеть).

Более того, устройство 10 отображения и устройство-источник 20 могут также получать данные контента с подключенного носителя информации. Носитель информации может быть носителем информации, таким как энергонезависимая память, магнитный диск, оптический диск и МО (МО) (магнитооптический) диск. Энергонезависимая память включает в себя ЭСППЗУ (EEPROM) (электрически-стираемое программируемое постоянное запоминающее устройство) и ПППЗУ (EPROM) (перепрограммируемое постоянное запоминающее устройство). Магнитный диск включает в себя жесткий диск и диск с магнитным телом в форме диска. Оптический диск включает в себя КД (CD) (компакт-диск), ЦУД-3 (DVD-R) (цифровой универсальный диск-записываемый) и BD (диск Blu-Ray (зарегистрированный товарный знак)).

Устройство-источник 20 может быть соединено с устройством 10 отображения и устройством 30 вывода звука и передает данные контента (данные для вывода контента, включающие в себя, например, данные фильмов и аудиоданные) в устройство 10 отображения или устройство 30 вывода звука, которые соединены с устройством-источником 20.

Например, в настоящем варианте осуществления устройство 30 вывода звука связано с устройством 10A отображения, которое используется совместно с устройством 30 вывода звука во время просмотра контента. При этом устройство-источник 20 передает данные фильма контента в устройство 10А отображения, а также передает аудиоданные контента в устройство 30 вывода звука, связанного с устройством 10A отображения.

Для того чтобы связать устройство 10A отображения с устройством 30 вывода звука, формируют пару из устройства 10A отображения и устройства 30 вывода звука, другими словами, выполняют обмен идентификационной информацией (идентификационной информации, которая уникальна для каждого устройства, такого как ID устройства или т.п.). Подробное объяснение по установке формирования пары будет описано позже.

Устройство-источник 20 может получать данные контента произвольным способом, описанным выше. Описание будет здесь и далее представлено с упором на пример записи данных контента, полученного с помощью устройства-источника 20, во встроенном носителе информации и передачи данных контента, записанных на носителе информации.

Пример, в котором устройство-источник 20, устройство 10 отображения и устройство 30 вывода звука имеют беспроводное соединение, показан на фиг.1, но настоящее изобретение не ограничено таким примером. Например, устройство-источник 20, устройство 10 отображения и устройство 30 вывода звука могут быть соединены с фиксированной линией связи HDMI (мультимедийный интерфейс высокой четкости), компонентом и т.п.Если устройство-источник 20, устройство 10 отображения и устройство 30 вывода звука имеют беспроводное соединение, то можно применить произвольный способ беспроводной связи, обеспечивающий двунаправленную связь.

На фиг.1 устройство-источник 20, такое как устройство обработки домашнего видео или PC (персональный компьютер), показано в качестве одного примера устройства обработки информации, но устройство обработки информации не ограничено таким примером. Например, устройство обработки информации может быть PDA (карманный персональный компьютер), домашним игровым устройством, домашним электронным устройством, портативным устройством обработки видео, портативным игровым устройством, тюнером, селектором входа, соединенным с множеством устройств воспроизведения и т.п.

Устройство 10 отображения отображает контент и выводит звук на основании данных контента, переданных из подключенного устройства-источника 20. Однако устройство 10 отображения отображает контент только в том случае, если вывод звука производят из устройства 30 вывода звука. Устройство 10 отображения может быть устройством отображения ЭЛТ (CRT) (электронно-лучевая трубка), жидкокристаллическим устройством отображения (ЖК-дисплей (LCD)) или устройством ОСИД (OLED) (органический светоизлучающий диод). Кроме того, устройство 10 отображения может быть произвольным устройством отображения информации, подобным устройству-источнику 20.

Устройство 30 вывода звука представляет собой выходное устройство для выполнения вывода звука контента на основании аудиоданных, переданных из устройства-источника 20, которое соединено с ним. Это устройство 30 вывода звука является, например, усилителем АВ (AV) или подобным.

В системе 1 обработки информации согласно настоящему изобретению каждое устройство 10А-10С отображения и устройство 30 вывода звука можно соединить с произвольным устройством-источником 20А или 20В. На фиг.1 показано посредством примера состояние, в котором устройство 10А отображения и устройство 30 вывода звука подсоединены к устройству-источнику 20А, а устройство 10В отображения подсоединено к устройству-источнику 20В.

Здесь устройство 10 отображения имеет различные ГПИ (GUI) (графический пользовательский интерфейс), позволяющих пользователю устанавливать устройство 10 отображения, переключать контент, выбирать устройство-источник 20 для соединения или т.п., посредством работы с ГПИ, который будет отображаться на устройстве 10 отображения.

С другой стороны, устройство 30 вывода звука обычно имеет недостаточно собственных функций отображения по сравнению с устройством 10 отображения, что может затруднить использование только устройства 30 вывода звука для изменения конфигурации устройства 30 вывода звука. Например, трудно регулировать синхронизацию озвучивания или изменять режим объемного звучания, если это не выполнено при подтверждении фильма. Если устройство 30 вывода звука соединено с устройством 10 отображения через канал передачи, допускающий взаимную и прямую связь, то конфигурацию устройства 30 вывода звука можно изменить в устройстве 10 отображения. Однако нет такого канала передачи, который существовал бы в системе обработки информации согласно настоящему варианту осуществления.

Система 1 обработки информации согласно настоящему варианту осуществления была выполнена с учетом вышеупомянутой ситуации. Согласно системе 1 обработки информации настоящего варианта осуществления, даже если устройство 30 вывода звука и устройство 10 отображения не соединены непосредственно, изменение конфигурации устройства 30 вывода звука может быть выполнено в устройстве 10 отображения. Ниже будут подробно описаны устройство 10 отображения, устройство 20 источника и устройство 30 вывода звука, конфигурирующие такую систему 1 обработки информации.

2. Конфигурация аппаратных средств

Фиг.2 изображает блок-схему, показывающую конфигурацию аппаратных средств устройства-источника 20. Устройство-источник 20 включает в себя ЦПУ (CPU) (центральное процессорное устройство 201), ПЗУ (ROM) (постоянное запоминающее устройство) 202 и ОЗУ (RAM) (оперативное запоминающее устройство) 203 и шины 204 главного процессора. Устройство-источник 20 включает в себя мост 205, внешнюю шину 206, интерфейс 207, входное устройство 208, выходное устройство 210, устройство (НЖД (HDD)) 211 хранения, дисковод 212 и устройство 215 связи.

ЦПУ 201 функционирует в качестве арифметического процессора и управляет в целом работой устройства-источника 20 согласно различным типам программ. ЦП 201 может быть микропроцессором. ПЗУ 202 сохраняет программы, которые будут использоваться ЦПУ 201, рабочие параметры и т.п. ОЗУ 203 временно сохраняет программы, которые используются при выполнении ЦПУ 201, параметры, которые, соответственно, изменяются при выполнении и т.п. Они взаимно соединены с помощью шины 204 главного процессора, сконфигурированной шиной ЦПУ и т.п.

Шина 204 главного процессора подсоединяется к внешней шине 206, такой как шина PCI (взаимное соединение/интерфейс периферийных устройств), через мост 205. Шина 204 главного компьютера, мост 205 и внешняя шина 206 не обязательно должны иметь отдельную конфигурацию, и их функции можно выполнить на одной шине.

Входное устройство 208 сконфигурировано средством ввода для ввода пользователем информации, таким как мышь, клавиатура, сенсорная панель, кнопка, микрофон, переключатель или рычаг, схема управления вводом для выработки сигнала ввода на основании ввода пользователем и вывода того же самого в ЦПУ 201 и т.п. Пользователь устройства-источника 20 может вводить различные типы данных и указывать операцию обработки относительно устройства-источника 20 посредством работы входного устройства 208.

Выходное устройство 210 включает в себя устройство отображения, такое как устройство отображения ЭЛТ (CRT) (электронно-лучевая трубка), жидкокристаллическое устройство отображения (ЖК-дисплей (LCD)), устройство ОСИД (OLED) (органический светоизлучающий диод) и лампа. Выходное устройство 210 включает в себя устройство вывода звука, такое как громкоговоритель и наушники. Выходное устройство 210 выводит воспроизводимый контент. В частности, устройство отображения отображает различные типы информации, такие как воспроизведенные видеоданные в виде текста или изображений. Устройство вывода звука преобразует воспроизведенные аудиоданные и так далее в звук и выводит его.

Устройство 211 хранения представляет собой устройство для хранения данных, выполненное в качестве одного примера узла хранения устройства-источника 20 согласно настоящему варианту осуществления. Устройство 211 хранения может включать в себя среду хранения, устройство записи для записи данных в среду хранения, устройство считывания для считывания данных с носителя информации, устройство удаления для удаления данных, записанных на носителе информации и т.п. Устройство 211 хранения сконфигурировано с помощью НЖД (HDD) (накопитель на жестком диске) и т.п. Устройство 211 хранения приводит в действие жесткий диск и сохраняет программы, которые будут выполняться ЦПУ 201, и различные типы данных. Данные контента записываются в устройстве 211 хранения.

Дисковод 212 представляет собой устройство записи/устройство считывания носителя информации и входит в состав устройства-источника 20 или подсоединяется снаружи. Дисковод 212 считывает информацию, записанную в подключенном съемном носителе 24 информации, таком как магнитный диск, оптический диск, магнитооптический диск или полупроводниковая память, и выводит информацию в ОЗУ 203.

Устройство 215 связи представляет собой интерфейс связи, сконфигурированный
