Широкополосный циркулятор

Широкополосный циркулятор

Иллюстрации

Показать все

Реферат

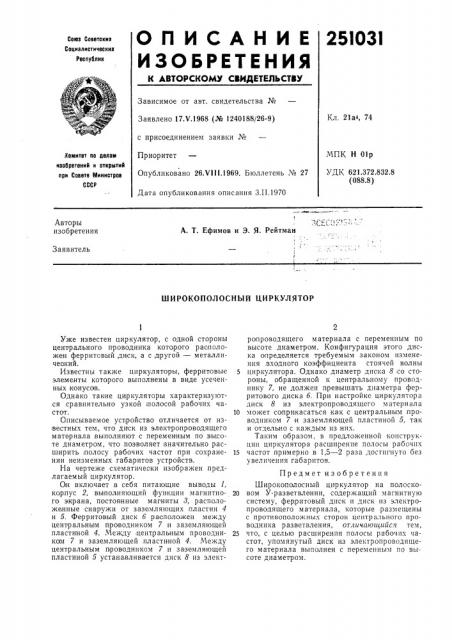

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

251031

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 21а4, 74

Заявлено 17.Ч.1968 (№ 1240188/26-9) с присоединением заявки №

Приоритет

Опубликовано 26.V111.1969. Бюллетень № 27

Дата опубликования описания З.I I.1970

МПК Н 01р

УДК 621.372.832,8 (088.8) Хомитет по делам изобретений и открытий при Совете Министров

СССР!

А. T. Ефимов и Э. Я. Рейтман

Авторы изобретения

Заявитель

Ш И РОКО ПОЛ О СН Ы Й ЦИ Р КУЛЯ ТОР

Уже известен циркулятор, с одной стороны центрального проводника которого расположен ферритовый диск, а с другой — металлический.

Известны также циркуляторы, ферритовые элементы кото рого выполнены в виде усеченных конусов.

Однако такие циркуляторы характеризуются сравнительно узкой полосой рабочих частот.

Описываемое устройство отличается от из вестных тем, что диск из электропроводящего материала, выполняют с переменным по высоте диаметром, что позволяет значительно расширить полосу рабочих частот при сохранении неизменных габаритов устройств.

На чертеже схематически изображен, предлагаемый циркулятор.

Он включает .в себя питающие выводы 1, корпус 2, вьополняющий функции магнитного экрана, постоянные магниты 8, расположенные снаружи от заземляющих:пластин 4 и 5. Ферритовый диск б расположен между центральным проводником 7 и заземляющей пластиатой 4. Между центральным проводником 7 и заземляющей пластиной 4. Между центральным .проводником 7 и заземляющей пластиной 5 устанавливается диск 8 из электропроводящего материала с переменным по высоте диаметром. Конфигурация этого диска определяется требуемым законом изменения,входного коэффициента стоячей волны

5 циркулятора. Однако диаметр, диска 8.со стороны, обращенной к центральному проводнику 7, не должен превышать диаметра ферритового диска б. При настройке циркулятора диск 8 из электропроводящего м атериала

10 может соприкасаться как с центральным,проводником 7 и заземляющей пластиной 5, так и отдельно с каждым из нпх.

Таким образом, в предложенной конструкции циркулятора расширение полосы рабочих

15 частот примерно в 1,5 — 2 раза достигнуто без увеличения габаритов.

Предмет изобретения

Широкополосный циркулятор на полоско20 вом У-разветвлении, содержащий магнитную систему, ферритовый диск и диск из электропроводящего материала, которые, размещены с противоположных сторон центрального проводника разветвления, отличаюи(ий ся тем, 25 что, с целью расширения полосы рабочих частот, упомянутый диск из электропроводящего материала выполнен с переменным по высоте диаметром.

251031

3 4 6 7

1 2
