Устройство приема, способ приема и устройство передачи

Устройство приема, способ приема и устройство передачи

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству приема, способу приема и устройству передачи.

Уровень техники

Ожидается, что услуга трехмерной (3D) широковещательной передачи станет широкодоступной. Услуга 3D широковещательной передачи позволяет зрителю наслаждаться стереоскопическим видеоизображением в результате отображения трехмерных изображений. Для обеспечения услуги 3D широковещательной передачи, предполагается, что желательно, чтобы удовлетворялись описанные ниже требования.

Например, программа канала, в которой отображают трехмерные изображения или содержание (3D канал), в котором отображают трехмерные изображения (3D содержание) не обязательно должны быть сформированы исключительно из сигналов, предназначенных для отображения трехмерных изображений (3D сигналов). Считается, что трехмерные изображения более вероятно используются для части программы или для части содержания. В случае широковещательной передачи, если трехмерные изображения постоянно отображают на экране, зритель устает при их просмотре. Кроме того, стоимость производства повышается, если вся программа или содержание будут сформированы как 3D совместимые. Кроме того, 3D выражение эффективно только для ограниченного типа видеоизображений. Поэтому, предполагается, что услуга 3D широковещательной передачи будет использоваться ограниченно таким образом, что только определенная программа или только определенная сцена отображаются в трехмерном изображении.

Кроме того, даже когда трехмерные изображения должны быть отображены в результате 3D широковещательной передачи, необходимо обеспечить, чтобы видеосигнал мог быть передан, используя нормальную полосу широковещательной передачи. Поэтому, даже когда только часть программы или часть содержания будут произведены как 3D совместимые, желательно, чтобы более широкая полоса не потребовалась по сравнению со случаем отображения нормальных, двумерных (2D) изображений.

Кроме того, желательно, чтобы услугу или содержание для 3D части можно было использовать также при использовании известного приемника, который не выполнен с возможностью отображения трехмерных изображений. По этой причине, даже при использовании приемника, выполненного с возможностью отображения трехмерных изображений, необходимо разработать приемник таким образом, чтобы 3D часть можно было просматривать как 2D изображение.

Кроме того, даже когда 3D программу или 3D содержание принимают с помощью приемника, который выполнен с возможностью отображения трехмерных изображений (3D совместимый приемник), пользователь 3D совместимого приемника может не желать просматривать видео в 3D. Поэтому, желательно, чтобы 3D совместимый приемник обеспечивал для пользователя возможность выбора либо просмотра 2D видеоизображения, или просмотра 3D видеоизображения, и переключения между ними. Кроме того, когда 2D видеоизображение отображают с использованием 3D совместимого приемника, предпочтительно обеспечить качество изображения, эквивалентное нормальному 2D видеоизображению.

Технология, которая выполняет переключение между 2D видеосодержанием и 3D видеосодержанием, и которая выполняет отображение, используя 3D совместимый приемник, раскрыта, например, в публикации № JP-A-2005-6114 заявки на японский патент и в публикации № JP-A-2007-13994 заявки на японский патент.

Сущность изобретения

Однако при использовании известных технологий, предполагается, что переключение между 2D видеосодержанием и 3D видеосодержанием выполняют, используя один поток. Способ передачи видеоданных, который совместим, как с 3D совместимым приемником, так и с 3D несовместимым приемником, не учитывается.

Учитывая описанное выше, предпочтительно, чтобы настоящее изобретение обеспечивало устройство приема, способ приема, устройство передачи и компьютерную программу, которые являются новыми и улучшенными, и которые обеспечивают возможность, в случае, когда поток для отображения 3D видеоизображения передают отдельно от потока для отображения 2D видеоизображения, передачи информации для переключения между 2D видеоизображением и 3D видеоизображением, сопровождающим широковещательную передачу, и которые обеспечивают, на стороне приемника, возможность анализировать информацию для отображения переключения между 2D видеоизображением и 3D видеоизображением.

В соответствии с вариантом выполнения настоящего изобретения предложено устройство приема, которое включает в себя блок приема, который принимает данные изображения, на основе которых отображают стереоскопическое изображение на определенном участке программы в канале широковещательной передачи, информацию описания процедуры, которая содержит информацию источника передачи данных стереоскопического изображения при отображении стереоскопического изображения, передаваемого вместе с сигналами широковещательной передачи, и информацию инструкции переключения, которая обозначает моменты времени в соответствии с инструкцией для переключения стереоскопического изображения, передаваемого с использованием сигналов широковещательной передачи, блок анализа информации описания процедуры, который анализирует информацию описания процедуры, принимаемую блоком приема, и который переключает источник подачи данных стереоскопического изображения на основе результата анализа, блок уведомления переключателя, который ожидает информацию инструкции переключения данных стереоскопического изображения на основе анализа информации описания процедуры блоком анализа информации описания процедуры, и уведомления блока анализа информации описания процедуры, когда была принята информация инструкции переключения для переключения данных стереоскопического изображения, и блок управления воспроизведением, который переключается на воспроизведение данных стереоскопического изображения на основе информации об источнике передачи из блока анализа информации описания процедуры и инструкции переключения для данных стереоскопического изображения из блока анализа информации описания процедуры.

Если ES (ЭП, элементарный поток), установленный источником подачи, отличается от ES, установленного сигналом широковещательной передачи, блок управления воспроизведением может принимать ES и переключаться на его воспроизведение, установленный источником подачи, в соответствии с результатом анализа информации описания процедуры.

Когда источник подачи данных стереоскопического изображения обеспечивает потоковую передачу из сервера, как результат анализа блока анализа информации описания процедуры, подтверждающий, имеет ли устройство приема функцию приема потоковой передачи, блок управления воспроизведением может принимать и переключаться на воспроизведение данных потоковой передачи, передаваемых из сервера, установленного источником подачи.

Когда источник подачи данных стереоскопического изображения должен быть заранее загружен перед участком, как результат анализа блока анализа информации описания процедуры, блок управления воспроизведением может подтверждать, имеет ли устройство приема функцию загрузки, и были ли данные стереоскопического изображения заранее загружены в устройство приема, переключается на данные воспроизведения, установленные источником подачи, в соответствии с результатом анализа информации описания продолжающейся процедуры.

В соответствии с другим вариантом выполнения настоящего изобретения предусмотрен способ приема, который включает в себя, принимают данные изображения, на основе которых отображают стереоскопическое изображение на некотором участке программы в канале широковещательной передачи, информацию описания процедуры, которая содержит информацию источника подачи данных стереоскопического изображения во время отображения стереоскопического изображения, передаваемого вместе с сигналами широковещательной передачи и, которая включает в себя, и информацию инструкции переключения, которая обозначает моменты времени для переключения в соответствии с инструкцией на стереоскопическое изображение, передаваемую вместе с сигналами широковещательной передачи, анализируют информацию описания процедуры, принимаемую блоком приема, и переключают источник подачи данных стереоскопического изображения на основе результата анализа, ожидают информации инструкции переключения данных стереоскопического изображения на основе анализа информации описания процедуры и уведомляют о переключении данных стереоскопического изображения, когда принимают информацию инструкции переключения, и управляют воспроизведением, при котором выполняют переключение на воспроизведение данных стереоскопического изображения, на основе информации источника подачи, полученной как результат этапа анализа информации описания процедуры и инструкции переключения на данные стереоскопического изображения на этапе уведомления переключения.

В соответствии с другим вариантом выполнения настоящего изобретения, предложено устройство передачи, которое включает в себя блок генерирования информации описания процедуры, который генерирует информацию описания процедуры, которая содержит информацию источника подачи данных стереоскопического изображения при отображении данных стереоскопического изображения, на основе которых отображают стереоскопическое изображение на некотором участке программы в канале широковещательной передачи, и блок передачи, который передает информацию описания процедуры, генерируемую блоком генерирования информации описания процедуры, вместе с сигналами широковещательной передачи.

В соответствии с другим вариантом выполнения настоящего изобретения предложена компьютерная программа, обеспечивающая выполнение компьютером следующих этапов, принимают данные изображения, на основе которых отображают стереоскопическое изображение на некотором участке программы в канале широковещательной передачи, информацию описания процедуры, которая содержит информацию источника подачи данных стереоскопического изображения во время отображения стереоскопического изображения, передаваемого вместе с сигналами широковещательной передачи, и информацию инструкции переключения, которая обозначает моменты времени переключения в соответствии с инструкцией, для на стереоскопическое изображение, передаваемую вместе с сигналами широковещательной передачи, анализируют принятую информацию описания процедуры и переключают источник подачи данных стереоскопического изображения на основе результата анализа, ожидают информацию инструкции переключения данных стереоскопического изображения на основе анализа информации описания процедуры, и уведомляют о переключении на данные стереоскопического, когда принимают информацию инструкции переключении, и управляют воспроизведением, при котором выполняют переключение на воспроизведение данных стереоскопического изображения на основе информации источника подачи, полученной как результат этапа анализа информации описания процедуры, и инструкции переключения на данные стереоскопического изображения на этапе уведомления.

В соответствии с настоящим изобретением, описанным выше, возможно предусмотреть устройство приема, способ приема, устройство передачи и компьютерную программу, которые являются новыми и улучшенными, и которые обеспечивают возможность, в случае, когда поток для отображения 3D видеоизображения передают отдельно от потока для отображения 2D видеоизображения, передавать информацию для переключения между 2D видеоизображением и 3D видеоизображением, сопровождающую широковещательную передачу, и которые обеспечивают, на стороне приемника, возможность анализа информации для отображения переключения между 2D видеоизображением и 3D видеоизображением.

Краткое описание чертежей

На фиг.1 показана пояснительная схема, представляющая концепцию режима работы, в котором 3D поток передают через дополнительную полосу пропускания;

на фиг.2 показана пояснительная схема, представляющая изменения режима среды передачи на участке 3D видеоизображения;

на фиг.3 показана пояснительная схема, представляющая конфигурацию уровня сигналов, используемых в варианте выполнения настоящего изобретения;

на фиг.4 показана пояснительная схема, представляющая конфигурацию сервера в соответствии с вариантом выполнения настоящего изобретения;

на фиг.5 показана пояснительная схема, представляющая конфигурацию терминала в соответствии с вариантом выполнения настоящего изобретения;

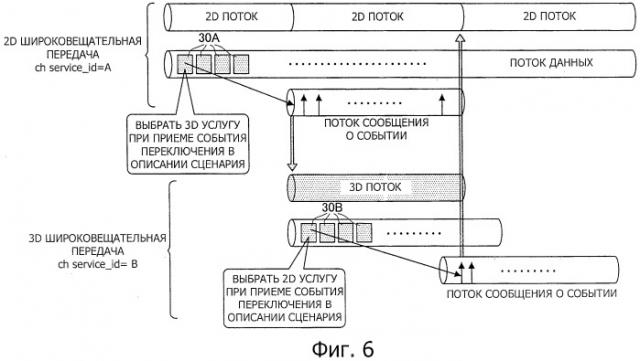

на фиг.6 показан пояснительный вид, представляющий обзор процесса переключения между 2D каналом широковещательной передачи и 3D каналом широковещательной передачи по сценарию;

на фиг.7А показана блок-схема последовательности операций, представляющая процесс переключения между 2D каналом широковещательной передачи и 3D каналом широковещательной передачи по сценарию;

на фиг.7В показана блок-схема последовательности операций, представляющая процесс переключения между 2D каналом широковещательной передачи и 3D каналом широковещательной передачи по сценарию;

на фиг.8 показан пояснительный вид, представляющий обзор обработки переключения между 2D каналом широковещательной передачи и 3D каналом широковещательной передачи по сценарию;

на фиг.9 показана блок-схема последовательности операций, представляющая процесс переключения между 2D каналом широковещательной передачи и 3D каналом широковещательной передачи по сценарию;

на фиг.10 показан пояснительный вид, представляющий обзор процесса переключения между 2D каналом широковещательной передачи и воспроизведением загруженного 3D содержания по сценарию; и

на фиг.11 показана блок-схема последовательности операций, представляющая процесс переключения между 2D каналом широковещательной передачи и воспроизведением загруженного 3D содержания по сценарию;

Подробное описание изобретения

Ниже будут подробно описаны предпочтительные варианты воплощения настоящего изобретения со ссылкой на приложенные чертежи. Следует отметить, что в данном описании и на приложенных чертежах конструктивные элементы, которые имеют, по существу, одну и ту же функцию и структуру, обозначены одинаковыми номерами ссылочных позиций, и повторное пояснение этих конструктивных элементов исключено.

Следует отметить, что пояснение будет приведено в порядке, показанном ниже.

1. Предполагаемые системы передачи видеоизображения

2. Режим среды передачи на участке 3D видеоизображения

3. Конфигурация уровня сигналов

4. Конфигурация сервера

5. Конфигурация терминала

6. Интерфейс сценария

7. Обработка переключения между 2D каналом широковещательной передачи и 3D каналом широковещательной передачи по сценарию;

7-1. Обработка переключения между 2D каналом широковещательной передачи и 3D каналом широковещательной передачи

7-2. Обработка переключения между 2D каналом широковещательной передачи и 3D потоковой передачей

7-3. Обработка переключения между 2D каналом широковещательной передачи и воспроизведением загруженного 3D содержания по сценарию;

8. Заключение

1. Предполагаемая система передачи видеоизображения

Вначале, перед подробным описанием примерного варианта выполнения настоящего изобретения, будут описаны режимы передачи 3D видеоизображения, которые, как предполагается, составляют предпосылку для варианта выполнения настоящего изобретения. Затем будет описан примерный вариант выполнения настоящего изобретения, который охватывает режимы передачи 3D видеоизображения.

В варианте выполнения настоящего изобретения предпосылкой является то, что режим работы, в котором 3D поток на основе AVC (или на основе MPEG2) передают через дополнительную полосу только в течение периода предоставления 3D видеоданных, по каналу 2D потока. С точки зрения работы, дополнительную полосу может быть трудно подготовить, даже временно. Однако, подготовка дополнительной полосы может быть легко достигнута, если другой элементарный поток (ES) будет подготовлен по одному каналу, если будет подготовлен другой канал, который является физически доступным, если данные загружают заранее через сеть или через станцию широковещательной передачи, или если выполняют потоковую передачу через сеть. На фиг.1 показана пояснительная схема, представляющая концепцию режима работы, в котором 3D поток на основе AVC (или на основе MPEG2) передают по дополнительной полосе.

В этом режиме работы 2D поток используют как основание, и 3D поток передают по другой полосе только в течение периода предоставления 3D видеоизображения (ниже также называется периодом 3D видеоизображения). В результате, когда используется 3D несовместимый приемник, 2D видеоизображение может отображаться также в течение периода 3D видеоизображения без каких-либо изменений. Когда используется 3D совместимый приемник, становится возможным, соответственно, переключаться между отображением 3D видеоизображения и нормальным отображением 2D видеоизображения.

Кроме того, в этом режиме работы, если будет обеспечена полоса, достаточная для передачи множества 3D потоков, достигается совместимость с множеством способов 3D отображения. Примеры способа 3D отображения включают в себя систему с размещением рядом друг с другом, систему с размещением сверху и снизу, и передаваемые видеосигналы, также изменяются в зависимости от способа отображения. На фиг.1 представлен случай, в котором 3D потоки на основе множества способов отображения передают во время периода 3D видеоизображения. В результате передачи 3D потоков на основе множества способов, таким образом, такой режим работы можно использовать, даже когда множество способов отображения существует для 3D совместимых приемников, которые отображают 3D видеоизображение.

3. Режим среды передачи на участке 3D видеоизображения

Далее будет описан пример режима среды передачи на участке 3D видеоизображения. Следующие варианты можно рассмотреть как среды передачи на участке 3D видеоизображения.

(1) Другой ES в потоке широковещательной передачи

(2) Другой TS широковещательной передачи

(3) Потоковая передача

(4) Загрузка

Вначале будет рассмотрена (1) передача 3D потока, с использованием другого элементарного потока (ES) в потоке широковещательной передачи. При использовании такого способа передачи ширина полосы пропускания участка 3D видеоизображения может быть в два раза больше, чем нормальная ширина, или в некоторых случаях больше, и управление полосой широковещательной может стать трудным.

Далее будет рассмотрена (2) передача 3D потока, с использованием другого транспортного потока (TS) широковещательной передачи. При таком способе передачи другой физический канал выбирают автоматически или в результате операции переключения пользователя на участке 3D видеоизображения. Когда участок 3D видеоизображения заканчивается, канал автоматически возвращается к оригинальному каналу. Управление полосой пропускания является трудным, аналогично описанному выше способу (1), однако, поскольку 3D поток передают, используя другой физический канал, существует преимущество, состоящее в том, что повышается степень свободы во время выполнения операции по сравнению с описанным выше способом (1).

Следующей рассмотрим (3) передачу 3D потока с использованием потоковой передачи данных. Такой способ передачи рассматривается как предпочтительный в том, что управление полосой широковещательной передачи не требуется, по сравнению с описанным выше способом (1) и способом (2). Однако, при таком способе, возникают проблемы, которые требуется решить. Примеры этих проблем, которые требуется решить, включают в себя: задержка до установления сеанса между приемником и сервером, который передает 3D поток; перегруженность сети, из-за одновременного доступа от множества приемников в случае одноадресной передачи; и управление положением времени.

Наконец, рассмотрим (4) передачу 3D потока путем загрузки. Аналогично к описанному выше способу (3), управление полосой широковещательной передачи не требуется при этом способе передачи. С этой точки зрения такой способ передачи рассматривают как предпочтительный по сравнению с описанным выше способом (1) и способом (2). Кроме того, достигается высокая степень свободы при выполнении операции, поскольку загрузку можно выполнять, используя широковещательную передачу или передачу данных, и воспроизведение 3D видеоизображения выполняют, используя заранее загруженные данные. В результате, такой способ также рассматривается как предпочтительный в том, что в нем отсутствуют проблемы, которые требуется решить в описанном выше способе (3). С другой стороны, устройство-накопитель, предназначенное для сохранения загруженных данных, требуется в приемнике, и требуется спецификация для обеспечения загрузки данных в приемник до начала участка 3D видеоизображения.

На фиг.2 показана пояснительная схема, представляющая варианты режима среды передачи на участке 3D видеоизображения. Потоки и данные передают из станции 10 широковещательной передачи через антенну 11 или сервер 12, в терминал 20, предусмотренный в каждом доме. Номера (1)-(4) на фиг.2, соответственно, соответствуют способам (1)-(4), описанным выше.

В описанных выше способах (1)-(2) радиоволны, передаваемые через антенну 11, принимают с помощью антенны 22, предусмотренной в каждом доме, и потоки воспроизводят, отображая, таким образом, 3D видеоизображение в терминале 20. При использовании описанного выше способа (3), терминал 20 принимает данные, передаваемые из сервера 12 через сеть 15, такую как Интернет или тому подобное, и воспроизводит потоки, отображая, таким образом, 3D видеоизображение в терминале 20. Кроме того, при использовании описанного выше способа (4) данные загружают заранее в устройство 21 накопитель, которое встроено в терминал 20 (или которое подключено к терминалу 20), и данные в устройстве 21 накопителе воспроизводят на участке 3D видеоизображения, отображая, таким образом, 3D видеоизображение в терминале 20.

Следует отметить, что на фиг.2 предусмотрены другие варианты режима среды передачи на участке 3D видеоизображения, кроме описанных выше. Здесь показано переключение между 2D потоком и 3D потоком в одном ES. Однако, в настоящем варианте выполнения, не рассматривают случай, когда 2D поток и 3D поток переключают в одном ES. Поэтому, пояснения случая, когда 2D поток и 3D поток переключают в одном ES, ниже исключены.

3. Конфигурация уровня сигналов

Далее поясняется конфигурация уровня сигналов при передаче 3D видеоизображения, которая представляет собой предпосылки варианта выполнения настоящего изобретения. На фиг.3 показана пояснительная схема, представляющая конфигурацию уровня сигналов, используемую в варианте выполнения настоящего изобретения.

Первый уровень, который представляет собой нижний уровень, имеет конфигурацию из стека протокола IP, включающего в себя HTTP и TCP/IP, и физического уровня широковещательной передачи, по которому передают сигналы широковещательной передачи.

Второй уровень, расположенный на более высоком уровне относительно первого уровня, представляет собой уровень для транспортного потока. Третий уровень, расположенный на более высоком уровне от второго уровня, представляет собой уровень для передачи PES (пакетированного элементарного потока) и передачи участка.

Четвертый уровень, расположенный на более высоком уровне относительно уровня для передачи PEF, выполнен из уровня для передачи кодированных 2D видеоданных или 3D видеоданных, уровня для передачи кодированных аудиоданных, и уровень для передачи кодированных данных субтитров, отображаемых в 2D видеоизображении или 3D видеоизображении. Четвертый уровень, расположенный на более высоком уровне по сравнению с уровнем для передачи блока, представляет собой уровень для PSI/SI (информация, специфичная для программы/ информация услуги) и для карусели данных. Кроме того, на более высоком уровне относительно уровня карусели данных расположен уровень для передачи сообщения о событии, и уровень для передачи сценария, который представляет собой пример информации описания процедуры в соответствии с настоящим изобретением.

Вариант выполнения настоящего изобретения имеет характеристики, состоящие в том, что 2D видеоизображение и 3D видеоизображение автоматически переключаются в соответствии с информацией, передаваемой со стороны станции широковещательной передачи, используя уровень для сообщения о событии и уровень для сценария, один из примеров информации описания процедуры в соответствии с настоящим изобретением, которая расположена на более высоком уровне относительно уровня для карусели данных, на стороне терминала, который принял информацию.

Конфигурация уровня сигналов, используемых в варианте выполнения настоящего изобретения, поясняется со ссылкой на фиг.3, описанную выше. Далее будет описана конфигурация сервера 12 в соответствии с вариантом выполнения настоящего изобретения.

4. Конфигурация сервера

На фиг.4 показана пояснительная схема, представляющая пример конфигурации сервера 12 в соответствии с вариантом выполнения настоящего изобретения. Ниже конфигурация сервера 12 в соответствии с вариантом выполнения настоящего изобретения будет описана со ссылкой на фиг.4.

Как показано на фиг.4, сервер 12 включает в себя блок 112 генерирования содержания, блок 114 генерирования сценария, блок 116 кодирования и блок 118 передачи.

Блок 112 генерирования содержания генерирует данные видеосодержания, включающего в себя 2D видеоизображение или 3D видеоизображение. Данные видеосодержания, генерируемые блоком 112 генерирования содержания, могут отображаться в терминале 20, как 2D видеоизображение или 3D видеоизображение. Данные видео содержания, генерируемые блоком 112 генерирования содержания, передают в блок 116 кодирования.

Блок 114 генерирования сценария представляет собой пример информации описания процедуры в соответствии с настоящим изобретением, и генерирует сценарий для автоматического переключения 2D видеоизображения и 3D видеоизображения в терминале 20. Сценарий, который генерирует блок 114 генерирования сценария, передают в блок 116 кодирования. Следует отметить, что интерфейс, который обеспечивает возможность автоматического переключения между 2D видеоизображением и 3D видеоизображением в сценарии, генерируемом блоком 114 генерирования сценария, будет описан ниже.

Блок 116 кодирования кодирует, используя заданную систему кодирования, данные видео содержания, генерируемые блоком 112 генерирования содержания, и сценарий, генерируемый блоком 114 генерирования сценария. Данные, кодированные блоком 116 кодирования, передают в блок 118 передачи.

Блок 118 передачи передает данные, кодированные блоком 116 кодирования. Данные, кодированные блоком 116 кодирования, могут быть переданы через антенну 11, или могут быть переданы через сеть 15.

Пример конфигурации сервера 12 в соответствии с вариантом выполнения настоящего изобретения описан выше со ссылкой на фиг.4. Далее будет описана конфигурация терминала 20 в соответствии с вариантом выполнения настоящего изобретения.

5. Конфигурация терминала

На фиг.5 показана пояснительная схема, представляющая пример конфигурации терминала 20 в соответствии с вариантом выполнения настоящего изобретения. Ниже конфигурация терминала 20 в соответствии с вариантом выполнения настоящего изобретения будет описана со ссылкой на фиг.5.

Как показано на фиг.5, терминал 20 в соответствии с вариантом выполнения настоящего изобретения включает в себя блок 122 демодуляции, блок 124 обработки передачи данных, селектор 126 среды, демультиплексор 128, блок 130 обработки потоковой передачи, блок 132 приема данных, кэш 134 данных, обработчик 136 события, видеодекодер 138, аудиодекодер 140, блок 142, обработки сценария, блок 144 накопителя информации терминала, блок 146 3D управления, блок 148 обработки 3D преобразования, блок 150 записи, блок 152 управления накоплением, блок 154 управления выбором канала, блок 156 суммирования, блок 158 дисплея и громкоговоритель 160.

Блок 122 демодуляции принимает сигналы цифровой широковещательной передачи, которые были поданы из антенны 22, и выделяет из принятых сигналов широковещательной передачи сигнал широковещательной передачи в заданном диапазоне, соответствующем заданной программе. Блок 122 демодуляции выполняет обработку демодуляции для выделенных сигналов широковещательной передачи и подает пакет, полученный в результате обработки демодуляции, в селектор 126 среды. Когда блок 122 демодуляции выделяет сигналы широковещательной передачи, полосу, из которой требуется выполнить выделение, устанавливают по инструкции из блока 154 управления выбором канала.

Блок 124 обработки передачи данных принимает сигналы, переданные через сеть 15, или передает сигналы в сеть 15. Когда блок 124 обработки передачи данных принимает поток программы (содержание), переданный из сервера 12 через сеть 15, терминал 20 подает принятый поток в блок 130 обработки потоковой передачи.

Селектор 126 среды выбирает и выводит любой один из сигналов, демодулированных блоком 122 демодуляции, сигнал, демодулированный блоком 130 обработки потоковой передачи, или сигнал, записанный в блоке 150 записи. Блок 142 обработки сценария определяет, какой сигнал выбирает селектор 126 среды. Сигнал, выбранный селектором 126 среды, передают в демультиплексор 128.

Демультиплексор 128 разделяет и выводит сигналы, подаваемые из селектора 126 среды. Демультиплексор 128 разделяет и выводит сигналы в блок 132 приема данных, обработчик 136 события, видеодекодер 138, и аудиодекодер 140, соответственно.

Блок 130 обработки потоковой передачи выполняет заданную обработку, такую как демодуляция, потока, передаваемого из сервера 12 через сеть 15, и принятого блоком 124 обработки передачи данных. Блок 130 обработки потоковой передачи подает пакет, полученный в результате выполнения описанного выше заданного процесса, в селектор 126 среды.

Блок 132 приема данных принимает данные, отделенные демультиплексором 128. Данные, отделенные демультиплексором 128, представляют собой, например, данные, переданные из сервера 12 в способе передачи карусели данных. Данные, принятые блоком 132 приема данных, должны быть переданы в кэш 134 данных.

Кэш 134 данных временно сохраняет данные, поданные из блока 132 приема данных. Данные, сохраненные в кэш 134 данных, описывают сценарий, генерируемый в сервере 12, и который предназначен для обработки сценария в блоке 142 обработки сценария. Данные, сохраненные в кэш 134 данных, подают в блок 142 обработки сценария для использования для обработки сценария в блоке 142 обработки сценария.

Обработчик 136 события принимает данные, отделенные демультиплексором 128. Обработчик 136 события уведомляет блок 142 обработки сценария о начале обработки, которую переводят в режим ожидания на основе инструкции ожидания заданной обработки, переданной из блока 142 обработки сценария, в обработчик 136 события.

Видеодекодер 138 принимает декодированные видеоданные, отделенные демультиплексором 128, и выполняет заданную обработку декодирования для подаваемых в него декодируемых видеоданных. Аудиодекодер 140 принимает декодируемые аудиоданные, отделенные демультиплексором 128, и выполняет заданную обработку декодирования для подаваемых в него декодируемых аудиоданных.

Блок 142 обработки сценария выполняет обработку сценария, используя данные, сохраненные в кэше 134 данных. Если блок 142 обработки сценария выполняет обработку сценария, различную обработку, ассоциированную с переключением между 2D видеоизображением и 3D видеоизображением, отображаемым в блоке 158 дисплея, выполняют в терминале 20. В качестве различной обработки, ассоциированной с переключением между 2D видеоизображением и 3D видеоизображением рассматривают, например, переключение между каналами, которые должны быть выбраны, переключение между потоками, которые должны быть приняты, переключение между потоками, предназначенными для воспроизведения, или тому подобное. Детали различной обработки, ассоциированной с переключением между 2D видеоизображением и 3D видеоизображением, поясняются ниже.

Блок 144 сохранения информации терминала сохраняет информацию, относящуюся к терминалу 20. Информация, которую сохраняют в блоке 144 сохранения информации терминала в отношении терминала 20, представляет собой, например, информацию о том, является ли терминал совместимым/несовместимым с отображением 3D видеоизображения, информацию о режиме отображения 3D видеоизображения, с которым он должен быть совместимым или тому подобное, будучи совместимым с отображением 3D видеоизображения. Информацию, относящуюся к терминалу 20, которая сохранена в блоке 144 сохранения информации терминала, считывают из блока 144 сохранения информации терминала во время обработки сценария блоком 142 обработки сценария, и используют для обработки сценария блоком 142 обработки сценария.

Блок 146 3D управления передает инструкции в блок 148 обработки 3D преобразования на переключение с сигналов 2D видеоизображения, отображающих 2D видеоизображение, на сигналы 3D видеоизображения, отображающие 3D видеоизображение, и наоборот. Инструкция из блока 146 3D управления в блок 148 обработки 3D преобразования выполняется обработкой сценария блока 142 обработки сценария.

Блок 148 обработки 3D преобразования выполняют на основе инструкции из блока 146 3D управления на переключение с сигналов 2D видеоизображения, отображающих 2D видеоизображение, на сигналы 3D видеоизображения, отображающие 3D видеоизображение, и наоборот, относительно сигналов видеоизображения, подаваемых видеодекодером 138. Как описано выше, переключение сигналов видеоизображения в блоке 148 обработки 3D преобразования выполняют на основе инструкции из блока 146 3D управления при обработке сценария блоком 142 обработки сценария.

В блоке 150 записи записывают данные содержания, которые принимает блок 124 обработки передачи данных. Данные содержания, записанные в блоке 150 записи, считывают в соответствии с необходимостью, и подают в селектор 126 среды. Блок 152 управления накоплением подтверждает, записаны ли необходимые данные содержания в блоке 150 записи, на основе обработка сценария, выполняемой блоком 142 обработки сценария.

Блок 152 управления накоплением определяет, записаны ли необходимые данные содержания в блоке 150 записи, и возвращает, записаны ли необходимые данные содержания в блоке 150 записи, в блок 142 обработки сценария. Затем блок 152 управления накоплением считывает данные из блока 150 записи, если необходимые данные содержания записаны в блоке 150 записи, и передает их в селектор 126 среды.

Блок 154 управления выбором канала выполняет выбор канала для канала широковещательной передачи. Блок 154 управления выбором канала выбирает канал, например, который указал пользователь терминала 20, используя пульт дистанционного управления или тому подобное. Блок 154 управления выбором канала также выполняет управление выбором канала по каналам, которые должны быть указаны в результате обработки сценария блоком 142 обработки сценария. Блок 154 управления выбором канала управляет блоком 122 демодуляции, селектором 126 среды и демультиплексором 128 для воспроизведения программы выбранного канала.

Блок 156 суммирования суммирует видеосигналы из блока 148 обработки 3D преобразования, с сигналами из блока 142 обработки сценария, и выводит их в блок 158 дисплея. Блок 158 дисплея отображает изображение, используя сигналы, переданные из блока 156 суммирования. Громкоговоритель 160 выводит звук, используя аудиосигналы, декодированные в аудиодекодере 140.

Пример конфигурации терминала 20 в соответствии с вариантом выполнения настоящего изобретения был описан выше со ссылкой на фиг.5. Далее будет описан интерфейс сценария, выполняемого в блоке 142 обработки сценария терминала 20 в соответствии с вариантом выполнения настоящего изобретения.

6. Интерфейс сценария

В терминале 20, в соответствии с вариантом выполнения настоящего изобретения, следующие функции подготавливают для сценариев, выполняемых для переключения между 2D видеоизображением и 3D ви
