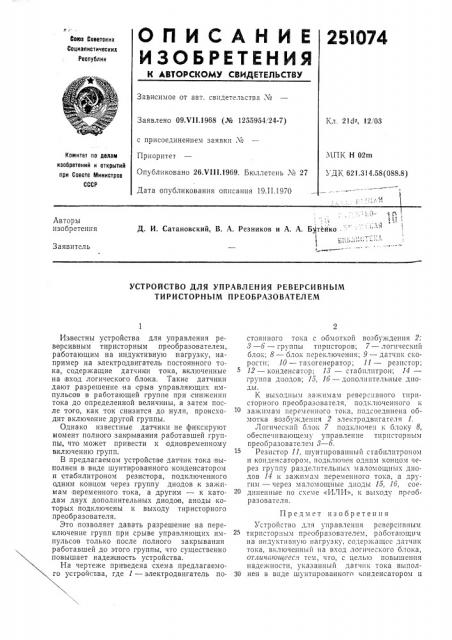

ОПИСАНИЕ 25IG74

И ЗО БРЕТ ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Фовз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 09Х11.1968 (№ 1255954. 24-7) с присоединением заявки №

Приоритет

Опубликовано 26.VIII 1969. Бюллетень М 27

Дата опубликования описания 19.II.1970

К,л. 21d -", 12, 03

МПК Н 02m

УДК 621.314.58 (088.8) Комитет по делам изобретений н открытий при Совете Министров

СССР

1;!" 1 ь

1

Д. И. Сатановский, В. А. Резников и А. А. Б тейко-!

;l S. (: !

Авторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ РЕВЕРСИВНЫМ

ТИРИСТОРНЫМ ПРЕОБРАЗОВАТЕЛЕМ

Иъвестны устройства для управления ревврсивных! тиристорным преобразователем, работающим на индуктивную нагрузку, например на электродвигатель постоянного тока, содержащие датчи!си тока, включенные на вход логического блока. Такие датчики дают разрешение на срыв управляющих импульсов в работающей группе при снижении тока до определенной величины, а затем после того, как ток снизится до нуля, происходит включение другой группы.

Однако известные датчики не фиксируют момент полного закрывания работавшей группы, что может привести к одновременному включению групп.

В предлагаемом устройстве датчик тока выполнен в виде шунтированного конденсатором и стабилитроном резистора, подключенного одним концом через группу диодов к зажимам переменного тока, а другим — к катодам двух дополнительных диодов, аноды которых подключены к выходу тиристорного преобразователя.

Это позволяет давать разрешение на переключение групп при срыве управляющих импульсов только после полного закрывания работавшей до этого группы, что существенно

ышает надежность устройства. а чертеже приведена схема предлагаемоустройства, где 1 — электродвигатель поСТОяНН010 тока C Оомот! Ой Возб! MgeHIIII 2;

8— 6 — группы тпрпсторов; 7 —,логнческ!гй

Олоl ; 8 — Олок перекл!о !ения; 9 — датчик с! Орости; 10 — тахогенератор; 11 — резистор;

12 — конденсатор; 18 — стабнлитрон; 14— группа диодов; 15, 16 — дополнительные диоды.

К выходным зажимам реверс:1вного тиристорного преобразователя, подключенного к зажимам переменного тока, подсоедпнена обмотка возбуждения 2 электродвигателя 1.

Логический о. 101, 7 подкл!Очен 1 блок! 8, обеспечивающему управление тпристорным преобразователем 8 — 6.

Резистор 11, шунтпрованный сгабилптроном и конденсатором, подключен одним концом через группу разделительных маломощных диодов 14 к зажимам переменного тока, а другим — через маломощные диоды 15, 16, соединенные по схеме «ИЛИ», к выходу преобразователя.

Предмет изобретения

Устройство для управления реверсивным тирпстор II lм преобразователем, работающим на индуктивную нагрузку, содержащее датчик тоl а, Вкл10ченн!зн! на ВхОд логичесl.ого О,тока, отличпющееся тем, что, с целью повышения надежности, указанный датчик тока выпол30 нен в виде шунтпрованного конденсатором и

251074 двух дополнительных диодов, аноды которых подключены к выходу тиристорного преобразователя.

Составитель М. Климова

Текред Т. П. Курилко

Редактор Э, Рубан

Заказ 3782i14 Тираж 480 Подписное

ПНИИПИ Комитета по делам изоорстеиий и открытий при Совете Министров СССР

Москва )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 стаоилитроном резистора, подключенного одним концом через группу диодов к зажимам переменного тока, а другим — к катодам

Корректоры: E. Ласточкина и А. Абрамова
