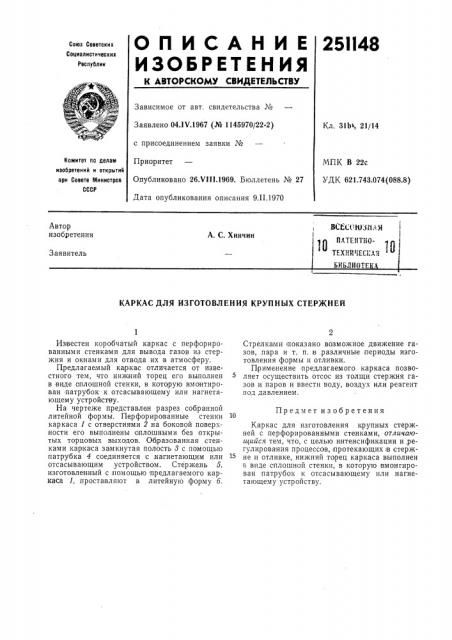

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

25П48

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 04 1К1967 (№ 1145970/22-2) с присоединением заявки №

Приоритет

Опубликовано 26.VIII.1969. Бюллетень № 27

Дата опубликования описания 9.II.1970

Кл. 31b, 21/14

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК В 22с

УДК 621.743.074 (088.8) ВСЕС1 М311,ч Я !

ПЛтКНт110с

Автор изобретения

А. С. Хинчин

Заявитель

БИБЛИОТЕ

КАРКАС ДЛЯ ИЗГОТОВЛЕНИЯ КРУПНЫХ СТЕРЖНЕЙ

Известен коробчатый каркас с перфорированными стеньками для вывода газов из стержня и окнами для отвода их в атмосферу.

Предлагаемый каркас отличается от известного тем, что нижний торец его вььполнен в виде оплошной стенки, в которую вмонтирован патрубок к отсасывающему или нагнетающему устройству.

На чертеже представлен разрез собранной литейной формы. Перфорированные стенки каркаса 1 с отверстиями 2 на боковой поверхности его выполнены оплошными без открытых торцовых выходов. Образованная стенками каркаса замкнутая полость 8 с помощью патрубка 4 соединяется с нагнетающим или отсасывающим устройством. Стержень 5, изготовленный с помощью предлагаемого каркаса 1, проставляют в литейную форму 6.

Стрелками показано возможное движение газов, .пара и т. п. в .различные периоды изготовления формы и отливки.

Применение предлагаемого каркаса позволяет осуществить отсос из толщи стержня газов и паров и ввести воду, воздух или реагент под давлением.

Предмет изобретения

Каркас для изготовления крупных стержней с перфорированными стенками, отличаюи1ийся тем, что, с целью интенсификации и,регулирования процессов, протекающих в стержне и отливке, нижний торец каркаса выполнен в виде сплошной стенки, в которую вмонгирован .патрубок к отсасывающему или .нагнетающему устройству.

251148

Редактор Н. Суханова

Заказ 3919/6 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская паб., д. 4(5

Типография, пр. Сапунова, 2

Составитель Н. Морозова

Техред А. А. Камышникова

1(орректоры: Л. Корогод и В. Петрова
