Устройство воспроизведения, способ воспроизведения и программа для стереоскопического воспроизведения

Устройство воспроизведения, способ воспроизведения и программа для стереоскопического воспроизведения

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение принадлежит области техники стереоскопического воспроизведения.

Уровень техники

Технология стереоскопического воспроизведения вводит механизм для показа различных изображений для левого глаза и правого глаза и использует параллакс между глазами, чтобы создавать иллюзию стереоскопического видео.

Хотя в настоящий момент основным вариантом применения технологии стереоскопического воспроизведения является использование в театрах и т.п., вариант использования для получения стереоскопического воспроизведения в устройстве воспроизведения или на дисплее дома, как ожидается, будет быстро и широко распространяться в ближайшем будущем.

Существуют различные способы для отображения стереоскопического видео пользователям (стереоскопического отображения). Например, один общепринятый способ состоит в том, чтобы использовать очки с затвором. В этом способе очки с затвором поочередно блокируют поле обзора зрителя для левого глаза, а затем поле обзора зрителя для правого глаза на высокой скорости, в то время как выводимое изображение для левого глаза и выводимое изображение для правого глаза поочередно обновляются на высокой скорости, синхронно с операцией блокирования очков с затвором. Эта операция приводит к видимости только для левого глаза изображения для левого глаза на дисплее и к видимости только для правого глаза изображения для правого глаза на дисплее.

Чтобы давать возможность зрителям просматривать стереоскопическое видео на частоте кадров, идентичной частоте кадров нормального моноскопического видео, устройство воспроизведения должно воспроизводить два видео, которые должны быть видимыми, соответственно, посредством правого глаза и левого глаза, и дисплей требует характеристику отклика, в два раза превышающей характеристику отклика, необходимую для нормального моноскопического видео. Это означает, например, что необходимо переключаться между, по меньшей мере, 120 кадрами в секунду, чтобы отображать видео, состоящее из 60 кадров в секунду. Патентный документ 1, упомянутый ниже, является традиционной технологией, раскрывающей устройство воспроизведения для бытового применения, а патентный документ 2 является традиционной технологией, раскрывающей стереоскопическое воспроизведение.

Список библиографических ссылок

Патентные документы

Патентный документ 1. Международная публикация номер 2005/119675

Патентный документ 2. Публикация патента (США) номер 2008-0192067

Сущность изобретения

Техническая проблема

При рассмотрении записи и распространения носителей записи, таких как оптические диски, с киноработами, которые могут стереоскопически отображаться, существует несогласованность в отношении того, как реализовывать композитное видео, в котором комбинируется графика, такая как субтитры, и GUI в движущихся изображениях.

Один способ заключается в подготовке видеопотока для левого глаза и правого глаза, отдельной подготовке субтитров для левого глаза и субтитров для правого глаза и наложении каждого субтитра на соответствующий видеопоток.

Вторым способом, как раскрыто в патентном документе 2, является способ использования одного видеопотока и информации глубины, соответствующей видеопотоку, чтобы предоставлять стереоскопический эффект для видео, и наложения объекта субтитра на видео. В патентном документе 2 использование нулевого параллакса, т.е. исключение глубины при отображении части видео, в которой субтитры перекрываются, обеспечивает недопущение возникновения у зрителей ощущения отличия в глубине между субтитрами и видео.

В третьем способе видеопоток для левого глаза и видеопоток для правого глаза подготавливаются заранее, один объект субтитра подготавливается для обоих потоков, и посредством вызывания сдвига плоскости на основе информации глубины субтитр со стереоскопическим эффектом накладывается на каждый видеопоток.

В первом способе, поскольку не только видеопоток, но также и графический поток для субтитров и GUI должны создаваться для видов для просмотра левым и правым глазом, нагрузка по авторской разработке является большой. Напротив, во втором способе необязательно создавать левые и правые графические потоки для отображения субтитра, и тем самым нагрузка по авторской разработке уменьшается. Тем не менее, поскольку ощущение глубины теряется в части, в которой субтитр перекрывается с потоком, визуальный эффект является неидеальным.

В третьем способе с использованием сдвига плоскости необязательно создавать оба графических потока для просмотра левым и правым глазом для субтитров и GUI, а также ощущение глубины не теряется в части, в которой субтитры или GUI перекрывают видео, таким образом, он является наиболее идеальным. Тем не менее, при выполнении функции масштабирования для увеличения и уменьшения отображаемого экрана возникают отрицательные эффекты.

При выполнении стереоскопического вида видеопотока посредством воспроизведения видео, которое должно быть видимым из вида для просмотра левым глазом, и видео, которое должно быть видимым из вида для просмотра правым глазом, даже когда масштабирование выполняется, поскольку видео, которое должно быть видимым из вида для просмотра левым глазом, и видео, которое должно быть видимым из вида для просмотра правым глазом, просто увеличивается или уменьшается, отсутствуют помехи для стереоскопического вида.

Тем не менее, поскольку графика, используемая для вида для просмотра левым глазом и вида для просмотра правым глазом, совместно используется, хотя текст уменьшается вследствие масштабирования, позиция текста остается идентичной позиции до масштабирования, и глубина текста субтитра сохраняется. Это приводит к случаю, в котором, хотя глубина видео уменьшена, субтитр остается неизменным, и существует резкое отличие в стереоскопическом эффекте между видео и субтитрами/GUI во время масштабирования.

До и после масштабирования, если интервал между субтитром для просмотра левым глазом и субтитром для просмотра правым глазом сохраняется, и изменяется только глубина видео, степень, до которой видео выходит за пределы, является идентичной степени, до которой субтитр выходит за пределы, и по сравнению с этим, до масштабирования, субтитры в значительной степени сдвинуты после масштабирования относительно видеоплоскости. Как результат, существует риск дискомфорта для зрителя вследствие резкого отличия в стереоскопическом эффекте между видео и субтитрами. С точки зрения защиты потребителей, это является нежелательным, поскольку быстрая утомляемость глаз для зрителей значительно увеличивается.

В устройстве воспроизведения с использованием сдвига плоскости вышеописанная проблема не возникает, если масштабирование запрещено, когда субтитры комбинируются с видео. Тем не менее, в существующих устройствах воспроизведения, например, при воспроизведении видео на полном экране, когда выполняется операция вызова меню, выполняется обработка для того, чтобы отображать экранное меню, и, кроме того, отображать видео, которое масштабировано так, чтобы быть более компактным. Причина этого состоит в том, что данная обработка предоставляет увеличение поля обзора меню без нарушения просмотра видео. GUI-обработка, выполняемая наряду с масштабированием видео, увеличивает поле обзора меню и сохраняет удобство пользователя, и даже для того, чтобы реализовывать стереоскопический эффект, сокращение GUI-обработки наряду с масштабированием означает регрессию с точки зрения удобства существующих устройств воспроизведения оптических дисков и не может считаться преимущественной идеей отрасли.

Цель настоящего изобретения состоит в том, чтобы предоставлять устройство воспроизведения, которое соблюдает защиту потребителей при повышении реализма и реализации обработки GUI с масштабированием видео.

Решение проблемы

Устройство воспроизведения по варианту осуществления настоящего устройства для разрешения вышеуказанной проблемы является устройством воспроизведения, которое реализует стереоскопическое воспроизведение, включающим в себя видеодекодер, выполненный с возможностью получать видеокадры посредством декодирования видеопотока; память плоскости, которая сохраняет графические данные, имеющие разрешение в предварительно определенное число горизонтальных и вертикальных пикселов; модуль хранения смещений, который сохраняет смещение, указывающее длины в числе пикселов для графических данных; механизм сдвига, выполненный с возможностью сдвигать соответствующие координаты пикселов в направлении влево на расстояние сдвига на основе смещения и сдвигать соответствующие координаты пикселов в направлении вправо на расстояние сдвига, чтобы реализовывать стереоскопическое воспроизведение; и модуль составления, выполненный с возможностью комбинировать полученные видеокадры с графическими данными, в которых координаты пикселов сдвинуты в каждом из направления влево и направления вправо, соответственно, при этом когда коэффициент масштабирования видеокадров, которые должны комбинироваться, изменяется на значение, отличное от 1, расстояние сдвига механизма сдвига основано на значении, полученном посредством умножения смещения на коэффициент масштабирования.

Преимущества изобретения

Сконфигурированное так, как описано выше, устройство воспроизведения стереоскопического видео настоящего изобретения может регулировать расстояние сдвига, на которое субтитр сдвигается во время масштабирования видео с субтитром. Как результат, при выполнении GUI-обработки с масштабированием, это обеспечивает сохранение баланса по глубине между видео и субтитром даже после того, как масштабирование выполняется, и предотвращение возникновения неестественного изменения стереоскопической структуры. Таким образом, видео и субтитр отображаются более естественным способом, и быстрая утомляемость глаз зрителя может смягчаться, тем самым обеспечивая защиту потребителей с разных сторон.

Хотя необязательно, дополнительные преимущества могут достигаться посредством выполнения следующих модификаций в вышеописанном средстве разрешения проблемы.

Способ таблицы вычисления может быть реализован, так что таблица используется для вычисления преобразования смещения плоскости в значения координат. Посредством выполнения этого, глубина субтитров может изменяться посредством устройств с небольшими ресурсами.

Кроме того, при масштабировании видео с субтитром, устройство воспроизведения стереоскопического видео может быть выполнено с возможностью регулировать расстояние сдвига видеоплоскости. Сдвиг видеоплоскости может предотвращать резкое отличие в стереоскопическом эффекте, смягчать быструю утомляемость глаз и инструктировать видео и субтитру отображаться более естественным способом.

Кроме того, при масштабировании видео с субтитром, устройство воспроизведения стереоскопического видео может быть выполнено с возможностью постепенно регулировать расстояние сдвига, на которое субтитр сдвигается для каждого кадра. Таким образом, отличие между стереоскопическим эффектом видео и стереоскопическим эффектом субтитра не становится большим. Поскольку видео и субтитр отображаются более естественным способом, быстрая утомляемость глаз зрителя может смягчаться.

Кроме того, при масштабировании видео с субтитром, устройство воспроизведения стереоскопического видео может быть выполнено с возможностью временно деактивировать отображение субтитра. Когда предварительно определенный период времени прошел, т.е. когда глаза пользователя приспособлены к отличию между стереоскопическим эффектом видео до масштабирования и стереоскопическим эффектом видео после масштабирования, субтитр отображается. Таким образом, отличие между стереоскопическим эффектом видео и стереоскопическим эффектом субтитра не становится большим. Поскольку видео и субтитр отображаются более естественным способом, быстрая утомляемость глаз зрителя может смягчаться.

Краткое описание чертежей

Фиг. 1 показывает шаблон использования носителя записи и устройства воспроизведения.

Фиг. 2 показывает внутреннюю структуру BD-ROM 100.

Фиг. 3 показывает внутреннюю структуру BD-J-объекта.

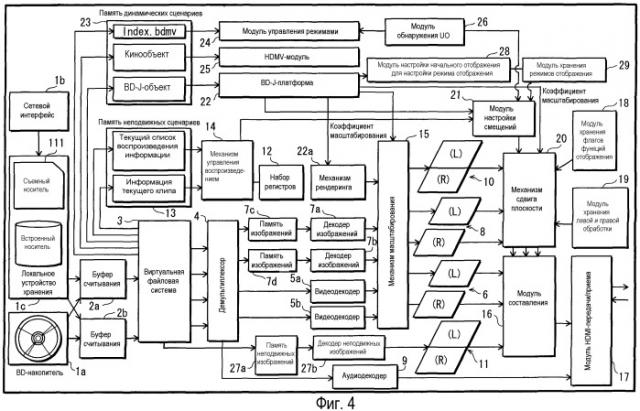

Фиг. 4 показывает внутреннюю структуру устройства воспроизведения.

Фиг. 5 показывает переключение между режимом двумерного отображения и режимом трехмерного отображения.

Фиг. 6 показывает пример обработки составления, когда стереорежим каждой плоскости активирован, и пример обработки составления, когда стереорежим каждой плоскости деактивирован в режиме трехмерного отображения.

Фиг. 7 показывает, как данные в фоновой плоскости 11, данные в видеоплоскости, данные в плоскости 8 изображений и данные в плоскости 10 интерактивной графики перекрываются, когда стереорежимы всех плоскостей активированы.

Фиг. 8 показывает, как данные в фоновой плоскости 11, данные в видеоплоскости, данные в плоскости 8 изображений и данные в плоскости 10 интерактивной графики перекрываются, когда стереорежимы всех плоскостей деактивированы.

Фиг. 9 показывает результат составления для каждой плоскости.

Фиг. 10 показывает пример, в котором изображение, которое выводится, когда стереорежимы всех плоскостей активированы, просматривается в трехмерном отображении.

Фиг. 11 показывает пример того, как стереоскопическое видео выглядит, когда зритель видит, через очки с затвором 500, изображение, которое выводится, когда стереорежим видеоплоскости 6 активирован, а стереорежимы других плоскостей деактивированы.

Фиг. 12A и фиг. 12B показывают изображение в плоскости сдвинутой влево графики, сдвинутой в направлении вправо, и изображение в плоскости сдвинутой влево графики, сдвинутой в направлении влево, соответственно.

Фиг. 13A, фиг. 13B и фиг. 13C иллюстрируют принцип того, как изображение выглядит так, чтобы быть ближе к зрителю, чем экран дисплея, когда знак смещения плоскости является положительным (графическое изображение для просмотра левым глазом сдвигается в направлении вправо, и графическое изображение для просмотра правым глазом сдвигается в направлении влево).

Фиг. 14A, фиг. 14B и фиг. 14C иллюстрируют принцип того, как изображение выглядит так, чтобы быть дальше от зрителя, чем экран дисплея, когда знак смещения плоскости является отрицательным (графическое изображение для просмотра левым глазом сдвигается в направлении влево, и графическое изображение для просмотра правым глазом сдвигается в направлении вправо).

Фиг. 15A и фиг. 15B показывают примеры отличий в виде между положительными и отрицательными смещениями плоскости.

Фиг. 16A иллюстрирует конкретный пример обработки на этапе S704b, а фиг. 16B иллюстрирует конкретный пример обработки на этапе S706b.

Фиг. 17 показывает примерное стереоскопическое изображение, просматриваемое пользователем, когда масштабирование выполнено для движущегося изображения.

Фиг. 18A, фиг. 18B и фиг. 18C показывают, как смещение плоскости определяется в сдвиге плоскости, когда масштабирование выполняется для движущегося изображения.

Фиг. 19 показывает стереоскопическое изображение, когда смещение плоскости, используемое для комбинирования с движущимся изображением до масштабирования, применяется к сдвигу плоскости для плоскости изображений.

Фиг. 20 показывает стереоскопическое изображение, когда смещение плоскости, используемое для комбинирования с движущимся изображением до масштабирования, применяется к сдвигу плоскости для плоскости изображений.

Фиг. 21 показывает внутреннюю структуру механизма 20 сдвига плоскости устройства 200 воспроизведения согласно варианту осуществления 1.

Фиг. 22A, фиг. 22B и фиг. 22C показывают три коэффициента масштабирования в 1/1, 1/2, 1/4 и составные изображения графики, включающие в себя субтитры и GUI, в случаях когда коэффициенты масштабирования применяются.

Фиг. 23A и фиг. 23B показывают, как смещения вычисляются, когда коэффициенты масштабирования заданы как 1/1, 1/2 и 1/4.

Фиг. 24A и фиг. 24B показывают три коэффициента масштабирования в 1/1, 1/2, 1/4 и составные изображения графики субтитров в случаях, когда коэффициенты масштабирования применяются.

Фиг. 25A и фиг. 25B показывают, как смещения в плоскости изображений вычисляются, когда коэффициенты масштабирования заданы как 1/1, 1/2 и 1/4.

Фиг. 26A и фиг. 26B показывают внутреннюю структуру плоскости 8 изображений.

Фиг. 27A, фиг. 27B и фиг. 27C показывают фрагменты пикселных данных в области переднего плана и фрагменты пикселных данных в фоновой области после того, как механизм 20 сдвига плоскости сдвигает координаты каждого фрагмента пикселных данных в направлении вправо и сдвигает координаты каждого фрагмента пикселных данных в направлении влево.

Фиг. 28A и фиг. 28B показывают внутреннюю структуру плоскости 10 интерактивной графики.

Фиг. 29A, фиг. 29B и фиг. 29C показывают фрагменты пикселных данных в области переднего плана и фрагменты пикселных данных в фоновой области после того, как механизм 20 сдвига плоскости сдвигает координаты каждого фрагмента пикселных данных в направлении вправо и сдвигает координаты каждого фрагмента пикселных данных в направлении влево.

Фиг. 30A, фиг. 30B и фиг. 30C показывают процедуры обработки для сдвига координат каждого фрагмента пикселных данных, хранимого в плоскости 8 изображений.

Фиг. 31A, фиг. 31B и фиг. 31C показывают процедуры обработки для сдвига координат каждого фрагмента пикселных данных, хранимого в плоскости 10 интерактивной графики.

Фиг. 32 показывает фрагменты пикселных данных в графической плоскости.

Каждый из фиг. 33A и фиг. 33B показывает то, что хранится в графической плоскости после того, как механизм 20 сдвига плоскости сдвигает координаты каждого из фрагментов пикселных данных.

Фиг. 34 показывает внутреннюю структуру модуля BD-J-платформы.

Фиг. 35 показывает то, что сохраняется в модуле 29 хранения режимов отображения.

Фиг. 36 показывает блок-схему последовательности операций способа, показывающую процедуры обработки для настройки режима отображения, когда тайтл переключается.

Фиг. 37 показывает блок-схему последовательности операций способа, показывающую процедуры обработки для настройки режима отображения в каждом тайтле.

Фиг. 38 является блок-схемой последовательности операций способа, показывающей примерную основную процедуру для воспроизведения списка воспроизведения в BD-J-режиме.

Фиг. 39 показывает блок-схему последовательности операций способа, показывающую основные процедуры для воспроизведения списка воспроизведения.

Фиг. 40 показывает блок-схему последовательности операций способа, показывающую процедуры воспроизведения на основе информации элемента воспроизведения.

Фиг. 41 показывает блок-схему последовательности операций способа, показывающую процедуры воспроизведения для обработки для левого глаза в режиме трехмерного отображения.

Фиг. 42 является блок-схемой последовательности операций способа, показывающей процедуры обработки для обработки для правого глаза.

Фиг. 43A и фиг. 43B являются блок-схемами последовательности операций способа, показывающими подробные процедуры для декодирования данных изображений, записи данных изображений плоскости изображений, декодирования видеоданных и записи видеоданных в видеоплоскость 6.

Фиг. 44A и фиг. 44B являются блок-схемами последовательности операций способа, показывающими состояния дисплея и процедуры обработки для сдвига плоскости в плоскости изображений в случае пересчета смещения плоскости и сдвига плоскости для плоскости интерактивной графики.

Фиг. 45 является блок-схемой последовательности операций способа, показывающей процедуры обработки в случае, когда API-вызов для масштабирования выполнен.

Фиг. 46 является блок-схемой, показывающей внутреннюю структуру механизма 20 сдвига плоскости устройства воспроизведения во втором варианте осуществления.

Фиг. 47A и фиг. 47B являются блок-схемами последовательности операций способа, показывающими процедуру воспроизведения для обработки сдвига видеоплоскости 6.

Фиг. 48A и фиг. 48B показывают обстоятельства, при которых следует перемещать координаты движущихся изображений и графики, которые масштабированы на предварительно определенные длины в числе пикселов.

Фиг. 49 является блок-схемой, показывающей внутреннюю структуру механизма 20 сдвига плоскости устройства воспроизведения в варианте осуществления 3.

Фиг. 50 является блок-схемой последовательности операций способа, показывающей процедуры обработки трехмерного отображения трехмерного AV-потока.

Фиг. 51 является блок-схемой последовательности операций способа, показывающей процедуры обработки сдвига плоскости для плоскости изображений.

Фиг. 52 показывает, как кадровое смещение изменяется, когда обновленное число i кадров обновляется до "1", "2" и "3", соответственно.

Фиг. 53 показывает частичную структуру, связанную с настройкой кадрового смещения.

Фиг. 54 показывает аппаратную структуру устройства воспроизведения.

Описание вариантов осуществления

Первый вариант осуществления

Носитель записи и устройство воспроизведения, включающие в себя вышеописанное средство для разрешения проблемы, описываются ниже в качестве вариантов осуществления настоящего изобретения со ссылкой на чертежи.

Фиг. 1 показывает шаблон использования носителя записи и устройства воспроизведения. Как показано на фиг. 1, BD-ROM 100 в качестве примера носителя записи и устройство 200 воспроизведения составляют систему домашнего кинотеатра вместе с пультом 300 дистанционного управления, телевизионным приемником 400 и очками 500 с жидкокристаллическими затворами и используются пользователем.

BD-ROM 100, например, предоставляет для вышеуказанной системы домашнего кинотеатра фильм.

Устройство 200 воспроизведения подключается к телевизионному приемнику 400 и воспроизводит BD-ROM 100. Двумерное видео и трехмерное видео реализуется из видео воспроизведения, которое должно воспроизводиться. Двумерное видео - это, например, когда плоскость, включающая в себя экран дисплея дисплейного устройства, рассматривается в качестве плоскости X-Y, изображение отображается в качестве пикселов на позициях на экране дисплея, и оно также называется моноскопическим видео.

Напротив, трехмерное видео является видео, в котором элементы на плоскости X-Y на экране дисплея дисплейного устройства выглядят, посредством использования структуры, описанной в настоящем варианте осуществления, либо в большей степени впереди, либо сзади, чем экран дисплея, относительно прямой линии, которая пересекается с плоскостью, рассматриваемой в качестве плоскости X-Y, в качестве оси (в настоящем варианте осуществления заданной в качестве оси, которая является прямой линией, вертикальной к плоскости X-Y (оси Z)).

Когда трехмерное видео является, например, видео, сформированным, когда соответствующие данные (потоковые данные) видео для просмотра левым глазом, которое должно просматриваться посредством левого глаза, и видео для просмотра правым глазом, которое должно просматриваться посредством правого глаза, записываются на носителе записи, который может считываться через виртуальную файловую систему 3, показанную на фиг. 4, описанную ниже (например, BD-ROM 100 или локальное устройство 1b хранения, показанное на фиг. 4, и здесь для простоты BD-ROM 100 описывается в качестве примера), и экстент параллакса между этими двумя глазами приводит к различному представлению между видом для просмотра правым глазом, которое должно просматриваться посредством правого глаза, и видом для просмотра левым глазом, которое должно просматриваться посредством левого глаза, операция повторяется, при этом видео для просмотра левым глазом показывается только для левого глаза, и видео для правого глаза показывается только для правого глаза, и видео, выглядящее как стереоскопическое изображение, имеющее глубину для глаз человека, может отображаться пользователю. Тем не менее, когда только одно из видео для просмотра левым глазом и видео для просмотра правым глазом используется для воспроизведения, видео выглядит просто моноскопическим для глаз человека. Например, посредством показа видео для просмотра левым глазом как для правого глаза, так и для левого глаза, видео для просмотра левым глазом просто выглядит как моноскопическое видео для глаз человека.

Пульт 300 дистанционного управления является устройством, которое принимает операцию для иерархически упорядоченного GUI от пользователя. Чтобы принимать такую операцию, пульт 300 дистанционного управления включает в себя: клавишу меню для вызова меню, составляющего GUI; клавишу со стрелкой для перемещения фокуса GUI-частей, составляющих каждое меню; клавишу определения для выполнения операции определения по GUI-частям, составляющих каждое меню; клавишу возврата для возврата к верхним иерархически упорядоченным меню; и цифровую клавишу.

Телевизионный приемник 400 предоставляет пользователю диалоговое операционное окружение посредством отображения воспроизводимого изображения фильма, меню и т.п. Экран дисплея телевизионного приемника 400 на фиг. 1 является примером масштабирования видео и отображения полноэкранного GUI. На экране телевизионного приемника 400 правая половина отображает комментарий режиссера cm1, записанный режиссером фильма.

На экране телевизионного приемника 400 нижняя половина включает в себя элемент bn1 кнопки для приема инструкции "пропуска вперед" или "пропуска назад", элемент bn2 кнопки для приема вызова меню, элемент bn3 кнопки для приема операции возврата и элемент bn4 кнопки для приема сетевого соединения. Нижняя половина также включает в себя индикатор irl для отображения номера текущего тайтла и номера текущей главы. Эти элементы кнопки могут управляться посредством пульта 300 дистанционного управления.

Очки 500 с жидкокристаллическими затворами состоят из жидкокристаллических затворов и модуля управления и реализуют стереоскопический вид с использованием бинокулярной диспаратности глаз зрителя. Линзы, имеющие такой признак, что коэффициент пропускания света изменяется посредством изменения приложенного напряжения, используются для жидкокристаллических затворов очков 500 с жидкокристаллическими затворами. Модуль управления очков 500 с жидкокристаллическими затворами принимает сигнал синхронизации для переключения между изображением для просмотра правым глазом и изображением для левого глаза, которые передаются из устройства 200 воспроизведения, и переключается между первым состоянием и вторым состоянием в соответствии с этим сигналом синхронизации.

В первом состоянии модуль управления регулирует приложенное напряжение так, что свет не проходит через жидкокристаллическую линзу, соответствующую виду для просмотра правым глазом, и регулирует приложенное напряжение так, что свет проходит через жидкокристаллическую линзу, соответствующую виду для просмотра левым глазом. В этом состоянии просматривается только изображение для просмотра левым глазом, а изображение для просмотра левым глазом не предоставляется для правого глаза.

Во втором состоянии модуль управления регулирует приложенное напряжение так, что жидкокристаллическая линза, соответствующая виду для просмотра правым глазом, пропускает свет, и регулирует приложенное напряжение так, что жидкокристаллическая линза, соответствующая виду для просмотра левым глазом, не пропускает свет. В этом состоянии жидкокристаллические затворы предоставляют вид изображения для просмотра правым глазом, а изображение для просмотра правым глазом не предоставляется для левого глаза.

В общем, изображение для просмотра правым глазом и изображение для просмотра левым глазом выглядят немного отличающимися вследствие отличий между ракурсами.

С использованием такого различия между изображением, видимым, соответственно, посредством левого глаза и правого глаза (другими словами, экстента параллакса), пользователь может распознавать изображение как стереоскопическое изображение. Таким образом, пользователь путает моноскопическое отображение со стереоскопическим отображением посредством синхронизации времени переключения очков 500 с жидкокристаллическими затворами между вышеуказанным первым состоянием и вторым состоянием с временем переключения между изображением для просмотра правым глазом и изображением для просмотра левым глазом. Далее, приводится описание временного интервала при отображении видео для просмотра правым глазом и видео для просмотра левым глазом.

В частности, существует отличие между изображением для просмотра правым глазом и изображением для просмотра левым глазом, которое соответствует бинокулярной диспаратности пользователя в моноскопическом изображении. Посредством отображения этих изображений при переключении изображений с кратковременным интервалом, изображения выглядят, как если изображения отображаются стереоскопически.

Кратковременный интервал может быть периодом времени, ровно достаточным для того, чтобы приводить к тому, что пользователь путает моноскопические изображения со стереоскопическими изображениями, когда переключение и отображение выполняются, как описано выше.

На этом завершается описание системы домашнего кинотеатра.

Далее описывается носитель записи, который должен воспроизводиться посредством устройства 200 воспроизведения. Устройство 200 воспроизведения воспроизводит BD-ROM 100. Фиг. 2 показывает примерную внутреннюю структуру BD-ROM 100.

BD-ROM 100, который является примером носителя записи, показывается в четвертом ряду от верха на настоящем чертеже, и дорожка на BD-ROM 100 показывается на третьем уровне. Хотя дорожка обычно формируется спиральным способом от внутренней окружности к внешней окружности, дорожка нарисована с расширением в сторону на настоящем чертеже. Эта дорожка состоит из начальной области, области тома и конечной области. Кроме того, в начальной области существует специальная область, называемая BCA (служебная область заготовки), которая может считываться только посредством накопителя. Поскольку эта область не может считываться посредством приложения, эта область зачастую используется в технологии защиты авторского права.

Область тома на настоящем чертеже имеет многослойную модель, имеющую слой файловой системы и слой приложений. Данные приложения, такие как данные изображений, начинающиеся с информации файловой системы, сохраняются в слое файловой системы. Файловой системой является UDF, ISO9660 и т.п. В файловой системе можно считывать логические данные, записанные таким же образом, как на обычном PC, с использованием структуры каталогов или файлов. Кроме того, имя файла или имя каталога, состоящее из 255 слов, могут считываться. Верхний уровень на фиг. 2 показывает формат прикладного слоя (формат приложения) BD-ROM, выраженный с помощью структуры каталогов. Как показано на первом уровне, в BD-ROM, каталог CERTIFICATE и каталог BDMV присутствуют в рамках каталога ROOT.

В рамках каталога CERTIFICATE присутствует файл корневого сертификата (app.discroot.certificate) диска. Этот app.discroot.certificate является цифровым сертификатом, используемым для проверки того, подделано или нет приложение, и идентификации приложения (в дальнейшем называемой верификацией подписи) при выполнении программы приложения JAVA™, которое выполняет управление динамическими сценариями с использованием виртуальной машины JAVA™.

Каталог BDMV - это каталог, в который записываются такие данные, как AV-содержимое и управляющая информация, используемая в BD-ROM 100. Шесть каталогов, называемых "каталогом PLAYLIST", "каталогом CLIPINF", "каталогом STREAM", "каталогом BDJO", "каталогом JAR" и "каталогом META", присутствуют в рамках каталога BDMV. Кроме того, два типа файлов (т.е. INDEX.BDMV и MovieObject.bdmv) размещаются.

Каталог STREAM является каталогом, хранящим файл, который является так называемым телом транспортного потока. Файл (00001.m2ts), которому присвоено расширение "m2ts", находится в каталоге STREAM.

Файл (00001.mpls), которому присвоено расширение "mpls", находится в каталоге PLAYLIST.

Файл (00001.clpi), которому присвоено расширение "clpi", находится в каталоге CLIPINF.

Файл (XXXXX.bdjo), которому присвоено расширение "bdjo", находится в каталоге BDJO.

Файл (YYYYY.jar), которому присвоено расширение "jar", находится в каталоге JAR.

XML-файл (ZZZZZ.xml) находится в каталоге META.

Далее описываются эти файлы.

Файл M2ts

Во-первых, приводится описание файла, которому присвоено расширение "m2ts". Файл, которому присвоено расширение "m2ts", является цифровым AV-потоком в технологии MPEG-TS (транспортных потоков) и получается посредством мультиплексирования видеопотока, одного или более аудиопотоков, графического потока, потока текстовых субтитров и т.п. Видеопоток представляет движущуюся часть фильма, а аудиопоток представляет аудиочасть фильма. Транспортный поток, включающий в себя только двумерный поток, упоминается как "двумерный поток", а транспортный поток, включающий в себя трехмерный поток, упоминается как "трехмерный поток".

В случае трехмерного потока как данные для левого глаза, так и данные для правого глаза могут быть включены в m2ts, или m2ts может подготавливаться отдельно для каждых из данных для левого глаза и данных для правого глаза. Предпочтительно использовать кодек (например, MPEG-4 AVC MVC), в котором поток для просмотра левым глазом и поток для просмотра правым глазом ссылаются друг на друга, чтобы экономить емкость диска, используемую для потоков. Видеопотоки, сжатые и кодированные с помощью такого кодека, называются MVC-видеопотоками.

Информация списка воспроизведения

Файл, которому присвоено расширение "mpls", является файлом, сохраняющим информацию списка воспроизведения (PL). Информация списка воспроизведения задает список воспроизведения, ссылающийся на AV-клип.

Флаг идентификации измерения присутствует на BD-ROM 100 для идентификации того, служит поток, предназначенный для воспроизведения, для двумерного или трехмерного режима, и в настоящем варианте осуществления флаг идентификации измерения встраивается в информацию списка воспроизведения (PL).

В настоящем варианте осуществления можно определять то, включают или нет потоки, которые должны воспроизводиться, в себя поток трехмерного видео, на основе структурного формата списка воспроизведения (PL), сохраненного на BD-ROM 100.

Информация списка воспроизведения включает в себя информацию основного пути, информацию подпути и информацию метки списка воспроизведения.

1) Информация основного пути задает логическую секцию воспроизведения посредством задания, по меньшей мере, одной пары из момента времени (In_Time) и момента времени (Out_Time) на временной оси воспроизведения AV-потока. Информация основного пути имеет таблицу номеров потоков (STN_table), которая оговаривает то, каким элементарным потокам, которые мультиплексированы в AV-поток, разрешено воспроизводиться и не разрешено воспроизводиться.

2) Информация метки списка воспроизведения показывает спецификацию момента времени, соответствующего главе в части AV-потока, указываемого посредством пары из информации In_Time и информации Out_Time.

3) Информация подпути состоит, по меньшей мере, из одного фрагмента информации субэлемента воспроизведения. Информация субэлемента воспроизведения включает в себя информацию по спецификации элементарного потока, который должен воспроизводиться синхронно с AV-потоком, и включает в себя пару из информации In_Time и информации Out_Time на временной оси воспроизведения элементарного потока. Приложение Java™ для управления воспроизведением инструктирует виртуальной машине Java™ формировать экземпляр проигрывателя JMF (Java Media Framework), который воспроизводит эту информацию списка воспроизведения. Это начинает воспроизведение AV-потока. Экземпляр JMF-проигрывателя является фактическими данными, сформированными в динамически распределяемой памяти виртуальной машины на основе класса JMF-проигрывателя.

Кроме того, согласно определению терминов, список для двумерного воспроизведения является списком воспр
