25I250

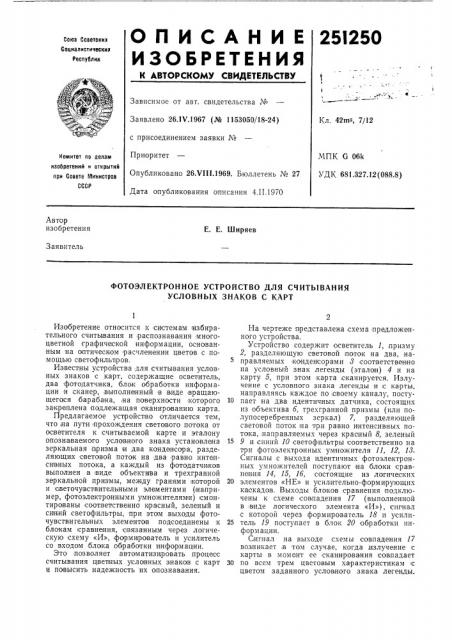

ОГ)ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскив

Социалистическими

Республик г !

Зависимое от авт. свидетельства М

Заявлено 26.1Ч.1967 (Ko 1153050/18-24) с присоединением заявки Кв

Приоритет

Опубликовано 26.VIII.1969. Бюллетень М 27

Дата опубликования описания 4.1I.1970

Кл. 42m., 7/12

МПК G 06k

УДК 681.327.12(088.8) Комитет по делам иаобретений и открытий при Совете Министров

СССР

Автор изобретения

Е. E. Ширяев

Заявитель

ФОТОЭЛЕКТРОННОЕ УСТРОЙСТВО ДЛЯ СЧИТЫВАНИЯ

УСЛОВНЫХ ЗНАКОВ С КАРТ

Изобретение относится к системам 1избирательного считывания и ра спознавания многоцветной графической информации, основанным на оптическом расчленении цветов с помощью светофильтров.

Известны устройства для считывания условных знаков с карт, содержащие осветитель, два фотодатчика, блок обработки информ ации и сканер, выполненный в виде вращающегося барабана, на поверхности которого закреплена подлежащая оканированию карта.

Предлагаемое устройство отличается тем, что iHB пути прохождения светового потока от осветителя к :считываемой карте и эталону опознаваемого условного знака установлена зеркальная призма 1и два конденсора, разделяющих световой поток на два равно интенсивных потока, а каждый из фотодатчиков выполнен в виде объектива и трехгранной зеркальной призмы, между гранями которой и светочувствительным и элементам и (напр имер, фотоэлектронными умножителями) icMQHтированы соответственно ира сный, зеленый и син ий,светофильтры, при этом .выходы фоточувствительных элементов подсоединены к блокам сравнения, связанным через логическую схему «И», формирователь и усилитель со входом блока обработки информации.

Это позволяет автоматизировать процесс считывания цветных условных знаков с карт и повысить надежность их опознавания.

На чертеже представлена схема предложенного устройства.

Устройство содержит осветитель 1, призму

2, разделяющую световой поток на два, направляемых кондея сор ам и 8 соответствен нo на условный знак легенды (эталон) 4 и на карту 5, при этом карта сканируется. Излучение с условного знака легенды и ic карты, направляясь каждое по своему каналу, посту10 пает на два идентичных датчика, состоящих из объектива б, трехгранной призмы (или полупосеребренных зеркал) 7, разделяющей световой поток на три равно HHTGHcHBHblx потока,:направляемых через красный 8, зеленый

15 9 и синий 10 светофильтры соответственно на три фотоэлекпронных умножителя 11, 12, 18.

Сигналы с выхода идентичных фотоэлектронных умножителей поступают на блоки сравнения 14, 15, 1б, состоящие из логических

20 элементов «НЕ» и усилительно-формирующих каскадов. Выходы блоков сравнения подключены к схеме совпадения 17 (выполненной в виде логического элемента «И»), сигнал с которой через формирователь 18 и усили25 тель 19 поступает в блок 20 обработки информ ации.

Сигнал на выходе схемы совпадения 17 возникает iB том случае, когда излучение с карты в момент ее сканирования совпадает

30 по всем трем цветовым характеристикам с цветом заданного условного знака легенды. 251250

Предмет изобретения

)б + +

Сосгавитсль Г. П. Шибанов

Редактор Б. С. Н анкина Техред Л. Я. Левина Корректор С. М. Сигал

Заказ 392774 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва )К-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2

Принцип построения данного устройства обеспечивает автоматическое.считы вание всех качественных характеристип с карты или путем постепен ного переключения с одного знака на последующий (по за вершении:сканирования заданного поля карты), или при наличии,ряда идентичных датчи ков — одновременное считывание нескольких качественных характе.рис пик.,- Фопоэлектронное устройство для считыванйя- с ловных знаков Ic карт, содержащее осветитель, два фотодатчика, блок обработки информ ацли и сканер, вы|полненный IB виде вращающегося барабана, на поверхности которого закреплена подлежащая сканированию карта, отличающееся тем, что, с целью ооеспечения возможности автоматизации процесса считывания цветных условных знаков с карт и повышения, надежности их опознавания, на пути прохождения светового потока от осветителя к считываемой карте и эталону опознаваемого условного знака уста-, новлена зеркальная призма и два кон денсора, разделяющих световой поток,на д ва равно интенсивных потока, а каждый из фотодатчиков выполнен в виде объектива и трехгранной зеркальной призмы, между,грациями которой и светочувствительными элементами, например фотоэлектронными умножителями, смонтированы соответственно .красный, зеленый и сияний светофильтры, прои этом выходы фоточувствительных элементов подсоединены к блокам сравнения, связанным через логическую схему «И», формирователь и усилитель со входом блока обработки информации.
