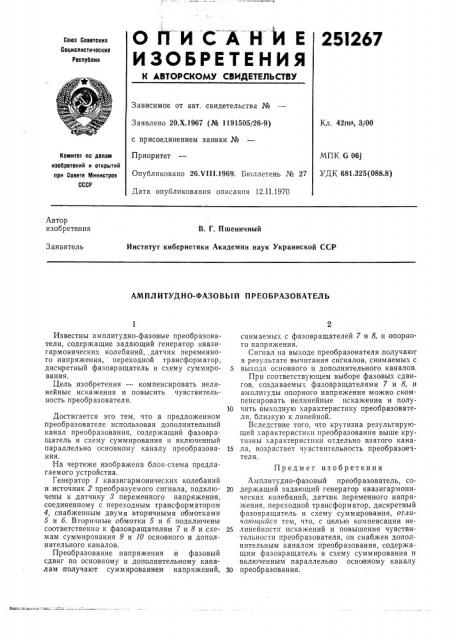

РИСАННА о E
ИЗОБРЕТЕНИЯ
25I267
Сова Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 20.Х.1967 (№ 1191505/26-9) с присоединением заявки №
Приоритет
Опубликовано 26Х!11.1969, Бюллетень № 27
Дата опубликования описания 12.II.1970
Кл. 42m, 3/00
МПК С 06j
УДК 681.325 (088.8) Комитет по делам иэобретений и открытий при Совете Министров
СССР
Автор изобретения
В. Г. Пшеничный
Институт кибернетики Академии наук Украинской ССР
Заявитель
АМПЛИТУДНО-ФАЗОВЬ1й ПРЕОБРАЗОВАТЕЛЬ
Известны амплитудно-фазовые преобр азователи, содержащие задающий генератор квазигармонических колебаний,, датчик переменного напряжения, переходной трансформатор, дискретный фазовращатель и схему суммирования.
Цель изобретения — компенсировать нелинейные искажения и повысить чувствительность преобразователя.
Достигается это тем, что в предложенном преобразователе использован дополнительный канал преобразования, содержащий фазовращатель и схему суммирования и включенный параллельно основному каналу преобразования.
На чертеже изображена блок-схема предлагаемого устройства.
Генератор 1 квазигармонических колебаний и источник 2 преобразуемого сигнала, подключены к датчику 8 .переменного напряжения, соединенному с переходным трансформатором
4, снабженным двумя вторичными обмотками
5 и б. Вторичные обмотки 5 и б подключены соответственно к фазовращателям 7 и 8 и схемам суммирования 9 и 10 основного и дополнительного каналов.
Преобразование напряжения в фазовый сдвиг по основному и дополнительному каналам получают суммированием напряжений, снимаемых с фазовращателей 7 и 8, и опорного напряжения.
Сигнал на выходе преобразователя получают в результате вычитания сигналов, снимаемых с
5 выхода основного и дополнительного каналов.
При соответствующем выборе фазовых сдвигов, создаваемых фазовращателями 7 и 8, и амплитуды опорного напряжения можно скомпенсировать нелинейные искажения и полу10 чить выходную характеристику преобразователя, близкую к линейной.
Вследствие того, что .крутизна результирующей характеристики преобразования выше крутизны характеристики отдельно .взятого кана15 ла, возрастает чувствительность преобразователя.
Предмет изобретения
Амплитудно-фазовый преобразователь, со20 держащий задающий генератор квазигармонических колебаний, датчик переменного напряжения, переходной трансформатор, дискретный фазовращатель и схему суммирования, отличаюитийсч тем, что, с целью компенсации не25 линейности искажений и повышения чувствительности преобразователя, он снабжен дополнительным каналом преобразования, содержащим фазовращатель и схему суммирования и включенным параллельно основному каналу
30 преобразования.
251267
1 t (!
z I!
