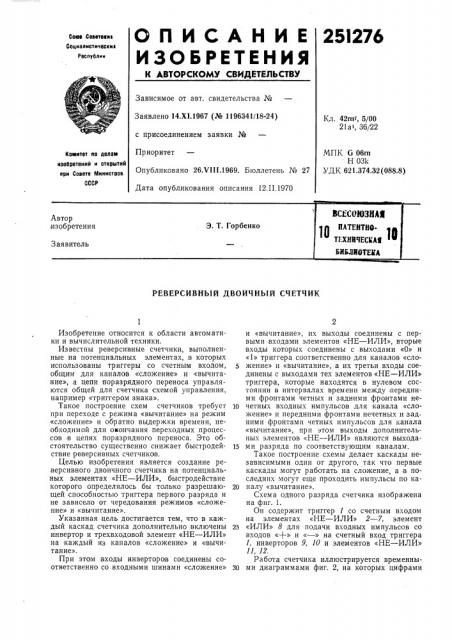

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

25!276

Сомо Соовтооив

Социалистическил

Реслуелил

Зависимое от авт. свидетельства ¹

Заявлено 14.Х1.1967 (№ 1196341!18-24) с присоединением заявки №

Приоритет

Опубликовано 26.Ч111.1969. Бюллетень № 27

Дата опубликования описания 12.II.1970

Кл. 42m7, 5/00

21а>, 36/22

МПК G 06m

Н 031

УДК 621.374.32 (088.8) Комитет ао аелам иаобретений и открытий ори Совете тлинистроо

СССР

РЕВЕРСИВНЪ|Й ДВОИЧНЫЙ СЧЕТЧИК

Изобретение относится к области автоматики и вычислительной техники.

Известны реверсивные счетчики, выполненные на потенциальных элементах, в которых использованы триггеры со счетным входом, общим для каналов «сложение» и «вычитание», а цепи поразрядного переноса управляются общей для счетчика схемой управления, например «триггером знака».

Такое построение схем счетчиков требует 10 при переходе с режима «вычитание» на режим

«сложение» и обратно выдержки времени, необходимой для окончания переходных процессов:в цепях поразрядного переноса. Это обстоятельство существенно снижает быстродей- ls ствие рвверсивных счетчиков.

Целью изобретения является создание ре,версивного двоичного счетчика на потенциальных элементах «НŠ— ИЛИ», быстродействие которого определялось бы только разрешаю- 20 щей способностью триггера первого разряда и не зависело от чередования, режимов «сложение» и «вычитание».

Указанная цель достигается тем, что в каждый каскад счетчика дополнительно включены 2S инвертор и трехвходовой элемент «НŠ— ИЛИ» на каждый из каналов «сложение» и «вычитание».

При этом;входы инверторов соединены соответственно со входными шинами «сложение» Ç0 и «вычитание», их выходы соединены с первыми,входами элементов «НŠ— ИЛИ», вторые входы которых соединены с выходами «О» и

«1» триггера соответственно для каналов «сложение» и «вычитание», а их третьи входы соединены с выходами тех элементов «НŠ— ИЛИ» триггера, которые находятся в нулевом состоянии в интервалах времени между .передними фронтами четных и задними фронтами нечетных входных импульсов для канала «сложение» и передними фронтами нечетных и задними фронтами четных импульсов для канала

«вычитание», при этом выходы дополнительных элементов «НŠ— ИЛИ» являются выходами разряда по соответствующим каналам.

Такое построение схемы делает каскады независимыми один от другого, так что первые каскады могут работать на сложение, а в последних могут еще проходить импульсы по каналу «вычитание».

Схем а одного р аз ряда счетчика из обр а жена на фиг. 1.

Он содержит триггер 1 со счетным входом на элементах «НŠ— ИЛИ» 2 — 7, элемент

«ИЛИ» 8 для подачи входных импульсов со входов «+» и « — » на счетный вход триггера

1, инверторов 9, 10 и элементов «НŠ— ИЛИ»

11, 12.

Работа счетчика иллюстрируется временными диаграммами фиг. 2, на которых цифрами

251276 заход

9crn.

Фиг. 7 обозначены выходы соответствующих элементов разряда, и сигналу «О» соответствует .высокий, а сигналу «1» — низкий уровни потенциала.

В исходном состоянии триггер 1 сигналом 5 по входу «Уст. «О» установлен в состояние «О».

При поступлении счетных импульсов по входу « вЂ » они инвертируются инвертором 9 и поступают на один из,входов элемента 11, а также через элемент 8 на счетный вход триггера lo

1. На два других входа элемента 11 подаются потенциалы с выходов элементов 2 и б триггера 1.

Так как на выходе элемента 11 низкий потенциал, соответствующий «1», появится толь- 15 ко в том случае, если на всех его входах будут высокие потенциалы, соответствующие «О», то элемент 11 выдает импульсы переноса íà iBbIход « †» цри совпадении высоких потенциалов с,выходов элементов 2, б и 9. Как видно из 2о временной диаграммы, импульсы переноса по каналу «вычитание» будут вырабатываться в соответствии с логикой работы счетчика на вычитайие.

При поступлении импульсов по,входу «+» 25 они будут подаваться на счетный вход триггера 1 через элемент 8 и на ин вертор 10. В этом случае совпадение высоких потенциалов на ,выходах элементов 8, 4 и 10 (входах элемента

12) будет в тот момент, когда необходимо об- Зо разовать импульс переноса на выходе «+» в соответствии с логикой работы счетчика на сложение.

Потенциалы «1» и «О» разряда снимаются, как в обычном триггере, с,выходов элементов

4 (Выход «О») и б (Выход «1»).

Предмет изобретения

Реверсивный двоичный счетчик, каждый разряд которого состоит из триггера со счетным входом, общим для каналов «сложение» и «вычитание», выполненного на потенциальных элементах «НŠ— ИЛИ», отличающийся тем, что, с целью повышения быстродействия, в нем триггер каждого разряда дополнительно содержит инвертор и элемент «HE — ИЛИ» на каждый из каналов «сложение» и «вычитание», причем входы инверторов соединены соответственно со входными шинами «сложение» и «вычитание», а их выходы соединены с первыми входами элементов «НŠ— ИЛИ», вторые входы которых соединены с выходами «О» и

«1» триггера соответственно для каналов «сложение» и «вычитание», а их третьи входы соединены с выходами тех элементов «НЕ—

ИЛИ» триггера, которые находятся в нулевом состоянии в интервалах времени между передними фронтами четных и задними фронтами нечетных, входных импульсов для канала

«сложение» и пЕредними фронтами нечетных и задними фронтами четных импульсов для канала «вычитание», при этом выходы дополнительных элементов «НŠ— ИЛИ» являются выходами разряда по соответствующим каналам.
