Упругая муфта
Иллюстрации
Реферат

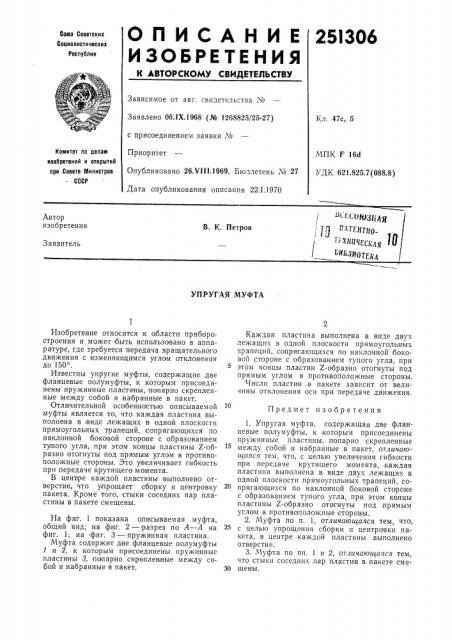

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
25! 306
Союз Советских
Социалистических
Республик
Зависимое от авт; свидетельства №
Заявлено 06. IX.1968 (№ 1268825/25-,27) с присоединением заявки №
Приоритет
Опубликовано 26.Ч111.1969. Бюллетень № 27
Дата опубликования описания 22.1.1970
Кл. 47с, 5
МПК F 16d
УДК 621.825.7(088.8) Комитет по делам изобретений и открытий прн Совете Министров
СССР
УПРУГАЯ МУФТА
Каждая пластина выполнена в виде двух лежащих в одной плоскости прямоугольных трапеций, сопрягающихся по наклонной боковой стороне с образованием тупого угла, при этом концы пластин Z-образно отогнуты под прямым углом в противоположные стороны.
Число пластин .в пакете зависит от величины отклонения оси при передаче движения, 10
1. Упругая муфта, содержащая две фланцевые полу. муфты, к которым присоединены пружинные пластины, попарно скрепленные между собой и набранные в пакет, отличающаяся тем, что, с целью увеличения гибкости при передаче крутящего момента, каждая пластина выполнена,в виде двух лежащих в одной плоскости прямоугольных трапеций, сопрягающихся по наклонной боковой стороне с образованием тупого угла, при этом концы пластины 2-образно отогнуты под,прямым углом в противоположные стороны.
2. Муфта по п. 1, отличающаяся тем, что, 25 с целью упрощения сборки и центровки пакета, в центре каждой пластины .выполнено отверстие.
3. Муфта по пп. 1 и 2, отличающаяся тем, что стыки соседних пар пластин в пакете сме30 щены, 1
Изобретение относится к области приборостроения и может быть использовано в àïïàратуре, где требуется передача вращательного движения с изменяющимся углом отклонения до 150 .
Известны упругие муфты, содержащие две фланцевые полумуфты, к которым присоединены пружинные пластины, попарно скрепленные между собой и набранные в пакет.
Отличительной особенностью описываемой муфты является то, что каждая, пластина выполнена в виде лежащих в одной плоскости прямоугольных трапеций, сопрягающихся по наклонной боковой стороне с образованием тупого угла, при этом концы пластины Z-образно отогнуты под прямым углом в противоположные стороны. Это увеличивает гибкость пр и:передаче крутящего м ом ента.
В центре каждой пластины выполнено отверстие, что упрощает сборку и центровку пакета. Кроме того, стыки соседних пар пластины в пакете смещены.
На фиг. 1 показана описываемая муфта, общий вид; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — пружинная пластина.
Муфта содержит две фланцевые полумуфты
1 и 2, к которым присоединены пружинные пластины 3, попарно скрепленные между собой и набранные в пакет.
Предмет изобретения
251306
А,4 Риг 1
Рог
Составитель И. Злотник
Редактор С. Сюткина Техред А. А. Камышникова Корректоры: Е. Ласточкина и Б. Петрова
Заказ 3786/2 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва K-35, Раушская наб., д. 4!5
Типография, пр. Сапунова, 2
