Поворотный подъемный кран с выдвижной поперечиной

Поворотный подъемный кран с выдвижной поперечиной

Иллюстрации

Показать все

Реферат



№ ЛЯЗГ

Алтаев З Ь, 3

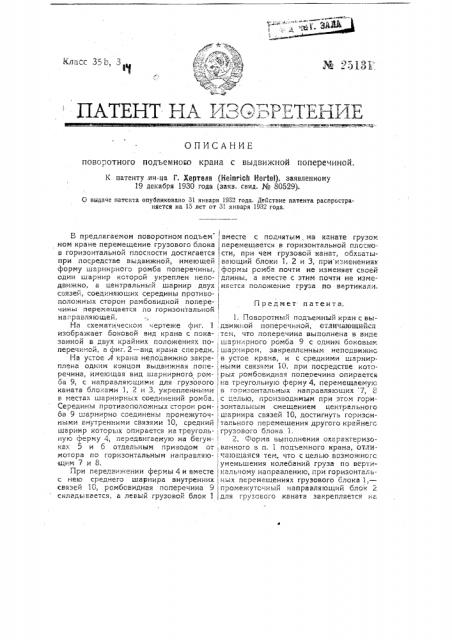

ПАТЕНТ НА ИЗЯ.::РЕТЕНИЕ

ОПИСАНИЕ поворотного подъемною крана с выдвижноИ поперечиной.

K патенту,ин-ца Г. вертеле (Неаг с1 Кегте1), заявленному

19 декабря 1930 года (заяв, свид. ¹ 80529).

О выдаче патента опубликовано 31 января 1933 года. Действие патента распространяется на 15 лет от 31 января 1932 года.

Предмет патента

В предлагаемом поворотном подъем ном кране перемещение грузового блока в горизонтально" плоскости достигается при посредстве выдвижной, имеющей форму шарнирного ромба поперечины, один шарнир которой укреплен неподвижно, а центральный шарнир двух связей, соединяющих середины противоположных сторон рамбовидной поперечины перемещается по горизонтальной

Hа I1 равля ю щеи г1а схематическом чертеже фиг. 1 изображает боковой вид крана с показанной в двух крайних положениях поперечиной, а фиг. 2 †в крана спереди.

На устое А крана неподвижно закреплена одним концом выдвижная поперечина, имеющая вид шарнирного рОмоа 9, с направляющими для грузового каната бло«vèè 1, 2 и 3, укрепленными в местах шарнирнь;х соединений ромба, Середины противоположных с-.оров ромба 9 шарнирно соединены промежуточI-I lNH BH) TpQHHNMH -cBsI39i

При передвижении фермы 4 и вместе с нею среднего шарнира внутренних связей 10., ромбовидная поперечина 9 складывается, а левый грузовой блок 1

ЛЫЕА%2БЕЗБУЕТЖ . "Л З ЮЗФЖЮ % МВУ ЮР УФ%ЮРИИЖСР ЯВЮ "%Д вместе с поднятым на канате грузом перемещается в горизонтальной плоско. сти, при чем грузовой канат, обхваты вающий блоки 1, 2 и 3, при изменениях формы рсмба почти не изменяет своей ! длины, а вместе с этим почти не изме няется положение груза по вертикали.! 1. Поворотный подъемный кран с вы, движ оН поперечиной, отличающийся ,тем, что поперечина выполнена в виде, шарнирного ромба 9 с Одним боковым

I шарниром, закрепленным неподвижно в устое крана, и с средними шарнирными cBsIBBNH 10, IlpH посредстве

pbI_#_ poèáîBHäíBя поперечина опирается на треугольную ферму 4, перемещаему о в горизонтальных направляющих 7, 8 с целью, производимым при этсм гори зонтальным смещением центрального шарнира связей 10, достигнуть горизонтального перемешения другого крайнего

tгрузОвого блока 1.

2. Форма выполнения охарактеризоI ванного в и. 1 подъемного крана, отли.

I ппощаяся тем, что с целью возможного уменьшения колебаний груза по вертикальному направлению, при горизонтальных перемещениях грузового блока 1,— промежуточный направляющий блок 2 для грузового каната закрепляется на

e:верхнем шарнире ромбовидной попере"-чины, при чем направляющих блоков

:на каждом шарнире поперечины может быть установлено несколько †зависимости от числа поддерживаемых ими канатов.
