Реферат

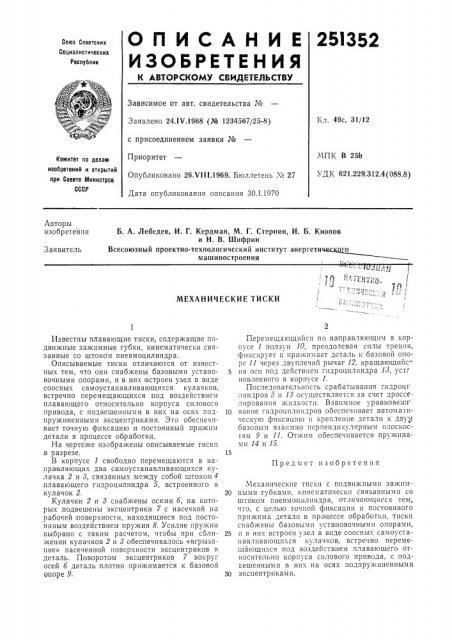

ОПИСАН И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.IV,1968 (№ 1234567/25-8) с присоединением заявки №

Приоритет

Опубликовано 26 Vill.1969. Бюллетень ¹ 27

Дата опубликования описания ЗО.I 1970

Кл. 49с, 31/12

ЧПК В 25b

УДК 621.229.312.4(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Б. А. Лебедев, И. Г. Кердман, М. Г. Стернин, И. Б. Кнопов и Н. В. Шифрин

Всесоюзный проектно-технологический институт энергети го машиностроения

Заявитель

МЕХАНИЧЕСКИЕ ТИСКИ

Предмет изобретения

Механические тиски с подвижными зажим20 ными губками, кинем атически связанными со штоком пневмоцилиндра, отлича осциеся тем, что, с целью точной фиксац1ш li постоянного прижима детали в процессе обработки, тиски снабжены базовыми установочными опорами, 25 и в них встроен узел в виде соосных самоустанавливающпхся кулачков, встречно перемещающихся под воздействием плавающего относительно корпуса силового привода, с подвешенными в ннх на осях подпружиненными

30 эксцентриками

Известны плавающие тиски, содержащие подвижные зажимные губки, кинематически связанные со штоком пневмоцилиндра.

Описываемые тиски отличаются от известных тем, что они снабжены базовыми установочными опорами, и в них встроен узел в виде соосных самоустанавливающихся кулачков, встречно перемещающихся под воздействием плавающего относительно корпуса силового привода, с подвешенными в них íà осях подпружиненными эксцентриками. Это обеспечивает точную фиксацию и постоянный прижим детали в процессе обработки.

На чертеже изображены описываемые тиски .в разрезе.

В корпусе 1 свободно перемещаются в напра вляющих два самоусганавливающихся кулачка 2 и 8, связанных между собой штоком 4 плавающего гидроцилиндра 5, встроенного в кулачок 2.

Кулачки 2 и 8 снабжены осями б, на которых,подвешены эксцентрики 7 с насечкой на рабочей .поверхности, находящиеся под постоянным воздействием пружин 8. Усилие пружин выбрано с таким расчетом, чтобы при сближении кулачков 2 и 8 обеспечивалось «вгрызание» насеченной поверхности эксцентриков в деталь. Поворотом эксцентриков 7 вокруг осей б деталь плотно прижимается к базовой опоре 9.

Перемещающийся по направляющим в корпусе 1 ползун 10, преодолевая силы трения, фиксирует и прижимает деталь к базовой опоре 11 через двуплечпй рычаг 12, вращающпйс"

5 на ocii под действием гпдроцплиндра 13, уст новленного в корпусе 1.

Последовательность срабатывания гидроцк линдров 5 и 13 осуществляется за счет дросселирования жидкости, Взаимное уравновеши

1О ванне гидроцилиндров обеспечивает автоматическую фиксацию и крепление детали к двум базовым взаимно перпендикулярным плоскостям 9 и 11. Отжим обеспечивается пружинами 14 и 15.

70 12
