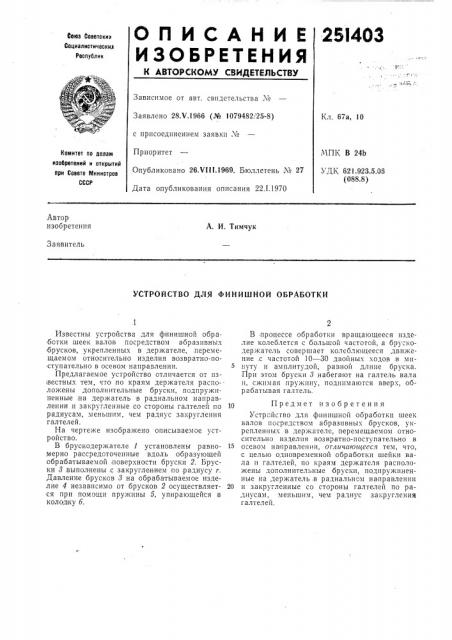

О П И С А Н И Е 25I403

ИЗОБРЕТЕН ИЯ

Воюз боветскик

Социалистическиз

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 28.Ч.1966 (№ 1079482!25-8) с присоединением заявки №

Приоритет

Опубликовано 26.Vill.1969. Бюллетень М 27

Дата опубликования описания 22.1.1970

Кл. 67а, 10

МПК В 24b

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.923.5.06 (088.8) Автор изобретения

A. И. Тимчук

Заявитель

УСТРОЙСТВО ДЛЯ ФИНИШНОЙ ОБРАБОТКИ

Известны устройства для финишной обработки шеек валов посредством абразивных брусков, укрепленных в держателе,,перемещаемом относительно изделия возвратно-поступательно в осевом направлении.

Предлагаемое устройство отличается от из вестных тем, что по краям держателя располо>кены дополнительные бруски, подпружиненные на держатель в радиальном направлении и закругленные со стороны галтелей по радиусам, меньшим, чем радиус закругления галтелей.

На чертеже изображено описываемое устройство.

В брускодержателе 1 установлены равномерно рассредоточенные вдоль образующей обрабатываемой, поверхности бруски 2. Бруски 8,выполнены с закруглением по .радиусу r.

Давление брусков 8 на обрабатываезтое изделие 4 независимо от брусков 2 осуществляется при помощи пружины 5, упирающейся в колодку б.

В процессе обработки вращающееся изделие колеблется с большой частотой, а брускодержатель совершает колеблющееся движение .с частотой 10 — 30 двойных ходов в минуту и амплитудой, равной длине бруска.

При этом бруски 8 набегают на галтель вала и, сжимая пружину, поднимаются вверх, обрабатывая галтель.

Предмет изобретения

Устройство .для финишной обработки шеек валов посредством абразивных брусков, укрепленных в держателе, перемещаемом относительно изделия возвратно-поступательно в

15 осевом направлении, or ãè÷oþùååñÿ тем, что, с целью одновременной обработки шейки вала и галтелей, по краям держателя расположены дополнительные бруски, подпружиненные на держатель,в радиальном направлении

20 и закругленные со стороны галтелей по радиусам, меньшим, чем радиус закругления галтелей.

251403

Составитель Л. Шестова

Редактор Л, Панус Техред А. А. Камышникова Корректоры; Е. Ласточкина и В. Петрова

Заказ 3786/14 Тираж 480 ° Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
