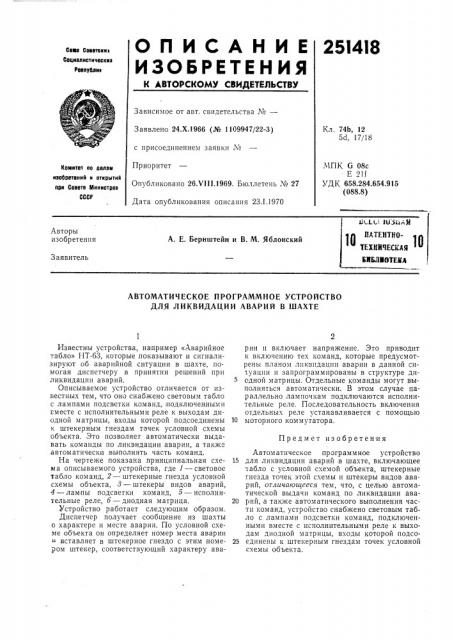

О П И С А Н И Е 25!418

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советски т

Социал истическиа

Рееоудлив

Зависимое от авт. свидетельства ¹â€”

Заявлено 24.Х.1966 (№ 1109947/22-3) с присоединением заявки №

Приоритет

Опубликовано 26.Vill.1969. Бюллетень № 27

Дата опубликования описания 23.1.1970

Кл. 74b, 12

5d, 17/18

МПК G 08с

E 211

УДК 658.284.654.915 (088.8) Комитет оо делам иаобретенид и открытио ори Совете Министров

СССР

Авторы изобретения

А. Е. Бернштейн и В. М. Яблонский

Заявитель

АВТОМАТИЧЕСКОЕ ПРОГРАММНОЕ УСТРОЙСТВО

ДЛЯ ЛИКВИДАЦИИ АВАРИЙ В ШАХТЕ

Предмет изобретения

Известны устройства, например «Аварийное табло» НТ-63, которые показывают и сигнализируют об аварийной ситуации в шахте, помогая диспетчеру в принятии решений при ликвидации аварий.

Описываемое устройство отличается от известных тем, что оно снабжено световым табло с лампами подсветки команд,:подключенными вместе с исполнительными реле к выходам диодной матрицы, входы которой подсоединены к штекерным гнездам точек условной схемы объекта. Это позволяет автоматически выдавать команды по ликвидации аварии, а также автоматически выполнять часть команд.

На чертеже показана принципиальная схема описываемого устройства, где 1 — световое табло команд, 2 — штекерные гнезда условной схемы объекта, 8 — штекеры видов аварий, 4 — лам пы подсветки команд, 5 — исполнительные реле, б — диодная матрица.

Устройство работает следующим образом.

Диспетчер получает сообщение из шахты о характере и месте аварии. По условной схеме объекта он определяет номер места аварии вставляет в штекерное гнездо с этим номером штекер, соответствующий характеру аварии и включает напряжение. Это приводит к включеншо тех команд, которые предусмотрены планом ликвидац|ш аварии в данной ситуации и запрограммированы в структуре диодной матрицы. Отдельные команды могут выполняться автоматически. В этом случае параллельно лампочкам подключаются исполнительные реле. Последовательность включения отдельных реле устанавливается с помощью

10 моторного коммутатора.

Автоматическое программное устройство

15 для ликвидации аварий в шахте, включающее табло с условной схемой объекта, штекерные гнезда точек этой схемы и штекеры видов аварий, отличающееся тем, что, с целью автоматической выдачи команд по ликвидации ава20 рий, а также автоматического выполнения части команд, устройство снабжено световым табло с лампами подсветки команд, подключенными вместе с исполнительными реле к выходам диодной матрицы, входы которой подсо25 единены к штекерным гнездам точек условной схемы объекта.
