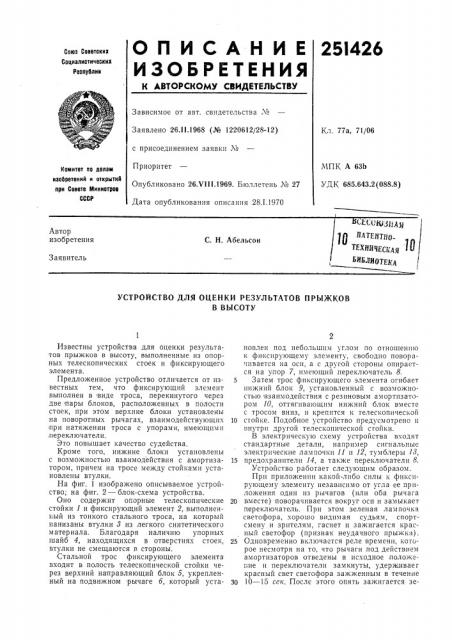

УСТРОЙСТВО ДЛЯ ОЦЕНКИ РЕЗУЛЬТАТОВ ПРЪ1ЖКОВ

В ВЪ|СОТУ

Известны устройства для оценки результатов прыжков в высоту, выполненные из опорных телескопических стоек и фиксирующего эл ем ент а.

Предложенное устройство отличается от известных тем, что фиксирующий элемент выполнен в виде троса, перекинутого через две пары блоков, расположенных в полости стоек, при этом верхние блоки установлены на поворотных рычагах, взаимодействующих при натяжении троса с упорами, имеющими переключатели.

Это повышает качество судейства.

Кроме того, нижние блоки установлены с возможностью взаимодействия с амортизатором, причем на тросе между стойками установлены втулки.

На фиг. 1 изображено описываемое устройство; на фиг. 2 — блок-схема устройства.

Оно содержит опорные телескопические стойки 1 и фиксирующий элемент 2, выполненный из тонкого стального троса, на .который нанизаны втулки 8 из легкого синтетического материала. Благодаря наличию упорных шайб 4, находящихся в отверстиях стоек, втулки не смещаются в стороны.

Стальной трос фиксирующего элемента входит в полость телескопической стойки через верхний направляющий блок 5, укрепленный на подвижном рычаге 6, который установлен под небольшим углом по отношенгио к фиксирующему элементу, свободно поворашвается на оси, а с другой стороны опирается на упор 7, имеющии .переключатель 8.

5 Затем трос фиксирующего элемента огибает нижний блок 9, установленный с возможностью взаимодействия с резиновым амортизатором 10, оттягивающим нижний блок вместе с тросом вниз, и крепится к телескопической

10 стойке. Подобное устройство предусмотрено и внутри другой телескопической стойки.

В электрическую схему устройства входят стандартные детали, например сигнальные электрические лампочки 11 и 12, тумблеры 18, 15 предохранители 14, а также переключатели 8.

Устройство работает следующим образом.

При приложении какой-либо силы к фиксирующему элементу независимо от угла ее приложения один из рычагов (или оба рычага

20 вместе) поворачивается вокруг оси и замыкает переключатель. При этом зеленая лампочка светофора, хорошо видимая судьям, спортсмену и зрителям, гаснет и зажигается красный светофор (признак неудачного прыжка).

25 Одновременно включается реле времени, которое несмотря на то, что рычаги .под действием амортизаторов отведены в исходное положение и переключатели замкнуты, удерживаег красный свет светофора зажженным в течение

3Q 10 — 15 сек. После этого опять зажигается зе251426

6

9 ыг. Z

Составитель Г. Чурсина

Техред Л. В. Куклина

Редактор А. Бер

Корректоры: А. Николаева и Л. Корогод

Заказ 3915/15 Тираж 480 Подписное

1ЛНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раугпская наб., д. 4!5

Типография, пр. Сапунова ? леный свет, а красный гаснет. Если спортсмен зацепил трос и падает вместе с ним, последний, растягивая амортизатор, вытягивается из стоек.

При приземлении спортсмена трос освобождается и под действием амортизаторов занимает свое первоначальное положение, а рычаги при этом поворачиваются в обратном направлении до упоров.

Предмет изобретения

1. Устройство для оценки результатов прыжков в высоту, содержащее опорные телескопические стойки и фиксирующий элемент, отличающееся тем, что, с целью повышения качества судейства, фиксирующий элемент выполнен в виде троса, перекинутого через две пары блоков, расположенных в полости стоек, при

5 этом верхние блоки установлены на поворотных рычагах, взаимодействующих при натяжении троса с упорами, имеющими переключатели.

2. Устройство по п. 1, отличающееся тем, что

10 нижние блоки установлены с возможностью взаимодействия с амортизатором.

3. Устройство по п. 1, отлича1ощееся тем, что на тросе между стойками установлены втулки.
