25I428

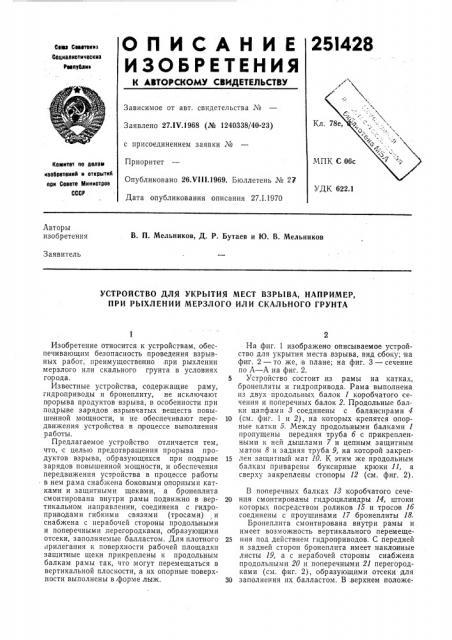

ОПИСАНИЕ

ИЗОЬГЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сею Сееетекит

Социалистические рееитблив

Зависимое от авт. свидетельства ¹

Заявлено 27ЛУ.1968 (№ 1240338/40-23) Кл с присоединением заявки №

Приоритет

Комитет оо делов нзоСретений N открытиЯ лри Сосете Министров

СССР

Опубликовано 26.VIII.1969. Бюллетень № 27

Дата опубликования описания 27.1.1970

УДК 622.1

Авторы изобретения

В. П. Мельников, Д. P. Бутаев и Ю. В. Мельников

Заявитель

УСТРОЙСТВО ДЛЯ УКРЫТИЯ МЕСТ ВЗРЫВА, НАПРИМЕР, ПРИ РЫХЛЕНИИ МЕРЗЛОГО ИЛИ СКАЛЬНОГО ГРУНТА

Изобретение относится к устройствам, обеспечивающим безопасность проведения взрывных работ, преимущественно при рыхлении мерзлого или скального грунта в условиях города.

Известные устройства, содержащие раму, гидроприводы и бронеплиту, не исключают прорыва продуктов взрыва, в особенности при подрыве зарядов взрывчатых веществ повышенной мощности, и не обеспечивают передвижения устройства в .процессе выполнения работы.

Предлагаемое устройство отличается тем, что, с целью предотвращения прорыва продуктов взрыва, образующихся при подрыве зарядов повышенной мощности, и обеспечения передвижения устройства в процессе работы в нем,рама снабжена боковыми опорными катками и защитными щеками, а бронеплита смонтирована внутри рамы подвижно в вертикальном направлении, соединена с гидроприводами гибкими связями (тросами) и снабжена с нерабочей стороны продольными и поперечными, перегородками, образующими отсеки, заполняемые балластом. Для плотного прилегания к поверхности рабочей площадки защивные щеки прикреплены к продольным балкам рамы так, что могут перемещаться в вертикальной плоскости, а их опорные поверхности выполнены в форме лыж.

На фиг. 1 изображено описываемое устройство для укрытия места .взрыва, вид сбоку; на фиг. 2 — то же, в плане; на фиг. 3 — сечение по А — А на фиг. 2.

5 Устройство состоит,из рамы на катках, бронеплиты и гидропривода. Рама выполнена из двух продольных балок 1 коробчатого сечения и поперечных балок 2. Продольные балки цапфами 8 соединены с балансирами 4

10 (см. фиг. 1 и 2), на которых крепятся опорные катки 5. Между продольными балками 1 пропущены передняя труба б с прикрепленными к ней дышлами 7 и цепным защитным матом 8 и задняя труба 9, на которой закреп15 лен защитный мат 10. К этим же продольным балкам приварены буксирные крюки 11, а сверху закреплены стопоры 12 (см. фиг. 2).

В поперечных балках 18 коробчатого сече20 ния смонтированы гидроцилиндры 14, штоки которы посредством роликов 15 и тросов 1б соединены с проушинами 17 бронеплиты 18.

Бронеплита смонтирована внутри рамы и имеет возможность вертикального перемеще25 ния под действием гидроприводов. С передней и задней сторон бронеплита имеет наклонные листы 19, а с нерабочей стороны снабжена продольными 20 и поперечными 21 перегородками (см. фиг. 2), образующими отсеки для

30 заполнения их балластом. В,верхнем положе251428

13 /ф нии бронеплита может удерживаться стопором 22.

С боковых сторон продольных балок1устан овлены защитные щвки 28 (см. фиг. 1), которые с помощью направляющих пальцев 24 и соответствующих прорезей могут перемещаться в вертикальной плоскости. Щеки 28 имеют опорные поверхности 25 в форме лыж для обеспечения перемещения по грунту в любом направлении. В верхнем положении щеки могут удерживаться стопорами 12.

Устройство работает совместно с трактором, оборудованным гидросистемой. К трактору оно присоединяется дышлом 7, при этом гидроцилиндры присоединяются к гидросистеме трактора. Устройство с поднятой бронеплитой перемещается трактором и устанавливается над заряженными шпурами. Бронеплита и защитные щеки опускаются до соприкосновения с поверхностью рабочей площадки. Затем производится проверка и взрыв шпуровых зарядов, находящихся под бронеплитой, при этом исключается прорыв продуктов взрыва из-под плиты.

Если по какой-либо причине произойдет прорыв продуктов взрыва из-под,плиты, то газы свободно уйдут в атмосферу через цепные маты 8 и 10 и отверстия в защитных щеках 23, а взорванные куски грунта задерживаются.

После взрыва серии зарядов оператор по команде взрывника поднимает гидроцилиндра4 ми 14 бронеплиту 18 и перемещает ее трактором на следующую серию заряженных шпуров и вновь опускает плиту, и весь процесс повторяется, 5

Предмет изобретения

1. Устройство для укрытия мест взрыва, например, при рыхлении мерзлого или скального грунта, содержащее раму, состоящую из

10 продольных и поперечных балок с передним и задним цепными матами, гидроприводы, укрепленные на раме, и бронеплиту, отличающееся тем, что, с целью предотвращения прорыва продуктов взрыва, образующихся при

15 подрыве зарядов повышенной мощности, и обеспечения передвижения устройства в процессе работы, в нем рама снабжена боковыми опорными катками и защитными щеками, а бронеплита смонтирована внутри рамы под20 вижно в вертикальном направлении, соединена с гидроприводами гибкими связями, например тросами, и снабжена со сторны нерабочей поверхности продольными и поперечными перегородками, образующими заполняемые

25 балластом отсеки.

2, Устройство по п. 1, отличающееся тем, что, с целью обеспечения плотного прилегания к поверхности рабочей площадки, защитные щеки прикреплены к продольным балкам

30 рамы с возможностью перемещения в вертикальной плоскости и снабжены опорными поверхностями:в форме лыж.

251428

)5 22 ц /7

Ib 17

Рйг .7
