Реферат

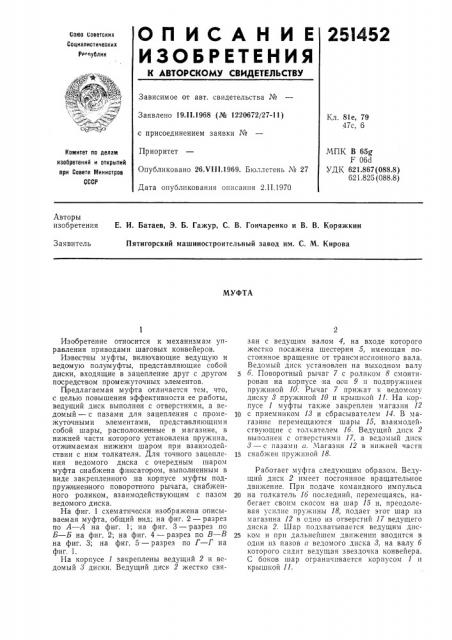

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

253452

Союз Советских

Социалистических

Рллублик

Зависимое от авт. свидетельства Ме

Заявлено 19.I 1.1968 (М 1220672/27-11) с присоединением заявки Ко

Приоритет

Опубликовано 26.VIII.1969. Бюллетень Х 27

Дата опубликования описания 2.11.1970

Кл. 81е, 79

47с, 6

МПК В 65g

F 06c1

УДК 621.867(088.8)

621.825 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Е. И. Ватаев, Э. Б. Гажур, С. В. Гончаренко и В. В. Коряжкин

Пятигорский машиностроительный завод им. С. М. Кирова

Заявитель

МУФТА

Изобретение относится к механизмам управления приводами шаговых конвейеров.

Из вестны муфты, включающие ведущую и ведомую полумуфты, представляющие собой диски, входящие в зацепление друг с другом посредством промежуточных элементов.

Предлагаем а я муфта отличается тем, что, с целью повышения эффективности ее,работы, ведущий диск выполнен с отверстиями, а ведомый — с пазами для зацепления с промежуточными элементами, представляющими собой шары, расположенные в магазине, в нижней части которого установлена п ружина, отжямаемая нижним шаром при взаимодействии с ним толкателя. Для точного зацепления ведомого диска с очередным шаром муфта снабжена фиксатором, выполненным в виде закреплен ного .на корпусе муфты подпружинен ного поворотного рычага, снабженного роликом, взаимодействующим с пазом ведомого диска.

На фиг. 1 схематически изображена описываемая муфта, общий вид; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — разрез по

Б — Б на фиг. 2; на фиг. 4 — разрез по  — В на фиг. 3; на фиг. 5 — разрез по à — Г на фиг. 1.

На корпусе 1 закреплены ведущий 2 и ведомый 8 диски. Ведущий диск 2 жестко связан с ведущим валом 4, на входе которого жестко посажена шестерня 5, имеющая постоянное вращение от трансмпсспонного вала.

Ведомый диск установлен на выходном валу

6. Поворотньш рычаг 7 с роликом 8 смонтирова н на корпусе на осп 9 и подпружинен пружиной 10. Рычаг 7 прижат к ведомому диску 8 пружиной 10 и крышкой 11. На корпусе 1 муфты также закреплен магазин 12

1О с приемником 18 и сбрасывателем 14. В магазине перемещаются шары 15, взаимодействующие с толкателем 16. Ведущий диск 2 выполнен с отверстиями 17, а ведомый диск

8 — с пазами а. Магазин 12 в нижней части

15 снабже.н пружиной 18.

Работает муфта следующим образом. Ведущий диск 2 имеет постоянное вращательное движение. При подаче командного импульса

20 на толкатель 16 последний, перемещаясь, набегает своим скосом на шар 15 и, преодолевая усилие пружины 18, подает этот шар из магазина 12 в одно из отверстий 17 ведущего диска 2. Шар подхватывается ведущим дис25 I o I и при дальнейшем движении вводится в один из пазов а ведомого диска 8, на валу 6 которого сидит ведущая звездочка конвейера.

С боков шар ограничивается корпусом 1 и кр ы ш кой 11.

251452

Предмет изобретения

У 1й 3 в амид l

Б-b

Составитель Л. Глазова

Тскред Л. В. Куклина

Редактор В. Сорокин

Корректор P. И. Крючкова

Заказ 3921/12 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва )K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Таиим образом, кинематическая цепь между ведущим и ведомым дисками оказывается замкнутой, и ведомый диск 8 поворачивается на угол, при котором шар выходит из его паза, а конвейер перемещается на один шаг. 5

При дальнейшем движении ведущего диска 2 с шаром 15 последний набегает на скос сбрасывателя 14 и сбрасывается в приемник 18 магазина 12. При подаче следующего командного импульса на толкатель 1б очередной шар 10

15 замкнет кинематическую цепь между ведущим и ведомым дисками, и процесс повторится. При.отсутствии командных импульсов пружина 18 сдерживает поступление шаров из магазина 12 в отверстия 17, кинематиче- 15 ская цепь между дисками разомкнута, и движение не передается. После перемещения конвейера на один шаг положение ведомого диска 8 для правильного зацепления с очередным шаром фиксируется рычагом 7, ролик 8 кото- 20 рого под действием пружины 10 входит в паз ведомого диска.

1. Муфта, преимущественно для управления приводом шагового конвейера, включающая ведущую и ведомую полумуфты, представляющие собой диски, входящие в зацепление друг с другом посредством промежуточных элементов, отличающаяся тем, что, с целью повышения эффективности ее работы, ведущий диск выполнен с отверстиями, а ведомый — с пазами для зацепления с промежуточными элементами, иредставляющими собой шары, расположенные в магазине, в нижней части которого установлена пружина, отжимаемая нижним шаром при взаимодействии с ним толкателя.

2. Муфта по п. 1, отличающаяся тем, что, с целью точного зацепления ведомого диска с очередным шаром, муфта снабжена фиксатором, выполненным в виде закрепленного на корпусе муфты подпружиненного поворотного рычага, снабженного роликом, взаимодействующим с пазом ведомого диска, о
