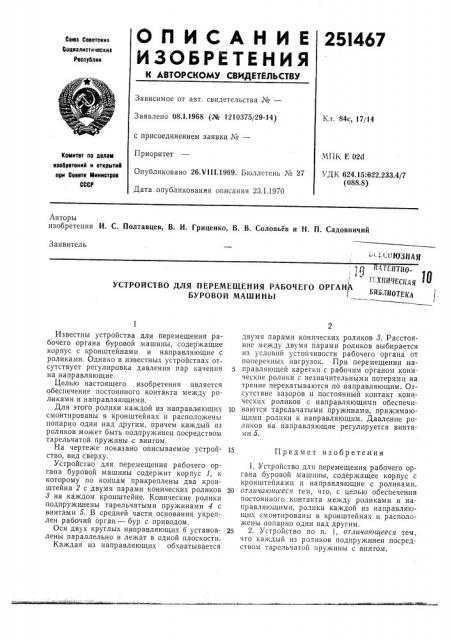

ОПИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
25I467
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 08 1.1968 (№ 1210375/29-14) с присоединением заявки №вЂ”
Приоритет
Опубликовано 26.Vill.1969. Бюллетень ¹ 27
Дата опубликования описания 23.1.1970
Кл. 84с, 17/14
МПК Е 02d
УДК 624.15:622.233.4/7 (088.8) Комитет по делам иаоорвтвний и открытий при Совете Министров
СССР
Авторы изобретения И. С. Полтавцев, В. И. Гриценко, В, В, Соловьев и Н. П. Садовничий
Заявитель т Р - :ЦЕЦП10: 1
1Г ХНИЧЕСКАя
УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ РАБОЧЕГО ОРГАН А
БУРОВОЙ МАШИНЫ
15 Предмет изобретения
Известны устройства для перемещения рабочего органа буровой машины, содержащие корпус с кронштейнами и направляющие с роликами. Однако в известных устройствах отсутствует регулировка давления пар качения на направляющие.
Целью настоящего изобретения является обеспечение постоянного контакта между роликами и направляющими.
Для этого ролики каждой из направляющих смонтированы в кронштейнах и расположены попарно один над другим, причем каждый из роликов может быть подпружинен посредством тарельчатой пружины с винтом.
На чертеже показано описываемое устройство, вид сверху.
Устройство для перемещения рабочего органа буровой машины содержит корпус 1, к которому по концам прикреплены два кронштейна 2 с двумя парами конических роликов
3 на,каждом кронштейне. Конические ролики подпружинены тарельчатыми пружинами 4 с винтами 5. В средней части основания укреплен рабочий орган — бур с приводом.
Оси двух круглых направляющих 6 установлены параллельно и лежат в одной плоскости.
Каждая из направляющих обхватывается двумя парами конических роликов 8. Расстояние между двумя парами роликов выбирается из условий устойчивости рабочего органа от поперечных нагрузок. При перемещении,направляющей каретки с рабочим органом конические ролики с незначительными потерями на трение перекатываются по направляющим. Огсутствие зазоров и постоянный контакт конических роликов с направляющими обеспечи10 ваются тарельчатыми пружинами, прижихгающпми ролики к направляющим. Давление роликов на направляющие регулируется .винтами 5.
1. Устройство для перемещения рабочего ор. гана буровой машины, содержащее корпус с кронштейнами и направляющие с роликами, 20 отличагошееся тем, что, с целью обеспечения постоянного контакта между роликами и направляющими, ролики каждой из направляющих смонтированы в кронштейнах и расположены попарно один над другим.
25 2. Устройство по п. 1, oT,ãè÷ïþùååñÿ тем, что каждый из роликов подпружинен посредством тарельчатoll пружины с винтом.
251467
Составитель Л. Романова
Корректор 3. И. Тарасова
Техред Л. К. Малова
Редактор Г. Яковлева
Типография, пр, Сапунова, 2
Заказ 3873(2 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва Ж-35, Раугпская наб., д 4/5
