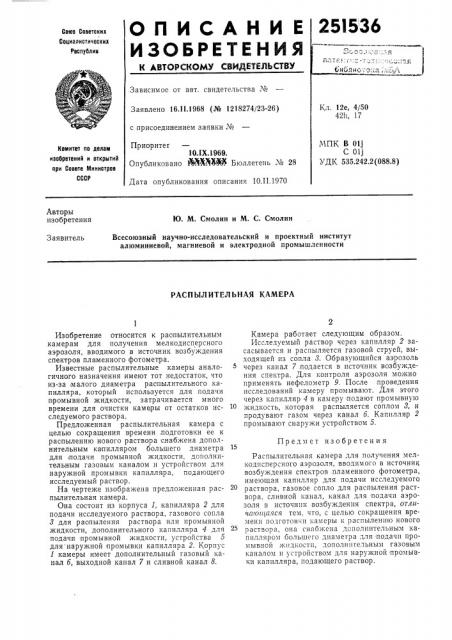

ОПИСАН И Е
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 16.11.1968 (№ 1218274/23-26) с присоединением заявки ¹
1j
42.2 (088.8) Приоритет
10.1Х.1969.
Опубликовано 1M%3JKM Бюллетень ¹ 28
Комитет по делам изооретений и открытий при Совете алинистрое
СССР
Дата опубликования описания 10.П.1970
Авторы изобретения
Ю. М. Смолин и М. С. Смолин
Всесоюзный научно-исследовательский и проектный институт алюминиевой, магниевой и электродной промышленности
Заявитель
РАСПЫЛ ИТЕЛЬНАЯ КАМЕРА
Предмет изобретения
Изобретение относится к раопылительным камерам для получения мелкодисперсного аэрозоля, вводимого в источник возбуждения спектров пламенного фотометра.
Известные распылительные камеры аналогичного назначения имеют тот недостаток, что из-за малого диаметра раопылительного капилляра, который используется для подачи промывной жидкости, затрачивается много времени для очистки камеры от остатков исследуемого раствора.
Предложенная распылительная камера с целью сокращения времени, подготовки ее к распылению нового раствора снабжена дополнительным ка пилляром большего диаметра для подачи промывной жидкости, дополнительным газовым каналом и устройством для наружной промывки капилляра, подающего исследуемый раствор.
На чертеже изображена предложенная распылительная камера.
Она состоит из корпуса 1, капилляра 2 для подачи исследуемого раствора, газового сопла
3 для распыления раствора или промывной жидкости, дополнительного капилляра 4 для подачи промывной жидкости, устройства 5 для наружной промывки капилляра 2. Корпус
1 камеры имеет дополнительный газовый канал б, выходной канал 7 и сливной канал 8.
Камера работает следующим образом.
Исследуемый раствор через капилляр 2 засасывается и распыляется газовой струей, выходящей пз сопла 3. Образующийся аэрозоль через канал 7 подается в источник возбуждения спектра. Для контроля аэрозоля можно применять нефелометр 9. После проведения исследований камеру промывают. Для этого через капилляр 4 в камеру подают промывную жидкость, которая распыляется соплом 3, и продувают газом через канал б. Капилляр 2 промывают снаружи устройством 5.
Распылительная камера для получения мелкодисперсного аэрозоля, вводимого в источник возбуждения спектров пламенного фотометра, имеющая капилляр для подачи исследуемого раствора, газовое сопло для распыления раствора, сливной канал, канал для подачи аэрозоля в источник возбуждения спектра, отличаюптаяся тем, что, с целью сокращения времени подготовки камеры к распыленшо нового раствора, она снабжена дополнительным капилляром большего диаметра для подачи промывной il II3,1
251536
y Boda
Составитель А. А. Сафонов
Редактор О. С. Филиппова Техред 3. Н. Тараненко Корректор P. И. Крючкова
Заказ 119<8 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва Ж-35, Раушская наб., д. 4,5
Типография, пр. Сапунова, 2
