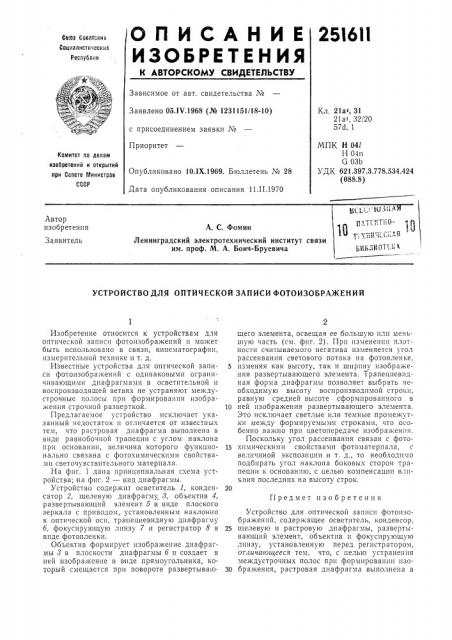

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

25l6II ое!еа Соеетскил

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 05.IV.1968 (№ 1231151/18-10) Кл. 21ат, 31

21ат. 32/20

57с1, 1 с присоединением заявки №

Приоритет

МПК H 04l

Н 04п

G 03b

УДК 621.397.3.778.534.424 (088.8) Комитет по делам иаобретений и открытий при Совете РЛинистрое

СССР

Опубликовано 10.IX.1969. Бюллетень № 28

Дата опубликования описания 11.II.1970

11i„ 1:, К э i

Автор изобретения

А. С. Фомин

Ленинградский электротехнический институт связи им. проф. М. А. Бонч-Бруевича

Заявитель

ЬКБЛ1 ОТГ! А

УСТРОЙСТВО ДЛЯ ОПТИЧЕСКОЙ ЗАПИСИ ФОТОИЗОБРАЖЕНИЙ

Предмет изобретения

Изобретение относится к устройствам для оптической записи фотоизображений и может быть использовано в связи, кинематографии, измерительной технике и т. д.

Известные устройства для оптической записи фотоизобра>кений с одинаковыми ограничивающими диафрагмами в осветительной и воспроизводящей ветвях не устраняют междустрочные полосы при формировании изображения строчной разверткой.

Предлагаемое устройство исключает указанный недостаток и отличается от известных тем, что растровая диафрагма выполнена в виде равнобочной трапеции с углом наклона при основании, величина которого функционально связана с фотохимическими свойствами светочувствительного материала.

На фиг. 1 дана принципиальная схема устройства; на фиг. 2 — вид диафрагмы.

Устройство содер>кит осветитель 1, конденсатор 2, щелевую диафрагму 8, объектив 4, развертывающий элемент 5 в виде плоского зеркала с приводом, установленным наклонно к оптической оси, трапециевидную диафрагму

6, фокусирующую линзу 7 и регистратор 8 в виде фотопленки.

Объектив формирует изображение диафрагмы 3 в плоскости диафрагмы 6 и создает в ней изображение в виде прямоугольника, который смещается при повороте развертывающего элемента, освещая ее большую плп меньшую часть (см. фиг. 2). При изменении плотности считываемого негатива изменяется угол рассеивания светового потока на фотопленке, 5 изменяя как высоту, так и ширину изображения развертывающего элемента. Трапециевидная форма диафрагмы позволяет выбрать необходимую высоту воспроизводимой строки, равную средней высоте сформированного в

l0 ней изображения развертывающего элемента.

Это исключает светлые или темные промежутки между формируемыми строками, что особенно важно при цветопередаче изображения.

Поскольку угол рассеивания связан с фото15 химическими свойствами фотоматериа 7а, с величиной экспозиции и т. д., то необходимо подбирать угол наклона боковых сторон трапеции к основанию, с целью компенсации влияния последних на высоту строк.

Устройство для оптической записи фотоизображений, содержащее осветитель, конденсор, 25 щелевую и растровую диафрагмы, развертывающий элемент, объектив и фокусирующую линзу, установленную перед регистратором, отличатощееся тем, что, с целью устранения междустрочных полос при формировании изо30 бра>кения, растровая диафрагма выполнена в

251611

Фиг. 1

Фиг. 2

Составитель М. И. Илленко

Редактор Т. В. Иванова Техред А. А. Камышникова Корректор Е. Н. Миронова

Заказ 35/11 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4<5

Типография, пр. Сапунова, 2 виде равнобочной трапеции с углом наклона при основании, величина которого функционально связана с фотохимическими свойствами светочувствительного материала. ()
