Передающее устройство и приемное устройство

Передающее устройство и приемное устройство

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к передающему устройству и приемному устройству. В частности, настоящее изобретение относится к, в случае когда оно включает в себя модуль передачи данных, выполненный с возможностью выполнять передачу данных через канал передачи данных, составленный из пары дифференциальных каналов передачи, включающих в себя в канал передачи, передающему устройству или тому подобное, выполненному с возможностью обеспечивать возможность для внешнего устройства передавать сигнал, соответствующим образом, обеспечивая возможность для внешнего устройства распознавать информацию, относящуюся к его модулю передачи данных.

Уровень техники

В последние годы широкое распространение получил, например, HDMI (МИВЧ, мультимедийный интерфейс высокой четкости), как интерфейс передачи данных, предназначенный для передачи с высокой скоростью цифровых видеосигналов, то есть, несжатых (в основной полосе) видеосигналов (ниже называются "данными изображения", в соответствующих случаях) и цифровых аудиосигналов (ниже называются "аудиоданными", в соответствующих случаях) вместе с их видеосигналом их устройства записи DVD (ЦУД, цифровой универсальный диск), телевизионной приставки или другого источника AV (АВ, источник аудио-видеоданных) в телевизионный приемник, проектор или другой дисплей. Например, в Патентном документе 1 содержится подробное описание стандарта МИВЧ.

Патентный документ 1: WO 2002/078336

Сущность изобретения

Техническая задача

В соответствии с текущим стандартом МИВЧ передающее устройство (устройство источник) может определять, представляет ли собой приемное устройство (устройство потребитель) eHDMI-совместимое устройство, в соответствии с состоянием напряжения в резервной линии кабеля МИВЧ. Здесь то, что передающее устройство или приемное устройство совместимы со средством eHDMI, означает, что это передающее устройство или приемное устройство включает в себя модуль передачи данных, выполненный с возможностью передачи данных, используя канал передачи данных, составленный из заданных линий кабеля МИВЧ (например, резервной линии и линии HPD (ДОП, детектирование оперативного подключения)).

Однако для приемного устройства иногда трудно распознавать, является ли передающее устройство eHDMI-совместимым устройством. В случае, когда передающее устройство занято, в приемном устройстве возникают трудности при распознавании этого занятого состояния. Поэтому приемные устройства иногда передают ненужный сигнал в передающее устройство, несовместимое с eHDMI, или в передающее устройство, совместимое с eHDMI, в занятом состоянии.

Цель настоящего изобретения состоит в том, чтобы обеспечить возможность для приемного устройства передавать сигнал в передающее устройство соответствующим образом.

Техническое решение

Одна концепция настоящего изобретения направлена на передающее устройство, содержащее:

модуль передачи видеосигнала, выполненный с возможностью передавать видеосигналы во внешнее устройство через канал передачи с множеством каналов, используя дифференциальный сигнал;

модуль передачи данных, выполненный с возможностью обмена данными с внешним устройством через канал передачи данных, составленный из пары дифференциальных каналов передачи, включенных в канал передачи;

модуль передачи информации функции выполненный с возможностью передавать первую информацию функции, обозначающую, что передающее устройство включает в себя модуль передачи данных, во внешнее устройство через линию данных управления, составляющую канал передачи; и

модуль приема информации функции выполненный с возможностью принимать вторую информацию функции, обозначающую, что внешнее устройство включает в себя модуль передачи данных, выполненный с возможностью передачи данных через канал передачи данных, которые передают из внешнего устройства.

Кроме того, другая концепция настоящего изобретения направлена на приемное устройство, содержащее:

модуль приема видеосигнала, выполненный с возможностью принимать видеосигналы из внешнего устройства через канал передачи с множеством каналов, используя дифференциальный сигнал;

модуль передачи данных, выполненный с возможностью обмена данными с внешним устройством через канал передачи данных, составленный из пары дифференциальных каналов передачи, включенных в канал передачи;

модуль передачи информации функции, выполненный с возможностью передавать первую информацию функции, обозначающую, что приемное устройство включает в себя модуль передачи данных во внешнее устройство через линию данных управления, составляющую канал передачи; и

модуль приема информации функции выполненный с возможностью принимать вторую информацию функции, обозначающую, что внешнее устройство включает в себя модуль передачи данных, выполненный с возможностью передачи данных через канал передачи данных, которые передают из внешнего устройства.

В соответствии с настоящим изобретением передающее устройство включает в себя модуль передачи видеосигнала, выполненный с возможностью передавать видеосигналы во внешнее устройство (приемное устройство) через канал передачи с множеством каналов, используя дифференциальный сигнал, и представляет собой, например, устройство источник МИВЧ. В передающем устройстве предусмотрен модуль передачи данных, выполненный с возможностью обмена данными с внешним устройством через канал передачи данных, составленный из пары дифференциальных каналов передачи, включенных в канал передачи. Например, по меньшей мере, один из пары дифференциальных каналов передачи канала передачи данных включает в себя функцию для уведомления о состоянии соединения внешнего устройства, используя постоянный потенциал смещения. Например, пара дифференциальных каналов передачи, включенных в канал передачи, представляет собой резервную линию и линию ДОП, составляющие кабель МИВЧ.

Информацию функции, обозначающую, что передающее устройство включает в себя модуль передачи данных, передают во внешнее устройство через линию данных управления. Например, линия данных управления представляет собой линию СЕС (УБЕ, управление бытовыми электронными устройствами) кабеля МИВЧ, и информацию функции передают во внешнее устройство как сигнал УБЕ. Эта информация функции может включать в себя информацию формата передачи (приложение), который оно (передающее устройство) может само поддерживать.

Приемное устройство включает в себя модуль приема видеосигнала, выполненный с возможностью принимать видеосигналы из внешнего устройства (передающего устройства) через канал передачи с множеством каналов, используя дифференциальный сигнал, и представляет собой, например, устройство потребитель МИВЧ. В приемном устройстве предусмотрен модуль передачи данных, выполненный с возможностью обмена данными с внешним устройством через канал передачи данных, составленный из пары дифференциальных каналов передачи, включенных в канал передачи. Например, по меньшей мере, один из пары дифференциальных каналов передачи канала передачи данных включает в себя функцию уведомления о состоянии соединения внешнего устройства, используя постоянный потенциал смещения. Например, пара дифференциальных каналов передачи, включенных в канал передачи, представляет собой резервную линию и линию ДОП, составляющие кабель МИВЧ.

Используя приемное устройство информацию функции, переданную из внешнего устройства, принимают через линию данных управления. Например, линия данных управления представляет собой линию УБЕ кабеля МИВЧ, и информацию функции принимают из внешнего устройства, как сигнал УБЕ.

Информацию функции, обозначающую, что приемное устройство включает в себя модуль передачи данных, передают во внешнее устройство через линию данных управления. Эта информация функции может включать в себя информацию формата передачи (приложение), которую оно (приемное устройство) может само поддерживать. В передающем устройстве информацию функции, переданную из внешнего устройства, принимают через линию данных управления.

Таким образом, в случае, когда передающее устройство включает в себя модуль передачи данных, информацию функции, обозначающую, что передающее устройство включает в себя модуль передачи данных, передают в приемное устройство из передающего устройства, и эту информацию функции принимают в приемном устройстве. Поэтому приемное устройство может распознавать, включает ли в себя внешнее устройство (передающее устройство) модуль передачи данных, и соответственно, это позволяет избежать передачи ненужного сигнала во внешнее устройство, не имеющее модуль передачи данных, через канал передачи данных. Кроме того, в случае, когда информация функции включает в себя информацию формата передачи, который может поддерживать внешнее устройство, приемное устройство может непосредственно получать информацию о формате передачи, который может поддерживать внешнее устройство, по его информации.

Кроме того, в случае, когда приемное устройство включает в себя модуль передачи данных, информацию функции, обозначающую, что приемное устройство включает в себя модуль передачи данных, передают в передающее устройство из приемного устройства, и эту информацию функции принимают в передающем устройстве. Поэтому передающее устройство может распознавать, включает ли в себя внешнее устройство (приемное устройство) модуль передачи данных, и соответственно, это позволяет избежать передачи ненужного сигнала во внешнее устройство, не имеющее модуль передачи данных, через канал передачи данных. Кроме того, в случае, когда информация функции включает в себя информацию формата передачи, который может поддерживать внешнее устройство, передающее устройство может непосредственно получать информацию о формате передачи, который может поддерживать внешнее устройство, из его информации.

В соответствии с настоящим изобретением, например, может быть назначена компоновка, в которой приемное устройство включает в себя модуль передачи запроса на передачу, выполненный с возможностью передавать запрос на передачу информации функции во внешнее устройство (передающее устройство), передающее устройство включает в себя модуль приема запроса на передачу, выполненный с возможностью принимать запрос на передачу информации функции, передаваемой из внешнего устройства (приемное устройство), и модуль передачи информации функции передающего устройства передает информацию функции во внешнее устройство (приемное устройство), когда модуль приема запроса на передачу принимает запрос на передачу. В этом случае, приемное устройство может подтверждать, включает ли в себя внешнее устройство модуль передачи данных, в произвольный момент времени (например, во время включения питания, во время изменения входа или тому подобное), передавая запрос на передачу информации функции во внешнее устройство.

Предпочтительные эффекты

Настоящее изобретение позволяет, в случае включения в конфигурацию модуля передачи данных, выполненного с возможностью передачи данных через канал передачи данных, составленный из пары дифференциальных каналов передачи, включенных в канал передачи, обеспечить для внешнего устройства возможность распознавать информацию, относящуюся к его модулю передачи данных, и внешнее устройство может передавать сигнал, соответственно, с предотвращением передачи ненужных пакетов, или тому подобное.

Краткое описание чертежей

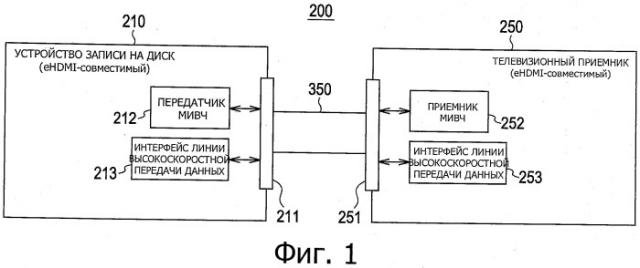

На фиг.1 показана блок-схема, иллюстрирующая пример конфигурации АВ системы, используемой в качестве варианта выполнения настоящего изобретения.

На фиг.2 показана блок-схема, иллюстрирующая пример конфигурации устройства записи на диск (устройство источник), составляющего АВ систему.

На фиг.3 показана блок-схема, иллюстрирующая пример конфигурации телевизионного приемника (устройство потребитель), составляющего АВ систему.

На фиг.4 показана блок-схема, иллюстрирующая пример конфигурации модуля передачи МИВЧ (источника МИВЧ) и модуля приема МИВЧ (потребителя МИВЧ).

На фиг.5 показана блок-схема, иллюстрирующая пример конфигурации передатчика МИВЧ и приемника МИВЧ.

На фиг.6 показана схема, иллюстрирующая структуру данных передачи TMDS (ДСМП, дифференциальная передача сигналов с минимизацией перепадов уровней).

На фиг.7 показана схема, иллюстрирующая компоновку выводов (тип А) разъема МИВЧ.

На фиг.8 показана схема соединений, иллюстрирующая пример конфигурации интерфейса линии высокоскоростной передачи данных устройства записи на диск и телевизионного приемника.

На фиг.9 показана схема соединений, иллюстрирующая пример конфигурации интерфейса линии высокоскоростной передачи данных и т.п. устройства записи на диск и телевизионного приемника.

На фиг.10 показана схема, иллюстрирующая структуру данных ВВИ InfoFrame.

На фиг.11 показана схема, иллюстрирующая структуру данных УБЕ, которые будут переданы по линии УБЕ.

На фиг.12 показана схема, иллюстрирующая пример структуры блока заголовка.

На фиг.13 показана схема, иллюстрирующая логические адреса, которые будут установлены в соответствии с типом каждого устройства с МИВЧ.

На фиг.14 показана схема последовательности для описания примера использования сообщения <Обмен информацией поддерживаемых каналов> (информация о каналах, поддерживаемых при обмене данными).

На фиг.15 показана схема, иллюстрирующая пример конфигурации устройства АВ системы.

На фиг.16 показана схема последовательности для описания примера использования сообщения <Активизировать поддерживаемые каналы> (каналы активной поддержки).

На фиг.17 показана схема последовательности для описания примера использования сообщения <Активизировать поддерживаемые каналы>.

На фиг.18 показана блок-схема, иллюстрирующая пример конфигурации АВ системы.

На фиг.19 показана схема для описания примера, в котором, сигнал ДОП установлен в "Н" ("В", высокое значение) путем изменения напряжения в линии источника питания, без использования сообщения <Request HPD=Н> (запрос ДОП=В).

На фиг.20 показана схема соединений, иллюстрирующая пример конфигурации интерфейса линии высокоскоростной передачи данных и т.п. устройства записи на диск и телевизионного приемника.

На фиг.21 показана схема, иллюстрирующая пример изменения напряжения в линии ДОП и в резервной линии.

На фиг.22 показана блок-схема, иллюстрирующая пример конфигурации устройства записи на диск и телевизионного приемника, в случае, когда информацию функции и совместимую информацию формата передачи передают из устройства записи на диск в телевизионный приемник, и также совместимую информацию формата передачи передают из телевизионного приемника в устройство записи на диск.

На фиг.23 показана схема, иллюстрирующая пример управления напряжением в линии ДОП со стороной телевизионного приемника (устройство потребитель), и пример управления напряжением в резервной линии со стороной устройства записи на диск (устройство источник) и стороной телевизионного приемника (устройство потребитель), соответствующей ей.

На фиг.24 показана блок-схема, иллюстрирующая пример конфигурации телевизионного приемника, включающего в себя множество, например три, разъемов МИВЧ.

На фиг.25 показана схема, иллюстрирующая пример операции в случае, когда устройство потребитель имеет множество входов МИВЧ.

На фиг.26 показана блок-схема последовательности операций, иллюстрирующая пример процедуры обработки во время, когда CPU (ЦПУ, центральное процессорное устройство) телевизионного приемника (устройство потребитель) выполняет операцию детектирования заданного входа МИВЧ.

На фиг.27 показана схема, иллюстрирующая пример изменения напряжения в линии ДОП и в резервной линии, в случае когда устройство ЦПУ устройства потребителя определяет, что устройство источник на стороне партнера представляет собой несовместимое с eHDMI устройство.

На фиг.28 показана схема для описания обработки повторной попытки, в которой, в случае, когда ответ из устройства источника, не прибыл, даже через 100 миллисекунд, передачу информации функции и т.п. снова запрашивают в устройстве источника на стороне партнера.

На фиг.29 показана блок-схема последовательности операций, иллюстрирующая пример процедуры обработки ЦПУ устройства записи на диск (устройство источник).

На фиг.30 показана блок-схема, иллюстрирующая пример конфигурации устройства записи на диск и телевизионного приемника, в случае, когда информацию функции и информацию совместимого формата передачи передают из устройства записи на диск в телевизионный приемник, и также информацию о совместимом формате передачи передают из телевизионного приемника в устройство записи на диск.

На фиг.31 показана схема, иллюстрирующая пример управления напряжением резервной линии.

На фиг.32 показана схема, иллюстрирующая пример операции в случае, когда устройство потребитель имеет множество входов МИВЧ.

На фиг.33 представлена блок-схемы последовательности операций, в случае вывода запроса из устройства потребителя, примера процедуры обработки этого устройства потребителя.

На фиг.34 показана схема, иллюстрирующая пример изменения напряжения резервной линии в случае, когда ЦПУ устройства потребителя определяет, что устройство источник на стороне партнера представляет собой eHDMI-несовместимое устройство.

На фиг.35 показана схема для описания повторной попытки обработки, при которой в случае, если ответ от устройства источника не поступил, даже по истечении двух секунд, передачу информации функции и т.п. снова запрашивают из устройства источника на стороне партнера.

На фиг.36 показана блок-схема последовательности операций, иллюстрирующая пример процедуры обработки устройства потребителя в случае вывода запроса из устройства источника.

На фиг.37 показана блок-схема последовательности операций, иллюстрирующая пример процедуры обработки устройства потребителя в случае вывода запроса из устройства источника.

На фиг.38 показана блок-схема последовательности операций, иллюстрирующая пример процедуры обработки устройства потребителя в случае вывода запроса из устройства источника.

На фиг.39 показана блок-схема, иллюстрирующая другой пример конфигурации АВ системы.

Пояснение номеров ссылочных позиций

10 АВ система, 11, 12 устройство КОВ, 13 устройство не КОВ, 11а, 11b, 12a, 13а разъем МИВЧ, 14, 15 кабель МИВЧ, 200 АВ система, 210 устройство записи на диск, 211 разъем МИВЧ, 212 модуль передачи МИВЧ, 213 интерфейс линии высокоскоростной передачи данных, 250 телевизионный приемник, 251 разъем МИВЧ, 252 модуль приема МИВЧ, 253 интерфейс линии высокоскоростной передачи данных, 350 кабель МИВЧ, 417 схема приема SPDIF, 449 схема передачи SPDIF

Подробное описание изобретения

Ниже будет описан вариант выполнения настоящего изобретения со ссылкой на чертежи. На фиг.1 показан пример конфигурации АВ (аудио-видео) системы 200, используемой как вариант выполнения. Эта АВ система 200 включает в себя устройство 210 записи на диск используемое в качестве устройства источника, и телевизионный приемник 250, используемый в качестве устройства потребителя. В такой АВ системе 200 устройство 210 записи на диск и телевизионный приемник 250 представляют собой eHDMI-совместимые устройства. Здесь подразумевается, что eHDMI-совместимое устройство включает в себя модуль передачи данных, выполненный с возможностью передачи данных, используя канал передачи данных с резервной линией и линией ДОП, составляющих кабель МИВЧ.

Устройство 210 записи на диск и телевизионный приемник 250 связаны через кабель 350 МИВЧ. В устройстве 210 записи на диск предусмотрен разъем 211 МИВЧ, с которым соединен модуль 212 передачи МИВЧ (HDMITX (МИВЧ ПЕР)) и интерфейс линии высокоскоростной передачи данных (I/F, И/Ф) 213. В телевизионном приемнике 250 предусмотрен разъем 251 МИВЧ, с которым соединен модуль 252 приема МИВЧ (HDMIRX (МИВЧ ПР)) и интерфейс (И/Ф) 253 линии высокоскоростной передачи данных. Один конец кабеля 350 МИВЧ соединен с разъемом 211 МИВЧ устройства 210 записи на диск, и другой конец этого кабеля 350 МИВЧ соединен с разъемом 251 МИВЧ телевизионного приемника 250.

В АВ системе 200, показанной на фиг.1, видеосигналы, которые воспроизводят в устройстве 210 записи на диск, передают в телевизионный приемник 250 через кабель 350 МИВЧ, и изображение отображают в этом телевизионном приемнике 250. Кроме того, аудиосигнал, который воспроизводят в устройстве 210 записи на диск, передают в телевизионный приемник 250 через кабель 350 МИВЧ, и звук выводят из громкоговорителя этого телевизионного приемника 250.

На фиг.2 показан пример конфигурации устройства 210 записи на диск. Такое устройство 210 записи на диск включает в себя разъем 211 МИВЧ, модуль 212 передачи МИВЧ, интерфейс 213 линии высокоскоростной передачи данных, антенный вывод 214, цифровой тюнер 215, демультиплексор 216, внутреннюю шину 217, интерфейс 218 модуля записи, привод 219 DVD/BD, HDD (НЖМД, накопитель на жестком магнитном диске) 220, CPU (ЦПУ, центральное процессорное устройство) 221, ROM (ПЗУ, постоянное запоминающее устройство) 222 типа флэш, DRAM (ДОЗУ, динамическое оперативное запоминающее устройство) 223, интерфейс 224 Ethernet (И/Ф Ethernet), сетевой терминал 225, схему 226 DTCP (СЗЦС, система защиты цифрового содержания), декодер 227 MPEG (Экспертная группа по вопросам движущегося изображения), схему 228 генерирования графики, выходной вывод 229 видеоданных, и выходной вывод 230 аудиоданных. Следует отметить, что "Ethernet" представляет собой зарегистрированный товарный знак.

Модуль 212 передачи МИВЧ (источник МИВЧ) передает видеоданные в основной полосе (изображение) и аудиоданные из разъема 211 МИВЧ путем передачи данных в соответствии с МИВЧ. Подробно этот модуль 212 передачи МИВЧ будет описан ниже. Интерфейс 213 линии высокоскоростной передачи данных представляет собой двунаправленный интерфейс передачи данных, в котором используются заданные линии, составляющие кабель МИВЧ (резервная линия и линия ДОП, в настоящем варианте выполнения). Подробно этот интерфейс 213 линии высокоскоростной передачи данных будет описан ниже.

Антенный вывод 214 представляет собой разъем, через который вводят телевизионный сигнал, принятый приемной антенной (не показана). Цифровой тюнер 215 обрабатывает телевизионный сигнал, подаваемый в антенный вывод 214, для вывода заданного транспортного потока информации. Демультиплексор 216 выделяет частичный TS (ТП, транспортный поток) (пакет ТП видеоданных, пакет ТП аудиоданных), соответствующий заданному выбранному каналу, из транспортного потока информации, получаемого в цифровом тюнере 215.

Кроме того, демультиплексор 216 выделяет PSI/SI (ИСП/СИ, информация, специфичная для программы/служебная информация) из транспортного потока информации, полученного в цифровом тюнере 215, и, выводит ее в ЦПУ 221. С транспортным потоком информации, получаемом в цифровом тюнере 215, мультиплексировано множество каналов. Обработка выделения частичного ТП произвольного канала из этого транспортного потока информации может быть выполнена путем получения информации ID пакета (PID (ИДП), идентификатор пакета) этого произвольного канала из ИСП/СИ (РАТ/РМТ).

ЦПУ 221, ПЗУ 222 типа флэш, ДОЗУ 223, демультиплексор 216, интерфейс 224 Ethernet и модуль записи интерфейс 218, соединены с внутренней шиной 217. Привод 219 DVD/BD и НЖМД 220 соединены с внутренней шиной 217 через интерфейс 218 модуля записи. Привод 219 DVD/BD и НЖМД 220 записывает частичный ТП, выделенный в демультиплексоре 216. Кроме того, каждый привод 219 DVD/BD и НЖМД 220 воспроизводят частичный ТП, записанный на носителе записи.

Декодер 227 MPEG получает видеоданные, подвергая обработке декодирования видеопакет PES (ПЭП, пакетированный элементарный поток), составляющий частичный ТП, выделенный в демультиплексоре 216, или воспроизведенный в приводе 219 DVD/BD или НЖМД 220. Кроме того, декодер 227 MPEG получает аудиоданные, подвергая аудиопакет ПЭП, составляющий этот частичный ТП, обработке декодирования.

Схема 228 генерирования графики подвергает видеоданные, полученные в декодере 227 MPEG, обработке свертки данных графики или подобной соответствующей обработке. Через выходной вывод 229 видеоданных выводят видеоданные, подаваемые из схемы 228 генерирования графики. Через выходной вывод 230 аудиоданных выводят аудиоданные, полученные в декодере 227 MPEG.

Схема СЗЦС 226 шифрует частичный ТП, выделенный в демультиплексоре 216, или частичный ТП, воспроизводимый в приводе 219 DVD/BD или НЖМД 220, соответственно. Кроме того, схема СЗЦС 226 дешифрует зашифрованные данные, подаваемые из сетевого терминала 225 или через интерфейс 213 линии высокоскоростной передачи данных в интерфейс 224 Ethernet.

ЦПУ 221 управляет работой каждого модуля устройства 210 записи на диск. ПЗУ 222 типа флэш содержит управляющее программное обеспечение, и содержит данные. ДОЗУ 223 составляет рабочую область ЦПУ 221. ЦПУ 221 передает программное обеспечение и данные, считываемые из ПЗУ 222 типа флэш, в ДОЗУ 223, активизирует программное обеспечение для управления каждым модулем устройства 210 записи на диск.

Работа устройства 210 записи на диск, показанного на фиг.2, будет кратко описана ниже.

Широковещательный телевизионный сигнал, подаваемый в антенный вывод 214, передают в цифровой тюнер 215. В этом цифровом тюнере 215 телевизионный сигнал подвергают обработке выделения заданного транспортного потока информации, и этот заданный транспортный поток подают в демультиплексор 216. В демультиплексоре 216 частичный ТП (пакет ТП видеоданных, пакет ТП аудиоданных), соответствующий заданному каналу, выделяют из транспортного потока информации. Этот частичный ТП подают в привод 219 DVD/BD или НЖМД 220 через интерфейс 218 модуля записи, и записывают в нем на основе инструкция записи из ЦПУ 221.

Кроме того, как описано выше, частичный ТП, выделенный в демультиплексоре 216, или частичный ТП, воспроизводимый в приводе 219 DVD/BD или НЖМД 220, передают в декодер 227 MPEG. В этом декодере 227 MPEG видеопакет ПЭП, составленный из пакета ТП видеоданных, подвергают обработке декодирования, и получают видеоданные. Эти видеоданные подвергают обработке свертки данных графики или тому подобное в схеме 228 генерирования графики и затем выводят через выходной вывод 229 видеоданных. Кроме того, в декодере 227 MPEG аудиопакет ПЭП, составленный из пакета ТП аудиоданных, подвергают обработке декодирования, и получают аудиоданные. Эти аудиоданные выводят через выходной вывод 230 звука.

Видеоданные (изображение) и аудиоданные, полученные в декодере MPEG, 227 соответствующие частичному ТП, воспроизводимые в приводе 219 DVD/BD или НЖМД 220, подают в модуль 212 передачи МИВЧ, и передают в кабель МИВЧ, соединенный с разъемом 211 МИВЧ.

Через интерфейс 213 линии высокоскоростной передачи данных принимают пакет IP (ПИ, протокол Интернет), включающий в себя код дистанционного управления, переданный через заданные линии кабеля МИВЧ, подключенного к разъему 211 МИВЧ. Этот пакет ПИ подают в ЦПУ 221 через интерфейс 224 Ethernet. В случае, когда код дистанционного управления, включенный в этот пакет ПИ, относится к управлению устройством 210 записи на диск, ЦПУ 221 управляет каждым модулем устройства 210 записи на диск на основании этого кода дистанционного управления.

Кроме того, когда частичный ТП, выделенный в демультиплексоре 216, или частичный ТП, который воспроизводят в приводе 219 DVD/BD или НЖМД 220, передают в сеть, этот частичный ТП шифруют в схеме СЗЦС 226 и затем выводят в сетевой терминал 225 через интерфейс 224 Ethernet.

На фиг.3 показан пример конфигурации телевизионного приемника 250. Этот телевизионный приемник 250 включает в себя разъем 251 МИВЧ, модуль 252 приема МИВЧ, интерфейс 253 линии высокоскоростной передачи данных, антенный вывод 257, цифровой тюнер 258, демультиплексор 259, декодер 260 MPEG (Экспертная группа по вопросам движущегося изображения), схема 261 обработки видеоданных/графики, схему 262 управления панелью, панель 263 дисплея, схему 264 обработки аудиосигнала, схему 265 усиления звуком, громкоговоритель 266, схему 267 СЗЦС, внутреннюю шину 270, ЦПУ 271, ПЗУ 272 типа флэш, ДОЗУ 273, интерфейс 274 Ethernet (И/Ф Ethernet), сетевой терминал 275, модуль 276 приема дистанционного управления и приемопередатчик 277 дистанционного управления.

Антенный вывод 257 представляет собой вывод для ввода телевизионного сигнала, принятого приемной антенной (не показана). Цифровой тюнер 258 подвергает обработке сигнал широковещательной телевизионной передачи, подаваемый на антенный вывод 257, и выводит заданный транспортный поток, соответствующий каналу, выбранному пользователем. Демультиплексор 259 выделяет частичный ТП (транспортный поток) (пакет ТП видеоданных, пакет ТП аудиоданных), соответствующий каналу, выбранному пользователем, из транспортного потока информации, полученного в цифровом тюнере 258.

Кроме того, демультиплексор 259 выделяет ИСП/СИ (информация, специфичная для программы/служебная информация) из транспортного потока информации, полученного в цифровом тюнере 258, и, выводит ее в ЦПУ 271. С транспортным потоком информации, полученным в цифровом тюнере 258, мультиплексировано множество каналов. Обработка для выделения частичного ТП произвольного канала из этого транспортного потока в демультиплексоре 259 может быть выполнена в результате получения информации идентификатора пакета (ИДП) этого произвольного канала из ИСП/СИ (РАТ/РМТ).

Декодер 260 MPEG подвергает видеопакет ПЭП (пакетированный элементарный поток), составленный из пакетов ТП видеоданных, полученных в демультиплексоре 259, обработке декодирования, получая, таким образом, видеоданные. Кроме того, декодер 260 MPEG подвергает аудиопакет ПЭП, составленный из пакетов ТП аудиоданных, полученных в демультиплексоре 259, обработке декодирования, получая, таким образом, аудиоданные. Следует отметить, что этот декодер 260 MPEG подвергает видео и аудиопакеты ПЭП, полученные в результате десшифрования в схеме 267 СЗЦС, соответствующей обработке декодирования, получая, таким образом, видеоданные и аудиоданные.

Схема 261 обработки видеоданных/графики подвергает видеоданные, полученные в декодере 260 MPEG, многоэкранной обработке, обработке свертки данных графики или тому подобное, соответственно. Схема 262 управления панелью управляет панелью 263 дисплея на основе выходных видеоданных, полученных из схемы 261 обработки видеоданных/графики. Панель 263 дисплея выполнена на основе, например, LCD (ЖКД, жидкокристаллический дисплей), PDP (ППД, плазменная панель дисплея), или тому подобное. Схема 264 обработки аудиосигнала подвергает аудиоданные, полученные в декодере 260 MPEG требуемой обработке, такой как D/A (Ц/А, цифроаналоговое) преобразование или подобное. Схема 265 усиления звука усиливает выходной аудиосигнал, выводимый из схемы 264 обработки аудиосигнала, и передает его в громкоговоритель 266.

Схема 267 СЗЦС шифрует частичный ТП, выделенный в демультиплексоре 259, соответствующим образом. Кроме того, схема 267 СЗЦС дешифрует зашифрованные данные, переданные из сетевого терминала 275 или через интерфейс 253 и 256 линии высокоскоростной передачи данных в интерфейс 274 Ethernet.

ЦПУ 271 управляет работой каждого модуля телевизионного приемника 250. ПЗУ 272 типа флэш выполняет содержание программного обеспечения управления, и содержание данных. ДОЗУ 273 составляет рабочую область ЦПУ 271. ЦПУ 271 передает программное обеспечение и данные, считываемые из ПЗУ 272 типа флэш, в ДОЗУ 273, активизирует программное обеспечение для управления каждым модулем телевизионного приемника 250. Модуль 276 приема дистанционного управления принимает сигнал дистанционного управления (код дистанционного управления) переданный из приемопередатчика 277 дистанционного управления, и передает его в ЦПУ 271. ЦПУ 271, ПЗУ 272 типа флэш, ДОЗУ 273 и интерфейс 274 Ethernet, соединены с внутренней шиной 270.

Модуль 252 приема МИВЧ (потребитель МИВЧ) принимает видеоданные в основной полосе (изображение) и аудиоданные, передаваемые в разъем 251 МИВЧ, путем передачи данных, соответствующей МИВЧ. Детали этого модуля 252 приема МИВЧ будут описаны позже. Интерфейс 253 линии высокоскоростной передачи данных представляет собой двунаправленный интерфейс передачи данных, в котором используются заданные линии, составляющие кабель МИВЧ (резервная линия и линия ДОП, в настоящем варианте выполнения). Детали этого интерфейса 253 линии высокоскоростной передачи данных будут описаны ниже.

Работа телевизионного приемника 250 показанного на фиг.3 будет кратко описана ниже.

Широковещательный телевизионный сигнал, подаваемый на антенный вывод 157 передают в цифровой тюнер 258. В этом цифровом тюнере 258 телевизионный сигнал подвергают обработке, выводят заданный транспортный поток, соответствующий каналу, выбранному пользователем, и этот заданный транспортный поток подают в демультиплексор 259. В этом демультиплексоре 259 частичный ТП (пакет ТП видеоданных, пакет ТП аудиоданных), соответствующий каналу, выбранному пользователем, выделяют из транспортного потока информации, и этот частичный ТП подают в декодер 260 MPEG.

В декодере 260 MPEG, видеопакет ПЭП, составленный из пакета ТП видеоданных, подвергают обработке декодирования, получая, таким образом, видеоданные. Это видеоданные подвергают многоэкранной обработке, обработке свертки данных графики, или тому подобное в схеме 261 обработки видеоданных/графики, соответственно, и затем передают в схему 262 управления панелью. Таким образом, изображение, соответствующее каналу, выбранному пользователем, отображают на панели 263 дисплея.

Кроме того, в декодере 260 MPEG, аудиопакет ПЭП, составленный из пакета ТП аудиоданных, подвергают обработке декодирования, получая, таким образом, аудиоданные. Эти аудиоданные подвергают необходимой обработке, такой как Ц/А преобразование или тому подобное, в схеме 264 обработки аудиосигнала, и далее их усиливают в схеме 265 усиления звука и затем передают в громкоговоритель 266. Таким образом, аудиоданные, соответствующие каналу, выбранному пользователем, выводят через громкоговоритель 266.

Когда частичный ТП, выделенный в демультиплексоре 259, передают в сеть во время приема описанного выше широковещательного телевизионного сигнала, этот частичный ТП шифруют в схеме 267 СЗЦС, и затем выводят в сетевой терминал 275 через интерфейс 274 Ethernet.

В модуле 276 приема дистанционного управления принимают код дистанционного управления (сигнал дистанционного управления) переданный из приемопередатчика 277 дистанционного управления, и этот код дистанционного управления подают в ЦПУ 271. В случае, когда код дистанционного управления относится к управлению телевизионным приемником 250, ЦПУ 271 управляет каждым модулем телевизионного приемника 250 на основе этого кода дистанционного управления.

Кроме того, в ЦПУ 271 генерируют пакет ПИ, включающий в себя код дистанционного управления, передаваемый из модуля 276 приема дистанционного управления. Этот пакет ПИ выводят в разъем 251 МИВЧ через интерфейс 274 Ethernet и интерфейс 253 высокоскоростной линии передачи данных.

Кроме того, этот пакет ПИ передают в сеть, соответствующим образом. В этом случае, пакет ПИ выводят в сетевой терминал 275 через интерфейс 274 Ethernet. Кроме того, пакет ПИ выводят в разъем 251 МИВЧ через интерфейс 274 Ethernet и интерфейс 253 линии высокоскоростной передачи данных.

Следует отметить, что зашифрованный частичный ТП, подаваемый из сетевого терминала 275 в интерфейс 274 Ethernet, или передаваемый из разъема 251 МИВЧ в интерфейс 274 Ethernet через интерфейс 253 линии высокоскоростной передачи данных, дешифруют в схеме 267 СЗЦС и затем подают в декодер 260 MPEG. После этого, работа телевизионного приемника 250 представляет собой ту же работу, что и во время описанного выше приема широковещательного телевизионного сигнала, при котором изображение отображают на панели 263 дисплея, и звук выводят через громкоговоритель 266.

Кроме того, в модуле 252 приема МИВЧ получают видеоданные (изображение) и аудиоданные, подаваемые в разъем 251 МИВЧ через кабель МИВЧ. Эти видеоданные и аудиоданные по отдельности подают в схему 261 обработки видеоданных/графики и схему 264 обработки аудиосигнала. После этого, работа телевизионного приемника 250 представляет собой ту же работу, что и во время описанного выше приема широковещательного телевизионного сигнала, при котором изображение отображают на
