Пьезокерамический материал
Иллюстрации
Реферат

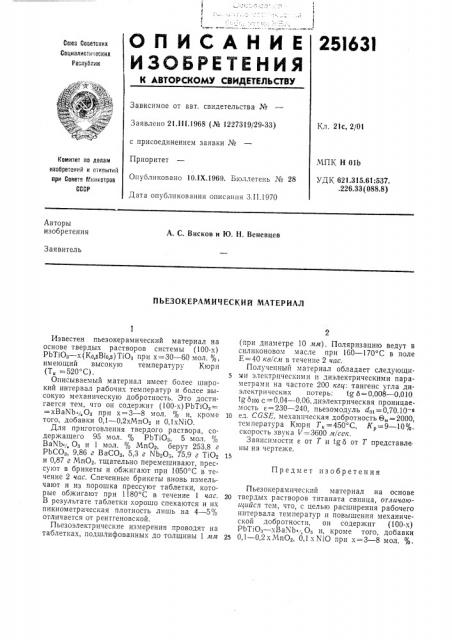

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
25! 63!
Союз Советских
Социалистических
Респтблик
Зависимое от авт. свидетельства №
Заявлено 21.111.1968 (№ 1227319/29-33) с присоединением заявки №
Приоритет
Опубликовано 10.IX.1969. Бюллетень № 28
Дата опубликования описания 3.11.1970
Кл. 21с, 2/01
МПК Н Olb
УДК 621.315.61:537. .226.33 (088.8) Комитет по делан изобретений и открытий при Совете Министров
СССР
Авторы изобретения
A. С. Висков и Ю. H. Веневцев
Заявитель
ПЬЕЗОКЕРАМИЧЕСКИЯ МАТЕРИАЛ (при диаметре 10 мм). Поляризацию ведут в силиконовом масле при 160 — 170 С в поле
Е=40 кв/слт в течение 2 час.
Полученный материал обладает следующими электрическими и диэлектрическими параметрами на частоте 200 кги: тангенс угла диэлектри ческих потерь: t g 6 = 0,008 — 0,010.
tg 61оо с =0,04 — 0,06, диэлектрическая проницаемость E =230 — 240, пьезомодуль dye — — 0,70.10 в
1о ед. CGSE, механическая добротность 6„=2000, температура Кюри T =450 С Кр9 10%. скорость звука V=3600 лт/сек.
Зависимости е от T и tg6 от Т представлены на чертеже.
Пьезокерамический материал на основе
20 твердых растворов титаната свинца, отличаюитийся тем, что, с целью расширения рабочего интервала температур и повышения механической добротности, он содержит (100-х)
PbTiO> — хВаХЬ,, Оз и, кроме того, добавки
25 0,1 — 0,2х.МпО, 0,1х NiO при х=3 — 8 мол. %.
Известен пьезокерамический материал на основе твердых растворов системы (100-х)
PbTiO> — х(Ко,вВ1ю,з) Ti03 при х=30 — 60 мол. %, имеющий высокую температуру Кюри (Т„= 520 С) .
Описываемый материал имеет более широкий интервал рабочих температур и более высокую механическую добротность. Это достигается тем, что он содержит (100-х) РЬТтОз ——
=xBaNb у,Оз при х=3 — 8 мол. % и, кроме того, добавки 0,1 — 0,2хМп02 и О, 1 xNi0.
Для приготовления твердого раствора, содержащего 95 мол. % РЬТ10з, 5 мол. %
B3Nbу, Оз и 1 мол. % МпОз, берут 253,8 г
PbCO3, 9,86 г ВаСОз, 5,3 г КЬ20,-, 75,9 г TIOq и 0,87 г Мп02, тщательно перемешивают, прессуют в брикеты и обжигают при 1050 С в течение 2 час. Спеченные брикеты вновь измельчают и из порошка прессуют таблетки, которые обжигают при 1180 С в течение 1 час.
В результате таблетки хорошо спекаются и их пикнометрическая плотность лишь на 4 — 5% отличается от рентгеновской.
Пьезоэлектрические измерения проводят на таблетках, подшлифованных до толщины 1 лтлт
Предмет изобретения
251631
1ÎÎÐ лю t. с аО
Составитель А. Нечаев
Редактор Б. Б. Федотов Техред А. А. Камышиикова Корректор T. А. Абрамова
Заказ 31/16 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва Ж-35, Раушская наб,, д. 4/5
Типография, пр, Сапунова, 2
