Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству и способу, и программе управления дисплеем, в частности, к устройству и способу, и программе управления дисплеем, которые пригодны для использования в случаях, когда изображение отображают на жидкокристаллической панели, используя множество источников задней подсветки.

Уровень техники

В предшествующем уровне техники в качестве устройства жидкокристаллического дисплея, в котором применяется жидкокристаллическая панель пропускающего типа, было предложено устройство, в котором используется множество источников задней подсветки, для изменения количества падающего света в каждой области отображения жидкокристаллической панели, в результате чего достигается расширение динамического диапазона яркости отображаемого изображения (см., например, Патентный документ 1).

В случае, когда свет от каждого из множества источников задней подсветки падает на каждую соответствующую область отображения на панели жидкокристаллического дисплея таким образом, как показано на фиг.1, количество света, излучаемого каждым источником задней подсветки, можно определить по сигналу изображения отображаемого изображения.

То есть на фиг.1, сигнал изображения, имеющий ступенчатую форму колебаний, обозначенную стрелкой А11, вводят в блок 11 расчета количества излучения света и в блок 12 разделения. В блоке 11 расчета количества излучения света количество света, излучаемого каждым отдельным источником 13 задней подсветки, рассчитывают на основе сигнала изображения. Кроме того, в блоке 12 разделения подаваемый сигнал изображения разделяют по количеству, полученному из блока 11 расчета количества излучения света, рассчитывая, таким образом, степень пропускания света в области дисплея жидкокристаллической панели 14 в соответствии с задней подсветкой 13.

Здесь, поскольку размер каждого отдельного источника 13 задней подсветки больше, чем размер пикселей в области дисплея жидкокристаллической панели 14, количество света от источника 13 задней подсветки рассчитывают по значению пикселя каждого пикселя изображения, отображаемого в области отображения жидкокристаллической панели 14 в соответствии с источником 13 задней подсветки.

Затем, после расчета количества света, источник 13 задней подсветки излучает свет на основе количества света, рассчитанного блоком 11 расчета количества излучения света, освещая светом жидкокристаллическую панель 14. Таким образом, свет, имеющий форму колебаний, обозначенную стрелкой А12, излучают из источника 13 задней подсветки. Таким образом, поскольку свет от источника 13 задней подсветки рассеивается, наибольшее количество света получают в центре освещения, и количество света уменьшается при увеличении расстояния от центра.

Кроме того, жидкокристаллическая панель 14 пропускает свет от источника 13 задней подсветки в соответствии с формой колебаний, обозначенной стрелкой А13, то есть, при степени пропускания, рассчитываемой блоком 12 разделения. Таким образом, как обозначено стрелкой А14, по существу, то же изображение, что и изображение, соответствующее введенному сигналу изображения, отображают в области отображения жидкокристаллической панели 14.

Документы предшествующего уровня техники

Патентные документы

Патентный документ 1: публикация №2007-322901 находящейся на экспертизе заявки на японский патент

Сущность изобретения

Техническая задача

Однако при использовании описанной выше технологии возникают случаи, когда качество отображаемого изображения ухудшается, в зависимости от введенного сигнала изображения.

Например, поскольку скорость отклика задней подсветки и скорость отклика жидкокристаллической панели отличаются в устройстве жидкокристаллического дисплея, в случае отображения такого изображения, как белая точка, движущаяся по черному фону, качество изображения на участке изображения вокруг белой точки ухудшается. Следует отметить, что на фиг.2 показаны значение пикселя для каждого пикселя сигнала изображения в каждый момент времени, количество излучаемого света в каждом положении задней подсветки, форма колебаний сигнала света задней подсветки, и степень пропускания в каждом положении жидкокристаллической панели. Кроме того, на фиг.2 в вертикальном направлении показан уровень (значение пикселя) сигнала изображения, количество излучаемого света, количество света или степень пропускания, и в горизонтальном направлении показано положение.

На фиг.2 сигнал изображения, обозначенный стрелкой A31, вводят в момент времени t1. После этого, сигнал изображения, обозначенный стрелкой А32, вводят в момент времени t2.

В изображении сигнала изображения, обозначенного стрелкой A31, значения пикселя для пикселей в заданной области большие, и значения пикселя для пикселей в других областях, по существу, равны нулю. Кроме того, изображение сигнала изображения, обозначенного стрелкой А32, получают путем перемещения изображения, обозначенного стрелкой А31, вправо на чертеже. Таким образом, движущееся изображение, отображаемое введенными сигналами изображения, представляет собой изображение, в котором белая точка движется слева направо по черному фону из положения, обозначенного стрелкой Р11 (ниже называется положением Р11), в положение, обозначенное стрелкой Р12 (ниже называется положением Р12).

Когда сигнал изображения вводят в момент времени t1, задняя подсветка излучает свет, имеющий форму колебаний, обозначенную стрелкой А33. Таким образом, задняя подсветка излучает свет так, что яркость в заданной области, центр которой находится приблизительно в положении Р11, становится однородной. Затем, поскольку свет, излучаемый задней подсветкой, рассеивается непосредственно ниже жидкокристаллической панели, как обозначено стрелкой А34, количество этого света плавно уменьшается при увеличении расстояния от положения Р11, при этом положение Р11 представляет собой центр.

Кроме того, когда сигнал изображения вводят в момент времени t1, жидкокристаллическая панель отображает изображение путем передачи света от задней подсветки при степени пропускания каждого пикселя, установленной как степень пропускания, обозначенная стрелкой A35. Таким образом, в жидкокристаллической панели степень пропускания каждого пикселя изменяется таким образом, что степень пропускания пикселей в заданной области, с центром приблизительно в положении Р11, становится высокой, и степень пропускания пикселей, находящихся за пределами заданной области, становится меньше, чем степень пропускания пикселей в заданной области. Кроме того, за пределами заданной области степень пропускания пикселей, расположенных рядом с границей заданной области, является самой низкой, и степень пропускания пикселей постепенно повышается, по мере увеличения расстояния от границы.

Кроме того, когда сигнал изображения, обозначенный стрелкой А32, вводят в момент времени t2, задняя подсветка излучает свет, имеющий форму колебаний, обозначенную стрелкой A36, и свет имеет форму колебаний, обозначенную стрелкой A37, в положении непосредственно ниже жидкокристаллической панели. Затем жидкокристаллическая панель отображает изображение путем передачи света от задней подсветки при степени пропускания, обозначенной стрелкой A38. Здесь форма (форма колебания), представленная количеством света или степенью пропускания, обозначенная стрелкой A36 - стрелкой A38, и форма (форма колебаний), представленная количеством света или степенью пропускания, обозначенная стрелкой А33 - стрелкой A35, представляют собой формы колебаний одной и той же формы, единственное отличие состоит в положении центра формы колебания.

В случае отображения изображения, в котором белая точка движется по черному фону, таким образом, если скорость отклика задней подсветки будет выше, чем скорость отклика жидкокристаллической панели, между моментом перед и после начала движения белой точки, яркость отображаемого изображения становится отличающейся от яркости, при которой предполагается отображать изображение.

Таким образом, в положении, обозначенном стрелкой Р13 (ниже называется положением Р13), когда происходит сдвиг времени от момента времени t1 до момента времени t2, выполняют управление таким образом, что количество света, излучаемого из задней подсветки, увеличивается, и степень пропускания пикселей через жидкокристаллическую панель, становится ниже. Однако, в положении Р13, хотя количество света, падающего на жидкокристаллическую панель, увеличивается мгновенно, поскольку скорость отклика жидкокристаллической панели медленнее, чем скорость отклика задней подсветки, сужение апертуры пикселя становится недостаточным, и изображение в положении Р13 в области отображения становится более ярким, чем изображение, предполагаемое для отображения.

С другой стороны, в положении, обозначенном стрелкой Р14 (ниже называется положением Р14), когда происходит сдвиг времени с момента времени t1 до момента времени t2, выполняют управление таким образом, что, количество света для света, излучаемого из задней подсветки, уменьшается, и степень пропускания пикселей в жидкокристаллической панели становится выше. Однако в положении Р14, хотя количество света, падающего на жидкокристаллическую панель, мгновенно уменьшается, поскольку скорость отклика жидкокристаллической панели медленнее, чем скорость отклика задней подсветки, расширение апертуры пикселя происходит медленно, и изображение в положении Р14, в области отображения, становится более темным, чем изображение, предполагаемое для отображения.

Кроме того, изменение степени пропускания жидкокристаллической панели выполняют последовательно по строкам, то есть, по очереди для каждой строки последовательно расположенных пикселей. По этой причине, изменение степени пропускания и изменение количества излучения света задней подсветки не синхронизированы, и изображение, отличающееся от предполагаемого для отображения изображения, отображается в области отображения жидкокристаллической панели во время переключения экранов.

Например, если, как показано на фиг.3, три источника задней подсветки, источник 31-1 задней подсветки - источник 31-3 задней подсветки излучают свет с количеством излучения света, для отображения изображения А, и жидкокристаллическая панель 32 передает свет от источника 31-1 задней подсветки - источника 31-3 задней подсветки со степенью пропускания для отображения изображения А, при этом изображение А отображается в области отображения жидкокристаллической панели 32.

Следует отметить, что каждая из трех кривых с правой стороны источника 31-1 задней подсветки - источника 31-3 задней подсветки на чертеже обозначает форму колебания света каждого из источника 31-1 задней подсветки - источника 31-3 задней подсветки. Таким образом, на этих кривых, показанных на чертеже, в горизонтальном направлении обозначено количество (яркость) света, и в вертикальном направлении обозначено положение. Кроме того, каждый одиночный прямоугольник задней подсветки 32 представляет один пиксель. Кроме того, в дальнейшем, источник 31-1 задней подсветки - источник 31-3 задней подсветки будут просто называться источником 31 задней подсветки в случаях, где нет необходимости различать их между собой.

Состояние в котором изображение А отображают на панели 32 жидкокристаллического дисплея, вводят сигнал изображения для изображения В, и отображение переключают с изображения А на изображению В, как показано на фиг.4, при этом количество света и степень пропускания света переключаются, в свою очередь, в источнике 31 задней подсветки и в пикселе с верхней стороны в направлении нижней стороны чертежа.

На фиг.4 источник 31-1 задней подсветки и источник 31-2 задней подсветки излучают свет с количеством света, предназначенным для отображения изображения В, в то время как источник 31-1 задней подсветки все еще излучает свет с количеством света, для отображения изображения А. Аналогично, в жидкокристаллической панели 32, затушеванные диагональные пиксели в верхней половине пропускают свет со степенью пропускания для отображения изображения В, в то время как пиксели в нижней половине все еще пропускают свет со степенью пропускания для отображения изображения А.

Поэтому изображение В отображается с верхней стороны жидкокристаллической панели 32, и изображение А все еще отображается на нижней стороне. Кроме того, на центральном участке жидкокристаллической панели 32 на чертеже пиксели жидкокристаллической панели 32 передают свет с количеством света для отображения изображения В, со степенью пропускания для отображения изображения А. Кроме того, не только свет от источника 31-2 задней подсветки, но также и свет от каждого из источника 31-1 задней подсветки и источника 31-3 задней подсветки падает на пиксели на центральном участке жидкокристаллической панели 32 на чертеже. Таким образом, на отображаемое изображение также влияет свет от них. В результате, изображение, которое отличается как от изображения А, так и от изображения В, отображается в центральном положении жидкокристаллической панели 32.

Таким образом, поскольку моменты времени, в которые изменяется количество света от задней подсветки 31 и степень пропускания пикселей в жидкокристаллической панели 32, отличаются в зависимости от положения, во время переключения отображений, отображают изображение, отличающееся от предполагаемого изображения, которое должно отображаться, в результате чего происходит ухудшение качества изображения для этого изображения. Ухудшение качества изображения становится особенно выраженным, когда количество света от источника 31 задней подсветки резко изменяется.

Как описано выше, в случае отображения изображения на жидкокристаллической панели, используя заднюю подсветку, в зависимости от входного сигнала изображения, возникают случаи, когда качество отображаемого изображения ухудшается.

Настоящее изобретение было составлено с учетом описанных выше обстоятельств, и позволяет подавлять ухудшение качества изображения для отображаемого изображения.

Техническое решение

Устройство управления отображением в соответствии с одним аспектом настоящего изобретения включает в себя средство расчета яркости, предназначенное для расчета яркости задней подсветки на основе сигнала изображения отображаемого изображения, причем яркость задней подсветки обозначает яркость света, падающего на панель дисплея, на которой отображают отображаемое изображение путем пропускания света, и который излучается задней подсветкой, средство расчета разности, предназначенное для расчета разности между яркостью задней подсветки отображаемого изображения заданного кадра, предназначенного для отображения с данного момента и далее, и яркостью задней подсветки отображаемого изображения предшествующего кадра, предшествующего по времени заданному кадру, средство коррекции, предназначенное для коррекции яркости задней подсветки заданного кадра, используя значение коррекции, которое определяют с помощью коэффициента, обозначающего степень вклада разности в коррекцию яркости задней подсветки и на основе разности, и средство расчета разности степени пропускания, предназначенное для расчета степени пропускания света от задней подсветки в панели дисплея на основе скорректированного значения яркости задней подсветки и сигнала изображения.

В устройстве управления отображением может быть дополнительно предусмотрено средство изменения коэффициента, предназначенное для изменения коэффициента на основе яркости отображаемого изображения.

В устройстве управления отображением может быть дополнительно предусмотрено средство расчета среднего значения яркости, предназначенное для расчета среднего значения яркости отображаемого изображения на основе сигнала изображения, и средство изменения коэффициента, предназначенное для изменения коэффициента на основе разности между средним значением яркости отображаемого изображения заданного кадра, и средним значением яркости отображаемого изображения предшествующего кадра.

В устройстве управления отображением может быть дополнительно предусмотрено средство фильтрации, предназначенное для применения фильтрации с использованием фильтра низкой частоты в отношении отображаемого изображения, и средство изменения коэффициента, предназначенное для изменения коэффициента на основе количества пикселей со значениями пикселей, равными или превышающими заданное значение, в отображаемом изображении заданного кадра, к которому применяли фильтрацию.

В устройстве управления отображением может быть дополнительно предусмотрено средство изменения коэффициента, предназначенное для изменения коэффициента на основе разности между яркостью задней подсветки в заданном кадре и яркостью задней подсветки в предшествующем кадре.

Каждое из множества средств расчета яркости может быть выполнено с возможностью расчета яркости задней подсветки для каждого из множества источников задней подсветки, и каждое из множества средств расчета степени пропускания может быть выполнено с возможностью расчета степени пропускания в отношении каждой из областей панели отображения, соответствующих множеству источников задней подсветки.

Способ управления дисплеем или программа в соответствии с аспектом настоящего изобретения включают в себя этапы расчета яркости задней подсветки на основе сигнала изображения отображаемого изображения, причем яркость задней подсветки включает в себя яркость света, который падает на панель дисплея, на которой отображают отображаемое изображение, путем пропускания света, и который излучается задней подсветкой, расчета разности между яркостью задней подсветки отображаемого изображения заданного кадра, предназначенного для отображения от данного момента и далее, и яркостью задней подсветки отображаемого изображения предшествующего кадра, предшествующего по времени заданному кадру, коррекции яркости задней подсветки заданного кадра, используя значение коррекции, которое определяют с помощью коэффициента, обозначающего степень вклада разности в коррекцию яркости задней подсветки, и на основе этой разности, и расчета степени пропускания света от задней подсветки панелью дисплея на основе скорректированной яркости задней подсветки и сигнала изображения.

В соответствии с аспектом настоящего изобретения яркость задней подсветки рассчитывают на основе сигнала изображения отображаемого изображения, яркости задней подсветки, обозначающей яркость света, который падает на панель дисплея, которая отображает отображаемое изображение путем пропускания света, и который излучается задней подсветкой. Рассчитывают разность между яркостью задней подсветки отображаемого изображения заданного кадра, которое должно отображаться от данного момента и далее, и яркостью задней подсветки отображаемого изображения предшествующего кадра, который по времени предшествует заданному кадру. Яркость задней подсветки заданного кадра корректируют, используя значения коррекции, которые определяют по коэффициенту, обозначающему степень вклада разности в коррекцию яркости задней подсветки, и по этой разности. Степень пропускания света от задней подсветки панелью дисплея рассчитывают на основе скорректированной яркости задней подсветки и сигнала изображения.

Предпочтительные эффекты

В соответствии с аспектом настоящего изобретения может отображаться изображение. В частности, в соответствии с аспектом настоящего изобретения, может быть подавлено ухудшение качества изображения отображаемого изображения.

Краткое описание чертежей

На фиг.1 показана схема, представляющая конфигурацию жидкокристаллического устройства в соответствии с предшествующим уровнем техники.

На фиг.2 показана схема, поясняющая ухудшение качества изображения для изображения в жидкокристаллическом устройстве в соответствии с предшествующим уровнем техники.

На фиг.3 показана схема, поясняющая ухудшение качества изображения для изображения в жидкокристаллическом устройстве в соответствии с предшествующим уровнем техники.

На фиг.4 показана схема, поясняющая ухудшение качества изображения для изображения в жидкокристаллическом устройстве в соответствии с предшествующим уровнем техники.

На фиг.5 показана схема, представляющая пример конфигурации варианта выполнения устройства дисплея, в котором применяется настоящее изобретение.

На фиг.6 показана схема, более подробно представляющая пример конфигурации блока управления дисплеем.

На фиг.7 показана блок-схема последовательности операций, поясняющая обработку отображения.

На фиг.8 показана схема, представляющая другой пример конфигурации блока управления дисплеем.

На фиг.9 показана схема, представляющая другой пример конфигурации блока управления дисплеем.

На фиг.10 показана блок-схема последовательности операций, поясняющая обработку отображения.

На фиг.11 показана схема, представляющая другой пример конфигурации блока управления дисплеем.

На фиг.12 показана блок-схема последовательности операций, поясняющая обработку отображения.

На фиг.13 показана схема, поясняющая область, состоящую из белой области на отображаемом изображении.

На фиг.14 показана схема, представляющая другой пример конфигурации блока управления дисплеем.

На фиг.15 показана блок-схема последовательности операций, поясняющая обработку отображения.

На фиг.16 показана схема, представляющая пример конфигурации компьютера.

Подробное описание изобретения

Ниже, со ссылкой на чертежи будет описан вариант выполнения, в котором применяется настоящее изобретение.

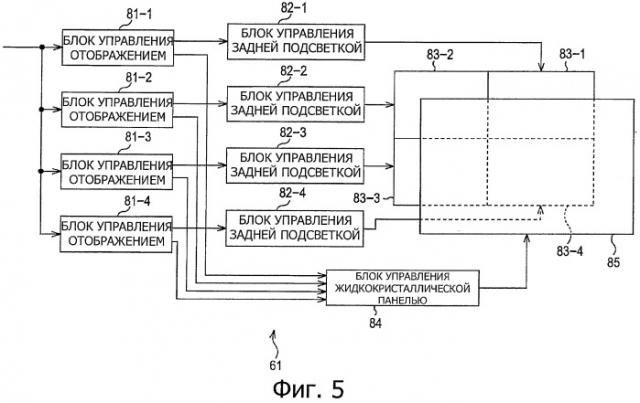

На фиг.5 показана схема, представляющая пример конфигурации варианта выполнения устройства дисплея, в котором применяется настоящее изобретение.

Устройство 61 дисплея включает в себя от блока 81-1 управления дисплеем до блока 81-4 управления дисплеем, от блока 82-1 управления задней подсветкой до блока 82-4 управления задней подсветкой, от источника 83-1 задней подсветки до источника 83-4 задней подсветки, блок 84 управления жидкокристаллической панелью и жидкокристаллическую панель 85.

Устройство 61 дисплея представляет собой, например, устройство жидкокристаллического дисплея, такое как жидкокристаллический дисплей. Сигнал изображения отображаемого изображения, которое отображают на жидкокристаллической панели 85, вводят в блок 81-1 управления дисплеем - блок 81-4 управления дисплеем устройства 61 дисплея.

На основе введенного сигнала изображения блок 81-1 управления дисплеем - блок 81-4 управления дисплеем рассчитывают количество света, которое требуется излучать источником 83-1 задней подсветки - источником 83-4 задней подсветки, более конкретно, яркость задней подсветки, обозначающую яркость света, и передает значение яркости задней подсветки в блок 82-1 управления задней подсветкой - блок 82-4 управления задней подсветкой.

Кроме того, на основе сигнала изображения для каждой из областей отображения жидкокристаллической панели 85, на которую падает большая часть света от каждого из источника 83-1 задней подсветки до источника 83-4 задней подсветки, блок 81-1 управления дисплеем - блок 81-4 управления дисплеем рассчитывает степень пропускания каждого пикселя в пределах области отображения, и передают эту степень пропускания в блок 84 управления жидкокристаллической панелью. Такая степень пропускания принимает значение, например, от 0 до 1.

Следует отметить, что пиксель в области отображения жидкокристаллической панели 85 обозначает одну ячейку, которая используется как модуль отображаемого изображения, и состоит из каждой из областей, которые пропускают каждый свет R, G и B (красного, зеленого и синего цветов).

На основе яркости задней подсветки, передаваемой из блока 81-1 управления дисплеем - блоком 81-4 управления дисплеем, блок 82-1 управления задней подсветкой - блок 82-4 управления задней подсветкой управляют источником 83-1 задней подсветки - источником 83-4 задней подсветки для излучения света. Кроме того, в соответствии с управлением, выполняемым блоком 82-1 управления задней подсветкой - блоком 82-4 управления задней подсветкой, источник 83-1 задней подсветки - источник 83-4 задней подсветки излучает свет, и обеспечивает падение света на жидкокристаллическую панель 85.

Блок 84 управления жидкокристаллической панелью обеспечивает передачу света жидкокристаллической панелью 85 со степенью пропускания каждого пикселя, то есть, с относительным отверстием, передаваемым из блока 81-1 управления дисплеем - блока 81-4 управления дисплеем. Жидкокристаллическая панель 85 передает свет, падающий на каждый пиксель в области отображения, от источника 83-1 задней подсветки до источника 83-4 задней подсветки, со степенью пропускания, переданной в виде инструкции из блока 84 управления жидкокристаллической панелью, отображая, таким образом, отображаемое изображение.

Следует отметить, что ниже, каждый из блока 81-1 управления дисплеем до блока 81-4 управления дисплеем просто называются блоком 81 управления дисплеем, в случаях, когда нет необходимости индивидуально различать их между собой, и каждый из блока 82-1 управления задней подсветкой - блока 82-4 управления задней подсветкой просто называются блоком 82 управления задней подсветкой в случаях, когда нет необходимости индивидуально различать их между собой. Кроме того, ниже каждый из источника 83-1 задней подсветки - источника 83-4 задней подсветки просто называются источником 83 задней подсветки в случаях, когда нет необходимости индивидуально различать их между собой.

В устройстве 61 дисплея задняя подсветка 83, как источник света, размещена на задней поверхности жидкокристаллической панели 85, и большая часть света, излучаемого задней подсветкой 83, падает на область отображения жидкокристаллической панели 85, которая расположена противоположно источнику 83 задней подсветки. Например, большая часть света, излучаемого источником 83-1 задней подсветки, падает на участок жидкокристаллической панели 85, расположенной диагонально выше справа на чертеже. Поэтому, в случае отображения такого изображения, в котором сторона жидкокристаллической панели 85, расположенная диагонально вверху и справа, будет яркой, и другой участок будет темным, только источник 83-1 задней подсветки может излучать свет с достаточно высокой яркостью, и другой источник 83-2, задней подсветки - 83-4 задней подсветки может излучать свет с относительно малой яркостью. Это позволяет снизить потребление энергии источником задней подсветки 83, и повысить динамический диапазон яркости отображаемого изображения.

Следует отметить, что, в то время как в устройстве 61 дисплея предусмотрена жидкокристаллическая панель 85 пропускающего типа, можно использовать не только жидкокристаллическую панель, но и любого вида панель дисплея пропускающего типа, которая отображает изображение путем пропускания света от источника 83 задней подсветки.

Далее, на фиг.6 показана схема, более подробно представляющая пример конфигурации блока 81 управления дисплеем по фиг.5.

Блок 81 управления дисплеем включает в себя блок 121 расчета яркости задней подсветки, блок 122 циклической обработки, блок 123 расчета яркости падающего света и блок 124 деления.

Сигнал изображения, вводимый в блок 81 управления дисплеем устройства 61 дисплея, подают в блок 121 расчета яркости задней подсветки и в блок 124 деления блока 81 управления дисплеем. Этот сигнал изображения представляет собой, например, сигнал изображения движущегося изображения.

Блок 121 расчета яркости задней подсветки рассчитывает яркость задней подсветки для света, излучаемого задней подсветкой 83, на основе поданного сигнала изображения, и передает значение яркости задней подсветки в блок 122 циклической обработки.

Например, на основе сигнала изображения, блок 121 расчета яркости задней подсветки находит максимальное значение яркости пикселей в области отображаемого изображения на основе сигнала изображения, которая представляет собой область, отображаемую в области отображения жидкокристаллической панели 85, соответствующей источнику 83 задней подсветки. Затем, на основе найденного максимального значения, блок 121 расчета яркости задней подсветки находит яркость задней подсветки для света, который должен излучать источник 83 задней подсветки.

Следует отметить, что область отображения жидкокристаллической панели 85, соответствующая задней подсветке 83, относится к области, которую получают путем виртуального разделения всей области отображения жидкокристаллической панели 85 и на которую падает большая часть света от каждого отдельного источника 83 задней подсветки, находящегося непосредственно ниже задней поверхности жидкокристаллической панели 85.

Например, если предположить, что область отображения жидкокристаллической панели 85 виртуально разделена на четыре области, на верхнюю правую, верхнюю левую, нижнюю левую и нижнюю правую области, области отображения, соответственно, соответствующие источнику 83-1 задней подсветки - источнику 83-4 задней подсветки, находятся в верхней правой, верхней левой, нижней левой и нижней правой областях области отображения. Ниже область отображения жидкокристаллической панели 85, соответствующая задней подсветке 83, также называется областью частичного отображения.

Блок 122 циклической обработки выполняет циклическую обработку, и корректирует яркость задней подсветки отображаемого изображения заданного кадра, предназначенного для отображения от данного момента и далее, значение которой подают из блока 121 расчета яркости задней подсветки, на основе яркости задней подсветки отображаемого изображения для кадра, который по времени предшествует заданному кадру. Блок 122 циклической обработки включает в себя блок 141 суммирования, блок 142 вычитания и блок 143 умножения.

Яркость задней подсветки из блока 121 расчета яркости задней подсветки подают в блок 141 суммирования и в блок 142 вычитания. Блок 141 суммирования суммирует значение коррекции, передаваемое из блока 143 умножения, с яркостью задней подсветки, переданной из блока 121 расчета яркости задней подсветки, чтобы, таким образом, скорректировать яркость задней подсветки, и передает скорректированную яркость задней подсветки в блок 142 вычитания, блок 82 управления задней подсветкой и блок 123 расчета яркости падающего света.

Блок 142 вычитания вычитает значение яркости задней подсветки, передаваемое из блока 121 расчета яркости задней подсветки, из яркости задней подсветки, переданной из блока 141 суммирования, и передает результат этого вычитания в блок 143 умножения. Таким образом, блок 142 вычитания находит разность между яркостью задней подсветки заданного кадра, предназначенного для отображения от данного момента и дальше, и яркость задней подсветки для кадра, расположенного непосредственно перед заданным кадром, и передает эту определенную разность в блок 143 умножения.

Блок 143 умножения умножает значение разности, переданное из блока 142 вычитания, на введенный циклический коэффициент, и передает определенное значение разности как циклический коэффициент в блок 141 суммирования, как значение коррекции. Здесь циклический коэффициент представляет собой коэффициент, обозначающий степень вклада яркости задней подсветки для непосредственно предшествующего кадра, которая представляет собой разность, полученную из блока 142 вычитания, для коррекции яркости задней подсветки заданного, предназначенного для отображения кадра. Такой циклический коэффициент установлен как ранее определенная константа, или константа, которая изменяется пользователем, соответствующим образом, и представляет собой коэффициент с величиной от 0 до 1.

Поэтому, например, когда циклический коэффициент равен 1, в блоке 141 суммирования, разность, полученную из блока 142 вычитания, добавляют к яркости задней подсветки так, как она есть, таким образом, что скорректированная яркость задней подсветки принимает такое же значение, как и яркость задней подсветки непосредственно предшествующего кадра. Кроме того, по мере того, как циклический коэффициент становится меньше, значение коррекции становится меньше, и значение яркости задней подсветки после коррекция становится ближе к яркости задней подсветки перед коррекцией. Затем, когда, например, циклический коэффициент становится равным нулю, в блоке 141 суммирования разность из блока 142 вычитания не добавляют к яркости задней подсветки, и яркость задней подсветки выводят в том виде, как она есть.

На основе яркости задней подсветки, переданной из блока 141 суммирования блока 122 циклической обработки, блок 123 расчета яркости падающего света рассчитывает яркость падающего света для пикселя, обозначающую яркость оценки света, падающего на пиксель от источника 83 задней подсветки, для каждого пикселя в конкретной области отображения жидкокристаллической панели 85, соответствующей источнику 83 задней подсветки. Таким образом, яркость падающего света на пиксель представляет собой информацию, обозначающую оценку яркости света, падающего на пиксель в определенной области отображения из источника 83 задней подсветки, в случае, когда источник 83 задней подсветки излучает свет подаваемой в него яркости задней подсветки.

Например, блок 123 расчета яркости падающего света заранее содержит профиль, обозначающий, как свет, излучаемый из источника 83 задней подсветки, рассеивается, когда соответствующий источник 83 задней подсветки излучает свет. Затем, используя этот содержащийся профиль, блок 123 расчета яркости падающего света определяет значение яркости оценки света, падающего от источника 83 задней подсветки на отдельные пиксели в определенной области отображения жидкокристаллической панели 85, соответствующей источнику 83 задней подсветки, когда источник 83 задней подсветки излучает свет при яркости задней подсветки, подаваемой из блока 141 суммирования, и устанавливает эту яркость для каждого пикселя, как яркость падающего света на пиксель.

После определения значения яркости падающего света на пиксель в отдельных пикселях в определенной области отображения, блок 123 расчета яркости падающего света передает эти значения яркости падающего света на пиксель в блок 124 деления.

Блок 124 деления делит значение сигнала для подаваемого сигнала изображения, более конкретно, яркость, определенную по значению сигнала, на значения яркости падающего света на пиксель, полученные из блока 123 расчета яркости падающего света, рассчитывая, таким образом, значения степени пропускания для отдельных пикселей в определенной области отображения. Затем блок 124 деления передает рассчитанные значения яркости для каждого пикселя в блок 84 управления жидкокристаллической панелью.

Например, пусть целевой пиксель в определенной области отображения называется целевым пикселем. Кроме того, пусть яркость падающего света на пиксель для целевого пикселя будет обозначена как CL, яркость задней подсветки от источника 83 задней подсветки будет обозначена как BL, и яркость пикселя отображаемого изображения, расположенного в том же положении, что и целевой пиксель, то есть, пикселя на отображаемом изображении, в котором отображают изображение, отображаемое целевым пикселем, будет обозначено как IL. Затем, пусть степень пропускания света в целевом пикселе будет обозначена как Т.

В этом случае, когда обеспечивается излучение света источника 83 задней подсветки с яркостью BL задней подсветки, яркость света, падающего на целевой пиксель от источника 83 задней подсветки, то есть, яркость падающего света на пиксель для целевого пикселя, составляет CL. Затем, когда целевой пиксель передает, со степенью Т пропускания, свет с яркостью CL падающего света на пиксель, который падает на него от источника 83 задней подсветки, яркость света, излучаемого из целевого пикселя, то есть, яркость целевого пикселя, принимаемая пользователем, который смотрит на жидкокристаллическую панель 85 (ниже также называется яркостью OL отображения), представлена как яркость
