Способ и устройство для передачи отчетов о данных измерений

Способ и устройство для передачи отчетов о данных измерений

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

Варианты осуществления настоящего изобретения в общем относятся к данным измерений, полученным в течение периода состояния ожидания, и, в одном из вариантов осуществления настоящего изобретения, к способам и устройству для передачи отчетов о данных измерений, полученных в течение периода состояния ожидания.

УРОВЕНЬ ТЕХНИКИ

В сотовой или в другой беспроводной сети информация, относящаяся к зоне охвата радиосредствами, является полезной с точки зрения оптимизации зоны охвата. В этом отношении информация, относящаяся к зоне охвата радиосредствами, может быть полезна для сетевого планирования, оптимизации сети, оптимизации параметров управления радиоресурсами и для других целей. С помощью такой информации можно расширить зону охвата радиосредствами, что, в свою очередь, может значительно повлиять на обслуживание, которое может предоставляться пользователям в пределах конкретной области.

Для определения зоны охвата, обеспечиваемой радиосетью, проводятся передвижные тесты (испытания с использованием транспортных средств, снабженных измерительным оборудованием) для сбора информации о зоне охвата радиосредствами. Передвижные тесты могут проводиться периодически и/или в ответ на определенные события. Например, передвижные тесты могут проводиться в связи с вводом в действие новой базовой станции. В связи с этим, передвижные тесты могут выполняться как перед, так и после активации обслуживания новой базовой станцией. В ходе выполнения передвижных тестов могут собираться различные данные измерений, включая измерения параметров радиочастотного окружения, такие как измерения пилотного сигнала в нисходящей линии связи, измерения запаса по мощности передачи, измерения, связанные с ошибками при произвольном доступе, измерения, связанные с ошибками в канале пейджинга, и измерения, связанные с ошибками в широковещательном канале. На основе данных измерений может выполняться начальная настройка области, например, путем выбора подходящей антенны для новой соты, регулировки наклона антенны новой базовой станции и соседних базовых станций, регулировки мощности передачи базовой станции и т.п. После ввода в действие новой базовой станции могут проводиться дополнительные передвижные тесты, в ходе которых собираются данные измерений, используемые для выполнения дополнительной настройки области.

Передвижные тесты также могут проводиться перед и/или после построения новой магистрали, железной дороги или крупного здания, поскольку такие строительные проекты обычно сопровождаются ростом населения, который, в свою очередь, стимулирует обеспечение улучшенной зоны охвата. Кроме того, большие строительные проекты могут также создавать новые источники потерь в виде преград для сигнала и могут нуждаться в обеспечении адекватной зоны охвата, например, путем ввода в действие новых базовых станций, регулирования наклона антенны существующих базовых станций и т.п. Передвижные тесты также могут проводиться в ответ на жалобы или иные запросы от пользователей, указывающие на проблемы, связанные с зоной охвата и/или пропускной способностью.

Данные измерений, собранные в процессе передвижных тестов, могут использоваться не только для оптимизации зоны охвата, но также и в некоторых иных целях. Например, данные измерений, собранные в процессе передвижных тестов, могут использоваться для оптимизации мобильности, оптимизации емкости, параметризации общих каналов, проверки качества обслуживания и т.п.

Однако для сетевых операторов передвижные тесты, выполняемые вручную, могут вызывать значительные эксплуатационные расходы. Например, для проведения передвижного тестирования может потребоваться интенсивное использование персонала, эксплуатирующего сеть, и такое тестирование может повторяться всякий раз после изменений в сетевой топологии или конфигурации.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

В соответствии с вариантами осуществления настоящего изобретения предлагаются устройство, способ и компьютерный программный продукт для сбора данных измерений, которые могут быть полезны для оптимизации зоны охвата и/или для других целей без широкого использования передвижных тестов. В связи с этим, в одном из вариантов осуществления настоящего изобретения предлагаются устройство, способ и компьютерный программный продукт для сбора данных измерений и передачи отчетов об этих данных. Кроме того, в соответствии с другим вариантом осуществления настоящего изобретения предлагаются устройство, способ и компьютерный программный продукт для управления сбором данных измерений и для последующего приема отчета о данных измерений. Также может предоставляться система для сбора данных измерений.

В одном из вариантов осуществления настоящего изобретения предлагается устройство, содержащее по меньшей мере один процессор и по меньшей мере один модуль памяти, в которой хранится код компьютерной программы. По меньшей мере один модуль памяти и код компьютерной программы сконфигурированы таким образом, чтобы при взаимодействии с процессором устройство в режиме ожидания принимало информацию о конфигурации измерений через широковещательный канал. В этом варианте осуществления изобретения устройство также сконфигурировано для выполнения в режиме ожидания одного или более измерений на основе, по меньшей мере частично, информации о конфигурации измерений. В этом варианте осуществления изобретения устройство также может быть сконфигурировано для инициирования предоставления индикации о том, что данные измерений доступны, в активном режиме и в случае, если одно или более измерений выполнены в режиме ожидания. Кроме того, в этом варианте осуществления изобретения устройство может инициировать предоставление отчета о данных измерений в ответ на запросы от сетевого узла.

В соответствии с другим вариантом осуществления настоящего изобретения предлагается способ, в котором принимают информацию о конфигурации измерений через широковещательный канал в режиме ожидания, а затем выполняют одно или более измерений в режиме ожидания на основе, по меньшей мере частично, информации о конфигурации измерений. В этом варианте осуществления изобретения способ также может включать инициирование предоставления индикации о том, что данные измерений доступны, в активном режиме и в случае, если одно или более измерений выполнены в режиме ожидания. Кроме того, в этом варианте осуществления изобретения способ может включать предоставление отчета о данных измерений в ответ на запросы от сетевого узла.

Согласно другому варианту осуществления настоящего изобретения предлагается компьютерный программный продукт, содержащий по меньшей мере один машиночитаемый носитель информации, на котором хранятся фрагменты исполняемого компьютером программного кода. Фрагменты исполняемого компьютером программного кода в соответствии с этим вариантом осуществления изобретения включают инструкции программного кода для приема информации о конфигурации измерений в режиме ожидания через широковещательный канал. Фрагменты исполняемого компьютером программного кода в этом варианте осуществления изобретения также содержат инструкции программного кода для инициирования выполнения в режиме ожидания одного или более измерений на основе, по меньшей мере частично, информации о конфигурации измерений. Фрагменты исполняемого компьютером программного кода в этом варианте осуществления изобретения также могут содержать инструкции программного кода для инициирования предоставления индикации о том, что данные измерений доступны, в активном режиме и в случае, если одно или более измерений выполнены в режиме ожидания. Кроме того, фрагменты исполняемого компьютером программного кода в этом варианте осуществления изобретения включают инструкции программного кода для инициирования предоставления отчета о данных измерений в ответ на запрос от сетевого узла.

В соответствии с другим вариантом осуществления настоящего изобретения предлагается устройство, содержащее средства для приема информации о конфигурации измерений в режиме ожидания через широковещательный канал и средства для выполнения одного или более измерений в режиме ожидания на основе, по меньшей мере частично, информации о конфигурации измерений. В этом варианте осуществления изобретения устройство также может включать средства для инициирования предоставления индикации о том, что данные измерений доступны, в активном режиме и в случае, если одно или более измерений выполнены в режиме ожидания. В этом варианте осуществления изобретения устройство также включает средства для предоставления отчета о данных измерений в ответ на запрос от сетевого узла.

В соответствии с другим вариантом осуществления настоящего изобретения предлагается устройство, содержащее по меньшей мере один процессор и по меньшей мере один модуль памяти, в которой хранится код компьютерной программы. В этом варианте осуществления изобретения по меньшей мере один модуль памяти и код компьютерной программы сконфигурированы таким образом, чтобы при взаимодействии с процессором устройство по меньшей мере обеспечивало предоставление информации о конфигурации измерений через широковещательный канал, когда терминальное устройство, например пользовательское оборудование, находится в режиме ожидания. В одном из вариантов осуществления изобретения устройство также может быть сконфигурировано для приема индикации о том, что данные измерений доступны, когда терминальное устройство находится в активном режиме и в случае, если одно или более измерений выполнены терминальным устройством в режиме ожидания. В этом варианте осуществления настоящего изобретения устройство также сконфигурировано для запроса предоставления отчета о данных измерений, например, в ответ на прием индикации о том, что данные измерений доступны, а также для приема отчета о данных измерений в ответ на запрос. В альтернативном варианте осуществления настоящего изобретения устройство может запрашивать отчет о данных измерений без предварительной индикации из терминального устройства, касающейся доступности данных измерений, например, в тех случаях, если сбор данных измерений был предварительно авторизован для соты или другой области.

Кроме того, в соответствии с другим вариантом осуществления настоящего изобретения предлагается способ, в котором предоставляют информацию о конфигурации измерений через широковещательный канал, когда терминальное устройство, например пользовательское оборудование, находится в режиме ожидания. В одном из вариантов осуществления изобретения способ также может включать прием индикации о том, что данные измерений доступны, когда терминальное устройство находится в активном режиме и в случае, если одно или более измерений выполнены терминальным устройством в режиме ожидания. В этом варианте осуществления настоящего изобретения способ также включает предоставление запроса отчета о данных измерений, например, в ответ на прием индикации о том, что данные измерений доступны, и последующий прием отчета о данных измерений в ответ на запрос. В альтернативном варианте осуществления настоящего изобретения способ может включать запрос отчета о данных измерений без предварительной индикации из терминального устройства, касающейся доступности данных измерений, например, в тех случаях, если сбор данных измерений был предварительно авторизован для соты или другой области.

Согласно другому варианту осуществления настоящего изобретения предлагается компьютерный программный продукт, содержащий по меньшей мере один машиночитаемый носитель информации, на котором хранятся фрагменты исполняемого компьютером программного кода. Фрагменты исполняемого компьютером программного кода в соответствии с этим вариантом осуществления изобретения содержат инструкции программного кода для предоставления информации о конфигурации измерений через широковещательный канал, когда терминальное устройство, например пользовательское оборудование, находится в режиме ожидания. В одном из вариантов осуществления настоящего изобретения фрагменты исполняемого компьютером программного кода также могут содержать инструкции программного кода для приема индикации о том, что данные измерений доступны, когда терминальное устройство находится в активном режиме и в случае, если одно или более измерений выполнены терминальным устройством в режиме ожидания. В этом варианте осуществления настоящего изобретения фрагменты исполняемого компьютером программного кода также содержат инструкции программного кода для предоставления запроса отчета о данных измерений, например, в ответ на прием индикации о том, что данные измерений доступны, и инструкции программного кода для приема отчета о данных измерений в ответ на запрос. В альтернативном варианте осуществления настоящего изобретения компьютерный программный продукт может запрашивать отчет о данных измерений без предварительной индикации из терминального устройства, касающейся доступности данных измерений, например, в тех случаях, если сбор данных измерений был предварительно авторизован для соты или другой области.

В соответствии с другим вариантом осуществления настоящего изобретения предлагается устройство, содержащее средства для предоставления информации о конфигурации измерений через широковещательный канал, когда терминальное устройство, например пользовательское оборудование, находится в режиме ожидания. В одном из вариантов осуществления изобретения устройство также может содержать средства для приема индикации о том, что данные измерений доступны, когда терминальное устройство находится в активном режиме и в случае, если одно или более измерений выполнены терминальным устройством в режиме ожидания. Устройство в этом варианте осуществления настоящего изобретения также содержит средства для инициирования запроса предоставления отчета о данных измерений, например, в ответ на прием индикации о том, что данные измерений доступны, а также средства для приема отчета о данных измерений в ответ на запрос. В альтернативном варианте осуществления настоящего изобретения средства для инициирования запроса отчета о данных измерений могут запрашивать отчет о данных измерений без предварительной индикации из терминального устройства, касающейся доступности данных измерений, например, в тех случаях, если сбор данных измерений был предварительно авторизован для соты или другой области.

В соответствии с одним из вариантов осуществления настоящего изобретения также предлагается система. Система в этом варианте осуществления изобретения содержит терминальное устройство, например пользовательское оборудование, и сетевой узел, сконфигурированный для передачи информации о конфигурации измерений в терминальное устройство через широковещательный канал, когда терминальное устройство находится в режиме ожидания. Терминальное устройство в этом варианте осуществления изобретения сконфигурировано для выполнения в режиме ожидания одного или более измерений на основе, по меньшей мере частично, информации о конфигурации измерений. Терминальное устройство в активном режиме может также предоставлять сетевому узлу индикацию о том, что данные измерений доступны. Сетевой узел в этом варианте осуществления изобретения также сконфигурирован для предоставления в терминальное устройство запроса отчета о данных измерений в ответ на индикацию о том, что данные измерений доступны. Кроме того, терминальное устройство в этом варианте осуществления изобретения дополнительно сконфигурировано для предоставления отчета о данных измерений в ответ на запрос.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

После общего описания вариантов осуществления изобретения далее будут представлены ссылки на прилагаемые чертежи, которые не обязательно выполнены в масштабе.

На фиг.1 показана структурная схема системы в соответствии с примером осуществления настоящего изобретения.

На фиг.2 показана структурная схема терминального устройства, например мобильного терминала, в соответствии с примером осуществления настоящего изобретения.

На фиг.3 показана структурная схема сетевого узла в соответствии с примером осуществления настоящего изобретения.

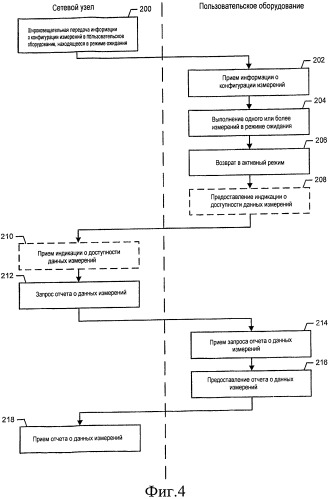

На фиг.4 показана блок-схема, иллюстрирующая операции, выполняемые в соответствии с примером осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ниже более подробно описаны примеры выполнения настоящего изобретения со ссылками на приложенные чертежи, на которых показаны некоторые, но не все варианты выполнения настоящего изобретения. Изобретение может быть реализовано во многих разных формах и не ограничивается описываемыми вариантами его выполнения; эти варианты осуществления настоящего изобретения представлены для выполнения требования промышленной применимости изобретения. В данном описании одинаковые позиции соответствуют одинаковым элементам.

Используемый в описании термин "схема" относится к следующему: (а) только к аппаратными реализациям (например, реализациям только на аналоговых и/или цифровых схемах) и (б) к комбинациям схем и компьютерного программного продукта (компьютерных программных продуктов), включающего (включающих) инструкции программного обеспечения и/или встроенного программного обеспечения, хранимые на одном или более машиночитаемых носителях, которые совместно работают для обеспечения выполнения устройством одной или более описанных здесь функций, и (с) к схемам, таким как, например, микропроцессор (микропроцессоры) или часть микропроцессора (микропроцессоров), которые требуют для работы программное обеспечение или встроенное программное обеспечение, даже если программное обеспечение или встроенное программное обеспечение физически не представлены. Это определение термина "схема" используется везде в данном описании, включая формулу изобретения. В качестве другого примера использования в данном описании этого термина, термин "схема" также охватывает реализацию, включающую один или более процессоров и/или их части (частей) и сопровождающее программное или встроенное программное обеспечение. В качестве другого примера, термин "схема" охватывает также, например, интегральную схему основной полосы частот или интегральную схему процессора приложений в мобильном телефоне или аналогичную интегральную схему в сервере, устройстве сотовой сети связи, другом сетевом устройстве и/или другом вычислительном устройстве.

На фиг.1 показана структурная схема системы 100, обеспечивающей сбор данных измерений и передачу отчета о данных измерений, в соответствии с примером осуществления настоящего изобретения. В этом описании термин "пример осуществления" просто означает пример одного из вариантов и, таким образом, представляет один из примеров осуществления настоящего изобретения и не ограничивает настоящее изобретение. Следует иметь в виду, что настоящее изобретение охватывает множество потенциальных вариантов его осуществления, помимо тех, что проиллюстрированы и приведены в этом описании. Таким образом, хотя на фиг.1 показан один пример конфигурации системы, обеспечивающей сбор данных измерений и передачу отчета о данных измерений, множество других конфигураций также может использоваться для реализации вариантов осуществления настоящего изобретения. Кроме того, хотя система описывается как система для сбора данных измерений, которые совместимы с данными, собранными в процессе передвижных тестов, в соответствии с другими вариантами осуществления настоящего изобретения могут собираться данные измерений других типов для других целей, либо дополнительно, либо вместо данных измерений, собранных для замены или по меньшей мере для уменьшения требуемых передвижных тестов. По меньшей мере в некоторых вариантах осуществления настоящего изобретения система 100 содержит одно или более терминальных устройств 102 и один или более сетевых узлов 104. По меньшей мере в некоторых вариантах осуществления настоящего изобретения система 100 также включает сеть 108. Сеть 108 может включать одну или более проводных сетей, одну или более беспроводных сетей или их комбинацию. В одном из вариантов осуществления настоящего изобретения сеть 108 может включать наземную сеть мобильной связи общего назначения (например, сотовую сеть), такую как сеть, которая может поддерживаться сетевым оператором (например, провайдером сотового доступа). Сеть 108 может функционировать в соответствии с такими стандартами, как универсальная наземная сеть радиодоступа (UTRAN, universal terrestrial radio access network), развитая сеть UTRAN (evolved E-UTRAN), сеть радиодоступа GSM/EDGE (GERAN, GSM (Global System for Mobile communications, глобальная система для мобильной связи)/EDGE (Enhanced Data GSM Environment, усовершенствованная передача данных для развития GSM) radio access network) и т.п. Однако следует принимать во внимание, что в этом описании ссылки на сетевые стандарты и/или на термины, в частности на сетевые стандарты, приводятся лишь в качестве примера и не ограничивают изобретение.

Сетевой узел 104 может включать любой сетевой объект, сконфигурированный для связи с терминальным устройством в отношении сбора данных измерений и передачи отчетов об этих данных. В связи с этим, сетевой узел 104 может, например, содержать базовую станцию (BS, base station), такую как узел eNode В (eNB), в соответствии со стандартом Е-UTRAN. Таким образом, в некоторых вариантах осуществления настоящего изобретения сетевой узел 104 сконфигурирован для предоставления доступа в сеть 108 терминальному устройству 102.

Хотя сетевой узел 104 может обрабатывать и анализировать данные измерений, система 100 в одном из вариантов осуществления изобретения содержит другой сетевой узел 106, который может быть сконфигурирован для приема данных измерений из одного или более сетевых узлов 104 и обеспечения в большей степени централизованного средства для обработки и анализа данных измерений. В то время как сетевой узел 106, сконфигурированный для обработки и анализа данных измерений, может также использоваться в качестве сетевого узла 104, который поддерживает связь с терминальным устройством 102, в одном из вариантов осуществления настоящего изобретения сетевой узел 106, сконфигурированный для обработки и анализа данных измерений, может представлять собой такой сетевой узел, как сервер или другое вычислительное устройство в системе управления сетью (NMS, network management system).

Для того чтобы уменьшить использование передвижных тестов, выполняемых вручную, и соответственно снизить связанные с этим эксплуатационные расходы, терминальное устройство 102 может в соответствии с примерами осуществления настоящего изобретения использоваться в определенное время для сбора данных измерений и передачи отчетов о них, а остальное время выполнять свои обычные функции. Сбор данных измерений может осуществляться в одном или более сетевых узлах 104 для обработки и анализа, например, в автономном режиме, для того чтобы обнаружить потенциальные проблемы, если таковые имеются, в сети 108, например, проблемы, связанные с зоной охвата или пропускной способностью, проблемы, связанные с настройкой различных сетевых параметров, и т.п. Таким образом, согласно примерам осуществления настоящего изобретения поддерживается процесс сбора терминальным устройством 102 данных измерений и передачи отчетов о данных измерений в сеть 108 таким образом, чтобы сетевой оператор мог заменить данными измерений, собранными терминальным устройством, по меньшей мере часть данных измерений, полученных в результате передвижного тестирования. Как описывается ниже, терминальное устройство 102 может быть сконфигурировано для выполнения измерений в режиме ожидания с последующей передачей в сетевой узел 104 отчета о выполненных измерениях эффективным и рациональным образом.

Терминальное устройство 102 может быть реализовано как пользовательское оборудование (UE, user equipment), такое, например, как настольный компьютер, ноутбук, мобильный терминал, портативный компьютер, мобильный телефон, устройство мобильной связи, игровое устройство, цифровая камера/камкордер, аудио/видеопроигрыватель, телевизионное устройство, радиоприемник, цифровой видеомагнитофон, устройство позиционирования, любая комбинация указанных средств и т.п. В примере осуществления настоящего изобретения терминальное устройство 102 реализовано в виде мобильного терминала, показанного, например, на фиг.2.

На фиг.2 представлена структурная схема мобильного терминала 10, представляющая один из вариантов осуществления терминального устройства 102 в соответствии с вариантами осуществления настоящего изобретения. Однако необходимо понимать, что мобильный терминал 10, описываемый далее, является только примером одного из типов терминального устройства 102, который может реализовывать и/или использовать преимущества вариантов осуществления настоящего изобретения и, следовательно, не должен рассматриваться как ограничение настоящего изобретения. В то время как несколько вариантов осуществления электронного устройства представлены и описаны в качестве примера, в других типах электронных устройств, таких как мобильные телефоны, мобильные компьютеры, портативные цифровые секретари (PDA, personal digital assistant), пейджеры, ноутбуки, настольные компьютеры, игровые устройства, телевизионные устройства и другие виды электронных систем, могут также использоваться варианты осуществления настоящего изобретения.

Как показано на фиг.2, мобильный терминал 10 может включать антенну 12 (или множество антенн 12), подключенную (подключенных) к передатчику 14 и приемнику 16. Мобильный терминал 10 может также включать процессор 20, сконфигурированный для предоставления сигналов в передатчик и приема сигналов от приемника. Процессор 20 может быть осуществлен, например, в виде различных средств, включая схемы, один или более микропроцессоров с сопровождающим (сопровождающими) процессором (процессорами) цифровой обработки сигналов, один или более процессоров без сопровождающего процессора цифровой обработки сигналов, один или более сопроцессоров, один или более многоядерных процессоров, один или более контроллеров, схему обработки данных, один или более компьютеров, другие различные элементы обработки данных, включая интегральные схемы, такие как, например, специализированная интегральная схема (ASIC, application specific integrated circuit) или программируемая вентильная матрица (FPGA, field programmable gate array), или некоторые их комбинации. Соответственно, несмотря на то, что на фиг.2 представлен только один процессор, в некоторых вариантах осуществления изобретения процессор 20 включает множество процессоров. Сигналы, переданные и принятые процессором 20, могут включать информацию сигнализации в соответствии со стандартом беспроводного интерфейса используемой сотовой системы и/или в соответствии с любым числом различных проводных и беспроводных сетевых технологий, включающих, не ограничиваясь этим, технологии беспроводного доступа (Wi-Fi, Wireless-Fidelity), технологии беспроводных локальных сетей (WLAN, wireless local access network), такие как стандарты 802.11, 802.16 Института инженеров по электротехнике и радиоэлектронике (IEEE, Institute of Electrical and Electronics Engineers) и т.д. Кроме того, эти сигналы могут включать речевые данные, формируемые пользователем данные, запрашиваемые пользователем данные и т.д. В связи с этим, мобильный терминал может быть способен работать в соответствии с одним или более стандартами беспроводного интерфейса, протоколами связи, типами модуляции, типами предоставления доступа и т.д. Более конкретно, мобильный терминал может быть способен работать в соответствии с различными протоколами связи первого поколения (1G, first generation), второго поколения (2G, second generation), поколения 2.5G, третьего поколения (3G, third-generation), четвертого поколения (4G, forth-generation), протоколами связи мультимедийной подсистемы по протоколу Интернет (IMS, Internet Protocol Multimedia Subsystem) (например, по протоколу инициирования сеанса (SIP, session initiation protocol)) и т.д. Например, мобильный терминал может быть способен работать в соответствии с протоколами беспроводной связи 2G IS-136 (множественного доступа с временным разделением каналов (TDMA, Time Division Multiple Access)), глобальной системы мобильной связи (GSM, Global System for Mobile communications), IS-95 (множественного доступа с кодовым разделением каналов (CDMA, Code Division Multiple Access)) и т.д. Также мобильный терминал может быть способен работать, например, в соответствии с протоколами беспроводной связи поколения 2.5G услуги пакетной радиосвязи общего назначения (GPRS, General Packet Radio Service), протокола улучшенной среды GSM передачи данных (EDGE, Enhanced Data GSM Environment) и т.д. Кроме того, например, мобильный терминал может быть способен работать в соответствии с протоколами беспроводной связи поколения 3G, такими как протокол универсальной системы мобильной связи (UMTS, Universal Mobile Telecommunications System), множественного доступа с кодовым разделением каналов 2000 (CDMA2000, Code Division Multiple Access 2000), широкополосного множественного доступа с кодовым разделением каналов (WCDMA, Wideband Code Division Multiple Access), множественного доступа с временным и синхронным кодовым разделением каналов (TD-SCDMA, Time Division-Synchronous Code Division Multiple Access) и т.д. Кроме того, мобильный терминал может быть способен работать в соответствии с протоколами беспроводной связи поколения 3.9G, такими как протокол долгосрочного развития (LTE, Long Term Evolution) или протокол сети усовершенствованного универсального наземного радиодоступа (E-UTRAN, Evolved Universal Terrestrial Radio Access Network) и т.д. Кроме того, например, мобильный терминал может быть способен работать в соответствии с протоколами беспроводной связи сетей четвертого поколения (4G) и/или аналогичными протоколами беспроводной связи, которые могут быть разработаны в будущем.

Некоторые мобильные терминалы, работающие по протоколам узкополосной усовершенствованной мобильной телефонной системы (NAMPS, Narrow-band Advanced Mobile Phone System), и системы связи общего доступа (TACS, Total Access Communication System) могут также использовать преимущества вариантов осуществления данного изобретения, как и телефоны, работающие в двух режимах и множестве режимов (например, цифровые/аналоговые телефоны или TDMA/CDMA/аналоговые телефоны). Кроме того, мобильный терминал 10 может быть способен работать в соответствии с протоколом Wi-Fi или протоколом глобальной совместимости для СВЧ-достула (WiMAX, Worldwide Interoperability for Microwave Access).

Необходимо понимать, что процессор 20 может включать схему для выполнения функций аудио/видеообработки и логических функций мобильного терминала 10. Например, процессор 20 может включать устройство процессора цифровой обработки сигналов, микропроцессорное устройство, аналого-цифровой преобразователь, цифроаналоговый преобразователь и т.д. Функции управления и обработки сигнала мобильного терминала могут распределяться между этими устройствами согласно их возможностям. Кроме того, процессор может включать внутренний вокодер (VC, voice coder) 20а, внутренний модем данных (DM, data modem) 20b и т.д. Процессор может также включать функции для работы одной или более программ, которые могут храниться в памяти. Например, процессор 20 может быть способным выполнять программу для связи, такую как обычный веб-браузер. Программа для связи может позволять мобильному терминалу 10 передавать и принимать веб-контент, такой как контент на основе местоположения и/или другие веб-страницы, например, в соответствии с протоколом WAP (Wireless Application Protocol, протокол приложений для беспроводной связи), протоколом HTTP (Hypertext Transfer Protocol, протокол передачи гипертекста) и/или в соответствии с аналогичными протоколами. Для передачи и приема веб-контента по сети Интернет или другим сетям мобильный терминал 10 может использовать протокол управления передачей/Интернет-протокол (TCP/IP, Transmission Control Protocol/Internet Protocol).

Мобильный терминал 10 может также включать пользовательский интерфейс, включая, например, наушник или динамик 24, звонок 22, микрофон 26, дисплей 28 и пользовательский интерфейс ввода, при этом все эти устройства соединены с процессором 20. В связи с этим, процессор 20 может включать схему пользовательского интерфейса, сконфигурированную для управления по меньшей мере некоторыми функциями одного или более элементов пользовательского интерфейса, таких как динамик 24, звонок 22, микрофон 26, дисплей 28 и т.д. Процессор 20 и/или схема пользовательского интерфейса, включающая процессор 20, могут быть сконфигурированы для управления одной или более функциями одного или более элементов пользовательского интерфейса посредством компьютерных программных инструкций (например, программного обеспечения и/или встроенного программного обеспечения), хранимых в памяти, доступной для процессора 20 (например, в энергозависимой памяти 40, энергонезависимой памяти 42 и т.д.). Хотя это не показано, мобильный терминал может включать батарею для питания различных схем, относящихся к мобильному терминалу, например, схем для обеспечения механической вибрации в качестве обнаруживаемого выходного сигнала. Пользовательский интерфейс ввода может включать устройства, такие как клавиатура 30, сенсорный дисплей (не показан), джойстик (не показан) и/или другие устройства ввода, которые позволяют мобильному терминалу принимать данные. В вариантах осуществления изобретения, включающих клавиатуру, клавиатура может включать цифровые (0-9) и соответствующие клавиши (#, *), а также другие клавиши, используемые для управления мобильным терминалом 10.

Мобильный терминал 10 может включать память, например, модули 38 идентификации абонента (SIM, subscriber identity module), универсальные модули SIM, съемные модули идентификации пользователя (R-UIM, removable user identity module) и т.д., которая может хранить информационные элементы, относящиеся к мобильному абоненту. В дополнение к модулю SIM мобильный терминал может включать другую съемную и/или встроенную память. Мобильный терминал 10 может включать энергозависимую память 40 и/или энергонезависимую память 42. Например, энергозависимая память 40 может включать оперативную память (RAM, random access memory), в том числе динамическую и/или статическую RAM, кэш-память на схеме или вне схемы и т.д. Энергонезависимая память 42, которая может быть встроенной или съемной, может включать, например, постоянное запоминающее устройство, флэш-память, магнитные запоминающие устройства (например, жесткие диски, приводы гибких дисков, магнитную ленту и т.д.), приводы оптических дисков и/или носители, энергонезависимую оперативную память (NVRAM, non-volatile random access memory) и т.д. Как и энергозависимая память 40, энергонезависимая память 42 может включать кэш-область для временного хранения данных. Модули памяти могут хранить одну или более программ, инструкций, блоков информации, данных и т.д., которые могут быть использованы мобильным терминалом для выполнения функций мобильного терминала. Например, в модулях памяти могут храниться инструкции, при выполнении которых процессор осуществляет описанные здесь функции. Например, модули памяти могут содержать идентификатор, такой как код международной идентификации мобильного оборудования (IMEI, international mobile equipment identity), предоставляющий возможность точного определения мобильного терминала 10.

Мобильный терминал 10 может включать датчик 46 позиционирования. Датчик 46 позиционирования может включать, например, датчик системы глобального позиционирования (GPS, global positioning system), датчик системы глобального позиционирования с поддержкой (Assisted-GPS) и т.д. В одном из вариантов осуществления настоящего изобретения датчик 46 позиционирования содержит шагомер или инерционный датчик. Кроме того, датчик 46 позиционирования может определять местоположение мобильного терминала 10 на основе триангуляции сигналов или других механизмов. Датчик 46 позиционирования способен определять местоположение мобильного терминала 10, например координаты широты и долготы мобильного терминала или позицию по отношению к эталонной точке, такой как пункт назначения или исходный пункт. Информация, полученная датчиком 46 позиционирования, может записываться в память 40, 42 мобильного терминала 10 или в другое запоминающее устройство для сохранения хронологии позиционирования или информации о местоположении. Кроме
