Реферат



251663

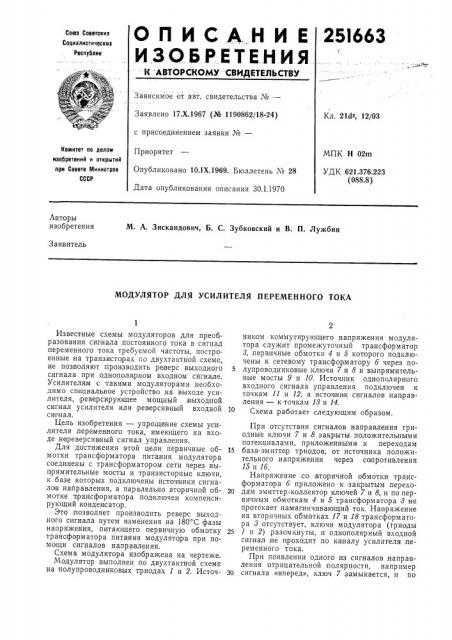

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ "СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 17.Х.1967 (№ 1190862/18-24) Кл. 21d2, 12/03 с присоединением заявки №вЂ”

Комитет по делам изобретений и открытий

АрН 08еТе MMHHQTp0B

СССР

Приоритет

Опубликовано 10.1Х.1969. Бюллетень ¹ 28

Дата опубликования описания 30.1.1970

МПК Н 02m

УДК 621.376.223 (088.8) Авторы изобретения

М. А. Зискандович, Б. С. Зубковский и В. П. Лужбин

Заявитель

МОДУЛЯТОР ДЛЯ УСИЛИТЕЛЯ ПЕРЕМЕННОГО ТОКА

Известные схемы модуляторов для преобразования сигнала .постоянного тока в сигнал переменного тока требуемой частоты, построенные на транзисторах по двухтактной схеме, не позволяют производить реверс выходного сигнала при однополярном входном сигнале.

Усилителям с такими модуляторами необходимо специальное устройство,на выходе усилителя, реверсирующее мощный 1выходной сигнал усилителя или реверсивный входной сигнал.

Цель изобретения — упрощение, схемы усилителя,переменного тока, имеющего на входе нереверсивный сигнал управления.

Для достижения этой цели первичные обмотки трансформатора питания модулятора соединены с трансформатором сети через вып рямительные мосты и транзисторные ключи, к базе .которых подключены источники сигналов направления, а паралельно,вторичной обмотке прансформатора .подключен компенсирующий конденсатор.

Это позволяет производить реверс выход.ного сигнала путем изменения на 180 С фазы напряжения, питающего первичную обмотку трансформатора питания модулятора при помощи сигналов направления.

Схема модулятора изображена на чертеже.

Модулятор выполнен по двухтактной схеме на полупроводниковых триодах 1 и 2. Источником коммутирующего напряжения модулятора служит промежуточный трансформатор

З,,первичные обмотки 4 и 5 которого подключены к сетевому. трансформатору б через по5 лупроводниковые ключи 7 и 8 и выпрямительные мосты 9 и 10. Источник однополярного входного сигнала управления подключен к точкам 11 и 12, а источник сигналов направления — к точкам 13 и 14.

Схем а,р а ботает следующим о бр азом.

При отсутствии сигналов направления триодные ключи 7 и 8 закрыты положительными потенциалами, .приложенными к переходам

15 база-эмиттер триодов, от источника положительного напряжения через сопротивления

15 и lб.

Напряжение со вторичной обмотки трансформатора б приложено к закрытым,перехо20 дам эмиттер-коллектор ключей 7 и 8, и по первичным обмоткам 4 и 5 трансформатора 3 не протекает .нам агничивающий ток. Напряжение на вторичных обмотках 17 и 18 трансформатора 3 отсутствует, ключи модулятора (триоды

25 1 и 2),разомкнуты, и однополярный входной сигнал не цроходит .по каналу усилителя ineременного тока.

При появлении одного из сигналов направления отрицательной :полярности, например

30 сигнала «вперед», ключ 7 замыкается, и по

251663 дл еред лотерею ежово о

71 12

Составитель С. И, Белан

Техред T. П. Курилко

Корректор P. И. Крючкова

Редактор Л. А. Утехина

Заказ 27 9 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 первичной обмотке 4 начинает протекать намагничивающий ток, индуктирующий .в обмотках 17 и 18 напряжения, коммутирующие триоды 1 и 2 модулятора, При смене сигнала направления на противоположный открывается ключ 8 и закрывается ключ 7. Намагничивающий ток, протекающий;по обмотке 5, индуктирует в обмотках 17 и 18 напряжения, сдвинутые на 180 С относительно предыдущего, случая. Триоды 1 и 2 изменяют очередность замыкания .на обратную, что равносильно реверсу входного сигнала.

Триодные ключи 7 и 8 подключены к тран сформатору 3 через диодные мосты 9 и 10 со стороны постоянного тока для пропускания одинаковых токов,в разные полупериоды напряжения сети. Для исключения сдвига фазы напряжения, индуктируемото в обмотках 17 и 18 относительно сети из-за индукти вности обмоток 4 и 5, параллельно триодам 1 и 2 включена компенсирующая емкость 19.

Предмет изобретения

Модулятор для усилителя переменного тока, управляемого нереверсивным (однополя рным) сигналом, выполненный по двухтактной схеме на полупроводниковых триодах,с транс10 форматорным входом, отличающийся тем, что, с целью упрощения схемы усилителя, первичные обмотии трансформатора питания модулятора соединены с трансформатором сети че.рез выпрямительные мосты и транзисторные

Ts ключи, к базе которых подключены источники сигналов нацравления, а параллельно вторичной обмотке трансформатора подключен компенсирующий конденсатор,
