Панель с покрытием и способ ее изготовления

Панель с покрытием и способ ее изготовления

Иллюстрации

Показать все

Реферат

Эта заявка испрашивает приоритет в соответствии со ст.119 (е) Гражданского Кодекса США по предварительной заявке №61/139,286, поданной 19 декабря 2008 г.

Область техники, к которой относится изобретение

Эта заявка относится к панели с покрытием и способу изготовления такой панели.

В частности, изобретение относится к панелям, содержащим, по меньшей мере, подложку и верхний слой с орнаментом; вышеуказанный верхний слой предусмотрен на вышеуказанной подложке. Изобретение может относиться, например, к мебельным панелям, потолочным панелям, напольным панелям и т.п., которые, по существу, состоят из основной панели MDF или HDF (древесноволокнистая плита средней или высокой плотности) или подложки и нанесенного на нее верхнего слоя. В частности, изобретение относится к панелям, которые содержат один или несколько слоев материала, нанесенных на подложку, при этом, по меньшей мере, один из этих слоев материала показывает печатный орнамент. Предпочтительно, это относится к орнаменту, который, по меньшей мере, частично получают посредством печати, выполняемой непосредственно или косвенно на подложке. Однако изобретение также относится к панелям, на которых орнамент получают другим способом, например, посредством печати этого орнамента на листе-носителе и размещения этого листа-носителя на вышеуказанной подложке, например, как в случае с DPL (ламинат прямого давления) панелями.

Уровень техники

Панели с печатным орнаментом, образованным на подложке, известны, например, из US 1,971,067, US 3,173,804, US 3,554,827, US 3,811,915, WO 01/48333, WO 01/47724, US 200/0026017, WO 2004/042168, EP 1872959, DE 19725829 С1 или DE 19532819 A1. Из вышеуказанных документов известно, что вышеуказанные слои материала могут содержать один или несколько грунтовочных слоев, и эти грунтовочные слои, по существу, расположены под вышеуказанной печатью и/или могут содержать один или несколько отделочных слоев, которые, по существу, расположены над вышеуказанным орнаментом. Такие отделочные слои могут содержать, например, прозрачные и полупрозрачные слои синтетического материала, которые образуют защитный слой над так или иначе напечатанным орнаментом и могут содержать, например, износостойкие частицы, например оксид алюминия. Из WO 01/48333 известны панели, защитный слой которых содержит лак, отверждаемый ультрафиолетовым излучением или отверждаемый электронным лучом. Кроме того, такой слой лака может содержать твердые частицы. В качестве альтернативы слою лака в документе WO 01/48333 описывается защитный слой, который содержит лист материала, например, лист бумаги, пропитанный термоотверждаемой смолой. Термоотверждаемая смола может образовывать более твердый защитный слой, чем лак, и тем самым позволяет получать панель с покрытием, имеющую лучшую износостойкость. Кроме того, материал слоя лака при затвердевании расширяется, и получение структуры в поверхности такого слоя лака является трудоемким процессом. Лист материала, используемый в случае с термоотверждаемой смолой, оказывает отрицательное влияние на видимость орнамента. Кроме того, лист материала является дорогостоящим. Защитный слой на основе термоотверждаемой смолы также имеет недостаток, состоящий в том, что он может быть холодным на ощупь, и при ходьбе, в случае использования такой панели в качестве напольного покрытия, могут быть слышны «тикающие» звуки. Кроме того, для его отверждения требуется относительно много энергии, и получение глубоких структур или рельефа является довольно затруднительным.

В качестве частичного решения проблемы видимости можно выбрать способ, известный из DE 19725829 С1. Из этого документа известен материал покрытия, который содержит термоотверждаемую смолу и может быть нанесен на панель в жидком виде. После сушки материал покрытия затвердевает в нагреваемом зажимном устройстве. По DE 19725829 С1 используются целлюлозные волокна, смешанные с материалом покрытия. Эти волокна могут использоваться для получения толстых слоев синтетического материала, однако это также ведет к некоторой потере видимости орнамента или потере прозрачности соответствующего слоя. В таком толстом слое синтетического материала имеется возможность получения более глубокой структуры.

Также следует отметить, что термоотверждаемые смолы, например меламиновые смолы, в общем, имеют недостаток, состоящий в том, что они не склеиваются или с трудом склеиваются с печатью, выполняемой с помощью ультрафиолетовых красок. Такие краски могут использоваться, например, для производства панелей с печатным орнаментом, образованным на подложке.

Из вышеуказанных патентных документов также известны различные способы для получения поверхности панели с покрытием со структурой. Из документа WO 2004/042168 известно о получении углублений в самой подложке или в грунтовочном слое и о выполнении печати в виде орнамента на этой структурированной подложке. Из WO 01/47725, US 3,811915 и US 3,554,827 известно о нанесении лакоотталкивающего вещества на печатный орнамент, так, чтобы нанесенный позднее слой лака затвердевал избирательно с целью образования структуры в готовой панели. Из WO 01/48333 и DE 19725829 С1 известно о получении отпечатков в защитном слое, нанесенном на орнамент, с помощью формы или нажимного цилиндра или нажимной плиты. Из WO 01/47724 известно об избирательном нанесении прозрачного слоя лака с помощью струйной печати на орнамент и получении структуры, в которой слой лака закрывает орнамент только частично, и часть орнамента не защищена от износа.

В отношении гибкости и/или в отношении структур, которые могут быть получены, упомянутые выше способы оставляют желать много лучшего. Например, с помощью этих способов имеется возможность беспрепятственно получить структуры, соответствующие орнаменту, получаемому с помощью печати, или глубокие структуры. Кроме того, по некоторым известным способам орнамент частично остается незащищенным, например, от износа или проникновения влаги. Прозрачность также оставляет желать много лучшего.

Раскрытие изобретения

По различным независимым аспектам настоящее изобретение, в частности, предлагает альтернативные панели с покрытием вышеуказанного типа, которые по различным предпочтительным вариантам выполнения могут быть получены более беспроблемным и более экономичным способом, чем панели по существующему уровню техники, и/или предлагает устранение одного или нескольких недостатков панелей и/или способов изготовления панелей по существующему уровню техники.

С этой целью изобретение по первому независимому аспекту относится к панели с покрытием, содержащей, по меньшей мере, подложку и верхний слой с печатным орнаментом; вышеуказанный верхний слой нанесен на вышеуказанную подложку, при этом вышеуказанный верхний слой также содержит прозрачный или полупрозрачный слой синтетического материала, который нанесен сверху вышеуказанного печатного орнамента; причем вышеуказанный верхний слой и, предпочтительно, по меньшей мере, вышеуказанный прозрачный или полупрозрачный слой синтетического материала содержит вспениваемый или вспененный синтетический материал.

В общем, можно использовать любой вспениваемый синтетический материал. Такой вспениваемый синтетический материал может быть выбран, например, из группы, содержащей поливинилхлорид, полистирол, полиэтилен, полиуретан, полипропилен, акрилат, полиамид, полиметилметакрилат (ПММА) и полиэфир. Понятно, что соответствующий синтетический материал в готовой панели необязательно должен быть вспененным, однако это фактически предпочтительно, по меньшей мере, для части и, еще лучше, для большей части этого синтетического материала.

В частности, по предусмотренному варианту выполнения изобретение также может быть сформулировано как панель с покрытием, содержащая, по меньшей мере, подложку и верхний слой, нанесенный на эту подложку, при этом вышеуказанный верхний слой содержит орнамент, напечатанный непосредственно или косвенно на подложке, и содержит прозрачный или полупрозрачный слой синтетического материала, нанесенный сверху вышеуказанного печатного орнамента, причем вышеуказанный верхний слой и, предпочтительно, по меньшей мере, вышеуказанный прозрачный или полупрозрачный слой синтетического материала содержит, по меньшей мере, поливинилхлорид и, предпочтительно, также содержит пластификатор. Не является необходимым, чтобы, по меньшей мере, вышеуказанный прозрачный или полупрозрачный слой синтетического материала содержал вышеуказанный поливинилхлорид. Он также может присутствовать исключительно в вышеуказанном печатном орнаменте или под ним.

Панели с покрытием по изобретению являются альтернативой панелям по существующему уровню техники. Синтетические материалы, упомянутые в вышеприведенных изложениях изобретения, могут быть менее дорогостоящими, чем лаки, однако, в общем, являются более дорогостоящими, чем термоотверждаемые смолы. Соответствующие синтетические материалы могут быть структурированы различными способами и могут применяться для получения относительно толстых слоев, которые все же остаются достаточно прозрачными. Таким образом, могут быть получены глубокие структуры без необходимости деформирования или формования подложки. Вышеуказанные толстые слои, возможно, могут быть получены без необходимости использования листов материала или целлюлозных волокон. Авторы изобретения также обнаружили, что имеется возможность получать тонкие слои, которые можно наносить, например, в качестве покрытия сверху печати. Кроме того, может быть значительно уменьшена вероятность возникновения «тикающих» звуков. Для отверждения таких синтетических материалов можно применять простые способы, которые необязательно потребуют большого расхода энергии. Кроме того, в некоторых случаях, например, в случае поливинилхлорида, соответствующее затвердевание может быть отсрочено и/или, по меньшей мере, частично не завершено, позволяя получить рельеф или структуру более простым и/или быстрым способом. Синтетические материалы панелей по изобретению предпочтительно обеспечивают склеивание с печатью, образованной на основе ультрафиолетовых красок, без необходимости принятия специальных мер, например, нанесения грунтовок. Это имеет место, например, при использовании поливинилхлорида.

Панель с покрытием по изобретению предпочтительно получают с помощью способа, в котором вышеуказанный вспениваемый или вспененный синтетический материал или вышеуказанный поливинилхлорид, который наносится на подложку, остается, по меньшей мере, в течение некоторого времени в мягком состоянии. Это может быть реализовано, например, с помощью способа, характеристики которого изложены ниже в описании второго аспекта изобретения. Это может быть достигнуто, например, в том отношении, что соответствующий синтетический материал наносится на подложку в мягкой или жидкой форме, например, с помощью одного или нескольких валиков, струйного и/или распыляющего устройств, распределяющих устройств и т.п. Предпочтительно, используется способ нанесения, согласно которому наносится излишнее количество соответствующего синтетического материала, при этом полученный слой после нанесения пропускается через каландры или подвергается обработке скребками для получения требуемого количества синтетического материала. Имеется возможность нанесения множества слоев соответствующего синтетического материала, предпочтительно, каждый раз с помощью любого из упомянутых выше возможных способов нанесения. Возможно, что может иметь место промежуточное отверждение или загустение синтетического материала одного или нескольких ранее нанесенных слоев. Панель, которую получают с помощью способа, в котором вышеуказанный вспениваемый или вспененный синтетический материал или вышеуказанный поливинилхлорид, нанесенный на подложку, остается в мягком состоянии, по меньшей мере, в течение некоторого периода времени, может быть распознана, например, в том отношении, что связь между слоем синтетического материала и одним или несколькими соседними слоями и/или подложкой, образована, по меньшей мере, частично или полностью посредством затвердевания самого синтетического материала, а не посредством отдельного клеевого соединения. Однако панель с покрытием по изобретению также может быть изготовлена другими способами. Например, верхний слой может быть изготовлен, по меньшей мере, частично или полностью отдельно и может быть помещен на подложку, после чего, например, этот верхний слой можно приклеить к подложке. Однако в таком случае будет присутствовать отдельное клеевое соединение.

Предпочтительно, вышеуказанный печатный орнамент относится к орнаменту, который получают, выполняя прямую или косвенную печать на вышеуказанной подложке. Косвенная печать может быть получена, например, печатанием на одном или нескольких грунтовочных слоях, уже нанесенных на подложку. По изобретению не исключается работа с орнаментом, напечатанным на гибком листе материала, который затем может быть помещен полностью или частично на подложку.

Предпочтительно, вышеуказанный орнамент получают посредством печати с помощью струйного принтера с одной или несколькими печатными головками. Предпочтительно, для печатания используются ультрафиолетовые краски. Ультрафиолетовые краски являются более устойчивыми к воздействию света, чем краски на водной основе. По изобретению не исключается использование таких способов печати как офсетная печать или глубокая печать, например, с помощью нажимных цилиндров.

Вышеуказанный слой синтетического материала, который содержит вышеуказанный вспениваемый или вспененный синтетический материал и/или который содержит вышеуказанный поливинилхлорид, предпочтительно продолжается по всему печатному орнаменту и/или по всей поверхности подложки. Таким образом, эффективный защитный слой может быть получен по всей поверхности подложки и/или может быть получен надлежащий покрывающий грунтовочный слой. В таком защитном слое также имеется возможность получения рельефа или структуры, которая также может продолжаться по всей поверхности подложки. Предпочтительно, чтобы в окончательно изготовленной. панели с покрытием, вышеуказанный слой синтетического материала также продолжался, по существу, по всей поверхности подложки. Также, предпочтительно, чтобы материал этого синтетического слоя материала сохранялся в возможно более глубоких структурных частях верхнего слоя. В случае, когда соответствующий слой синтетического материала образует защитный слой, обеспечивается надлежащая защита орнамента.

Для подложки панелей с покрытием по изобретению предпочтительно использовать подложку в форме плиты. Это означает, что подложка имеет ограниченную упругость, и эта упругость, например, сравнима с упругостью дерева или MDF/HDF. Предпочтительно используется подложка, содержащая материал на основе дерева, например MDF или HDF. Это особо важно, когда используется орнамент, полученный выполнением прямой или косвенной печати на вышеуказанной подложке. На таком материале на основе древесины и, в частности, MDF или HDF, можно легко получить ровную шлифованную верхнюю поверхность, чтобы возможные неровности верхней поверхности не препятствовали или препятствовали в меньшей степени структуре или рельефу, который, возможно, будет присутствовать на верхней поверхности. Кроме того, когда получение структуры или рельефа не предусматривается, такие неровности могут быть неприемлемыми. Во избежание таких проблем могут быть использованы грунтовочные слои, содержащие наполнитель, которым можно заполнить возможные неровности в верхней поверхности подложки. По изобретению один или несколько из вышеуказанных грунтовочных слоев могут содержать вспененный или вспениваемый синтетический материал и/или могут содержать вышеуказанный поливинилхлорид.

Дополнительным преимуществом таких синтетических материалов или поливинилхлорида является то, что они, в случае печати, выполняемой прямо или косвенно на подложке, в то же время могут использоваться как заполняющий, уплотняющий и/или грунтовочный слой. Таким образом, множество слоев материала или все слои материала, расположенные под печатным орнаментом, могут быть нанесены с помощью этих синтетических материалов или поливинилхлорида. Относительно тонкий нанесенный слой, например, менее 0,4 миллиметра и, еще лучше, менее 0,2 миллиметра, может быть достаточным. Кроме того, могут быть использованы подложки, имеющие относительно много неровностей, такие как плиты MDF и HDF, неподдающиеся шлифованию или с трудом поддающиеся шлифованию.

Как указано выше, предпочтительно, по меньшей мере, вышеуказанный прозрачный или полупрозрачный слой синтетического материала содержит соответствующий вспениваемый или вспененный синтетический материал и/или вышеуказанный поливинилхлорид. Предпочтительно, вышеуказанный прозрачный или полупрозрачный слой синтетического материала, по существу, состоит из такого синтетического материала. Такой прозрачный или полупрозрачный слой синтетического материала может быть выполнен как относительно тонкий слой или покрытие, например, как слой, имеющий толщину менее 0,4 миллиметра или даже менее 0,2 миллиметра.

По конкретному варианту выполнения один или несколько слоев материала, из которых состоит верхний слой, по существу, состоят из поливинилхлорида и/или пластификатора. Это может иметь отношение к одному или нескольким слоям, образующим грунтовочный слой или отделочный слой. К примеру, по меньшей мере, вышеуказанный прозрачный или полупрозрачный слой синтетического материала, по существу, может состоять из поливинилхлорида и/или пластификатора. По другому варианту вышеуказанный орнамент может наноситься на подложку с помощью одного или нескольких промежуточных грунтовочных слоев, при этом, по меньшей мере, один из вышеуказанных грунтовочных слоев содержит поливинилхлорид и/или пластификатор или, по существу, состоит из него. Соответственно, могут использоваться подложки, не поддающиеся шлифованию. Предпочтительно, такой грунтовочный слой также содержит пигмент. Кроме того, может быть получен основной цвет орнамента. В таком случае соответствующий грунтовочный слой предпочтительно расположен непосредственно под печатным орнаментом. Как указано выше, такой грунтовочный слой также может служить в качестве заполняющего и/или уплотняющего слоя нижележащей подложки. Не исключается, что весь верхний слой, грунтовочные слои и отделочные слои, по существу, состоят из такого синтетического материала.

Предпочтительно, по меньшей мере, вышеуказанный прозрачный или полупрозрачный слой синтетического материала не содержит листов материала, например листов бумаги, и/или, по существу, совсем не содержит целлюлозных волокон. По существу, в этом случае это означает, что целлюлозные волокна не оказывают значительного влияния на прозрачность слоя синтетического материала. Еще лучше, если весь верхний слой не содержит таких листов материала или совсем не содержит целлюлозных волокон. По изобретению в таком случае может быть нанесен относительно толстый верхний слой, в котором могут быть предусмотрены глубокие структуры. Например, заниженные области краев могут быть получены на одном или нескольких краях панелей и/или структуры или рельеф могут быть получены на реальной поверхности панелей, имитирующие рельеф натуральных изделий, например, древесины или камня.

Следует отметить, что прозрачный или полупрозрачный слой синтетического материала, который расположен над вышеуказанным орнаментом, защищает этот орнамент от износа, по меньшей мере, до определенной степени. В этом случае слой синтетического материала может образовывать поверхность готовой панели с покрытием. Однако на соответствующем слое синтетического материала могут быть предусмотрены дополнительные отделочные слои. Например, прозрачный или полупрозрачный слой синтетического материала может содержать слой, расположенный на поверхности, на основе лака, например, слой на основе лака, отверждаемый ультрафиолетовым излучением или отверждаемый электронным лучом. Такой слой лака имеет хорошую склеиваемость, например, с поливинилхлоридом. Предпочтительно, такой слой лака содержит твердые частицы, например, керамические частицы, со средним размером частиц менее 200 микрон. Предпочтительно, вышеуказанный прозрачный или полупрозрачный слой синтетического материала содержит, например, добавки, которые повышают износостойкость панели, например, твердые частицы. Предпочтительно, добавки, находящиеся в возможном поверхностном слое, адаптированы к увеличению сопротивления царапанию панели с покрытием. Такие добавки являются, например, твердыми частицами, по существу, керамическими частицами со средним размером частиц менее 60 микрон. По изобретению прозрачный или полупрозрачный слой синтетического материала также может состоять, в основном или полностью, из такого слоя лака, в котором слой материала, содержащий вышеуказанные вспениваемые или вспененные синтетические материалы или поливинилхлорид, предпочтительно находится внизу, например, под печатью.

Предпочтительно, вышеуказанный верхний слой имеет толщину более 0,2 миллиметра и, еще лучше, более 0,5 миллиметра. Предпочтительно, толщина верхнего слоя ограничена до максимального значения 3 миллиметра. Как уже было указано, слой материала, содержащий вспененный или вспениваемый синтетический материал или поливинилхлорид, может быть относительно тонким, например, толщина слоя может быть менее 0,2 миллиметра. Не исключается, что верхний слой, по существу, состоит из одного или нескольких таких слоев материала и печати.

Предпочтительно, верхний слой, по существу, имеет вес в диапазоне 100-400 граммов на квадратный метр или, еще лучше, в диапазоне 150-300 граммов на квадратный метр, при этом надлежащим значением является показатель 250 граммов.

Когда слой синтетического материала, например, слой поливинилхлорида, сочетается с подложкой на основе древесины, например, подложкой из MDF или HDF, предпочтительно между соответствующим слоем синтетического материала и подложкой помещен склеивающий слой. Такой склеивающий слой может состоять, например, из листа материала, который на одной стороне имеет аминосмолу, например, меламиновую смолу, а на другой стороне имеет соответствующий синтетический материал, например, ПВХ, или может содержать такой лист материала. Известно, что меламиновая смола имеет хорошую склеиваемость с подложками на основе дерева, например с MDF или HDF. Орнамент может быть напечатан на этом листе материала заблаговременно, или этот лист материала может быть использован в качестве основы для печати. В качестве материала листа может быть использован, например, лист бумаги, ткань из стеклопластика или слой текстиля. Таким образом, понятно, что по изобретению предпочтительно между вышеуказанным слоем вспененного или вспениваемого синтетического материала или поливинилхлорида и вышеуказанной подложкой помещен отдельный слой, и этот отдельный слой обеспечивает соединение между соответствующим синтетическим материалом и подложкой. Как было указано выше, соединение соответствующего синтетического материала и отдельного слоя предпочтительно обеспечивается за счет затвердевания самого синтетического материала, а не за счет отдельного клеевого соединения.

Предпочтительно, вышеуказанный верхний слой также содержит воск, например, полиэтиленовый воск или монтан-воск. Использование воска в верхнем слое ведет к уменьшению эффекта склеиваимости изготавливаемых панелей. Кроме того, с помощью воска обеспечивается более высокая степень глянца и/или определенный гидрофобный эффект.

В случае применения пластификатора, предпочтительно используется фталатный пластификатор или изосорбидный пластификатор. В случае применения предпочтительно используются фталаты, имеющие относительно длинные боковые цепи, например, диизононилфталат (DINP)/диизодецилфталат (DIDP). Изосорбидные пластификаторы являются более дорогостоящей, но более экологически приемлемой альтернативой фталатовым пластификаторам. Изосорбид, по существу, известен как пластификатор, например, из WO 99/45060 или WO 01/83488. Изосорбид также имеет преимущества, состоящие в том, что он может обеспечить получение более прозрачных слоев синтетического материала по сравнению с фталатами, и что он может иметь лучшее сопротивление нагреву. С помощью пластификаторов может быть получен так называемый мягкий ПВХ.

В общем, с помощью пластификаторов можно получить более мягкий соответствующий синтетический материал. Таким образом, также упомянутый выше «тикающий» звук может быть большей частью исключен. Кроме того, мягкий слой синтетического материала может обеспечить лучшее сопротивление царапанию на поверхности готовой панели. Кроме того, в случаях, когда на поверхности панели должны быть получены структура или рельеф, преимущественным является использование пластификаторов. В частности, может сложиться ситуация, при которой можно получить эту структуру или рельеф с помощью нагреваемого нажимного элемента, например, нажимной плиты или нажимного цилиндра.

Предпочтительно, панель с покрытием по изобретению имеет на поверхности структуру или рельеф. Существует несколько вариантов получения такой структуры или рельефа. Такая структура или рельеф предпочтительно соответствует печатному орнаменту.

По первому варианту такая структура или рельеф состоит, по меньшей мере, частично из отпечатков, получаемых в вышеуказанном прозрачном или полупрозрачном слое синтетического материала. Такие отпечатки могут быть получены, например, с помощью нагреваемого нажимного элемента, например, нажимной плиты или нажимного цилиндра. В панелях по изобретению относительно глубокие структуры могут быть получены за счет применения вышеуказанных синтетических материалов без необходимости деформирования подложки. По существу, могут быть получены более толстые слои вспениваемого и/или вспененного материала или синтетического материала на основе поливинилхлорида без значительной потери прозрачности. Предпочтительно, вышеуказанные отпечатки образованы во все еще мягком или повторно размягченном синтетическом материале, в результате чего обеспечивается улучшенная деформируемость.

По второму варианту такая структура или такой рельеф содержит рисунок из углублений и/или выступов, и этот рельеф, по меньшей мере, частично получен местным увеличением и/или уменьшением объема вышеуказанного верхнего слоя. Термин «местный» означает, что весь верхний слой равномерно не увеличивается и/или не уменьшается в объеме. Здесь это может относиться к очень ограниченным местным изменениям в увеличении и/или уменьшении объема. Например, на поверхности верхнего слоя может иметь место равномерное увеличение объема, в то время как на краях происходит местное меньшее увеличение объема, или объем даже уменьшается для образования заниженных краев, что может служить, например, в качестве имитации соединения, фаски или выдавленного слоя лака.

По другому примеру на поверхности верхнего слоя может иметь место равномерное увеличение объема, в то время как на краях происходит местное меньшее увеличение объема, или объем уменьшается для образования углублений, которые имитируют наличие, например, пор древесины или других местных неровностей. В частности, на верхний слой может быть нанесено вещество, предотвращающее расширение. Такое вещество содержит, например, бензотриазол и/или толилтриазол. Такое вещество способно уменьшать или предотвращать расширение синтетического материала, например, ПВХ (поливинилхлорид). В качестве расширяемого вещества может быть использовано вещество, содержащее ПВХ. Вышеуказанные местные изменения объема могут быть получены за счет местного применения и/или активации вышеуказанного вещества, предотвращающего объемное расширение, или вспенивающего вещества.

По третьему варианту получают структурированную подложку, и вышеуказанные слои материала повторяют, по меньшей мере, частично, рельеф подложки, так что на поверхности готовой панели образуется структура. Этот вариант может применяться, например, для получения фасок.

Предпочтительно, вышеуказанная подложка имеет толщину в диапазоне 5-15 миллиметров и, еще лучше, 6-12 миллиметров. Такая толщина обеспечивает достаточное пространство для использования механического соединения. Однако изобретение не исключает, что может использоваться подложка толщиной 2-5 миллиметров. Предпочтительно, вышеуказанная подложка, большей частью или полностью, не содержит поливинилхлорида. Более предпочтительно, вышеуказанная подложка, большей частью или полностью, не содержит никаких термопластичных материалов. Предпочтительно, подложка, используемая по способу изобретения, содержит органические компоненты, например, древесину, воск, бамбук и т.п. Более предпочтительно, подложка состоит, по меньшей мере, на 60%, из таких органических компонентов, например, в этом случае MDF или HDF.

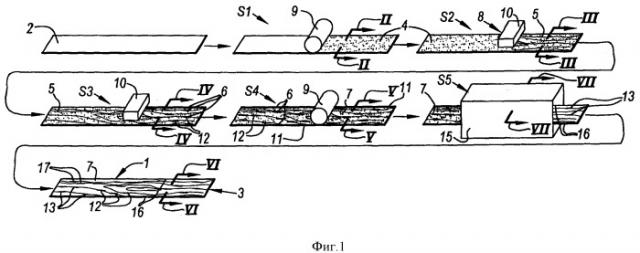

Изобретение также относится к способу производства панелей. Например, соответствующий способ может использоваться для производства вышеописанных панелей. С этой целью изобретение по второму независимому аспекту относится к способу производства панелей, которые содержат, по меньшей мере, подложку и верхний слой, нанесенный на эту подложку; способ включает, по меньшей мере, следующие стадии:

- стадию подготовки подложки;

- стадию выполнения печати на подложке;

- стадию нанесения поливинилхлоридной пасты на подложку; и

- стадию загустения или в ином случае вспенивания или затвердения вышеуказанной нанесенной пасты.

Вышеуказанная стадия подготовки подложки может содержать различные обработки. Например, эта стадия может содержать нанесение одного или нескольких грунтовочных слоев и/иди структурирование подложки и/или доведение подложки до требуемого размера и/или шлифование подложки. Под термином «загустение или в ином случае вспенивание или затвердение», в общем, подразумевается процесс расширения поливинилхлоридной пасты до мягкого ПВХ. Здесь, предпочтительно, по меньшей мере, обеспечивается увеличение вязкости пасты ПВХ. Предпочтительно, такая паста также содержит пластификатор. Предпочтительно, вышеуказанная поливинилхлоридная паста помимо порошка ПВХ содержит 5-75% масс. пластификатора. Предпочтительно, в итоге получают панель с покрытием, в которой, по меньшей мере, один слой материала, по существу, состоит из мягкого ПВХ. Предпочтительно, вышеуказанная поливинилхлоридная паста помимо порошка ПВХ содержит 3-15% масс. воска, например, упомянутых выше восков. Вышеуказанный процесс может быть выполнен с помощью различных стадий, при этом каждый раз к вышеуказанной пасте подается тепло. Предпочтительно, используемый здесь диапазон температур составляет 40-200°С. Начиная с 40°С, уже может происходить некоторое расширение; начиная с температуры 160°С, может быть получено полное расширение.

Понятно, что указанные здесь стадии могут выполняться на более крупных подложках, из которых затем получают готовые панели с покрытием, например, посредством разделения этих крупных подложек с помощью отрезного станка, а также на панелях, уже имеющих приблизительные размеры готовых панелей с покрытием.

Предпочтительно, вышеуказанная подложка на стадии нанесения вышеуказанной поливинилхлоридной пасты на подложку находится в состоянии, в котором она имеет форму плиты или панели. Это означает, что соответствующая подложка имеет форму, в которой она не может быть намотана. Здесь подложка имеет упругость, аналогичную упругости древесины или MDF/HDF.

Предпочтительно, вышеуказанная подложка, большей частью или полностью, не содержит поливинилхлорида. Предпочтительно, вышеуказанная подложка, большей частью или полностью, не содержит термопластичного материала. Предпочтительно, подложка, которая используется по способу изобретения, содержит органические компоненты, такие как древесина, лен, бамбук и т.п. Это может относиться, например, к подложке в форме плиты, содержащей один или несколько из вышеуказанных органических компонентов в виде волокон или частиц, при этом соответствующие частицы соединены с помощью поликонденсатного клея, такого как карбамидоформальдегидная смола и/или меламиноформальдегидная смола. Такие плиты или подложки имеют преимущество, состоящее в том, что на отверждение или стабильность подложки не влияет или почти не влияет загустение или затвердевание вышеуказанного поливинилхлорида. Примером такого материала плиты является MDF, HDF (древесноволокнистая плита средней или высокой плотности) или древесностружечная плита.

Особенностью настоящего изобретения является то, что используемая паста загустевает или иным образом вспенивается или затвердевает на подложке. Таким образом, может быть получено сильное сцепление с нижележащими слоями материала, например, с самой подложкой. Кроме того, окончательная толщина всей панели может лучше контролироваться. Тем самым сводится к минимуму риск, что изменения толщины подложки могут обнаруживаться по всей толщине или локальной толщине панели. Следует отметить, что по альтернативному варианту этого способа и по его предпочтительным вариантам выполнения вместо поливинилхлоридной пасты также можно применять другую вспениваемую пасту. Например, могут быть использованы другие вспениваемые синтетические материалы, которые также упомянуты в этом описании.

Способ по изобретению может осуществляться с помощью различных возможных вариантов. Ниже подробно описаны два важных варианта.

По первому важному варианту вышеуказанное загустение, вспенивание и/или отвердение имеет место в пористом основании, например, непосредственно на подложке MDF или HDF. Таким образом, может быть получена надлежащая склеиваемость поливинилхлорида с подложкой. Следует отметить, что ввиду загустения на подложке могут использоваться плиты MDF или HDF, которые не подвергались или почти не подвергались шлифованию. Это обеспечивает экономию материала и снижает расходы. Понятно, что по этому первому важному варианту, по меньшей мере, может быть образован слой материала, расположенный под вышеуказанной печатью. Предпочтительно, вышеуказанное загустение, вспенивание и/или отвердение происходит до нанесения вышеуказанной печати. Однако не исключается, что это может быть выполнено позже. Предпочтительно, печать выполняется с помощью ультрафиолетовых красок. Эти краски отличаются тем, что они хорошо склеиваются с ПВХ. Понятно, что по этому первому важному варианту вышеуказанная стадия подготовки подложки содержит стадию нанесения вышеуказанной пасты.

По второму важному варианту вышеуказанное загустение, вспенивание и/или отвердение имеет место на основании, которое содержит вышеуказанную печать. В данном случае это преимущественно относится к печати, выполненной с помощью ультрафиолетовых красок. Таким образом, можно получить относительно толстый верхний слой, который все же является достаточно прозрачным. Понятно, что по второму важному варианту, по меньшей мере, может быть образован слой материала, который образует отделочный слой или защитный слой сверху вышеуказанной печати. Предпочтительно, вышеуказанное загустение, вспенивание и/или отвердение имеет место после выполнения вышеуказанной печати.

Вышеуказанные первый и второй важные варианты, разумеется, могут также комбинироваться, так чтобы, по меньшей мере, два слоя вышеуказанной пасты ПВХ загустевали, отвердевали или вспенивались на подложке.

В случае, когда вышеуказанная поливинилхлоридная паста наносится, по меньшей мере, в два слоя, предпочтительно первый из двух вышеуказанных слоев, по меньшей мере, частично загустевает перед нанесением второго из этих слоев. Предпочтительно, вышеуказанный первый слой загустевает, по меньшей мере, на 20% и, еще лучше, на 40% перед нанесением второго слоя. Это означает, что первый слой подвергается, по меньшей мере, 20%, по меньшей мере, 40% окончательного полного расширения, соответственно. Еще лучше, если первый
