Устройство формирования изображения и способ управления дисплеем для этого устройства

Устройство формирования изображения и способ управления дисплеем для этого устройства

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству формирования изображения и его способу управления дисплеем и, в частности, относится к работе дисплея устройства формирования изображения, в котором множество модулей панели дисплея предусмотрены на его кожухе.

Уровень техники

Устройства формирования изображения, такие как цифровые фотокамеры, цифровые видеокамеры и т.д. получили широкое распространение, и во многих из них сформирована панель дисплея, выполненная как жидкокристаллическая панель или тому подобное.

Например, как раскрыто в публикации находящейся на экспертизе заявки на японский патент №2007-158799, выполнена компоновка, в которой панель дисплея предусмотрена на кожухе камеры с относительно большой площадью, выполняют отслеживание изображения субъекта во время формирования изображения и выполняют отображение воспроизведения во время воспроизведения снимаемого изображения.

Сущность изобретения

Настоящее изобретение направлено на создание компоновки, в которой два модуля панели дисплея расположены на кожухе устройства формирования изображения. В частности, аналогично предшествующему уровню техники, в дополнение к модулю панели дисплея, выполненному с возможностью отображения изображения в направлении пользователя (человека, использующего устройство формирования изображения) на кожухе устройства формирования изображения на передней стороне (стороне, используемой как сторона субъекта) или тому подобное на кожухе устройства, предусмотрен модуль панели дисплея, выполненный с возможностью отображения изображения в направлении стороны субъекта.

Таким образом, в случае, когда предусмотрены два модуля панели дисплея, соответствующее отображение должно быть выполнено для каждой панели дисплея, то есть отображение, представляемое для зрителя, и операция отображения, позволяющие исключить ненужные операции и потребление электроэнергии, в соответствии с состоянием работы или ситуацией, относящейся к формированию изображения.

Таким образом, существует необходимость реализовать соответствующее отображение в устройстве формирования изображения, включающем два модуля панели дисплея.

В соответствии с вариантом выполнения настоящего изобретения устройство формирования изображения включает в себя: первый модуль панели дисплея, выполненный с возможностью отображения в направлении стороны пользователя, расположенный на кожухе устройства; второй модуль панели дисплея, выполненный с возможностью отображения в направлении стороны субъекта, расположенный на кожухе устройства; модуль обработки формирования изображения, выполненный с возможностью подвергать свет, падающий со стороны субъекта, фотоэлектрическому преобразованию для получения сигнала снятого изображения; и модуль управления, выполненный с возможностью управления обработкой формирования изображения в соответствии с режимом формирования изображения и отображением на основе сигнала снятого изображения, полученного модулем обработки формирования изображения, с первым модулем панели дисплея, при управлении операциями отображения на основе сигнала снятого изображения, полученного модулем обработки формирования изображения второго модуля панели дисплея, по меньшей мере, в соответствии с режимом формирования изображения.

Кроме того, модуль управления может выполнять управление для отображения на основе сигнала снятого изображения, полученного с помощью модуля обработки формирования изображения, на второй панели дисплея, в случае, когда режим формирования изображения представляет собой заданный режим формирования изображения, определенный заранее среди множества режимов формирования изображений.

Кроме того, модуль управления может выполнять управление для отключения отображения второй панели дисплея в случае, когда режим формирования изображения не представляет собой заданный режим формирования изображения.

Кроме того, модуль управления может выполнять управление для отображения на основе сигнала снятого изображения, полученного с помощью модуля обработки формирования изображения, на втором модуле панели дисплея в состоянии с низкой яркостью, в случае, когда режим формирования изображения не представляет собой заданный режим формирования изображения.

Кроме того, устройство формирования изображения может дополнительно включать в себя: модуль считывания данных изображения, выполненный с возможностью считывания данных изображения, записанных на носителе информации; в котором модуль управления выполняет управление для отображения, на основе данных изображения, считываемых модулем считывания данных изображения, на второй панели дисплея, в случае, когда режим формирования изображения не представляет собой заданный режим формирования изображения.

Кроме того, модуль управления может управлять операцией отображения на основе сигнала снятого изображения, полученного с помощью модуля обработки формирования изображения, во втором модуле панели дисплея, на основе режима формирования изображения и состояния установок в соответствии с операциями пользователя, относящимся к другим операциям устройства формирования изображения, кроме режима формирования изображения.

Кроме того, модуль управления может управлять операцией отображения на основе сигнала снятого изображения, полученного с помощью модуля обработки формирования изображения, во втором модуле панели дисплея, на основе режима формирования изображения и информации внутреннего детектирования устройства формирования изображения.

Кроме того, устройство формирования изображения может дополнительно включать в себя: модуль анализа изображения, выполненный с возможностью анализа изображения сигнала снятого изображения, полученного с помощью модуля обработки формирования изображения, когда модуль управления управляет операцией отображения на основе сигнала снятого изображения, полученного с помощью модуля обработки формирования изображения, со вторым модулем панели дисплея, на основе режима формирования изображения и информации анализа изображения, полученной из модуля анализа изображения.

Кроме того, модуль анализа изображения может детектировать, присутствует или нет человек на стороне субъекта, по анализу изображения сигнала снятого изображения, полученного с помощью модуля обработки формирования изображения.

Кроме того, устройство формирования изображения может дополнительно включать в себя: модуль операций, выполненный с возможностью выбирать режим формирования изображения.

Способ управления дисплеем для устройства формирования изображения с первым модулем панели дисплея, выполненным с возможностью отображения в направлении стороны пользователя, и вторым модулем панели дисплея, выполненным с возможностью отображения в направлении стороны субъекта, включающий в себя следующие этапы: выполняют отображение в первой панели дисплея на основе сигнала снятого изображения, полученного в результате фотоэлектрического преобразования падающего света, падающего со стороны субъекта; и во втором модуле панели дисплея, выполненным с возможностью отображения в направлении стороны субъекта, расположенном на кожухе устройства; и управляют операциями отображения упомянутого сигнала снятого изображения на второй панели дисплея в соответствии с режимом формирования изображения, выбранным среди различных типов режимов формирования изображения, для выполнения обработки формирования изображения, пригодной для ситуации формирования изображения.

То есть, в соответствии с описанной выше конфигурацией, операции для второго модуля панели дисплея выполняют в соответствии с режимом формирования изображения. Режим формирования изображения представляет собой режим, установленный в соответствии с различными типами ситуаций формирования изображения и целей формирования изображения. Например, существуют режимы, когда пользователь может сделать такой выбор, например, что пригодная обработка формирования изображения может быть выполнена, например, в соответствии с требуемым типом изображения и типом местоположения и ситуацией. Условия регулировки экспозиции, параметры обработки сигналов и т.д. устанавливают для каждого из различных типов режимов формирования изображения.

В случае описанной выше конфигурации определяют возможность присутствия человека на стороне субъекта и выполняют отображение с использованием второй панели дисплея.

Кроме того, например, во время периода мониторинга при формировании изображения, такого как неподвижное изображение (ожидая соответствующий момент времени для съемки изображения с помощью фотокамеры), пользователь устройства формирования изображения (то есть пользователь, который пытается выполнить съемку неподвижного изображения с помощью устройства формирования изображения) выполняет мониторинг изображения субъекта, используя первый модуль панели дисплея. Такое изображение мониторинга представляет собой сигнал снятого изображения, получаемый в модуле устройства формирования изображения во время этого периода, Которое также называется "прямым изображением" и представляет собой движущееся изображение, снимаемое в режиме реального времени, сцены субъекта. Пользователь проверяет изображение субъекта, формируемое таким образом, для выполнения операции съемки (операции спуска затвора) в требуемый момент времени. Это выполняется так же, как и в обычном устройстве формирования изображения.

Во время такого периода мониторинга с помощью второго модуля панели дисплея возможно выполнять отображение на основе снимаемого сигнала изображения, то есть отображать изображение мониторинга, используемое как прямое изображение. Например, в случае, когда субъект представляет собой человека, этот человек может проверять свое снимаемое выражение лица, позу или тому подобное через дисплей второго модуля панели дисплея.

Однако такой подход эффективен только, когда человек находится на стороне субъекта. Например, когда пользователь выбирает режим сцены, который используется как режим формирования изображения, и пытается получить сцену изображения, в которой отсутствует человек, можно предположить, что отсутствует какой-либо человек, который мог бы просматривать отображение во втором модуле панели дисплея. Поэтому в таком случае отсутствует какая-либо причина отображения изображения мониторинга во втором модуле панели дисплея. Следовательно, в таком случае целесообразно попытаться сэкономить энергию путем подключения второго модуля панели дисплея.

Например, операциями дисплея вторых модулей панели дисплея управляют соответствующим образом в соответствии со статусом, оценка которого была получена по режиму формирования изображения в этот момент времени, в результате чего можно реализовать полезное отображение или более приятное отображение, используя два модуля панели дисплея, исключить повышенное потребление энергии, даже если предусмотрены два модуля панели дисплея или тому подобное.

В соответствии с описанной выше конфигурацией, используя устройство формирования изображения, предусмотрены два модуля панели дисплея, в результате чего сторона пользователя и сторона субъекта могут визуально распознавать свои стороны, соответственно, и каждая панель дисплея может выполнять соответствующее отображение в соответствии со статусом формирования изображения, оценка которого была получена по режиму формирования изображения.

В частности, предусмотрен модуль, определяющий присутствует или нет человек на стороне субъекта, который может просматривать вторую панель дисплея и отображение на ней, и работой дисплея второго модуля панели дисплея управляют соответствующим образом. То есть можно реализовать полезное отображение, отображение, доставляющее большое удовольствие, исключение ненужного отображения или тому подобное, и, соответственно, может быть предусмотрено новое и полезное устройство формирования изображения.

Краткое описание чертежей

На фиг.1А и 1В представлены пояснительные схемы примера внешнего вида устройства формирования изображения в соответствии с вариантом выполнения настоящего изобретения;

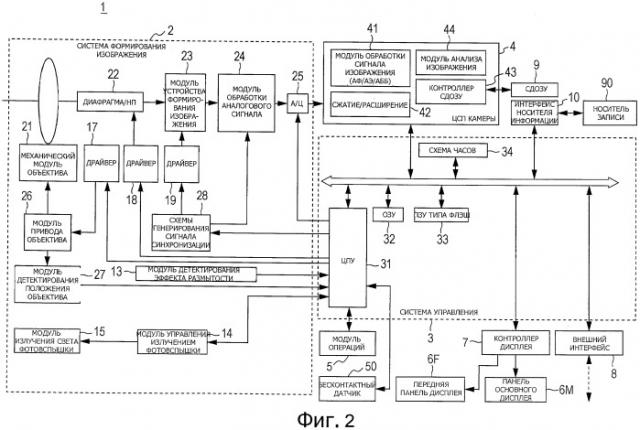

на фиг.2 показана блок-схема устройства формирования изображения в соответствии с вариантом выполнения;

на фиг.3 показана пояснительная схема перехода операции устройства формирования изображения в соответствии с вариантом выполнения;

на фиг.4А-4С показаны пояснительные схемы примера отображения изображения устройства формирования изображения в соответствии с вариантом выполнения;

на фиг.5А-5С показаны пояснительные схемы примера отображения изображения устройства формирования изображения в соответствии с вариантом выполнения;

на фиг.6 показана блок-схема последовательности операций примера управления дисплеем передней панели дисплея на основе режима формирования изображения в соответствии с вариантом выполнения;

на фиг.7 показана блок-схема последовательности операций примера управления дисплеем передней панели дисплея на основе режима формирования изображения в соответствии с вариантом выполнения;

на фиг.8 показана блок-схема последовательности операций примера управления дисплеем с учетом режима самостоятельного формирования изображения на передней панели дисплея в соответствии с вариантом выполнения;

на фиг.9 показана блок-схема последовательности операций примера управления дисплеем для передней панели дисплея на основе режима формирования изображения и установок пользователя в соответствии с вариантом выполнения;

на фиг.10 показана блок-схема последовательности операций примера управления дисплеем передней панели дисплея на основе режима формирования изображения и информация детектирования камеры в соответствии с вариантом выполнения;

на фиг.11 показана блок-схема последовательности операций примера управления дисплеем передней панели дисплея на основе режима формирования изображения и результатов анализа изображения в соответствии с вариантом выполнения;

на фиг.12 показана блок-схема последовательности операций примера управления дисплеем передней панели дисплея на основе режима формирования изображения и результатов анализа изображения в соответствии с вариантом выполнения;

на фиг.13 показана блок-схема последовательности операций примера управления дисплеем передней панели дисплея на основе режима формирования изображения и результатов анализа изображения в соответствии с вариантом выполнения;

на фиг.14 показана блок-схема последовательности операций примера управления дисплеем передней панели дисплея с учетом режима спуска затвора при появлении улыбки в соответствии с вариантом выполнения; и

на фиг.15 показана блок-схема последовательности операций примера управления дисплеем передней панели дисплея во время воспроизведения в соответствии с вариантом выполнения.

Подробное описание изобретения

Ниже приведено описание вариантов выполнения настоящего изобретения в соответствии со следующей последовательностью.

1. Конфигурация устройства формирования изображения

2. Переход операции

3. Примеры отображения экрана обоих модулей панели дисплея

4. Управление отображением переднего модуля панели дисплея во время мониторинга

<4-1: Пример обработки на основе режима формирования изображения>

<4-2: Пример обработки на основе режима формирования изображения и установок пользователя>

<4-3: Пример обработки на основе режима формирования изображения и внутренней информация детектирования>

<4-4: Пример обработки на основе режима формирования изображения и информации анализа изображения>

5. Управление дисплеем переднего модуля панели дисплея во время воспроизведения

6. Примеры модификации

1. Конфигурация устройства формирования изображения

В качестве варианта выполнения настоящего изобретения, со ссылкой на фиг.1А, 1В и 2 будет описана конфигурация устройства формирования изображения, используемого, например, как цифровая камера.

На фиг.1А и 1В представлен внешний вид устройства 1 формирования изображения в соответствии с настоящим примером, который представлен с его задней стороны (сторона пользователя) и передней стороны (сторона субъекта). В устройстве 1 формирования изображения, на передней стороне предусмотрен модуль 20 объектива формирования изображения и модуль 15 излучения фотовспышки и т.д.

Кроме того, органы управления, используемые для выполнения операций пользователя, сформированы на различных участках, таких как верхняя сторона кожуха, задняя сторона и т.д. Например, предусмотрена кнопка 5а элемента управления съемкой, участок 5b элемента управления с круглой шкалой, кнопка 5 с управления широкоугольной/телефотосъемкой, различные типы кнопок 5d управления, D-площадка 5е и т.д. Участок 5b операции элемента управления с круглой шкалой используется, например, для выбора режима изображения или тому подобное. Такие элементы управления, как инструкция меню, инструкция воспроизведения, инструкция коррекции экспозиции и т.д. доступны через кнопки 5d управления. D-площадка 5е используется для различных типов операций, включающих в себя, например, выбор/определение элемента меню управления, отображаемого на панели 6 дисплея.

В устройстве 1 формирования изображения, как показано на фиг.1А, панель 6М основного дисплея, состоящая из жидкокристаллической панели, панели органической электролюминесценции (EL, ЭЛ), или тому подобное предусмотрена на задней стороне, и как показано на фиг.1В, передняя панель 6F дисплея, аналогично состоящая из жидкокристаллической панели, органической ЭЛ панели или тому подобное, предусмотрена на передней стороне.

Панель 6М основного дисплея и передняя панель 6F дисплея имеют, например, одинаковый размер экрана, и предусмотрены так, что они занимают относительно широкую область на задней стороне кожуха и на передней стороне кожуха, соответственно. На панели 6М основного дисплея, в основном выполняют, во время периода мониторинга (во время ожидания соответствующего момента в режиме формирования изображения), отображение изображения мониторинга (прямое изображение), где пользователь представляет собой субъект, в результате чего пользователь может подтверждать сцену субъекта, используемую как цель формирования изображения. Кроме того, в режиме воспроизведения выполняют отображение воспроизводимого изображения или миниатюрных изображений, в соответствии с операцией пользователя.

С другой стороны, передняя панель 6F дисплея направлена в сторону субъекта для выполнения отображения. На передней панели 6F дисплея также выполнена компоновка, в которой выполняют отображение отслеживаемого изображения или тому подобное, в результате чего человек, используемый, как сторона субъекта, может просматривать содержание своего отображения, как будет описано ниже.

Пример конфигурации такого устройства 1 формирования изображения будет описан со ссылкой на фиг.2. Как показано на фиг.2, устройство 1 формирования изображения включает в себя систему 2 формирования изображения, систему 3 управления, цифровой сигнальный процессор 4 (DSP, ЦСП) камеры, модуль 5 операций, панель 6М основного дисплея, переднюю панель 6F дисплея, контроллер 7 дисплея, внешний интерфейс 8, SDRAM (СДОЗУ, синхронное динамическое оперативное запоминающее устройство) 9 и интерфейс 10 подключения.

Система 2 формирования изображения представляет собой участок, предназначенный для выполнения операции формирования изображения, и включает в себя механический модуль 21 объектива, механизм 22 диафрагмы/фильтра ND (НП, нейтральной плотности), модуль 23 устройства формирования изображения, модуль 24 обработки аналогового сигнала, модуль 25 A/D (А/Ц, аналогово-цифрового) преобразования, модуль 26 привода объектива, модуль 27 детектирования положения объектива, схему 28 генерирования тактовой частоты, модуль 13 детектирования смазанного изображения, модуль 14 управления излучением света, модуль 15 излучения фотовспышки, модуль 17 привода объектива, модуль 18 привода диафрагмы/привода НП и модуль 19 привода устройства формирования изображения.

Падающий свет от субъекта направляют в модуль 23 устройства формирования изображения через механический модуль 21 объектива и механизм 22 диафрагмы/фильтра НП. Механический модуль 21 объектива имеет внутреннюю конфигурацию модуля 20 объектива формирования изображения на фиг.1В, и включает в себя множество групп оптических линз, таких как закрывающая линза, фокусирующая линза, линза степени увеличения и т.д. Кроме того, модуль 26 привода объектива представляет собой механизм перемещения, предназначенный для перемещения линзы фокусирования или линзы степени увеличения в направлении оптической оси. Модуль 26 привода объектива, в который подают энергию привода от модуля 17 привода объектива, перемещает линзу фокусирования или линзу степени увеличения. Описанное ниже CPU (ЦПУ, центральное процессорное устройство) 31 управляет модулем 17 привода объектива, выполняя, таким образом, управление фокусированием или операцией изменения степени увеличения.

Механизм 22 диафрагмы/фильтра НП включает в себя механизм диафрагмы и механизм фильтра НП, который предназначен для аттенюации количества падающего света, при его вставке в оптическую систему объектива, и выполняет количественную регулировку оптического потока. Механизм 22 диафрагмы/фильтра НП выполняет оптическую количественную регулировку, открывая/закрывая механизм диафрагмы. Кроме того, модуль 18 привода диафрагмы/привода НП, перемещает фильтр НП внутрь и наружу относительно оптической оси падающего света, регулируя, таким образом, количество падающего света. ЦПУ 31 управляет модулем 18 привода диафрагмы/привода НП для управления механизмом диафрагмы или фильтром НП, в результате чего можно выполнять управление количеством падающего света (управление регулировкой экспозиции).

Световой поток от субъекта проходит через механический модуль 21 объектива и механизм 22 диафрагмы/НП фильтра, в результате чего изображение субъекта формируется в модуле 23 устройства формирования изображения. Модуль 23 устройства формирования изображения подвергает сформированное изображение субъекта фотоэлектрическому преобразованию для вывода сигнала снятого изображения, соответствующего изображению субъекта. Модуль 23 устройства формирования изображения включает в себя прямоугольную область формирования изображения, состоящую из множества пикселей, и последовательно выводит в модуль 24 обработки аналогового сигнала сигнал изображения, который представляет собой аналоговый сигнал, соответствующий заряду, накопленному в каждом пикселе с последовательным приращением пикселей. Например, массив датчиков CCD (ПЗС - прибор с зарядовой связью), массив датчиков CMOS (КМОП - комплиментарный металло-оксидный полупроводник) или тому подобное используют в качестве модуля 23 устройства формирования изображения.

Модуль 24 обработки аналогового сигнала внутри себя включает в себя схему CDS (ДВК, двойная выборка корреляции), схему AGC (АРУ - автоматическая регулировка усиления) и т.д., и подвергает сигнал изображения, вводимый из модуля 23 устройства формирования изображения, заданной аналоговой обработке. Модуль 25 А/Ц преобразования преобразует аналоговый сигнал, обработанный в модуле 24 обработки аналогового сигнала в цифровой сигнал, и передает его в ЦСП 4 камеры.

Схема 28 генерирования тактовой частоты, которой управляют с помощью ЦПУ 31, управляет синхронизацией различных операций модуля 23 устройства формирования изображения, модуля 24 обработки аналогового сигнала и модуля 25 А/Ц преобразования.

В частности, схема 28 генерирования тактовой частоты передает, для управления моментами времени выполнения операции формирования изображения модуля 23 устройства формирования изображения, сигнал синхронизации для формирования выдержки/считывания заряда, сигнал синхронизации, используемый в качестве функции электрического затвора, сигнал синхронизации для передачи, сигнал синхронизации в соответствии с частотой кадров и т.д., в модуль 23 устройства формирования изображения через модуль 19 привода устройства формирования изображения. Кроме того, схема 28 генерирования тактовой частоты также передает описанные выше различные сигналы синхронизации в модуль 24 обработки аналогового сигнала таким образом, что модуль 24 обработки аналогового сигнала может выполнять обработку синхронно с передачей сигнала изображения в модуль 23 устройства формирования изображения.

ЦПУ 31 выполняет управление каждым из сигналов синхронизации, генерируемых схемой 28 генерирования тактовой частоты, в результате чего можно выполнять изменение частоты кадров снятого изображения, и управление электрическим затвором (управление переменным временем выдержки в пределах кадра). Кроме того, ЦПУ 31 вырабатывает сигнал регулирования коэффициента усиления и передает его в модуль 24 обработки аналогового сигнала через схему 28 генерирования тактовой частоты, в результате чего можно выполнять переменное управление коэффициентом усиления сигнала снятого изображения.

Модуль 13 детектирования степени смазанности детектирует количество сотрясений, и величину движения самого устройства 1 формирования изображения. Модуль 13 детектирования степени смазанности выполнен, например, на основе датчика ускорения, датчика вибрации или тому подобное и передает информацию детектирования, используемую, как величину степени смазанности, в ЦПУ 31.

Модуль 15 излучения света фотовспышки работает под управлением модуля 14 управления излучением света, для излучения света фотовспышки. ЦПУ 31 передает инструкцию в модуль 14 управления излучением света фотовспышки для излучения фотовспышки в заданный момент времени, например, во время операция пользователя или тому подобное, в результате чего модуль 15 излучения света фотовспышки может излучать свет.

ЦСП 4 камеры подвергает сигнал снятого изображения, который поступает из модуля 25 А/Ц преобразования системы 2 формирования изображения, различным типам обработки цифрового сигнала. С помощью ЦСП 4 камеры, реализуют такие функции обработки, например, как показано на чертеже, как функции модуля 41 обработки сигнала изображения, модуля 42 обработки сжатия/расширения, контроллера 43 СДОЗУ, модуля 44 анализа изображения и т.д., с использованием внутренних аппаратных и программных средств.

Модуль 41 обработки сигнала изображения выполняет обработку для входного сигнала снятого изображения. Например, модуль 41 обработки сигнала изображения выполняет обработку автофокусирования (AF, АФ), обработку автоматической экспозиции (АЕ, АЭ) или тому подобное, как обработку операции, используемой для управления приводом системы 2 формирования изображения, используя сигнал снятого изображения, и также выполняет обработку автоматической балансировки белого (AWB, АББ) или тому подобное, как обработку, применяемую для самого сигнала снятого изображения, предназначенного для ввода.

Например, в качестве обработки автофокуса, модуль 41 обработки сигнала изображения выполняет детектирование контраста входного сигнала снятого изображения, и передает информацию детектирования в ЦПУ 31. Различные типы способов управления используются как способы управления автофокусом, но с помощью технологии, называемой "автофокус на основе контраста", выполняют детектирование контраста в отношении сигнала снятого изображения в каждый момент времени, принудительно перемещая линзу фокусирования, в результате чего определяют положение линзы фокусирования с оптимальным состоянием контраста. То есть ЦПУ 31 выполняет управление для подтверждения детектируемой величины детектирования контраста, детектируемой в модуле 41 обработки сигнала изображения, при выполнении управления движением линзы фокусирования перед операцией съемки изображения, и для определения положения оптимального состояния контраста, в качестве положения оптимального фокуса.

Кроме того, в качестве управления фокусом во время формирования изображения, можно выполнять способ детектирования формирования изображения, который называется здесь как, так называемое, автофокусирование с качанием. ЦПУ 31 проверяет значение детектирования контраста, детектируемое в модуле 41 обработки сигнала изображения, перемещая положение линзы фокусирования, постоянно качая линзу фокусирования на незначительное расстояние вперед и назад время операции формирования изображения. Оптимальное положение линзы фокусирования изменяется в зависимости от состояния субъекта, но детектирование контраста выполняют при малых перемещениях линзы фокусирования вперед и назад, в результате чего можно определять изменения направления управления формата в соответствии с изменением субъекта. Таким образом, автофокусирование может быть выполнено в состоянии отслеживания субъекта.

Следует отметить, что для механизма перемещения модуля 26 привода объектива назначают адрес для каждого из положений перемещения, и положение линзы определяют по его адресу положения перемещения.

Модуль 27 детектирования положения объектива определяет адрес линзы фокусирования, используемый как текущее положение линзы для линзы фокусирования, рассчитывая, таким образом, расстояние до субъекта в сфокусированном состоянии, и соответственно, оно может быть передано в ЦПУ 31, как информация расстояния. Таким образом, ЦПУ 31 может различать расстояние до основного субъекта в сфокусированном состоянии.

Обработка автоматической экспозиции, выполняемая модулем 41 обработки сигнала ЦСП 4 камеры, например, выполняет расчет яркости субъекта. Например, рассчитывают среднюю яркость входных снятых сигналов изображения и передают ее в ЦПУ 31 как информацию яркости субъекта, то есть информацию о величине экспозиции. В качестве расчета среднего значения яркости можно рассмотреть различные типы способов, например, такой как расчет среднего значения в отношении значений сигнала яркости для всех пикселей данных снятого изображения, для одного кадра, расчет среднего значения величины сигнала яркости, в котором вес передан в участок центра изображения или тому подобное.

ЦПУ 31 может выполнять автоматическое управление экспозицией на основе такой информации величины экспозиции, то есть может выполнять регулировку экспозиции в соответствии с управлением электронным затвором в механизме диафрагмы, фильтре НП или в модуле 23 устройства формирования изображения, или может осуществлять управление усилением модуля 24 аналоговой обработки сигнала.

Модуль 41 обработки сигнала изображения ЦСП 4 камеры выполняет автоматическую балансировку белого, гамма-коррекцию, обработку улучшения кромки, обработку коррекции сотрясений или тому подобное, как обработку сигнала самого сигнала снятого изображения, в дополнение к обработке генерирования сигнала, используемой для операции автофокуса или операции автоматического определения экспозиции.

Модуль 42 обработки сжатия/расширения ЦСП 4 камеры выполняет обработку сжатия сигнала снятого изображения или обработку расширения сжатых данных изображения. Например, модуль 42 обработки сжатия/расширения выполняет обработку сжатия/расширения, используя такой способ, как JPEG (Объединенная группа экспертов по машинной обработке фотографических изображений), MPEG (Экспертная группа по вопросам движущегося изображения), или тому подобное.

Контроллер 43 СДОЗУ выполняет запись/считывание СДОЗУ 9. СДОЗУ 9 используют для временного сохранения сигнала снятого изображения, введенного через систему 2 формирования изображения, сохраняемого на этапе обработки в модуле 41 обработки изображения или в модуле 42 обработки сжатия/расширения, обеспечивая рабочую область, сохраняя информацию, полученную в модуле 44 анализа информации или тому подобное, и контроллер 43 СДОЗУ выполняет запись/считывание таких данных для СДОЗУ 9.

Модуль 44 анализа изображения выполняет анализ изображения, например, в отношении данных снятого изображения, обработанных в модуле 41 обработки сигнала изображения, и выполняет различные типы распознавания изображения. В случае настоящего примера, модуль 44 анализа изображения выполняет обработку распознавания человека или лица, включенного в изображение субъекта. Кроме того, в случае распознавания лица человека, модуль 44 анализа изображения, в некоторых случаях, выполняет обработку распознавания для ориентации лица, направления взгляда или тому подобное. Кроме того, модуль 44 анализа изображения, в некоторых случаях, детектирует информацию различных типов, которая может быть распознана с помощью анализа изображения, такую как величина относительного движения между устройством 1 формирования изображения и субъектом, или тому подобное.

Система 3 управления включает в себя ЦПУ 31, ОЗУ 32, ПЗУ 33 типа флэш и схему 34 часов. Каждый модуль системы 3 управления, ЦСП 4 камеры и каждый модуль системы 2 формирования изображения, контроллер 7 дисплея, внешний интерфейс 8 и интерфейс 10 подключения могут передавать данные изображения и могут взаимно управлять информацией через системную шину.

ЦПУ 31 управляет всем устройством 1 формирования изображения. В частности, ЦПУ 31 выполняет различные типы операций обработки и изменяет сигнал управления или тому подобное для каждого модуля на основе программы, сохраненной во внутреннем ПЗУ или тому подобное, и операцией пользователя с помощью модуля 5 операций, обеспечивая, таким образом, выполнение каждым модулем заданной операции. В частности, ЦПУ 31 выполняет управление отображением в основной панели 6М дисплея и обработку управления, используемую для операции дисплея описанной ниже передней панели 6F дисплея или тому подобное.

ОЗУ (оперативное запоминающее устройство) 32 используют для временного сохранения сигнала снятого изображения (данных изображения каждого кадра), обрабатываемого ЦСП 4 камеры, и сохранения этой информации в соответствии с каждым типом обработки ЦПУ 31.

Запоминающее устройство 33 типа флэш используется для сохранения данных изображения (снятых пользователем, как неподвижное изображение или движущееся изображение), которые используются как снятое изображение, или сохранения информации, запрашиваемой для сохранения в энергонезависимом запоминающем устройстве. ПЗУ 33 типа флэш может сохранять программы управления устройством 1 формирования изображения, данные установки камеры и т.д.

Схема 34 часов подсчитывает текущую информацию даты и времени (год, месяц, день, час, минута, секунда).

Модуль 5 операций составлен из различных типов элементов управления (5а-5е и т.д.), показанных на фиг.1А и 1В, и модуля генерирования сигнала, основанного на его операции. Информацию операции пользователя с использованием различных типов элементов управления передают из модуля 5 операций в ЦПУ 31. Следует отметить, что модуль 5 операций может быть выполнен так, что он обеспечивает для пользователя возможность выполнения операции с сенсорной панелью в дополнение к операциям, выполняемых операторами. Например, может быть выполнена компоновка, в которой сенсорный датчик предусмотрен на панели 6М основного дисплея, и ввод операции выполняют с использованием операции прикосновения пользователя к экрану дисплея.

Контроллер 7 дисплея управляет основной панелью 6М дисплея и передней панелью 6F дисплея для выполнения заданной операции дисплея на основе управления, выполняемого ЦПУ 31.

В качестве операции отображения дисплея в панели 6М основного дисплея выполняют отображение мониторинга (так называемое, отображение прямого изображения), отображение воспроизводимого изображения, считываемого с носителя 90 записи или из ПЗУ типа флэш, отображение меню операции, различные типы отображения пиктограмм, отображение точки во времени или тому подобное. Кроме того, выполняют операцию отображения на передней панели 6F дисплея отображения мониторинга или отобр
