Реферат

Область техники

Данное изобретение касается обработки сигналов и, более конкретно, способа адаптации блока перекрестной обработки, а также системы и устройства для этой цели, позволяющих использовать различные типы блоков перекрестной обработки и один и тот же блок обработки сервиса при обработке сервиса и перекрестной обработке в аппаратуре связи.

Уровень техники

В системах связи всегда требуется перекрестно обрабатывать различные типы сигналов сервиса в соответствии с их функциями, чтобы достигнуть функциональной совместимости и взаимосвязи различных сигналов, поступающих от источников. Согласно их функциям обработка сервиса и перекрестная обработка часто выполняются в различных блоках. На фиг.1 показана схема структуры, соединяющей блок перекрестной обработки и блок обработки сервиса коммуникационного оборудования согласно известному уровню техники. Здесь блок обработки сервиса взаимодействует с двумя группами блоков перекрестной обработки А-типа, чтобы завершить обработку сигналов сервиса и функцию пересылки сигналов в различных направлениях.

Когда требования к ширине полосы связи изменяются, то изменяются и требования к функциям оборудования, которое было куплено для использования на ранней стадии, и оно требует обновления на основе существующего оборудования; при этом блок перекрестной обработки как важный блок в оборудовании системы связи является узким местом, ограничивающим общую производительность оборудования, и он часто выбирается как первый объект для обновления. Однако, так как различные типы блоков перекрестной обработки разработаны в различное время и имеют различные схемы, их рабочие параметры в значительной степени различны. Вследствие различия параметров выходного сигнала блоков перекрестной обработки различные типы блоков перекрестной обработки трудно использовать вместе, так что различные типы блоков перекрестной обработки не могут получить доступ к одному и тому же блоку обработки сервиса, чтобы реализовать совместимость сигналов, перекрестно обработанных различными блоками перекрестной обработки. Например, как показано на фиг.1, блок обработки сервиса может взаимодействовать только с двумя (или более) блоками перекрестной обработки А-типа, которые имеют в точности один и тот же тип. Поэтому инвестиции в блоки перекрестной обработки трудно защитить, и обычно требуется полная их замена, когда они обновляются. Таким образом, защита инвестиций в существующее оборудование и использование существующего оборудования в максимально возможной степени, чтобы уменьшить расход ресурсов, - это важная проблема, которая требует срочного решения.

Сущность изобретения

Варианты осуществления данного изобретения обеспечивают создание способа адаптации блока перекрестной обработки, а также систему и устройство для этой цели, чтобы решить проблему, состоящую в том, что один и тот же блок обработки сервиса не может использоваться адаптивно с различными типами блоков перекрестной обработки в устройствах известного уровня техники.

Способ адаптации блока перекрестной обработки включает:

получение принятых и перекрестно обработанных перекрестных сигналов; и

использование предварительно сконфигурированных параметров адаптации, чтобы адаптивно обработать перекрестные сигналы для получения сигналов сервиса, отвечающих требованиям обработки сервиса; при этом параметры адаптации заранее заданы согласно информации о параметрах перекрестных сигналов и информации о параметрах сигналов сервиса.

Согласно вышеупомянутому способу шаг адаптивной обработки включает использование по меньшей мере одним адаптером собственных предварительно сконфигурированных параметров настройки, чтобы адаптивно обработать перекрестные сигналы, причем параметры адаптации включают параметры настройки каждого адаптера, и параметры настройки заранее заданы для каждого адаптера согласно информации о параметрах перекрестных сигналов, информации о параметрах сигнала сервиса, количеству адаптеров и их соответствующим рабочим параметрам.

Согласно вышеупомянутому способу шаг адаптивной обработки также включает следующее: когда имеется более чем один адаптер, эти адаптеры соединяют последовательно, перекрестные сигналы последовательно проходят через адаптеры, и каждый упомянутый адаптер использует собственные предварительно сконфигурированные параметры настройки, чтобы адаптивно скорректировать принятые сигналы и в конечном счете получить сигнал сервиса.

Согласно этому способу шаг использования упомянутым по меньшей мере одним адаптером его собственных предварительно сконфигурированных параметров настройки, чтобы адаптивно обработать перекрестные сигналы, включает:

использование адаптером автономного контроллера записи, чтобы записать принятые и перекрестно обработанные перекрестные сигналы или перекрестные сигналы, адаптивно обработанные предыдущим адаптером, в автономный буфер для кэширования; и

использование автономного контроллера считывания для определения величины временной компенсации сигнала, кэшированного в буфер, согласно сконфигурированным параметрам настройки, для управления считыванием сигнала, кэшированного в буфер, согласно величине временной компенсации, для задержки сигналов, кэшированных в буфер, и для получения сигнала сервиса или задержанного сигнала для отправки следующему адаптеру.

Согласно вышеупомянутому способу шаг адаптивной обработки включает: использование сконфигурированного второго монитора, чтобы заранее определять информацию о параметрах перекрестных сигналов и сообщать информацию о параметрах первому монитору; а также сообщать о количестве адаптеров, соединенных со вторым монитором, и о рабочих параметрах каждого адаптера первому монитору; и

определение первым монитором параметров настройки каждого адаптера, который адаптивно обрабатывает перекрестные сигналы, согласно информации о параметрах перекрестных сигналов, информации о параметрах сигналов сервиса, общему количеству адаптеров, которые соединены с упомянутым вторым монитором и первым монитором и адаптивно обрабатывают перекрестные сигналы, и рабочим параметрам каждого адаптера.

Согласно вышеупомянутому способу после определения параметров настройки каждого адаптера, который адаптивно обрабатывает перекрестные сигналы, шаг адаптивной обработки также включает:

уведомление первым монитором каждого второго монитора об определенных параметрах настройки адаптеров, соединенных с каждым вторым монитором, и запись упомянутым вторым монитором параметров настройки в адаптеры, непосредственно соединенные с упомянутым вторым монитором; и/или

запись упомянутым первым монитором параметров настройки адаптеров, непосредственно соединенных с первым монитором, в соответствующие адаптеры.

Устройство адаптации блока перекрестной обработки включает блок контроля и по меньшей мере один блок адаптации; при этом каждый упомянутый блок адаптации способен соединяться с блоком перекрестной обработки любого типа; и

блок адаптации предназначен для того, чтобы получать принятые перекрестные сигналы, которые перекрестно обработаны перекрестно обрабатывающими устройствами; использовать предварительно сконфигурированные параметры адаптации, чтобы адаптивно обрабатывать перекрестные сигналы для получения сигналов сервиса, отвечающих требованиям обработки сервиса блока обработки сервиса, и отправлять сигналы сервиса блоку обработки сервиса;

а блок контроля предназначен для того, чтобы заранее определять параметры адаптации согласно информации о параметрах перекрестных сигналов и информации о параметрах сигналов сервиса.

В вышеупомянутом устройстве согласно данному изобретению блок адаптации включает по меньшей мере один адаптер и предназначен для того, чтобы использовать собственные предварительно сконфигурированные параметры настройки, чтобы адаптивно обрабатывать перекрестные сигналы; причем параметры адаптации включают параметры настройки каждого адаптера.

Блок контроля предназначен для того, чтобы назначать параметры настройки каждому адаптеру согласно информации о параметрах перекрестных сигналов, информации о параметрах сигналов сервиса, количеству адаптеров и рабочим параметрам каждого адаптера.

В вышеупомянутом устройстве согласно данному изобретению более чем один адаптер в упомянутом блоке адаптации соединены последовательно, и адаптеры предназначены для того, чтобы: когда перекрестные сигналы последовательно проходят через адаптеры, каждый упомянутый адаптер использовал собственные предварительно сконфигурированные параметры настройки, чтобы адаптивно корректировать принятый сигнал и в конечном счете получить сигнал сервиса; при этом

адаптер, непосредственно соединенный с блоком перекрестной обработки, предназначен для того, чтобы принимать перекрестно обработанный перекрестный сигнал и получать соответствующую информацию о параметрах, а также использовать собственные предварительно сконфигурированные параметры настройки, чтобы адаптивно корректировать принятые перекрестные сигналы;

все адаптеры, кроме одного, непосредственно соединенного с блоком перекрестной обработки, предназначены для того, чтобы принимать перекрестные сигналы, адаптивно обработанные предыдущим адаптером, и использовать собственные предварительно сконфигурированные параметры настройки, чтобы адаптивно корректировать полученные и адаптивно обработанные перекрестные сигналы;

а адаптер, непосредственно соединенный с блоком обработки сервиса, предназначен для того, чтобы отправлять адаптивно обработанный сигнал сервиса упомянутому блоку обработки сервиса.

В устройстве согласно данному изобретению адаптер включает контроллер записи, буфер и контроллер считывания; при этом

контроллер записи предназначен для того, чтобы принимать перекрестные сигналы, перекрестно обработанные блоком перекрестной обработки, или перекрестные сигналы, адаптивно обработанные предыдущим адаптером, чтобы записать их в буфер;

буфер предназначен для того, чтобы кэшировать перекрестные сигналы или перекрестные сигналы, адаптивно обработанные предыдущим адаптером;

контроллер считывания предназначен для того, чтобы определять величину временной компенсации сигналов, кэшированных в буфер, согласно сконфигурированным параметрам настройки, управлять считыванием сигналов, кэшированных в буфер, согласно величине временной компенсации, задерживать сигналы, котированные в буфер, и отправлять задержанные сигналы следующему адаптеру или блоку обработки сервиса.

В вышеупомянутом устройстве согласно данному изобретению блок контроля включает первый монитор и второй монитор, который соединен с каждым упомянутым блоком перекрестной обработки;

упомянутый второй монитор предназначен для того, чтобы: контролировать тип присоединенного блока перекрестной обработки, определять информацию о параметрах перекрестных сигналов, выводимых блоком перекрестной обработки, и сообщать информацию о параметрах перекрестных сигналов первому монитору; а также сообщать о количестве адаптеров, непосредственно соединенных со вторым монитором, и рабочих параметрах каждого адаптера первому монитору; и

первый монитор предназначен для того, чтобы: определять параметры настройки каждого адаптера в блоке адаптации, соединенном с блоком перекрестной обработки, согласно информации о параметрах перекрестных сигналов, выводимых блоком перекрестной обработки, информации о параметрах сигналов сервиса блока обработки сервиса, общему количеству адаптеров в блоке адаптации и рабочим параметрам каждого адаптера.

В вышеупомянутом устройстве согласно данному изобретению каждый адаптер непосредственно соединен с упомянутым первым монитором или соединен с упомянутым первым монитором через упомянутый второй монитор;

упомянутый первый монитор также предназначен для того, чтобы: определять параметры настройки каждого упомянутого адаптера и затем уведомлять каждый второй монитор об определенных параметрах настройки адаптеров, соединенных с каждым вторым монитором, и

упомянутый второй монитор записывает параметры настройки в адаптеры, непосредственно соединенные с упомянутым вторым монитором; и/или упомянутый первый монитор записывает параметры настройки адаптеров, непосредственно соединенных с первым монитором, в соответствующие адаптеры.

Система для адаптации блока перекрестной обработки включает блок обработки сервиса, по меньшей мере один тип блоков перекрестной обработки и устройство адаптации блока перекрестной обработки по любому из пп.7-12 формулы изобретения;

при этом каждый блок перекрестной обработки соединен с одним блоком адаптации в устройстве адаптации блока перекрестной обработки, и каждый упомянутый блок адаптации соединен с блоком обработки сервиса.

Устройство для перекрестной обработки включает блок перекрестной обработки и второй монитор; при этом

блок перекрестной обработки предназначен для того, чтобы выводить перекрестно обработанные перекрестные сигналы, передавать эти сигналы в адаптер, непосредственно соединенный с блоком перекрестной обработки, после обработки адаптером получать сигналы сервиса, отвечающие требованиям блока обработки сервиса, и отправлять сигналы сервиса упомянутому блоку обработки сервиса; и

упомянутый второй монитор предназначен для того, чтобы контролировать тип присоединенного блока перекрестной обработки, определять информацию о параметрах перекрестных сигналов, выводимых блоком перекрестной обработки, сообщать информацию о параметрах перекрестных сигналов, количестве адаптеров, непосредственно соединенных со вторым монитором, и рабочих параметрах каждого адаптера первому монитору; а первый монитор заранее определяет параметры настройки адаптеров согласно информации о параметрах перекрестных сигналов, информации о параметрах сигналов сервиса, общему количеству адаптеров, которые адаптивно обрабатывают перекрестные сигналы блока перекрестной обработки, и рабочим параметрам каждого адаптера.

Вышеупомянутое устройство для перекрестной обработки согласно данному изобретению также включает по меньшей мере один адаптер, и адаптеры предназначены для того, чтобы использовать собственные предварительно сконфигурированные параметры настройки, чтобы адаптивно обрабатывать перекрестные сигналы и отправлять перекрестные сигналы, обработанные адаптером, следующему адаптеру, или получать сигналы сервиса для передачи блоку обработки сервиса.

В устройстве для перекрестной обработки согласно данному изобретению по меньшей мере один адаптер соединен со вторым монитором; и

второй монитор также предназначен для того, чтобы принимать параметры настройки адаптеров, соединенных со вторым монитором, определенные упомянутым первым монитором, и записывать эти параметры настройки в адаптеры, непосредственно соединенные со вторым монитором.

В устройстве для перекрестной обработки согласно данному изобретению адаптер включает контроллер записи, буфер и контроллер считывания;

контроллер записи предназначен для того, чтобы принимать перекрестные сигналы, перекрестно обработанные блоком перекрестной обработки, или перекрестные сигналы, адаптивно обработанные предыдущим адаптером, чтобы записать их в буфер;

буфер предназначен для того, чтобы кэшировать перекрестный сигнал или перекрестный сигнал, адаптивно обработанный предыдущим адаптером;

контроллер считывания предназначен для того, чтобы определять величину временной компенсации сигналов, кэшированных в буфер, согласно сконфигурированным параметрам настройки, управлять считыванием сигналов, кэшированных в буфер, согласно величине временнóй компенсации, задерживать сигналы, кэшированные в буфер, и отправлять задержанный сигнал следующему адаптеру или блоку обработки сервиса.

Устройство для обработки сервиса включает блок обработки сервиса и первый монитор;

блок обработки сервиса предназначен для того, чтобы принимать адаптивно обработанные сигналы сервиса, отправленные адаптерами, непосредственно соединенными с блоком обработки сервиса; при этом сигналы сервиса получены адаптером, адаптивно обрабатывающим перекрестный сигнал, выводимый блоком перекрестной обработки;

первый монитор предназначен для того, чтобы определять параметры настройки каждого адаптера, соединенного с каждым упомянутым блоком перекрестной обработки, согласно сообщенной вторым монитором информации о параметрах перекрестных сигналов, выводимых блоком перекрестной обработки, информации о параметрах сигналов сервиса блока обработки сервиса, количеству адаптеров, соединенных с каждым упомянутым блоком перекрестной обработки, и рабочим параметрам каждого адаптера.

Устройство для обработки сервиса также включает по меньшей мере один адаптер, предназначенный для того, чтобы использовать собственные предварительно сконфигурированные параметры настройки, чтобы адаптивно обрабатывать перекрестные сигналы, выводимые предыдущим адаптером или блоком перекрестной обработки, и отправлять перекрестные сигналы, обработанные адаптером, следующему адаптеру, или посылать полученные сигналы сервиса в блок обработки сервиса.

В устройстве для обработки сервиса упомянутый по меньшей мере один адаптер соединен с первым монитором; и

первый монитор также предназначен для того, чтобы определять параметры настройки адаптеров, непосредственно соединенных с первым монитором, и записывать определенные параметры настройки в соответствующие адаптеры.

В устройстве для обработки сервиса каждый адаптер включает контроллер записи, буфер и контроллер считывания; при этом

контроллер записи предназначен для того, чтобы принимать перекрестные сигналы, перекрестно обработанные блоком перекрестной обработки, или перекрестные сигналы, адаптивно обработанные предыдущим адаптером, и записывать сигналы в буфер;

буфер предназначен для того, чтобы кэшировать перекрестные сигналы или перекрестные сигналы, адаптивно обработанные предыдущим адаптером;

контроллер считывания предназначен для того, чтобы определять величину временной компенсации сигналов, кэшированных в буфер, согласно сконфигурированным параметрам настройки, управлять считыванием сигналов, котированных в буфер, согласно величине временной компенсации, задерживать сигналы, кэшированные в буфер, и отправлять задержанные сигналы следующему адаптеру или блоку обработки сервиса.

Благодаря выполнению процесса адаптации перекрестного сигнала, выводимого блоком перекрестной обработки, способ, система и устройство адаптации блока перекрестной обработки согласно вариантам осуществления данного изобретения обеспечивают получение сигнала сервиса, который удовлетворяет требованиям обработки сервиса блока обработки сервиса и позволяет различным типам блоков перекрестной обработки с различными рабочими параметрами получить доступ к одному и тому же блоку обработки сервиса, так что различные типы блоков перекрестной обработки могут гибко использоваться вместе, и таким образом улучшается универсальность и применимость блока обработки сервиса и блока перекрестной обработки; при этом отсутствует необходимость полностью заменять все блоки перекрестной обработки или блок обработки сервиса при обновлении оборудования, и таким образом максимально защищаются инвестиции в оборудование и сокращается расход ресурсов.

Краткое описание чертежей

Фиг.1 является примером структурной схемы известного устройства связи;

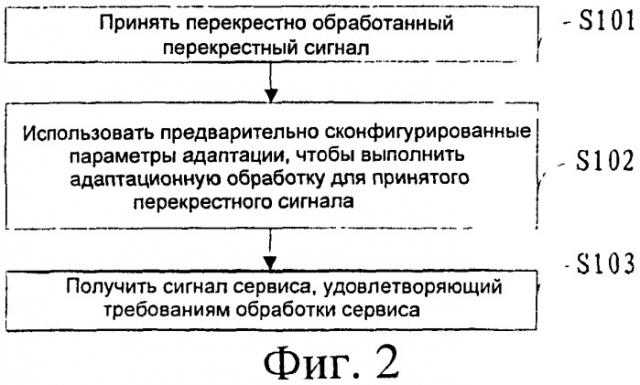

фиг.2 является блок-схемой способа адаптации блока перекрестной обработки в соответствии с вариантом осуществления данного изобретения;

фиг.3 является структурной схемой системы адаптации блока перекрестной обработки в соответствии с вариантом осуществления данного изобретения;

фиг.4 является структурной схемой устройства адаптации блока перекрестной обработки в соответствии с вариантом осуществления данного изобретения;

фиг.5 является схемой конкретной системы адаптации блока перекрестной обработки в соответствии с вариантом осуществления данного изобретения;

фиг.6 является структурной схемой системы адаптации блока перекрестной обработки в соответствии с первым вариантом осуществления данного изобретения;

фиг.7 является структурной схемой системы адаптации блока перекрестной обработки в соответствии со вторым вариантом осуществления данного изобретения;

фиг.8 является структурной схемой системы адаптации блока перекрестной обработки в соответствии с третьим вариантом осуществления данного изобретения.

Предпочтительные варианты осуществления изобретения

Поскольку имеется проблема, состоящая в том, что различные типы блоков перекрестной обработки известного уровня техники не могут использоваться, посредством согласования, вместе с одним и тем же блоком обработки сервиса, вариант осуществления данного изобретения предлагает способ адаптации блока перекрестной обработки путем выполнения адаптационной обработки перекрестных сигналов, поступающих от различных блоков перекрестной обработки, чтобы получить сигнал сервиса, соответствующий требованиям блока обработки сервиса. Блок-схема способа показана на фиг.1, и шаги обработки являются следующими.

Шаг S101: принять перекрестно обработанный перекрестный сигнал.

Перекрестно обработанный перекрестный сигнал может быть перекрестно обработан любым типом блоков перекрестной обработки и затем выведен.

Шаг S102: использовать предварительно сконфигурированные параметры адаптации, чтобы выполнить адаптационную обработку принятого перекрестного сигнала. При этом параметры адаптации заранее заданы согласно информации о параметрах перекрестного сигнала и информации о параметрах сигнала сервиса, и параметры адаптации включают параметры настройки, сконфигурированные для каждого адаптера.

Адаптационная обработка перекрестного сигнала может быть обеспечена по меньшей мере одним адаптером. Кроме того, каждый адаптер использует свои собственные предварительно сконфигурированные параметры настройки, чтобы выполнить адаптационную обработку перекрестного сигнала. При этом параметры настройки каждого адаптера заранее заданы согласно информации о параметрах перекрестного сигнала, информации о параметрах сигнала сервиса, количеству адаптеров и рабочим параметрам каждого адаптера.

Предпочтительно, при использовании более чем одного адаптера, адаптеры подключают друг за другом последовательно, и принятый перекрестный сигнал проходит через каждый адаптер поочередно, при этом каждый адаптер использует свои собственные предварительно сконфигурированные параметры настройки, чтобы выполнить адаптацию принятого сигнала и в конечном счете получить сигнал сервиса. При этом первый адаптер принимает перекрестно обработанные сигналы, чтобы выполнить адаптационную обработку; другие адаптеры принимают перекрестный сигнал, адаптивно обработанный предыдущим адаптером, чтобы выполнить адаптационную обработку, и сигнал сервиса получается после того, как сигнал адаптивно обработан последним адаптером.

При этом каждый адаптер может включать контроллер записи, буфер и контроллер считывания.

Когда адаптер находится в начале цепочки из по меньшей мере одного последовательно соединенного адаптера, то есть это первый адаптер, процесс выполнения адаптационной обработки принятого сигнала включает: использование автономного контроллера записи, чтобы принять перекрестно обработанный перекрестный сигнал и записать сигнал в автономный буфер для кэширования; и использование автономного контроллера считывания, чтобы определить величину временной компенсации сигнала, кэшированного в буфере, согласно сконфигурированным параметрам настройки, и управлять считыванием сигнала, кэшированного в буфер, согласно определенной величине временной компенсации, задерживая сигнал, кэшированный в буфер, чтобы получить сигнал сервиса или отправить задержанный сигнал следующему адаптеру.

Когда адаптер не расположен в начале цепочки из по меньшей мере одного последовательно соединенного адаптера, то есть это любой адаптер, кроме первого, процесс выполнения адаптационной обработки принятого сигнала включает: использование автономного контроллера записи, чтобы принять перекрестный сигнал, адаптивно обработанный предыдущим адаптером, и записать сигнал в автономный буфер для кэширования; использование автономного контроллера считывания, чтобы определить величину временной компенсации сигнала, кэшированного в буфер, согласно сконфигурированным параметрам настройки, и управлять считыванием сигнала, кэшированного в буфер, согласно определенной величине временной компенсации, чтобы задержать сигнал, кэшированный в буфере, и получить сигнал сервиса или отправить задержанный сигнал следующему адаптеру. Другими словами: контроллер записи записывает принятый сигнал в буфер согласно фиксированным адресам, и контроллер считывания управляет временем считывания сигнала, кэшированного в буфер, согласно параметрам настройки, чтобы завершить регулировку задержки перекрестного сигнала посредством буфера и получить сигнал сервиса, удовлетворяющий требованиям.

Процесс предварительно конфигурирования параметров адаптации включает:

использование сконфигурированного второго монитора, чтобы заранее определить информацию о параметрах перекрестного сигнала, генерируемого блоком перекрестной обработки, и сообщить информацию первому монитору, и сообщение о количестве адаптеров, непосредственно соединенных со вторым монитором, и о рабочих параметрах каждого адаптера первому монитору.

Первый монитор определяет параметры настройки каждого адаптера, который выполняет адаптационную обработку перекрестного сигнала, согласно информации о параметрах перекрестного сигнала, информации о параметрах сигнала сервиса, количеству адаптеров, которые выполняют адаптационную обработку перекрестного сигнала и соединены со вторым монитором и первым монитором, и рабочим параметрам каждого адаптера.

При этом каждый адаптер соединен с первым монитором или соединен с первым монитором через второй монитор.

После того как первый монитор определяет параметры настройки каждого адаптера, он уведомляет каждый второй монитор об определенных параметрах настройки адаптеров, соединенных со вторым монитором, второй монитор записывает параметры настройки в адаптеры, соединенные со вторым монитором; и/или первый монитор записывает параметры настройки адаптеров, соединенных с первым монитором, в соответствующие адаптеры.

Шаг S103: получить сигнал сервиса, удовлетворяющий требованиям обработки сервиса.

После того как адаптеры, соединенные с блоком обработки сервиса, получают сигналы сервиса, они отправляют сигналы сервиса блоку обработки сервиса. Благодаря адаптационной обработке блок обработки сервиса в состоянии принять и обработать перекрестные сигналы, выводимые всеми типами блоков перекрестной обработки.

Согласно способу адаптации блока перекрестной обработки в вариантах осуществления данного изобретения может быть создана система адаптации блока перекрестной обработки, структура этой системы показана на фиг.3, и эта система включает блок 10 обработки сервиса, устройство 20 адаптации блока перекрестной обработки и по меньшей мере один тип блоков перекрестной обработки (30, 31 и так далее).

Блок 10 обработки сервиса выполняет функцию обработки сигналов, блоки перекрестной обработки (30, 31 и так далее) выполняют функцию перекрестной обработки сигнала. При этом блок 30 перекрестной обработки и блок 31 перекрестной обработки могут быть различными типами блоков перекрестной обработки.

Устройство 20 адаптации блока перекрестной обработки может также включать блок 21 контроля и по меньшей мере один блок адаптации (22, 23 и так далее). Каждый блок перекрестной обработки (30 или 31 и так далее) соединен с одним блоком адаптации (22 или 23 и так далее) в устройстве 20 адаптации блока перекрестной обработки, и каждый блок адаптации (22 или 23 и так далее) соединен с блоком 10 обработки сервиса. Таким образом, каждый блок адаптации (22 или 23 и так далее) может соединяться с любым типом блока перекрестной обработки (30, 31 и так далее).

Далее для примера будет описан блок 22 адаптации и соединенный с ним блок 30 перекрестной обработки.

Блок 22 адаптации используется, чтобы получить принятый перекрестный сигнал, перекрестно обработанный блоком 30 перекрестной обработки; использовать предварительно сконфигурированные параметры адаптации, чтобы выполнить адаптационную обработку перекрестного сигнала, чтобы получить сигнал сервиса, удовлетворяющий требованиям обработки сервиса, для блока 10 обработки сервиса, и отправить сигнал сервиса блоку 10 обработки сервиса. Блок 23 адаптации соединен с блоком 31 перекрестной обработки, его процесс адаптации являются таким же, как процесс адаптации блока 22 адаптации, и не описывается здесь повторно.

Блок 21 контроля используется, чтобы заранее определить параметры адаптации блока 22 адаптации согласно информации о параметрах перекрестного сигнала, выводимого блоком 30 перекрестной обработки, и информации о параметрах сигнала сервиса, обработанного блоком 10 обработки сервиса. При этом информация о параметрах перекрестного сигнала, выводимого блоком 30 перекрестной обработки, и информация о параметрах сигнала сервиса, обработанного блоком 10 обработки сервиса, заранее задана.

Блок 21 контроля может получить информацию о параметрах своего выходного перекрестного сигнала путем контроля типа блока перекрестной обработки, осуществляющего доступ.

Конкретная структура устройства 20 адаптации блока перекрестной обработки, показанная на фиг.4, включает: блок 21 контроля и по меньшей мере один блок адаптации (22, 23 и так далее); при этом:

блок 21 контроля может также включать: монитор (средство контроля) 210 и монитор 211, 212 и так далее, соединенный с каждым блоком перекрестной обработки (30, 31 и так далее). При этом монитор 210 является первым монитором, а второй монитор 211, монитор 212 и т.д. являются вторыми мониторами.

Параметры адаптации включают параметры настройки для каждого адаптера, то есть: блок 21 контроля используется, чтобы назначить параметры настройки каждому адаптеру согласно информации о параметрах перекрестного сигнала, информации о параметрах сигнала сервиса, количеству адаптеров, которые выполняют адаптационную обработку перекрестного сигнала, и рабочим параметрам каждого адаптера. Блок контроля 22 адаптации взят для примера, чтобы пояснить процесс работы второго монитора и первого монитора; монитор 211 и монитор 210 работают вместе с блоком 22 адаптации; осуществляемый процесс является следующим.

Монитор 211 используется, чтобы контролировать тип присоединенного блока 30 перекрестной обработки, определить информацию о параметрах выходного перекрестного сигнала и сообщить определенную информацию о параметрах перекрестного сигнала монитору 210; а также сообщить о количестве адаптеров, соединенных с монитором 211, и рабочих параметрах каждого адаптера монитору 210; монитор 211 может также контролировать процесс работы адаптеров, соединенных с монитором 211, в режиме реального времени.

Монитор 210 используется, чтобы определить параметры настройки каждого адаптера в блоке 22 адаптации, соединенном с блоком 30 перекрестной обработки, согласно информации о параметрах перекрестного сигнала, выводимого блоком 30 перекрестной обработки, информации о параметрах сигнала сервиса блока 10 обработки сервиса, общем количестве адаптеров, которые соединены с ним и монитором 211 и выполняют адаптационную обработку перекрестного сигнала, выводимого блоком 30 перекрестной обработки, и рабочих параметрах каждого адаптера. Как показано на фиг.4, блок 22 адаптации включает адаптеры 221, 222 и так далее.

Адаптеры (231, 232 и так далее) в блоке 23 адаптации соединены с блоком 31 перекрестной обработки, и реализация адаптационной обработки является такой же, как в блоке 30 перекрестной обработки.

Другими словами: каждый адаптер (221, 222, 231 или 232 и т.д.) соединяется с монитором 210 или монитором (211 или 212 и т.д.), после этого монитор 210 определяет параметры настройки и уведомляет каждый монитор (211, 212 и т.д.) об определенных параметрах настройки адаптеров (222, 232 и т.д.), соединенных с каждым монитором (211, 212 и т.д.), мониторы (211, 212 и т.д.) записывают параметры настройки в адаптеры (222, 232 и т.д.), соединенные с мониторами непосредственно; и/или монитор 210 записывает параметры настройки адаптеров (221, 231 и т.д.), соединенных с монитором 210 непосредственно, в соответствующие адаптеры (221, 231 и так далее). Например, на фиг.4 монитор 210 записывает определенные параметры настройки адаптеров 221 и 231 в соответствующие адаптеры и уведомляет монитор 211 об определенных параметрах настройки адаптера 222, монитор 211 записывает параметры в адаптер 222 и уведомляет монитор 212 об определенных параметрах настройки адаптера 232, и монитор 212 записывает параметры в адаптер 232.

Блок 22 адаптации может также включать по меньшей мере один адаптер (221, 222 и так далее), и блок 23 адаптации может также включать по меньшей мере один адаптер (231, 232 и так далее).

Адаптеры (221, 222 и так далее) используются, чтобы использовать их собственные предварительно сконфигурированные параметры настройки для выполнения адаптационной обработки перекрестного сигнала.

Когда блок адаптации (22 или 23 и так далее) включает более чем один адаптер, более чем один адаптер (221, 222 или 231, 232 и т.д.), включенные в блок адаптации (22 или 23 и т.д.), соединены последовательно. Возьмем для примера блок 22 адаптации, перекрестный сигнал проходит через каждый адаптер (222, 221 и так далее) поочередно, и каждый адаптер (222, 221 и так далее) использует свои собственные предварительно сконфигурированные параметры настройки, чтобы выполнить настройку адаптации для принятого сигнала и наконец получить сигнал сервиса; при этом адаптер (такой как 222), непосредственно соединенный с блоком 30 перекрестной обработки, принимает перекрестно обработанный перекрестный сигнал и получает соответствующую информацию о параметрах, использует свои собственные предварительно сконфигурированные параметры настройки, чтобы выполнить настройку адаптации для принятого перекрестного сигнала; другие адаптеры (такой как 221 и т.д.) принимают перекрестный сигнал, адаптивно обработанный предыдущим адаптером 222, используют свои собственные предварительно сконфигурированные параметры настройки, чтобы выполнить настройку адаптации для принятого и адаптивно обработанного перекрестного сигналу; и адаптер (такой как 221), непосредственно соединенный с блоком обработки сервиса, передает адаптивно обработанный сигнал сервиса блоку 10 обработки сервиса.

Адаптер (221, 222, 231, 232 и т.д.) включает контроллер записи, буфер и контроллер считывания.

Контроллер записи используется, чтобы принять перекрестный сигнал, перекрестно обработанный блоком перекрестной обработки, или перекрестный сигнал, адаптивно обработанный предыдущим адаптером, и записать сигнал в буфер;

буфер используется, чтобы кэшировать перекрестный сигнал или перекрестный сигнал, адаптивно обработанный предыдущим адаптером;

контроллер считывания используется, чтобы определить величину временной компенсации сигнала, кэшированного в буфер, согласно сконфигурированным параметрам настройки, управлять считыванием сигнала, кэшированного в буфер, согласно величине временной компенсации, чтобы задержать сигнал, кэшированный в буфер, и отправить задержанный сигнал следующему адаптеру или блоку обработки сервиса.

Фиг.5 является схемой конкретной структуры системы адаптации блока перекрестной обработки, где в качестве примера используются два типа блоков перекрестной обработки и один блок обработки сервиса
