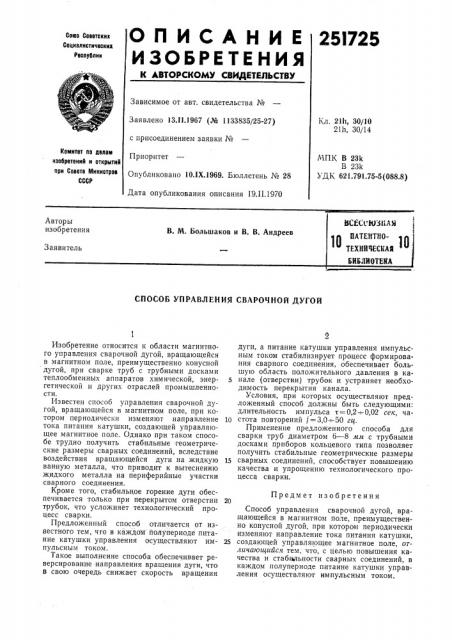

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

251725

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 13.11.1967 (№ 1133835/25-27) с присоединением заявки №

Приоритет

Опубликовано 10.1Х.1969. Бюллетень № 28

Дата опубликования описания 1Э.П.1970

Кл. 21h, 30/10

21h, 30/14

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК В 23k

В 23k

УДК 621.791.75-5(088.8) СПОСОБ УПРАВЛЕНИЯ СВАРОЧНОЙ ДУГОЙ

Изобретение относится к области магнитного управления сварочной дугой, вращающейся в магнитном поле, преимущественно конусной дугой, при сварке труб с трубными досками теплообменных аппаратов химической, энергетической и других отраслей промышленности.

Известен способ управления сварочной дугой, вращающейся в магнитном поле, при котором периодически изменяют направление тока питания катушки, создающей управляющее магнитное поле. Однако при таком способе трудно получить стабильные геометрические размеры сварных соединений, вследствие воздействия вращающейся дуги на жидкую ванную металла, что приводит к вытеснению жидкого металла на периферийные участки сварного соединения.

Кроме того, стабильное горение дуги обеспечивается только при перекрытом отверстии трубок, что усложняет технологический процесс сварки.

Предложенный способ отличается от известного тем, что в каждом полупериоде питание катушки управления осуществляют импульсным током.

Такое выполнение способа обеспечивает реверсирование направления вращения дуги, что в свою очередь снижает скорость вращения дуги, а питание катушки управления импульсным током стабилизирует процесс формирования сварного соединения, обеспечивает большую область положительного давления в канале (отверстии) трубок и устраняет необходимость перекрытия канала.

Условия, при которых осуществляют предложенный способ должны быть следующими: длительность импульса т=0,2 —:0,02 сек, ча10 стота повторений /=3,0 —:50 ги.

Применение предложенного способа для сварки труб диаметром 6 — 8 мм с трубными досками приборов кольцевого типа позволяет получить стабильные геометрические размеры

15 сварных соединений, способствует повышению качества и упрощению технологического процесса сварки.

Предмет изобретения

Способ управления сварочной дугой, вращающейся в матнитном поле, преимущественно конусной дугой, при котором периодически изменяют направление тока питания катушки, 25 создающей управляющее магнитное поле, отличшощийся тем, что, с целью повышения качества и стабщтьности сварных соединений, в каждом полупериоде питание катушки управления осуществляют импульсным током.
