Щелочеустойчивое стекло

Щелочеустойчивое стекло

Иллюстрации

Показать все

Реферат



25I787

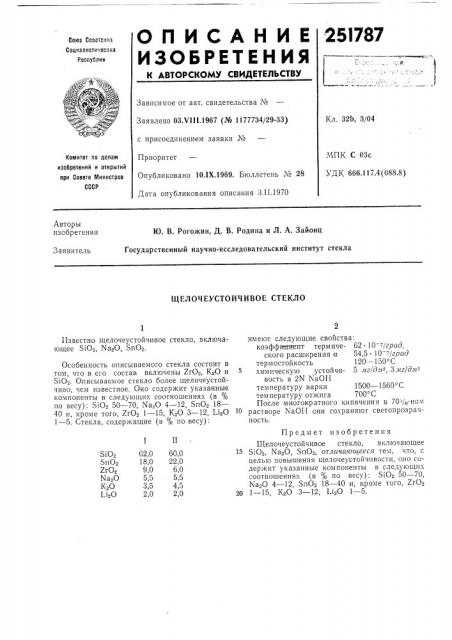

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сока Советскиз

Социалистическиз

Республик

Зависимое от авт. свидетельства ¹

Кл. 325, 3/04

Заявлено ОЗ.V I I I.1967 (№ 1177734/29-33) с присоединением заявки №

Приоритет

Опубликовано 10.1Х.1969. Бюллетень ¹ 28

Дата опубликования описания 3.11,1970

МПК C 03с

УДК 666.117.4 (088.8) Комитет по делам изобретений и открытий лри Совете Министров

СССР

Авторы изобретеняи

Ю. В. Рогожин, Д. В. Родина и Л. А. Зайонц

Государственный научно-исследовательский институт стекла

Заявитель

ЩЕЛОЧЕУСТОЙЧИВОЕ СТЕКЛО

Известно щелочеустойчивое стекло, включающее SiO, NaO, $п02.

Особенность описываемого стекла состоит в том, что в его состав включены ХгОз, К20 и

$10з. Описываемое стекло более щелочеустойчиво, чем известное. Оно содержит у.казанные компоненты в следующих соотношениях (в с/с по весу): Si02 50 — 70, Na O 4 — 12, Sn02 18—

40 и, кроме того, Zr02 1 — 15, К20 3 — 12, 1 40

1 — 5. Стекла, содержащие (в % по весу):

1 II

S>0z

SnO

ZrO2

Na2O

КзО

140

62,0 60,0

18,0 22,0

9,0 6,0

5,5 5,5

3,5 4 5

2,0 2,0 имеют следующие свойства: коэффициент термиче- 62 10 /град, ского расширения а 54,5 10 /град термостойкость 120 — 150 С химическую устойчи- 5 иг/да -, 3 лг/длз вость в 2N NаОН температуру варки 1500 — 1560 С температуру отжига 700 С

После многократного кипячения в 70 /с-ном растворе KaOI- они сохраняют светопрозрачность.

Предмет изобретения

IЦелочеустойчивое стекло, включающее

SiO, Na2O, SnO2, отличаюшееся тем, что, с целью повышения щелочеустойчивости, оно содержит указанные компоненты в следующих соотношениях (в % по весу): SiOq 50 — 70, Ха20 4 — 12, $п02 18 — 40 и, кроме того, ZrOq

20 1 — 15, КвО 3 — 12, ? 120 1 — 5.
