Корреляция регистраций, исходящих из устройства

Корреляция регистраций, исходящих из устройства

Иллюстрации

Показать все

Реферат

Родственные заявки на изобретение

Настоящая заявка на патент притязает на приоритет предварительной заявки на патент США № 61/087,538, озаглавленной "Correlating IMS Registrations Originating from a Single UE", поданной 8 августа 2008 г., которая в явном виде включена в данный документ посредством ссылки в полном объеме.

УРОВЕНЬ ТЕХНИКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

Область техники, к которой относится изобретение

Настоящее изобретение, в общем, относится к области связи. В частности, оно относится к управлению ресурсами регистрации во множестве сеансов связи.

Уровень техники

В широких масштабах развернуты системы беспроводной связи для предоставления услуг связи различных типов (например, речевой связи, обмена данными, мультимедийных услуг и т.д.) многочисленным абонентам. Поскольку имеет место быстрый рост потребностей в услугах высокоскоростной передачи данных и передачи мультимедийной информации, то настоятельно требуется реализация эффективных и надежных систем связи с улучшенными рабочими характеристиками.

Множество услуг и приложений могут быть сделаны доступными для абонентов системы беспроводной связи. Услуги (например, потоковая передача видеоинформации, потоковая передача музыки и новостные каналы) и приложения (например, онлайн игры) могут требовать регистрации абонента системы беспроводной связи в сервере или у поставщика таких услуг и приложений. Например, абонент может захотеть осуществить доступ к каналу потоковой передачи видеоинформации. Для доступа к каналу потоковой передачи видеоинформации абонент может предоставить идентификатор, который может позволить серверу в системе беспроводной связи определить, может ли абонент осуществлять доступ к каналу потоковой передачи видеоинформации. В другом примере абонент может зарегистрироваться в сервере перед тем, как сыграть в онлайн игру. От абонента может потребоваться регистрация в сервере или у поставщика услуг для каждой услуги или для каждого приложения, которые он использует. Множество регистраций может влиять на функционирование и/или на ширину полосы частот системы беспроводной связи. Желательна корректировка способа, которым абоненты выполняют множество регистраций, для минимизации влияния на функционирование и/или на ширину полосы частот системы беспроводной связи.

КРАТКОЕ ИЗЛОЖЕНИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

В одном из вариантов осуществления настоящего изобретения предложено устройство беспроводной связи, способное работать в системе связи. Это устройство беспроводной связи содержит схему регистрации, сконфигурированную для получения первого идентификатора, содержащего первую идентифицирующую часть и вторую идентифицирующую часть. Первый идентификатор используют при предварительной регистрации. Схема регистрации дополнительно сконфигурирована для получения второго идентификатора. Второй идентификатор содержит, по меньшей мере, одну из первой и второй идентифицирующих частей и дополнительно содержит третью идентифицирующую часть. Второй идентификатор используют при дополнительной регистрации. Устройство беспроводной связи дополнительно содержит приемник, сконфигурированный для приема, по меньшей мере, одних из следующих данных: речевых данных, видеоданных и мультимедийных данных, и передатчик, сконфигурированный для передачи первого идентификатора и второго идентификатора в сетевой сервер.

В другом варианте осуществления настоящего изобретения предложено устройство беспроводной связи, способное работать в системе связи. Это устройство беспроводной связи содержит средство получения первого идентификатора, содержащего первую идентифицирующую часть и вторую идентифицирующую часть. Первый идентификатор используют при предварительной регистрации. Устройство беспроводной связи дополнительно содержит средство получения второго идентификатора. Второй идентификатор содержит, по меньшей мере, одну из первой и второй идентифицирующих частей и дополнительно содержит третью идентифицирующую часть. Второй идентификатор используют при дополнительной регистрации. Устройство беспроводной связи дополнительно содержит средство приема, по меньшей мере, одних из следующих данных: речевых данных, видеоданных и мультимедийных данных, и средство передачи первого идентификатора и второго идентификатора в сетевой сервер.

В еще одном варианте осуществления настоящего изобретения предложен способ регистрации беспроводного устройства. Способ содержит следующую операцию: получают первый идентификатор, содержащий первую идентифицирующую часть и вторую идентифицирующую часть. Первый идентификатор используют при предварительной регистрации. Способ содержит следующую дополнительную операцию: получают второй идентификатор. Второй идентификатор содержит, по меньшей мере, одну из первой и второй идентифицирующих частей и дополнительно содержит третью идентифицирующую часть. Второй идентификатор используют при дополнительной регистрации. Способ содержит следующую дополнительную операцию: передают первый идентификатор и второй идентификатор в сетевой сервер.

В еще одном варианте осуществления настоящего изобретения предложен компьютерный программный продукт, который содержит считываемый посредством компьютера носитель информации. Этот считываемый посредством компьютера носитель информации содержит код, вызывающий получение компьютером первого идентификатора, содержащего первую идентифицирующую часть и вторую идентифицирующую часть. Первый идентификатор используют при предварительной регистрации. Считываемый посредством компьютера носитель информации дополнительно содержит код, вызывающий получение компьютером второго идентификатора. Второй идентификатор содержит, по меньшей мере, одну из первой и второй идентифицирующих частей и дополнительно содержит третью идентифицирующую часть. Второй идентификатор используют при дополнительной регистрации. Считываемый посредством компьютера носитель информации дополнительно содержит код, вызывающий передачу компьютером первого идентификатора и второго идентификатора в сетевой сервер.

В одном из вариантов осуществления настоящего изобретения предложено устройство связи, способное работать в системе связи. Это устройство связи содержит схему регистрации, сконфигурированную для приема первого идентификатора, содержащего первую идентифицирующую часть и вторую идентифицирующую часть. Первый идентификатор используют при предварительной регистрации. Схема регистрации дополнительно сконфигурирована для приема второго идентификатора, содержащего третью идентифицирующую часть и четвертую идентифицирующую часть. Второй идентификатор используют при дополнительной регистрации. Схема регистрации дополнительно сконфигурирована для проверки того, что третья идентифицирующая часть содержит, по меньшей мере, одну из первой и второй идентифицирующих частей. Устройство связи дополнительно содержит передатчик, сконфигурированный для передачи данных, указывающих результат проверки.

В другом варианте осуществления настоящего изобретения предложено устройство связи, способное работать в системе связи. Это устройство связи содержит средство приема первого идентификатора, содержащего первую идентифицирующую часть и вторую идентифицирующую часть. Первый идентификатор используют при предварительной регистрации. Устройство связи дополнительно содержит средство приема второго идентификатора. Второй идентификатор содержит третью идентифицирующую часть и четвертую идентифицирующую часть. Второй идентификатор используют при дополнительной регистрации, и средство проверки того, что третья идентифицирующая часть содержит, по меньшей мере, одну из первой и второй идентифицирующих частей. Устройство беспроводной связи дополнительно содержит средство передачи данных, указывающих результат проверки.

В еще одном варианте осуществления настоящего изобретения предложен способ регистрации беспроводного устройства. Этот способ содержит следующую операцию: принимают первый идентификатор, содержащий первую идентифицирующую часть и вторую идентифицирующую часть. Первый идентификатор используют при предварительной регистрации. Способ содержит следующую дополнительную операцию: принимают второй идентификатор. Второй идентификатор содержит третью идентифицирующую часть и четвертую идентифицирующую часть. Второй идентификатор используют при дополнительной регистрации и проверяют, что третья идентифицирующая часть содержит, по меньшей мере, одну из первой и второй идентифицирующих частей. Способ содержит следующую дополнительную операцию: передают данные, указывающие результат проверки.

В еще одном варианте осуществления настоящего изобретения предложен компьютерный программный продукт, который содержит считываемый посредством компьютера носитель информации. Этот считываемый посредством компьютера носитель информации содержит код, вызывающий получение компьютером первого идентификатора, содержащего первую идентифицирующую часть и вторую идентифицирующую часть. Первый идентификатор используют при предварительной регистрации. Считываемый посредством компьютера носитель информации дополнительно содержит код, вызывающий получение компьютером второго идентификатора, содержащего третью идентифицирующую часть и четвертую идентифицирующую часть. Второй идентификатор используют при дополнительной регистрации. Считываемый посредством компьютера носитель информации дополнительно содержит код, вызывающий проверку компьютером того, что третья идентифицирующая часть содержит, по меньшей мере, одну из первой и второй идентифицирующих частей. Считываемый посредством компьютера носитель информации дополнительно содержит код, вызывающий передачу компьютером данных, указывающих результат проверки.

В одном из вариантов осуществления настоящего изобретения предложено устройство связи, способное работать в системе связи. Это устройство связи содержит приемник, сконфигурированный для приема текущего запроса на регистрацию. Текущий запрос на регистрацию содержит текущий публичный идентификатор пользователя, текущий идентификатор события и текущий идентификатор регистрации. Устройство связи дополнительно содержит схему регистрации, сконфигурированную для определения того, была ли успешной, по меньшей мере, одна предыдущая регистрация. Схема регистрации дополнительно сконфигурирована для определения того, имеется ли, по меньшей мере, один публичный идентификатор пользователя, который является иным, чем текущий публичный идентификатор пользователя. Причем этот, по меньшей мере, один публичный идентификатор пользователя поставлен в соответствие прежнему идентификатору события и прежнему идентификатору регистрации. Схема регистрации дополнительно сконфигурирована для определения того, истек ли срок действия, по меньшей мере, одной предыдущей регистрации. Схема регистрации дополнительно сконфигурирована для определения того, является ли текущий идентификатор события тем же самым, что и прежний идентификатор события. Схема регистрации дополнительно сконфигурирована для определения того, является ли текущий идентификатор регистрации тем же самым, что и прежний идентификатор регистрации. Схема регистрации дополнительно сконфигурирована для инициирования процедуры отмены регистрации, по меньшей мере, для одного ранее зарегистрированного публичного идентификатора пользователя, поставленного в соответствие прежнему идентификатору события и прежнему идентификатору регистрации.

В другом варианте осуществления настоящего изобретения предложено устройство связи, способное работать в системе связи. Это устройство связи содержит средство приема текущего запроса на регистрацию, причем этот текущий запрос на регистрацию содержит текущий публичный идентификатор пользователя, текущий идентификатор события и текущий идентификатор регистрации. Устройство связи дополнительно содержит средство определения того, была ли успешной, по меньшей мере, одна предыдущая регистрация. Устройство связи дополнительно содержит средство определения того, имеется ли, по меньшей мере, один публичный идентификатор пользователя, который является иным, чем текущий публичный идентификатор пользователя, причем этот, по меньшей мере, один публичный идентификатор пользователя поставлен в соответствие прежнему идентификатору события и прежнему идентификатору регистрации. Устройство связи дополнительно содержит средство определения того, истек ли срок действия, по меньшей мере, одной предыдущей регистрации. Устройство связи дополнительно содержит средство определения того, является ли текущий идентификатор события тем же самым, что и прежний идентификатор события. Устройство связи дополнительно содержит средство определения того, является ли текущий идентификатор регистрации тем же самым, что и прежний идентификатор регистрации. Устройство связи дополнительно содержит средство инициирования процедуры отмены регистрации, по меньшей мере, для одного ранее зарегистрированного публичного идентификатора пользователя, поставленного в соответствие прежнему идентификатору события и прежнему идентификатору регистрации.

В еще одном варианте осуществления настоящего изобретения предложен способ регистрации беспроводного устройства. Этот способ содержит следующую операцию: принимают текущий запрос на регистрацию, причем этот текущий запрос на регистрацию содержит текущий публичный идентификатор пользователя, текущий идентификатор события и текущий идентификатор регистрации. Способ содержит следующую дополнительную операцию: определяют, была ли успешной, по меньшей мере, одна предыдущая регистрация. Способ содержит следующую дополнительную операцию: определяют, имеется ли, по меньшей мере, один публичный идентификатор пользователя, который является иным, чем текущий публичный идентификатор пользователя, причем этот, по меньшей мере, один публичный идентификатор пользователя поставлен в соответствие прежнему идентификатору события и прежнему идентификатору регистрации. Способ содержит следующую дополнительную операцию: определяют, истек ли срок действия, по меньшей мере, одной предыдущей регистрации. Способ содержит следующую дополнительную операцию: определяют, является ли текущий идентификатор события тем же самым, что и прежний идентификатор события. Способ содержит следующую дополнительную операцию: определяют, является ли текущий идентификатор регистрации тем же самым, что и прежний идентификатор регистрации. Способ содержит следующую дополнительную операцию: инициируют процедуру отмены регистрации, по меньшей мере, для одного ранее зарегистрированного публичного идентификатора пользователя, поставленного в соответствие прежнему идентификатору события и прежнему идентификатору регистрации.

В еще одном варианте осуществления настоящего изобретения предложен компьютерный программный продукт, содержащий считываемый посредством компьютера носитель информации. Этот считываемый посредством компьютера носитель информации содержит код, вызывающий прием компьютером текущего запроса на регистрацию, причем этот текущий запрос на регистрацию содержит текущий публичный идентификатор пользователя, текущий идентификатор события и текущий идентификатор регистрации. Считываемый посредством компьютера носитель информации дополнительно содержит код, вызывающий определение компьютером того, была ли успешной, по меньшей мере, одна предыдущая регистрация. Считываемый посредством компьютера носитель информации дополнительно содержит код, вызывающий определение компьютером того, имеется ли, по меньшей мере, один публичный идентификатор пользователя, который является иным, чем текущий публичный идентификатор пользователя, причем этот, по меньшей мере, один публичный идентификатор пользователя поставлен в соответствие прежнему идентификатору события и прежнему идентификатору регистрации. Считываемый посредством компьютера носитель информации дополнительно содержит код, вызывающий определение компьютером того, истек ли срок действия, по меньшей мере, одной предыдущей регистрации. Считываемый посредством компьютера носитель информации дополнительно содержит код, вызывающий определение компьютером того, является ли текущий идентификатор события тем же самым, что и прежний идентификатор события. Считываемый посредством компьютера носитель информации дополнительно содержит код, вызывающий определение компьютером того, является ли текущий идентификатор регистрации тем же самым, что и прежний идентификатор регистрации. Считываемый посредством компьютера носитель информации дополнительно содержит код, вызывающий инициирование компьютером процедуры отмены регистрации, по меньшей мере, для одного ранее зарегистрированного публичного идентификатора пользователя, поставленного в соответствие прежнему идентификатору события и прежнему идентификатору регистрации.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

На Фиг. 1 проиллюстрирована система связи, которая приведена в качестве примера.

На Фиг. 2 изображена функциональная блок-схема, по меньшей мере, части системы связи из Фиг. 1.

На Фиг. 3 изображена функциональная блок-схема устройства, приведенного в качестве примера, которое может быть использовано в системе связи, показанной на Фиг. 2.

На Фиг. 4 показана диаграмма последовательности операций по обработке вызова, на которой проиллюстрированы различные передаваемые сообщения, приведенные в качестве примера, обмен которыми производят между различными объектами из Фиг. 2.

На Фиг. 5 проиллюстрированы приведенные в качестве примера личные идентификаторы, которые могут использоваться системой связи, показанной на Фиг. 2.

На Фиг. 6 изображена схема последовательности операций, на которой проиллюстрирован первый способ регистрации, приведенный в качестве примера.

На Фиг. 7 изображена схема последовательности операций, на которой проиллюстрирован второй способ регистрации, приведенный в качестве примера.

На Фиг. 8 проиллюстрированы приведенные в качестве примера идентификаторы события и регистрации, которые могут использоваться системой связи, показанной на Фиг. 2.

На Фиг. 9 изображена схема последовательности операций, на которой проиллюстрирован третий способ регистрации, приведенный в качестве примера.

На Фиг. 10 изображена схема последовательности операций, на которой проиллюстрирован четвертый способ регистрации, приведенный в качестве примера.

ПОДРОБНОЕ ОПИСАНИЕ НЕКОТОРЫХ ВАРИАНТОВ

ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

Приведенное ниже описание представлено для того, чтобы предоставить любому специалисту в данной области техники возможность реализации и использования настоящего изобретения. В приведенном ниже описании подробности изложены для пояснения. Следует понимать следующее: для специалиста со средним уровнем компетентности в данной области техники понятно, что настоящее изобретение может быть реализовано на практике без использования этих конкретных подробностей. В других случаях подробное изложение известных структур и способов не приведено, чтобы не затруднять понимание описания настоящего изобретения из-за ненужных подробностей. Таким образом, подразумевают, что настоящее изобретение не ограничено продемонстрированными вариантами его осуществления, но что ему следует предоставить самый широкий объем патентных притязаний, соответствующий раскрытым здесь принципам и признакам. Используемое здесь словосочетание "приведенный в качестве примера" означает "служащий в качестве примера, образца или иллюстрации". Любой вариант осуществления изобретения, описанный здесь как "приведенный в качестве примера", не обязательно следует истолковывать как предпочтительный или как имеющий преимущества по сравнению с другими вариантами осуществления изобретения. Термины "сети" и "системы" часто используют как взаимозаменяемые.

Описанные здесь системы и способы могут быть использованы для различных сетей беспроводной связи, таких как, например, сети множественного доступа с кодовым разделением (CDMA), сети множественного доступа с временным разделением (TDMA), сети множественного доступа с частотным разделением (FDMA), сети множественного доступа с ортогональным частотным разделением (OFDMA), сети FDMA на одной несущей (SC-FDMA) и т.д. В сети CDMA может быть реализована такая технология радиосвязи, как, например, технология Универсальной наземной радиосвязи с абонентами (UTRA), технология стандарта cdma2000 и т.д. Технология UTRA включает в себя технологию широкополосной CDMA (W-CDMA) и технологию с низкой частотой следования элементарных посылок сигнала (LCR). Стандарт cdma2000 охватывает собой стандарты IS-2000, IS-95 и IS-856. В сети TDMA может быть реализована такая технология радиосвязи, как, например, Глобальная система мобильной связи (GSM). В сети OFDMA может быть реализована такая технология радиосвязи, как, например, эволюционированная UTRA (E-UTRA), IEEE 802.11, IEEE 802.16, IEEE 802.20, Flash-OFDMA и т.д. UTRA, E-UTRA и GSM являются частью Универсальной системы мобильной связи (UMTS). Стандарт "долгосрочная эволюция" (LTE) является предстоящей версией UMTS, в котором используют E-UTRA. Стандарты UTRA, E-UTRA, GSM, UMTS и LTE описаны в документах организации, имеющей наименование "Проект о партнерстве в области систем связи третьего поколения" (3GPP). Стандарт cdma2000 описан в документах организации, имеющей наименование "Проект 2 о партнерстве в области систем связи третьего поколения" (3GPP2). Эти различные технологии и стандарты радиосвязи являются известными в данной области техники.

Терминология, связанная с различными технологиями, может меняться. Например, в зависимости от рассматриваемой технологии, термин "абонентская аппаратура" (UE), используемый в стандартах WCDMA, может иногда именоваться терминалом доступа (AT), абонентским терминалом, подвижной станцией (MS), абонентским устройством, пользовательской аппаратурой (UE) и т.д. Аналогичным образом, термин "сеть доступа" (AN), используемый в стандартах WCDMA, может иногда именоваться точкой доступа, узлом доступа (AN), узлом B (Node B), базовой станцией (BS), вышкой сотовой связи и т.д. Здесь следует отметить, что различная терминология применима к различным технологиям, когда она является подходящей.

Кроме того, в одном или в большем количестве вариантов осуществления изобретения, которые приведены в качестве примера, описанные функции могут быть реализованы аппаратными средствами, посредством программного обеспечения, аппаратно-реализованного программного обеспечения или любой их комбинации. Если эти функции реализованы посредством программного обеспечения, то они могут быть сохранены в виде одной или большего количества команд, или в виде кода на считываемом посредством компьютера носителе информации, или могут быть переданы в этом виде через него. Считываемые посредством компьютера носители информации включают в себя как компьютерные запоминающие среды, так и средства связи, в том числе, любые средства, способствующие передаче компьютерной программы из одного места в другое. Носителями для хранения информации могут являться любые существующие носители информации, к которым может осуществлять доступ компьютер. В качестве примера, не являющего ограничивающим признаком, такими считываемыми посредством компьютера носителями информации могут являться, в том числе, оперативное запоминающее устройство (RAM), постоянное запоминающее устройство (ROM), электрически стираемое программируемое постоянное запоминающее устройство (EEPROM), постоянное запоминающее устройство на компакт-диске (CD-ROM) или иное запоминающее устройство на оптических дисках, запоминающее устройство на магнитных дисках или иные запоминающие устройства на магнитных носителях, либо любая иная среда, которая может использоваться в качестве носителя или для хранения желательного программного кода в виде команд или структур данных и к которой может осуществлять доступ компьютер. Используемый здесь термин "диск" включает в себя компакт-диск (CD), лазерный диск, оптический диск, универсальный цифровой диск (DVD), гибкий диск и диск формата Blue-ray, где воспроизведение данных с дисков обычно осуществляют магнитным способом наряду с воспроизведением данных с дисков оптическим способом посредством лазеров. В объем понятия "считываемые посредством компьютера носители информации" также следует включить комбинации вышеупомянутых элементов. В одном из вариантов осуществления изобретения команды программного обеспечения могут быть переданы из веб-сайта, сервера или из иного удаленного источника с использованием коаксиального кабеля, волоконно-оптического кабеля, витой пары, цифровой абонентской линии (DSL) или технологий беспроводной связи, таких как, например, связь в инфракрасном диапазоне, радиосвязь и СВЧ-связь.

На Фиг. 1 проиллюстрирована система 100 связи, которая приведена в качестве примера. В системе 100 связи предусмотрены два абонентских устройства (UE) 104 и 108, два узла 114 и 118 доступа (AN), сеть 120 и вычислительное устройство 130. UE 104 поддерживает связь (например, путем передачи и/или приема данных) с AN 114. UE 104 может поддерживать связь с AN 114 использованиями канала 124 связи. Каналом 124 связи может являться, по меньшей мере, один из следующих каналов: канал беспроводной связи (например, канал сети WCDMA) или канал проводной связи (например, канал сети стандарта Ethernet). AN 114 соединен с сетью 120. AN 114 может быть соединен с сетью 120 с использованием, по меньшей мере, одного из следующих каналов: канала беспроводной связи или канала проводной связи. UE 108 поддерживает связь с AN 118 аналогично UE 104 и AN 118. UE 108 может поддерживать связь с AN 118 с использованием канала 128 связи. AN 118 также соединен с сетью 120, подобно AN 114. Вычислительное устройство 130 соединено с сетью 120 с использованием, по меньшей мере, одного из следующих каналов: канала беспроводной связи или канала проводной связи. В одном из вариантов осуществления изобретения система 100 связи может использоваться для передачи и/или приема данных (например, речевых, видео, звуковых, мультимедийных) между UE 104 и UE 108. Например, UE 104 может инициировать телефонный вызов UE 108. В другом варианте осуществления изобретения система 100 связи может использоваться для передачи и/или приема данных между UE 104 или UE 108 и вычислительным устройством 130. Например, UE 104 может воспроизводить потоковую музыку, предоставленную вычислительным устройством 130.

Абонентские устройства (UE) 104 и 108 могут содержать множество электронных устройств, в том числе сотовые телефоны, смартфоны, персональные цифровые информационные устройства (PDA), мультимедийные устройства и другие вычислительные устройства, но эти примеры не являются ограничивающим признаком. AN 114 и 118 могут содержать множество приемопередатчиков, в том числе узел B (Node B), базовую станцию (BS), вышку сотовой связи, фемтосоту и точку беспроводного доступа (например, маршрутизатор стандарта 802.11), но эти примеры не являются ограничивающим признаком.

Сеть 130 может содержать группу компьютеров и/или устройств, соединенных электронным способом, любого типа, в том числе, например, следующие сети: сеть Интернет, интрасети, локальные сети (LAN) или глобальные сети (WAN). Кроме того, связность сети может обеспечиваться, например, удаленным модемом, сетью стандарта Ethernet (IEEE 802.3), кольцевой сетью с маркерным доступом (IEEE 802.5), распределенным интерфейсом передачи данных по волоконно-оптическим каналам (FDDI) в асинхронном режиме передачи (ATM), беспроводной сетью стандарта Ethernet (IEEE 802.11) или Bluetooth (IEEE 802.15.1). Следует отметить, что вычислительными устройствами могут являться устройства, имеющие конфигурацию в виде настольного устройства, сервера, портативного устройства, карманного устройства, компьютерной приставки или конфигурацию любого иного желательного типа. Используемая здесь сеть 130 включает в себя такие разновидности сети как, например, сеть Интернет с общим доступом, частная сеть в рамках сети Интернет, защищенная сеть в рамках сети Интернет, частная сеть, сеть общего пользования, сеть с дополнительными услугами, интрасеть и т.п. В некоторых вариантах осуществления изобретения сеть 130 также может содержать виртуальную частную сеть (VPN).

На Фиг. 2 изображена функциональная блок-схема системы 200, на которой проиллюстрирована, по меньшей мере, часть системы 100 связи из Фиг. 1. Система 200 может предоставлять абонентскому устройству (UE) 104 мультимедийные услуги согласно стандарту Системы передачи мультимедийной информации (IMS) по протоколу сети Интернет (IP) и может использоваться для передачи данных (например, речевых данных и видеоданных) в UE 104 и из него. Стандарт IMS представляет собой стандарт для предоставления абонентским устройствам (UE), например UE 104, мультимедийных услуг на основе протокола IP. Как изложено выше, примерами мультимедийных услуг на основе протокола IP являются потоковая передача музыки и потоковая передача видеоинформации. Система 200 содержит базовую сеть (CN) 236, которая, в свою очередь, содержит собственную сеть (Home Network - HN) 212 и гостевую сеть (Visitor Network - VN) 214. HN 212 содержит, помимо прочего, сервер 238 собственных абонентов сети (HSS), запрашивающую функцию 242 управления сеансами вызовов (I-CSCF) и обслуживающую 244 функцию управления сеансами вызовов (S-CSCF). VN 214 содержит AN 114, AN 234, UE 104 и прокси-функцию 240 управления сеансами вызовов (P-CSCF).

UE 104 находится в VN 214 и поддерживает связь с AN 114 посредством сеанса 252 связи. Для сеанса 252 связи может быть использован канал проводной связи и/или канал беспроводной связи, как изложено выше применительно к Фиг. 1. UE 104 может осуществлять доступ к мультимедийным услугам посредством стандарта IMS. Для доступа к мультимедийным услугам UE 104 может предоставлять регистрационную информацию в сервер (на Фиг. 2 не показан), который может находиться в магистральной сети 230. Регистрационную информацию из UE 104 пересылают в AN 114 посредством сеанса 252 связи. Затем AN 112 пересылает эту регистрационную информацию в P-CSCF 240. AN 114 и P-CSCF 240 могут быть соединены каналом беспроводной и/или проводной связи. В одном из вариантов осуществления изобретения P-CSCF 240 может содержать прокси-сервер и может отвечать за пересылку регистрационной информации в I-CSCF 242. В другом варианте осуществления изобретения P-CSCF также может передавать данные, используемые для мультимедийной услуги на основе протокола IP, в UE 104 через AN 114. Например, музыка, передаваемая способом потоковой передачи в UE 104, может быть послана в P-CSCF 240 из HN 212, а затем P-CSCF пересылает музыку, передаваемую способом потоковой передачи, в UE 104 через AN 114.

После приема регистрационной информации, исходящей из UE 104, P-CSCF 240 может переслать регистрационную информацию из VN 214 в I-CSCF 242. P-CSCF 240 и I-CSCF 242 могут быть соединены с использованием канала проводной связи и/или канала беспроводной связи. После приема регистрационной информации из P-CSCF 240 I-CSCF 242 может установить связь с HSS 238 для проверки достоверности информации, содержащейся в регистрационной информации (например, идентификатора пользователя). Например, I-CSCF 242 может использовать регистрационную информацию, предоставленную UE 104, для определения того, может ли UE 104 осуществлять доступ к услуге потоковой передачи музыки. В другом примере HSS 238 может выполнить проверку достоверности информации, содержащейся в регистрационной информации, и передать результат проверки в I-CSCF 242. HSS 238 и I-CSCF 242 могут быть соединены с использованием интерфейса проводной и/или беспроводной связи.

После того как I-CSCF 242 выполнена проверка достоверности регистрационной информации с использованием HSS 238, I-CSCF 242 может переслать регистрационную информацию в S-CSCF 244. I-CSCF 242 и S-CSCF 244 могут быть соединены с использованием канала проводной связи и/или канала беспроводной связи. S-CSCF 244 может установить связь с магистральной сетью 230 посредством проводной и/или беспроводной связи для доступа к серверу приложений (на Фиг. 2 не показан). Сервер приложений (на Фиг. 2 не показан) может предоставить мультимедийную услугу на основе протокола IP, запрошенную UE 104. Данные для мультимедийной услуги на основе протокола IP (например, потоковая передача видеоинформации или потоковая передача музыки) передают из сервера приложений (на Фиг. 2 не показан) в S-CSCF 244, в I-CSCF 242, в P-CSCF 240 и в UE 104 через AN 114 и посредством сеанса 252 связи.

В одном из вариантов осуществления изобретения P-CSCF 240 может находиться в HN 212. В другом варианте осуществления изобретения P-CSCF 240 может находиться в VN 214, как показано на Фиг. 2. В варианте осуществления изобретения, показанном на Фиг. 2, который приведен в качестве примера, для описания установления сеансов связи, таких как, например, сеанс 252 связи, основываются на VN 214. По существу, функция P-CSCF 240 показана находящейся внутри VN 214.

Несмотря на то, что приведенный выше пример был описан применительно к стандарту IMS, такие примеры использованы в пояснительных целях и их не следует интерпретировать как ограничивающий признак. Представленные системы и способы равным образом применимы и к другим стандартам связи. В другом варианте осуществления изобретения система 200 способна обеспечивать мультимедийные услуги на основе протокола IP для UE 104, использующего другие стандарты связи.

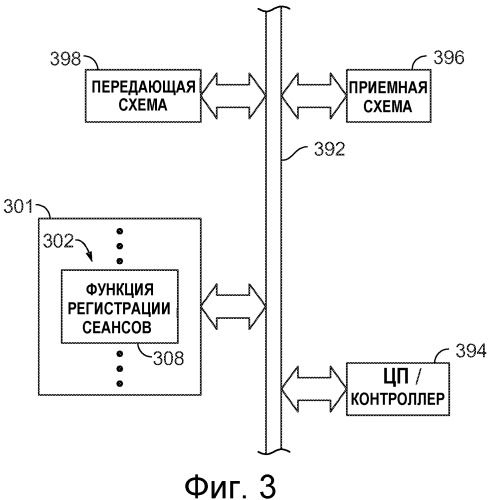

На Фиг. 3 изображена функциональная блок-схема устройства 300, приведенного в качестве примера, которое может быть использовано в системе связи, показанной на Фиг. 2. Устройство 300 может содержать UE, которым является, например, UE 104, или любой из объектов инфраструктуры, например, сервер приложений, P-CSCF 240, HSS 238, I-CSCF 242 и/или S-CSCF 244. Устройство 300 может быть создано и встроено различным образом, например, в виде устройства беспроводной связи или сервера.

В этом варианте осуществления изобретения устройство 300 содержит функцию 308 регистрации сеансов, которая находится в запоминающем устройстве 301. В одном из вариантов осуществления изобретения функция 308 регистрации сеансов может получать регистрационную информацию (например, личные идентификаторы пользователей, публичные идентификаторы пользователей, идентификаторы события и идентификаторы регистрации), используемые при предварительной регистрации, и может генерировать и/или получать новую регистрационную информацию (например, личный идентификатор ID2, показанный на Фиг. 5, или идентификатор события/идентификатор ID2 регистрации, показанный на Фиг. 8). Функция регистрации сеансов может использовать способы регистрации, показанные на Фиг. 6 и Фиг. 9. В другом варианте осуществления изобретения функция 308 регистрации сеансов может получать регистрационную информацию (например, личный идентификатор ID2, показанный на Фиг. 5, или идентификатор события/идентификатор ID2 регистрации, показанный на Фиг. 8) и может определять, основана ли регистрация на старой регистрационной информации, использованной при предыдущей регистрации (которой является, например, личный идентификатор ID1, показанный на Фиг. 5). Функция регистрации сеансов может использовать способы регистрации, показанные на Фиг. 7 и Фиг. 10.

Устройство 300 дополнительно содержит центральный процессор (ЦП)/контроллер 394, приемную схему 396 и передающую схему 398, все из которых связаны друг с другом посредством центральной шины 392 данных. Запоминающее устройство 301 может содержать набор модулей и/или команд, которые в целом обозначены номером позиции 302. В одном из вариантов осуществления изобретения функция 308 управления сеансами находится в запоминающем устройстве 301. В другом варианте осуществления изобретения (не показанном на Фиг. 3) функция 308 управления сеансами может содержать схему, которая может быть соединена с центральной шиной 392 данных. В еще одном варианте осуществления изобретения функция 308 управления сеансами может представлять собой комбинацию обоих элементов: программного обеспечения (например, программных команд), находящегося в запоминающем устройстве 301, и аппаратных средств (например, электронной схемы).

Запоминающее устройство 301 может содержать набор модулей и/или команд, которые в целом обозначены номером позиции 302. В этом варианте осуществления изобретения модули/команды могут содержать, помимо прочего, функцию 308
