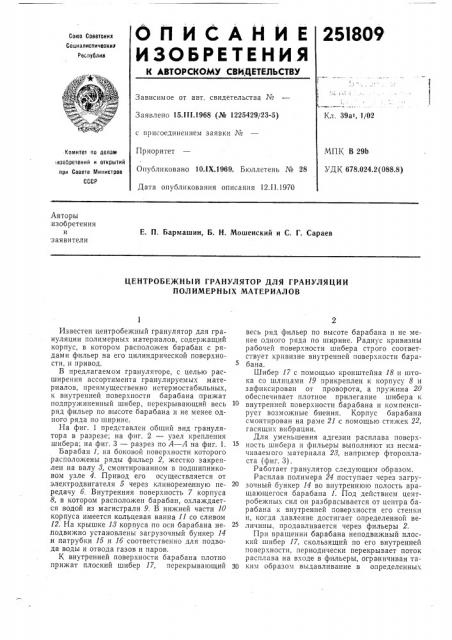

О Il И С А Н И Е 251809

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистическими

Республик

Зависимое от авт. свидетельства №

Заявлено 15.1П.1968 (№ 1225429/23-5) с присоединением заявки ¹

Приоритет

Опубликовано 10. IX.1969. Бюллетень № 28

Дата опубликования описания 12.11.1970

Кл. 39ат, 1/02

МПК В 29Ь

УДК 678,024.2(088.8) Комитет по делом изайретений и открытий.при Совете Министров

СССР

Авторы изобретения и заявители

Е. П, Бармашин, Б. Н. Мошенский и С, Г. Сараев

ЦЕНТРОБЕЖНЫЙ ГРАНУЛЯТОР ДЛЯ ГРАНУЛЯЦИИ

ПОЛИМЕРНЪ|Х МАТЕРИАЛОВ

Известен центробежный гранулятор для грануляции полимерных материалов, содержащий корпус, в котором расположен барабан с рядами фильер на его цилиндрической поверхности, и привод.

В предлагаемом грануляторе, с целью расширения ассортимента гранулируемых материалов, преимущественно нетермостабильных, к внутренней поверхности барабана прижат подпружиненный шибер, перекрывающий весь ряд фильер по высоте барабана и не менее одного ряда по ширине.

На фиг. 1 представлен общий вид гранулятора в разрезе; на фиг. 2 — узел крепления шибера; на фиг. 3 — разрез по А — А на фиг. 1.

Барабан 1, на боковой поверхности которого расположены ряды фильер 2, жестко закреплен на валу 8, смонтированном в подшипниковом узле 4. Привод его осуществляется от электродвигателя 5 через клиноременную передачу б. Внутренняя поверхность 7 корпуса

8, в котором расположен барабан, охлаждается водой из магистрали 9. В нижней части 10 корпуса имеется кольцевая ванна 11 со сливом

12. На крышке 18 корпуса по оси барабана неподвижно установлены загрузочный бункер 14 и патрубки 15 и 1б соответственно для подвода воды и отвода газов и паров.

К внутренней поверхности барабана плотно прижат плоский шибер 17, перекрывающий весь ряд фильер по высоте барабана и не менее одного ряда по ширине. Радиус кривизны рабочей поверхности шибера строго соответствует кривизне внутренней поверхности барабана.

Шибер 17 с помощью кронштейна 18 и штока со шлицами 19 прикреплен к корпусу 8 и зафиксирован от проворота, а пружина 20 обеспечивает плотное прилегание шибера к внутренней поверхности барабана и компенсирует возможные биения. Корпус барабана смонтирован на раме 21 с помощью стяжек 22, гасящих вибрации.

Для уменьшения адгезии расплава поверхность шибера и фильеры выполняют из несмачиваемого материала 28, например фторопласта (фиг. 3).

Работает гранулятор следующим образом.

Расплав полимера 24 поступает через загрузочный бункер 14 во внутреннюю полость вращающегося барабана 1. Под действием центробежных сил он разбрасывается от центра барабана к внутренней поверхности его стенки и, когда давление достигает определенной величины, продавливается через фильеры 2.

При вращении барабана неподвижный плоский шибер 17, скользящий по его внутренней поверхности, периодически перекрывает поток расплава на входе в фильеры, ограничивая та30 ким образом выдавливание в определенных

251809

77 72 ф 70

9 иг. 1 интервалах, обеспечивающих получение ка.пель.

Отсеченный в каналах фильер расплав отрывается в виде капель и переносится центробежными силами и силами инерции к охлаждающей поверхности 7. Здесь капли отверждаются и смываются потоком воды в кольцевую ванну 11, а затем через слив 12 уносятся водой на сушки и упаковку.

Предлагаемое устройство позволяет достичь высокой производительности при сравнительно малых энергетических затратах и низкой металлоемкости. Кроме того, грануляция в нем происходит без длительного механического и термического воздействия на полимер, что расширяет возможность гранулирования нетермостаоильных и чувствительных к механодеструкции материалов, Предмет изобретения

Центробежный гранулятор для грануляции полимерных материалов, содержащий корпус, в котором расположен барабан с рядами фильер на его цилиндрической поверхности, и привод, отличающийся тем, что, с целью расширения ассортимента транулируемых материалов, преимущественно нетермостабильных, к внутренней поверхности барабана прижат подпружиненный шибер, перекрывающий весь ряд фильер по высоте барабана и не менее одного ряда по ширине.

17
