Реферат



25I8) 5

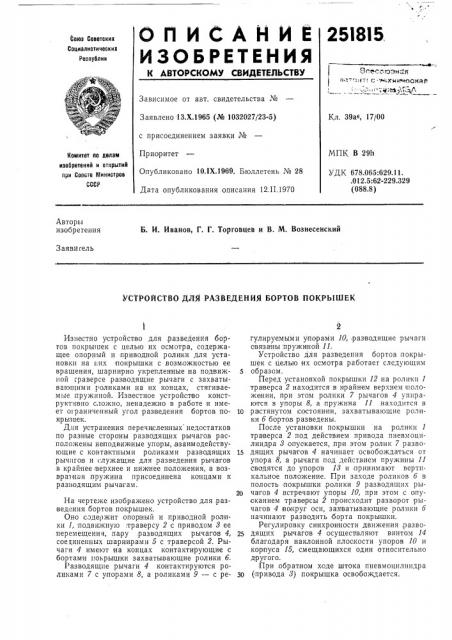

ОПИСАЙИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Ооесс,озн н

Зависимое от авт. свидетельства №

Заявлено 13.Х.1965 (№ 1032027/23-5) Кл. 39ас, 17/00 с присоединением заявки №

Приоритет

МПК В 2911

Комитет по делам изобретений и открытий прн Сосете Министров

СССР

Опубликовано 10.1Х.1969, Вюллетень № 28

Дата опубликования описания 12.11.1970

УДК 678.065:629.11. .012.5:62-229.329 (088.8) Авторы изобретения

Б. И. Иванов, Г. Г. Торговцев и В. М. Вознесенский

Заяви гель о СТРОЙСТВО ДЛЯ РАЗВЕДЕНИЯ БОРТОВ ПОКРЫШЕК

Изпестно устройство для,разведения бортов покрышек с целью их осмотра, содержащее опорный и приводной ролики для установки на тгих покрышки с возможностью ее вращения, шарнирно укрепленные на подвиж- 5 пой граверсе .разводящие рычаги с захватывающими роликами на их концах, стягиваемые пружиной. Известное у стройство конструктивно сложно, ненадежно в работе и имеет ограниченный угол разведения бортов по- 10 крышек.

Для устранения перечисленных недостатков по разовые стороны разводящих рычагов расположены неподвижные упоры,,взаи модействующие с контактными роликами разводящих 1S ры иго в и служащие для разведения рычагов в крайнее верхнее и нижнее положения, а возвратная, пружина присоединена концами к р азнод я щим р ы ч ага м.

На чертеже изображено устройство для .разведения бортов покрышек.

Оно содержит опорный и приводной ролики 1, подвижную:траверсу 2 с приводом 8 ее перемещения, пару .разводящих рычагов 4, 25 соединенных шарнирами 5 с траверсой 2. Рычаги 4 имеют на концах контактирующие с бортам и покрьппки захватььвающие ролики б.

Разводящие рычаги 4 контактируются роликами 7 с упорами 8, а роликами 9 — с ре- 30 гулируегмыми упорами 10, раз водящие рычаги связаны пружиной 11.

Устройство для разведения бортов покрышек с целью их осмотра работает следующим образом.

Перед установкой покрышки 12 на ролики 1 траверса 2 находится .в крайнем верхнем положении, при этом ролики 7 рычагов 4 упираются в упоры 8, а,пружина 11 находится в растянутом состоянии, захватывающие ролики б бортов разведены.

После установки покрышки на ролики 1 траверса 2 под действием привода пневмоцплиндра 8 опус кается,.при этом ролик 7 разводящих рычагов 4 начинает освобождаться от упора 8, а рычаги под действием пружины 11 сводятся до упоров 18 и принимают вертикальное положение. При заходе роликов б в полость покрышки, ролики 9 разводящих рычагов 4 .встречают упоры 10, при этом с опусканием травер сы 2 происходит разворот рычагов 4 вокруг оси, захватывающие ролики б начинают разводить борта покрышки.

Регулировку синхронности движения,разводящих рычагов 4 осуществляют винтом 14 благодаря наклонной плоскости упоров 10 и кор пуса 15, смещающихся один относительно другого.

При обратном ходе штока пневмоцилиндра (привода 8) покрышка освобождается.

251815

Предмет изобретения

Составитель А, Перевертов

Редактор Л. К. Ушакова Техред А. А. Камышникова Корректор С. М. СигаА

Заказ 124i9 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Устройство для разведения бортов покрышек, содержащее опорный и приводной ролики для установки на них,покрышки и шарнирно укрепленные на подвижной траверсе разводящие рычаги с захватывающими роликами на их концах, стягиваемые пружиной, отличающееся тем, что, с целью упрощения конструкции и повышения степени разведения бортов покрышки, с обеих сторон, разводящих

5 рычагов расположены неподвижные упоры, взаимодействующие с контактными роликами, укрепленными на разводящих рычагах,
