Пачка для курительных изделий и соответствующая картонная заготовка

Пачка для курительных изделий и соответствующая картонная заготовка

Иллюстрации

Показать все

Реферат

Настоящее изобретение относится к пачке для курительных изделий, в частности сигарет, и заготовке, позволяющей изготовить такую пачку.

Обычная пачка для сигарет имеет форму прямоугольного параллелепипеда, вытянутого вдоль продольной оси, и содержит вмещающий корпус и закрывающий корпус, шарнирно прикрепленный к вмещающему корпусу.

Вмещающий корпус содержит переднюю стенку, заднюю стенку, две боковые стенки и нижнюю стенку, а закрывающий корпус содержит переднюю сторону, заднюю сторону, две боковые стороны и верхнюю сторону, причем шарнир расположен между задней стенкой вмещающего корпуса и задней стороной закрывающего корпуса.

Пользователи ценят такие пачки за их жесткость, позволяющую исключить повреждение сигарет даже при ударах или хранении пачки в кармане или сумке потребителя.

Пачки указанного типа получают из жесткой картонной заготовки.

Заготовка имеет предварительно ослабленные линии сгиба, по которым ее складывают для получения пачки.

В последнее время возникла тенденция модернизации обычных пачек с откидным закрывающим корпусом, вызванная желанием склонить пользователей к выбору пачки, имеющей определенный внешний вид, по сравнению с пачками более обычного вида. Таким образом, изготовители сигарет испытывают необходимость в изменении внешнего вида пачки, позволяющем сделать пачку оригинальной и более привлекательной для потребителя.

С этой целью была изготовлена пачка, в которой длина передней стороны закрывающего корпуса, измеренная вдоль продольной оси, больше или равна длине передней стенки вмещающего корпуса.

Следовательно, в такой пачке длина боковых сторон закрывающего корпуса, измеренная вдоль продольной оси, больше, чем длина боковых сторон крышки обычного типа.

Пачки такого типа описаны, например, в патентных документах WO 2004/065235, WO 2009/020383, DE-A-2334190 и ЕР-А-0764594.

В частности, в DE-A-2334190 раскрыта пачка, содержащая вмещающий корпус для вмещения курительных изделий и закрывающий корпус, соединенный с вмещающим корпусом посредством шарнира, расположенного на одном конце в верхней части вмещающего корпуса. Закрывающий корпус включает переднюю сторону и пару боковых сторон, противоположных друг другу и отходящих от противоположных краев передней стороны. Боковые стороны представляют собой простые стенки из картона, передняя сторона включает наружную стенку и внутреннюю стенку, которые приклеены друг к другу для увеличения жесткости передней стороны.

В ЕР-А-0764594 раскрыта жесткая пачка для сигарет, имеющая шарнирно присоединенную крышку. Эта пачка содержит чашеобразный корпус и чашеобразную крышку, которая шарнирно соединена с верхней открытой частью корпуса таким образом, что может поворачиваться между открытым и закрытым положениями, соответственно закрывая и открывая корпус. Корпус имеет переднюю стенку, две боковые стенки, соединенные с передней стенкой посредством двух соединительных стенок, имеющих округлое поперечное сечение с радиусом округления, который примерно в полтора раза больше радиуса обычной сигареты.

Недостаток описанных пачек состоит в том, что боковые стороны закрывающего корпуса имеют тенденцию выгибаться наружу, т.е. не сохраняют плоскостность, создавая проблемы при открывании и закрывании закрывающего корпуса и ухудшая внешний вид пачки.

Такое искривление боковых поверхностей является следствием реакции картона на простое складывание, которому его подвергают.

В частности, увеличение размера боковых сторон приводит к увеличению расстояния между линиями сгиба, по которым они сложены, и это расстояние вызывает искривление картона даже при умеренной реакции материала.

Задачей настоящего изобретения является улучшение пачки для курительных изделий, в частности для сигарет, и соответствующей заготовки, которую можно применять для получения такой пачки.

Другой задачей настоящего изобретения является создание пачки для курительных изделий, в частности для сигарет, с закрывающим корпусом, более жестким, чем в известных пачках.

Еще одной задачей настоящего изобретения является получение жесткой пачки для курительных изделий, содержащей закрывающий корпус с боковыми сторонами, более жесткими, чем в известных пачках.

Другой задачей настоящего изобретения является создание пачки для курительных изделий, в частности для сигарет, имеющей увеличенную поверхность, пригодную для размещения сообщений для потребителя, рекламных объявлений и т.п.

Следующей задачей настоящего изобретения является создание пачки для курительных изделий, в частности для сигарет, имеющей привлекательный внешний вид.

В соответствии с первым аспектом настоящего изобретения предложена пачка для курительных изделий, в частности для сигарет, в соответствии с независимым п. 1 прилагаемой формулы изобретения.

Настоящее изобретение позволяет получить пачку для курительных изделий, содержащую закрывающий корпус, более жесткий, чем в известных пачках.

В действительности, фиксирующие части, прикрепленные, в частности приклеенные, к внутренней поверхности передней стороны, предотвращают и, по существу, исключают тенденцию боковых сторон выгибаться наружу, сохраняя эти стороны, по существу, прямолинейными.

Кроме того, поскольку эти боковые стороны образованы, по меньшей мере частично, внутренней и наружной стенками, они являются более жесткими, таким образом, улучшая как внешнюю привлекательность пачки, так и простоту в обращении закрывающего корпуса.

Усиленная жесткость боковых сторон по сравнению с боковыми сторонами известных пачек позволяет также увеличить, по сравнению с известными пачками, размер передней стороны по сравнению с передней стенкой вмещающего корпуса, таким образом, позволяя увеличить поверхность, пригодную для размещения сообщений для потребителя, таких как рекламные объявления и т.п.

В частности, такие сообщения могут быть предварительно напечатаны на фиксирующих частях, которые, в соответствии с одним из вариантов осуществления изобретения, могут значительно увеличить общую ширину внутренней поверхности.

В соответствии со вторым аспектом настоящего изобретения предложена картонная заготовка в соответствии с независимым пунктом 31 прилагаемой формулы изобретения.

Картонная заготовка, предложенная в соответствии со вторым аспектом изобретения, позволяет легко получить пачку в соответствии с первым аспектом изобретения на обычных машинах, поскольку эта заготовка имеет наружный контур, подобный наружному контуру обычных заготовок.

Лучше понять и осуществить настоящее изобретение позволят прилагаемые чертежи, на которых в виде неограничивающих примеров представлены некоторые варианты осуществления изобретения.

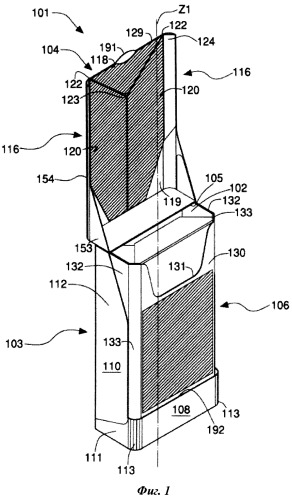

На фиг. 1 представлен общий вид спереди первого варианта выполнения пачки для курительных изделий в соответствии с настоящим изобретением в открытом положении.

На фиг. 2 представлен общий вид спереди пачки по фиг. 1 в закрытом положении.

На фиг. 3 представлен вид сбоку пачки по фиг. 1 в открытом положении.

На фиг. 4 представлен увеличенный фрагмент поперечного разреза закрывающего корпуса пачки по фиг. 1.

На фиг. 5 представлен фрагмент по фиг. 4 одного из вариантов закрывающего корпуса пачки по фиг. 1.

На фиг. 6 представлен фрагмент по фиг. 4 другого варианта закрывающего корпуса пачки по фиг. 1.

На фиг. 7 представлен вид сверху картонной заготовки для получения пачки по фиг. 1.

На фиг. 8 представлен вид сверху внутренней рамки для получения внутренней оболочки пачки по фиг. 1.

На фиг. 9 представлен вид по фиг. 1 первого варианта пачки по фиг.1.

На фиг. 10 представлен увеличенный фрагмент по фиг. 9.

На фиг. 11 представлен вид сверху заготовки для получения пачки по фиг. 9.

На фиг. 12 представлен вид по фиг. 1 пачки второго варианта пачки по фиг. 1.

На фиг. 13 представлен вид по фиг. 2 пачки по фиг. 12.

На фиг. 14 представлен вид по фиг. 3 третьего варианта пачки по фиг. 1.

На фиг. 15 представлен вид сверху картонной заготовки для получения пачки по фиг. 12.

На фиг. 16 представлен вид по фиг. 1 пачки по фиг. 14.

На фиг. 17 представлен вид сверху картонной заготовки для получения пачки по фиг. 14.

На фиг. 18 представлен вид по фиг. 1 четвертого варианта пачки по фиг. 1.

На фиг. 19 представлен вид по фиг. 3 пачки по фиг. 18.

На фиг. 19bis представлен вид сбоку пачки по фиг. 18 в закрытом положении.

На фиг. 20 представлен вид по фиг. 3 пятого варианта пачки по фиг. 1.

На фиг. 21 представлен вид по фиг. 1 пачки в соответствии со вторым вариантом осуществления настоящего изобретения.

На фиг. 22 представлен вид по фиг. 2 пачки по фиг. 21.

На фиг. 23 представлен увеличенный фрагмент поперечного разреза закрывающего корпуса пачки по фиг. 21.

На фиг. 24 представлен фрагмент по фиг. 23 варианта закрывающего корпуса пачки по фиг. 21.

На фиг. 25 представлен фрагмент по фиг. 23 другого варианта закрывающего корпуса пачки по фиг. 21.

На фиг. 26-28 представлены общие виды внутренней оболочки пачки по фиг. 21.

На фиг. 29 представлен вид по фиг. 7 картонной заготовки для получения пачки по фиг. 21.

На фиг. 30 представлен вид по фиг. 8 внутренней рамки для получения внутренней оболочки по фиг. 26-28.

На фиг. 31 представлен вид по фиг. 2 пачки в соответствии с третьим вариантом осуществления настоящего изобретения.

На фиг. 32 представлен вид сбоку пачки по фиг. 31 в закрытом положении.

На фиг. 33 представлен вид по фиг. 1 пачки по фиг. 31.

На фиг. 34 представлен поперечный разрез главного корпуса, заключенного в пачку по фиг. 31.

На фиг. 35 представлен первый поперечный разрез пачки по фиг. 31.

На фиг. 36 представлен увеличенный фрагмент по фиг. 35.

На фиг. 37 представлен второй поперечный разрез пачки по фиг. 31.

На фиг. 38 представлен увеличенный фрагмент по фиг. 37.

На фиг. 39 представлен вид по фиг. 7 картонной заготовки для получения пачки по фиг. 31.

На фиг. 40 представлен вид по фиг. 8 внутренней рамки для внутренней оболочки пачки по фиг. 31.

На фиг. 41 представлен вид по фиг. 1 пачки в соответствии с четвертым вариантом осуществления настоящего изобретения.

На фиг. 42 представлен вид по фиг. 3 пачки по фиг. 41.

На фиг. 43-45 представлены другие общие виды пачки по фиг. 41.

На фиг. 46 представлен вид сбоку пачки по фиг. 41 в закрытом положении.

На фиг. 47 представлен вид по фиг. 7 картонной заготовки для получения пачки по фиг. 41.

На фиг. 48 представлен вид по фиг. 8 внутренней рамки для внутренней оболочки пачки по фиг. 41.

На фиг. 1-3 представлена первая пачка 101 в соответствии с настоящим изобретением.

Первая пачка 101 выполнена с возможностью вмещения курительных изделий, в частности сигарет (не показаны).

Первая пачка 101, являющаяся пачкой жесткого типа, имеет, по существу, форму прямоугольного параллелепипеда и вытянута вдоль первой продольной оси Z1.

Первая пачка 101, изготовленная, например, из жесткого картона, выполнена с возможностью вмещения упорядоченной группы сигарет, обернутых во внутреннюю обертку 102, и содержит вмещающий корпус 103, который может вмещать сигареты, и закрывающий корпус 104, или крышку, которая может быть открыта или закрыта, обеспечивая доступ к сигаретам.

В частности, закрывающий корпус 104 выполнен с возможностью перемещения между открытым положением (фиг. 1 и 3) и закрытым положением (фиг. 2) путем поворота вокруг шарнира 105.

Вмещающий корпус 103 содержит нижнюю стенку 107 и верхнюю стенку 190, противоположную нижней стенке 107 (фиг. 3).

В частности, размер верхней стенки 190, измеренный в плоскости, перпендикулярной первой оси Z1, меньше, чем размер нижней стенки 107.

Нижняя стенка 107 и верхняя стенка 190 соединены задней стенкой 109. Иными словами, нижняя стенка 107 и верхняя стенка 190 отходят от противоположных сторон задней стенки 109.

От нижней стенки 107 отходит передняя стенка 108, противоположная задней стенке 109, причем размер задней стенки 109, измеренный в плоскости, параллельной первой оси Z1, больше, чем размер передней стенки 108 (фиг. 3).

Между передней стенкой 108 и задней стенкой 109 расположены две боковые стенки 110, размер каждой из которых меньше, чем размер передней стенки 108 и задней стенки 109.

Каждая из боковых стенок 110 содержит меньшую часть 111, имеющую, по существу, трапецеидальную форму, и большую часть 112, также имеющую, по существу, трапецеидальную форму, причем длина меньшей части 111, измеренная в плоскости, параллельной первой оси Z1, меньше, чем длина большей части 112.

В частности, меньшая часть 111 отходит от передней стенки 108, а большая часть 112 отходит от задней стенки 109, и меньшая часть 111 прикреплена, в частности приклеена, поверх большей части 112. Иными словами, меньшая часть 111 частично покрывает большую часть 112.

Меньшие части 111 соединены с передней стенкой 108 изогнутыми частями 113, в частности скругленными частями.

В соответствии с одним из вариантов осуществления изобретения (не показан) вместо изогнутых частей 113 предусмотрены плоские фаски.

Закрывающий корпус 104 содержит верхнюю сторону 114, которая в закрытом положении противоположна нижней стенке 107, и между верхней стороной 114 и верхней стенкой 190 образован шарнир 105.

С верхней стороной 114 соединена передняя сторона 115, длина которой, измеренная в плоскости, параллельной первой оси Z1, больше, чем длина передней стенки 108.

Передняя сторона 115 содержит концевую часть 118, имеющую, например, по существу, треугольную форму, сложенную под углом 180° и прикрепленную, в частности приклеенную, к внутренней поверхности 119 передней стороны 115, причем концевая часть 118 упрочняет переднюю сторону 115.

От передней стороны 115 отходят две боковые стороны 116. Боковые стороны 116 содержат, соответственно, расширенные части 153, имеющие, например, по существу, треугольную форму и прилежащие к верхней стороне 114. Боковые стороны 116 содержат также, соответственно, вытянутые, например скругленные, части 154, расположенные между передней стороной 115 и расширенными частями 153 и соединяющие указанную сторону с указанными частями. Каждая из боковых сторон 116 содержит также фиксирующую часть 120, соединенную с соответствующей вытянутой частью 154 на стороне, противоположной соответствующей расширенной части 153, и прикрепленную, в частности приклеенную, к внутренней поверхности 119.

Фиксирующие части 120, имеющие, например, форму неправильного пятиугольника, содержат, соответственно, первые края 121 и вторые края 122, соединенные с первыми краями 121, причем первые края 121 и вторые края 122 при закрытом положении первой пачки 101 проходят, соответственно, по существу, параллельно и перпендикулярно первой оси Z1.

В частности, первые края 121 примыкают друг к другу, а вторые края 122, образующие конфигурацию «V», расположены рядом с третьими краями 123 концевой части 118. Таким образом, фиксирующие части 120 проходят, по существу, по всей ширине закрывающего корпуса 104.

Кроме того, фиксирующие части 120 содержат, соответственно, другие вторые края 122', противоположные вторым краям 122. Другие вторые края 122', являющиеся прямолинейными, прилегают к внутренней поверхности верхней стороны 114. Таким образом, фиксирующие части 120 проходят, по существу, по всей длине передней стороны 115.

В соответствии с одним из вариантов осуществления настоящего изобретения (не показан), другие вторые края 122' являются криволинейными и, прилегая друг к другу, образуют профиль типа «крыло чайки».

Кроме того, в соответствии с этим вариантом осуществления изобретения, другие вторые края 122' могут быть расположены на некотором расстоянии от внутренней поверхности верхней стороны 114.

Каждая из боковых сторон 116 содержит элемент 124 жесткости (фиг. 4). Элементы 124 жесткости расположены между соответствующими вытянутыми частями 154 и соответствующими фиксирующими элементами 120, Кроме того, длина элементов 124 жесткости, измеренная в плоскости, параллельной первой оси Z1 при закрытом положении первой пачки 101, меньше, чем длина вытянутых частей 154.

В соответствии с одним из вариантов осуществления изобретения (не показано) длина элементов 124 жесткости, измеренная в плоскости, параллельной первой оси Z1 при закрытом положении первой пачки 101, по существу, равна длине вытянутых частей 154.

Как уже было сказано, элементы 124 жесткости соединяют вытянутые части 154 с фиксирующими частями 120, причем вытянутые части 154 и элементы 124 жесткости ограничивают, соответственно, продольные зазоры 126, проходящие при закрытом положении первой пачки 101, по существу, параллельно первой оси Z1 (фиг. 4).

Это приводит к тому, что каждая из боковых сторон 116 образована, по меньшей мере, частично, одной наружной вытянутой частью 154 и одним внутренним элементом 124 жесткости.

Концевая часть 118 и фиксирующие части 120 могут быть снабжены зонами печати, обозначенными штриховой линией, содержащими надписи, изображения или другую информацию, предназначенную для потребителя.

В первой пачке 101 в соответствии с вариантом осуществления по фиг. 5 вытянутые элементы 154 являются плоскими и расположены под углом α, составляющим приблизительно 135° по отношению к передней стороне 115.

В этом варианте зазоры 126 ограничены элементами 124 жесткости, вытянутыми частями 154 и внутренней поверхностью 119.

В первой пачке 101 в соответствии с другим вариантом осуществления по фиг. 6 вытянутые элементы 154 являются плоскими и расположены под углом α, составляющим приблизительно 90° по отношению к передней стороне 115. В этом варианте зазоры 126 также ограничены элементами 124 жесткости, вытянутыми частями 154 и внутренней поверхностью 119.

Первая пачка 101 содержит также закрывающее крылышко 191, соединенное с передней стороной 115, выступающее относительно нижнего края 129 передней стороны 115 и расположенное, по существу, в центральной зоне этого нижнего края.

Ниже будет объяснено назначение закрывающего крылышка 191. Когда первая пачка 101 находится в закрытом положении, представленном на фиг.2, передняя сторона 115 закрывающего корпуса 104 прилегает к передней стенке 108 вмещающего корпуса 103 и, по существу, находится в одной плоскости с этой стенкой. Аналогично боковые стороны 116 прилегают к соответствующим боковым стенкам 110.

Кроме того, первая пачка 101 содержит внутреннюю оболочку 106, расположенную внутри вмещающего корпуса 103 и частично представленную на фиг. 1.

Как уже было сказано, внутренняя оболочка 106 вмещает группу сигарет, обернутых во внутреннюю обертку 102, причем внутренняя обертка 102 содержит лист станиоля или металлической фольги.

Внутренняя обертка 102 является оберткой известного типа и не имеет существенных отличий по сравнению с внутренними обертками, применяемыми в обычных пачках для сигарет.

Внутренняя оболочка 106 содержит главную стенку 130, которая может быть снабжена зонами печати, обозначенными штриховой линией, которые содержат, например, надписи, изображения или другую информацию, предназначенную для потребителя.

Главная стенка 130 ограничена U-образным верхним контуром 131. С главной стенкой 130 соединены две меньшие стенки 132, от каждой из которых отходит вспомогательная стенка (не показана).

Меньшие стенки 132 поперечно содержат внутреннюю обертку 102, а второстепенные стенки сложены позади внутренней обертки 102 таким образом, что прилегают друг к другу.

Внутренняя оболочка 106 содержит также две плоские фаски 133, расположенные под углом, составляющим, например, приблизительно 135° по отношению к главной стенке 130, которые соединяют главную стенку 130 с меньшими стенками 132.

Между главной стенкой 130 внутренней оболочки 106 и передней стенкой 108 вмещающего корпуса 103 образуется вмещающий карман 192, выполненный с возможностью приема и удержания закрывающего крылышка 191 при закрытом положении первой пачки 101. В частности, вмещающий карман 192 расположен между средней частью передней стенки 108 и соответствующей средней частью главной стенки 130, обращенной к передней стенке 108. При применении закрывающее крылышко 191 и вмещающий карман 192 взаимодействуют, удерживая первую пачку 101 в закрытом положении.

Внутренняя оболочка 106 содержит также нижний клапан (не показан), соединенный с главной стенкой 130 и ограниченный периметром, дополняющим верхний контур 131. Нижний клапан сложен под внутренней оберткой 102. Внутренняя оболочка 106 расположена внутри вмещающего корпуса 103 и прикреплена к задней стенке 109 вмещающего корпуса 103.

В частности, на внутреннюю поверхность задней стенки 109 могут быть нанесены одна или более клеевых точек, позволяющих приклеить заднюю стенку 109 к обеим вспомогательным стенкам. Это обеспечивает удержание внутренней оболочки 106 в закрытом положении вокруг внутренней обертки 102.

Первую пачку 101 можно применять как обычную пачку для сигарет.

Таким образом, пользователь может открыть первую пачку 101 путем поворота закрывающего корпуса 104 вокруг шарнира 105 и извлечь сигарету так же, как при применении обычных пачек.

Следует заметить, что когда первая пачка 101 открыта, зоны печати на фиксирующих элементах 120, на концевой части 118 и на главной стенке 130 видны пользователю, который, таким образом, может читать надписи и смотреть на изображения, которые содержатся в зонах печати. Это обеспечивает модернизацию первой пачки 101 и увеличение пространства, доступного для размещения сообщений для потребителя.

В действительности, сообщения для потребителя и рекламные объявления могут быть напечатаны не только на наружных поверхностях вмещающего корпуса 103 и закрывающего корпуса 104, как в обычных пачках, но также в зонах печати, расположенных внутри первой пачки 101.

Чтобы закрыть первую пачку 101 после извлечения сигареты, пользователь должен повернуть закрывающий корпус 104 вокруг шарнира 105 и слегка сдвинуть закрывающий корпус 104 параллельно первой оси Z1 от передней стенки 108 вмещающего корпуса 103, чтобы упростить введение закрывающего крылышка 191 во вмещающий карман 192.

Вмещающий корпус 103 и закрывающий корпус 104 сформированы путем складывания плоской заготовки 135, изготовленной, например, из картона, проходящей вдоль первой продольной оси симметрии Х1.

Заготовка 135, представленная на фиг.7, содержит первую часть 136, предназначенную для формирования вмещающего корпуса 103, и вторую часть 137, предназначенную для формирования закрывающего корпуса 104.

Первая часть 136 и вторая часть 137 соединены по заданной линии 138 сгиба, предназначенной для создания в первой пачке 101 шарнира 105. Заданная линия 138 сгиба может содержать сгиб или быть образована множеством прорезей, разделенных точками соединения.

Заготовка 135 содержит первую главную панель 139, предназначенную для получения задней стенки 109 вмещающего корпуса 103.

Первая поперечная панель 140 и вторая поперечная панель 141 расположены на противоположных концах первой главной панели 139, таким образом, что первая поперечная панель 140, первая главная панель 139 и вторая поперечная панель 141 расположены последовательно вдоль первой оси симметрии Х1.

Первая поперечная панель 140 и вторая поперечная панель 141 предназначены для формирования, соответственно, нижней стенки 107 и верхней стенки 190 вмещающего корпуса 103.

С первой поперечной панелью 140 соединена третья поперечная панель 142, предназначенная для формирования передней стенки 108 вмещающего корпуса 103, а со второй поперечной панелью 141 соединена другая вторая поперечная панель 193, предназначенная для формирования верхней стороны 114 закрывающего корпуса 104.

Между другой второй поперечной панелью 193 и второй поперечной панелью 141 выполнена заданная линия 138 сгиба.

С другой второй поперечной панелью 193 соединена вторая главная панель 143, предназначенная для формирования передней стороны 115 закрывающего корпуса 104. Со второй главной панелью 143, в свою очередь, соединен элемент 144 жесткости, выполненный с возможностью складывания под углом 180° для упрочнения передней части закрывающего корпуса 104 и предназначенный для формирования концевой части 118 закрывающего корпуса 104.

Третья поперечная панель 142, первая поперечная панель 140, первая главная панель 139, вторая поперечная панель 141, другая вторая поперечная панель 193, вторая главная панель 143 и элемент 144 жесткости соединены по соответствующим поперечным сгибам 145, проходящим поперечно, в частности перпендикулярно, первой оси симметрии Х1.

Заготовка 135 содержит также С-образную прорезь 194, повернутую на 90°, предназначенную для формирования после складывания заготовки закрывающего крылышка 191.

В частности, прорезь 194 выполнена рядом со средней зоной поперечного сгиба 145, отделяющего элемент 144 жесткости от второй главной панели 143.

Заготовка 135 содержит также две промежуточные панели 180, расположенные по сторонам второй главной панели 143 и предназначенные для формирования изогнутых вытянутых частей 154 закрывающего корпуса 104.

Промежуточные панели 180 содержат первые линии 151 разреза.

Первые линии 151 разреза, по существу параллельные первой оси симметрии Х1, расположены рядом друг с другом и обеспечивают складывание промежуточных панелей 180.

В соответствии с одним из вариантов осуществления настоящего изобретения (не показан) промежуточные панели 180 не имеют первых прорезных линий 151, и между промежуточными панелями 180 и второй главной панелью 143 имеются продольные сгибы.

Заготовка 135 содержит также две первые внутренние панели 146, расположенные по сторонам промежуточных панелей 180 и предназначенные для формирования элементов 124 жесткости закрывающего корпуса 104.

Между промежуточными панелями 180 и первыми внутренними панелями 146 имеются первые продольные сгибы 150, проходящие, по существу, параллельно первой оси симметрии Х1.

Заготовка 135 содержит также две первые наружные панели 149, расположенные по сторонам первых внутренних панелей 146 и отделенные от последних вторыми продольными сгибами 152, проходящими, по существу, параллельно первой оси симметрии Х1, причем первые наружные панели 149 предназначены для формирования фиксирующих частей 120.

Таким образом, первые внутренние панели 146 ограничены первыми и вторыми продольными сгибами 150, 152.

Заготовка 135 содержит также две вторые внутренние панели 147, расположенные между промежуточными панелями 180, первыми внутренними панелями 146 и первыми наружными панелями 149 и предназначенные для формирования расширенных частей 153 закрывающего корпуса 104.

Каждая из вторых внутренних панелей 147 отделена от соответствующей первой внутренней панели 146 и первой наружной панели 149 наклонной прорезью 148.

По сторонам другой второй поперечной панели 193 выступают первые крылышки 155, выполненные с возможностью складывания вовнутрь другой второй поперечной панели 193 и приклеивания ко вторым внутренним панелям 147 для придания жесткости расширенным частям 153.

В частности, между первыми крылышками 155 и другой второй поперечной панелью 193 имеются третьи продольные сгибы 156, проходящие, по существу, параллельно первой оси симметрии Х1.

Заготовка 135 содержит также две вторые наружные панели 157, расположенные по сторонам первой главной панели 139 и отделенные от последней продольными сгибами 158, проходящими, по существу, параллельно первой оси симметрии Х1.

В частности, вторые наружные панели 157 предназначены для формирования больших частей 112 боковых стенок 110 вмещающего корпуса 103.

С концами вторых наружных панелей 157 соединены вторые крылышки 159, выполненные с возможностью складывания вовнутрь вторых наружных панелей 157 и приклеивания к первой поперечной панели 140 для придания жесткости нижней стенке 107.

Другие вторые крылышки 195 соединены с противоположными концами вторых наружных панелей 157 напротив крылышек 195. Другие вторые крылышки 195 выполнены с возможностью складывания вовнутрь вторых наружных панелей 157 и приклеивания ко второй поперечной панели 141 для придания жесткости верхней стенке 190.

По сторонам третьей поперечной панели 142 выступают третьи крылышки 160, выполненные с возможностью складывания вовнутрь третьей поперечной панели 142 и приклеивания ко второй наружной панели 157 для формирования меньших частей 111 боковых стенок 110 вмещающего корпуса 103.

В частности, между третьими крылышками 160 и третьей поперечной панелью 142 имеются соединительные панели 181, предназначенные для формирования изогнутых частей 113.

Соединительные панели 181 содержат вторые линии 161 разреза. Вторые линии 161 разреза, по существу параллельные первой оси симметрии Х1, расположены рядом друг с другом и обеспечивают складывание соединительных панелей 181.

В соответствии с одним из вариантом осуществления настоящего изобретения (не показан) соединительные панели 181 не содержат вторых линий 161 разреза и ограничены двумя продольными сгибами.

После нанесения клеящего вещества заготовку 135 складывают в обычной последовательности, поскольку заготовка 135 не содержит дополнительных панелей по сравнению с обычными заготовками. Следовательно, заготовку 135 можно обрабатывать на обычной машине для изготовления жестких сигаретных пачек.

На фиг. 8 представлена внутренняя рамка 163, которую можно применять для формирования внутренней оболочки 106.

Внутренняя рамка 163 может быть изготовлена из картона, возможно соединенного с металлическим листом, например с алюминием.

Внутренняя рамка 163 может быть сформирована на упаковочной машине из рулонного материала, вырезанного ножом, имеющим U-образный профиль, соответствующий верхнему поперечному профилю 164 и нижнему поперечному профилю 165 внутренней рамки 163.

На внутренней рамке 163 при помощи соответствующих резцов получены также две наружные линии 167 ослабления и две промежуточные линии 168 ослабления, причем наружные линии 167 ослабления выполнены снаружи от внутренних линий 166 ослабления.

Поперечная линия 169 ослабления, расположенная поперечно по отношению к внутренним, промежуточным и наружным линиям 166, 168 и 167 ослабления, выполнена в нижней части внутренней рамки 163.

Между внутренними линиями 166 ослабления и поперечной линией 169 ослабления образована основная панель 170, предназначенная для формирования главной стенки 130 внутренней оболочки 106.

По сторонам основной панели 170 имеются две боковые панели 171, каждая из которых расположена между внутренней линией 166 ослабления и промежуточной линией 168 ослабления. Каждая из боковых панелей 171 предназначена для формирования фаски 133 внутренней оболочки 106.

По сторонам боковых панелей 171 имеются две промежуточные панели 172, каждая из которых расположена между промежуточной линией 168 ослабления и наружной линией 167 ослабления.

Каждая из промежуточных панелей 172 предназначена для формирования меньшей стенки 132 внутренней оболочки 106.

С наружных сторон промежуточных панелей 172 имеются две краевые панели 173, каждая из которых соединена с соответствующей промежуточной панелью 172 по наружной линии 167 ослабления. Краевые панели 173 складывают вовнутрь внутренней обертки 102 для формирования вспомогательных стенок.

Таким образом, внутренняя рамка 163 после складывания окружает внутреннюю оболочку 106 с четырех сторон.

Между поперечной линией 169 ослабления и нижним поперечным профилем 165 образована концевая панель 174, выполненная с возможностью складывания под внутренней оберткой 102 для получения нижнего клапана.

В процессе упаковки внутреннюю рамку 163 складывают вокруг внутренней обертки 102 и приклеивают к ней при помощи клеевых точек, расположенных так же, как на обычных внутренних рамках.

Внутренняя рамка 163 может быть сложена вокруг внутренней обертки 102 при помощи узла складывания, аналогичного применяемому для обычных внутренних рамок.

Затем вмещающий корпус 103 и закрывающий корпус 104 формируют путем складывания заготовки 135 вокруг внутренней оболочки 106.

Из приведенного выше описания ясно, что первая пачка 101 может быть изготовлена при помощи упаковочных машин, по существу, не отличающихся от существующих.

На фиг. 9 и 10 позицией 101а представлен первый вариант первой пачки 101 для курительных изделий в соответствии с настоящим изобретением. Элементы пачки 101а, аналогичные элементам первой пачки 101, обозначены теми же ссылочными позициями и не описаны здесь для краткости.

В частности, пачка 101а вместо закрывающего крылышка 191 содержит два закрывающих крылышка 128. Каждое из закрывающих крылышек 128 включено в элемент 124 жесткости и выступает относительно нижнего края 129 передней стороны 115.

Кроме того, вместо вмещающего кармана 192 пачка 101а содержит два кармана 134, каждый из которых предназначен для приема соответствующего закрывающего крылышка 128 при закрытом положении пачки 101а.

В частности, каждый из карманов 134 образован между фаской 133 и изогнутой частью 113.

При применении закрывающие крылышки 128 и карманы 134 взаимодействуют, удерживая пачку 101а в закрытом положении.

Чтобы закрыть пачку 101а после извлечения сигареты, пользователь должен повернуть закрывающий корпус 104 вокруг шарнира 105 и слегка сдвинуть закрывающий корпус 104 параллельно первой оси Z1 от передней стенки 108 вмещающего корпуса 103, чтобы упростить введение закрывающих крылышек 128 во вмещающие карманы 134.

На фиг.11 позицией 135а обозначена плоская заготовка, изготовленная из картона и предназначенная для формирования пачки 101а.

Элементы заготовки 135а, аналогичные элементам заготовки 135, обозначены теми же ссылочными позициями и не описаны здесь для краткости.

В отличие от заготовки 135, заготовка 135а не содержит прорези 194 и вместо нее содержит выступающие элементы 162, имеющие, например, скругленный профиль и предназначенные для формирования закрывающих крылышек 128.

В частности, каждый из выступающих элементов 162 включен в соответствующую первую внутреннюю панель 146 и расположен на ее конце.

На фиг.12 и 13 позицией 101b обозначен второй вариант первой пачки 101 для курительных изделий в соответствии с настоящим изобретением. Элементы пачки 101b, аналогичные элементам первой пачки 101, обозначены теми же ссылочными позициями и не описаны здесь для краткости.

В частности, пачка 101b не содержит верхней стенки 190, и шарнир 105 расположен между верхней стороной 114 и задней стенкой 109.

На фиг.15 позицией 135b обозначена плоская заготовка, изготовленная из картона и предназначенная для формирования пачки 101b. Элементы заготовки 135b, аналогичные элементам заготовки 135, обозначены теми же ссылочными позициями и не описаны здесь для краткости.

В отличие от заготовки 135, заготовка 135b не содержит других вторых крылышек 195.

Кроме того, в заготовке 135b, не имеющей другой второй поперечной панели 193, вторая поперечная панель 141 расположена между первой главной панелью 139 и второй главной панелью 143 и предназначена для формирования верхней стороны 114 закрывающего корпуса 104.

На фиг.14 и 16 позицией 101с обозначен третий вариант пачки 101 для курительных изделий в соответствии с настоящим изобретением. Элементы пачки 101с, аналогичные элементам первой пачки 101, обозначены теми же ссылочными позициями и не описаны здесь для краткости.

В частности, пачка 101с не содержит верхней стенки 190, и шарнир 105 расположен между верхней стороной 114 и задней стенкой 109.

Кроме того, вместо закрывающего крылышка 191 пачка 101с содержит два закрывающих крылышка 128. Каждое из закрывающих крылышек 128 включено в элемент 124 жесткости и выступает относительно нижнего края 129 передней стороны 115.

Также, вместо вмещающего кармана 192 пачка 101с содержит два кармана 134, каждый из которых предназначен для приема соответствующего закрывающего крылышка 128 при закрытом положении пачки 101с.

В частности, каждый из карманов 134 образован между фаской 133 и изогнутой частью 113. При применении закрывающие крылышки 128 и карманы 134 взаимодействуют, удерживая пачку 101с в закрытом положении.

Чтобы закрыть пачку 101с после извлечения сигареты, пользователь должен повернуть закрывающий корпус 104 вокруг шарнира 105 и слегка сдвинуть закрывающий корпус 104 параллельно первой оси Z1 от передней стенки 108 вмещающего корпуса 103, чтобы упростить введение закрывающих крылышек 128 во вмещающие карманы 134.

На фиг. 17 позицией 135с обозначена плоская заготовка, изготовленная из картона и предназначенная для формирования пачки 101с.

Элементы заготовки 135с, аналогичные элементам заготовки 135, обозначены теми же ссылочными позициями и не описаны здесь для краткости.
