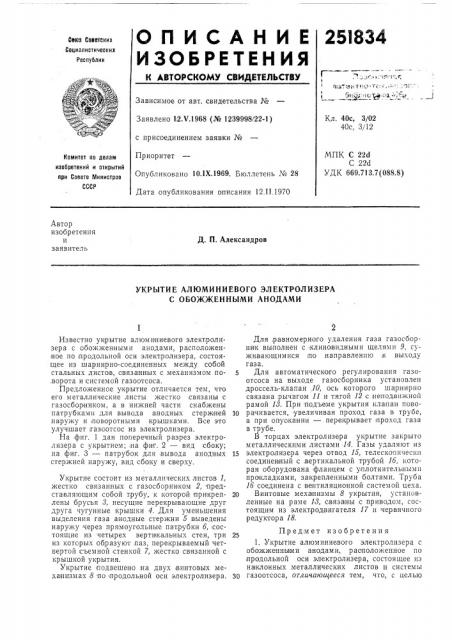

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Секта Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12.Ч.1968 (№ 1239998/22-1) с присоединением заявки №

Приоритет

Опубликовано 10,1Х.1969. Бюллетень № 28

Дата опубликования описания 12.II.1970

Кл. 40с, 3/02

40с, 3/12

МПК С 22d

С 22d

УДК 669.713.7 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения и заявитель

Д. П. Александров

УКРЫТИЕ АЛЮМИНИЕВОГО ЭЛЕКТРОЛИЗЕРА

С ОБОЖЖЕННЫМИ АНОДАМИ

Известно укрытие алюмвниевого электролизера с обожженными анодами, расположенное по продольной оси электролизера, состоящее из шарнирно-соединенных между собой стальных листов, связанных с механизмом по.ворота и,системой газоотсоса.

Предложенное укрытие отличается тем, что его металлические листы жестко .связаны с газосбор|ником, а в нижней части снабжены патрубками для вывода анодных стержней наружу и поворотными крышками. Все это улучшает газоотсос из электролизера.

На фиг. 1 дан поперечный разрез электролизера с укрытием; на фиг, 2 — вид :сбоку; на фиг. 3 — патрубок для вывода анодных стержней наружу, вид сбоку и сверху.

Укрытие;состоит из металлических листов 1, жестко связанных с газосборником 2, пре дставляющим собой трубу, к которой прикреплены брусья 8, несущие перекрывающие друг друга чугунные крышки 4. Для уменьшения выделения газа анодные стержни 5 выведены наружу через прямоугольные патр убки б, состоящие из четырех вертикальных стен, три из которых образуют .паз, перекрываемый четвертой съемной стенкой 7, жестко связанной с крышкой укрытия.

Укрытие подвешено .на двух винтовых механизмах 8 по продольной оси электролизера.

Для,равномерного удаления газа газосборник выполнен с клиновидными щелями 9, суживающимися,по направлению к выходу газа.

Для автоматического регулирования газоотсоса на выходе газосборника установлен дроссель-клапан,10, ось которого шарнирно связана .рычагом 11 и тягой 12 с,неподвижной рамо" 18. При подъеме укрытия клапан пово10 рачивается, увеличивая проход газа в трубе, а при опуокании — перекрывает проход газа в трубе.

В торцах электролизера укрытие закрыто металлическими листами 14. Газы удаляют из

15 электролизера через отвод 15, телескопическп соединенный с,вертикальной трубой 1б, которая оборудована фланцем с учплотнительными прокладками, закрепленными болтами. Труба

1б соединена с ве нтиляционной системой цеха.

2О Винтовые меха низхты 8 укрытия, установленные на раме И, связанны с приводом, состоящим из электродвигателя 17 и червячного редуктора 18.

Предмет изобретения

1. Укрытие алюминиевого электролизера с обожженны|ми анодами, расположенное по,продольной оси электролизера, состоящее из на клонных металлических листов и системы чп газоотсоса, отличающееся тем, что, с целью

25!834 повышения степени газоотсоса из электролизера, металлические листы жестко связаны,с газосборником, сблокированным с дросселькла паном, а в нижней части снабжены .патрубками для,вывода анодных стержней наружу и поворотными крышками, ша рнирнсвязанными с брусьями, прикрепленными к газосборнииу.

2. Укрытие по,п. 1, отличающееся тем, что, с целью его перемещения в вертикальном наЬ правлении, оно под вешено на винтовых механизмах, соединенных с приводом.
