Способ и система доставки и получения информации о сопряжении вторичной несущей
Иллюстрации
Изобретение относится к системам связи. Технический результат заключается в усовершенствовании передачи управляющей информации. В настоящем изобретении предложен способ передачи и получения информации о сопряжении, включающий для обусловленного абонентского оборудования (UE) обслуживающий контроллер радиосети, выполняющий конфигурирование информации о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала ячейки вторичного восходящего канала, и передающий информацию о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала для ячейки вторичного восходящего канала на нескольких несущих UE в узел В при помощи управляющей сигнализации, либо передающий информацию о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала пассивному контроллеру радиосети при помощи управляющей сигнализации, а пассивный контроллер радиосети передает информацию о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала узлу В. В изобретении дополнительно предложена система передачи и получения информации о сопряжении вторичных несущих. Изобретение реализует передачу и получение информации распределения вторичной несущей восходящего канала UE. 2 н. и 9 з.п. ф-лы, 13 ил., 11 табл.
Реферат
Область техники
Настоящее изобретение относится к способу передачи и получения информации о сопряжении вторичных несущих в радиокоммуникационной системе широкополосного доступа с кодовым разделением каналов (WCDMA) и, в частности, к способу и системе передачи и получения информации о сопряжении вторичных несущих при установке или реконфигурации радиоканала в технологии высокоскоростного нисходящего пакетного доступа с несколькими несущими.
Предпосылки изобретения
WCDMA - это система радиокоммуникации третьего поколения, в эфирном интерфейсе которой производится широкополосное расширение частотного диапазона радиосвязи с использованием мультиплексного режима множественного доступа с кодовым разделением для предоставления более высоким слоям сервиса передачи данных.
В эфирном интерфейсе WCDMA ширина полосы частот несущей равна 5 МГц и используется пара частотных диапазонов, один для восходящего канала, а другой для нисходящего канала. Сетка выделенных частотных диапазонов показана в таблице 1.
| Таблица 1 | ||
| Сетка частотных диапазонов | ||
| Диапазон рабочих частот | Частота восходящего канала UE передает, узел В принимает | Частота нисходящего канала UE принимает, узел В передает |
| I | 1920-1980 МГц | 2110-2170 МГц |
| II | 1850-1910 МГц | 1930-1990 МГц |
| III | 1710-1785 МГц | 1805-1880 МГц |
| IV | 1710-1755 МГц | 2110-2155 МГц |
| V | 824-849 МГц | 869-894 МГц |
| VI | 830-840 МГц | 875-885 МГц |
| VII | 2500-2570 МГц | 2620-2690 МГц |
| VIII | 880-915 МГц | 925-960 МГц |
| IX | 1749,9-1784,9 МГц | 1844,9-1879,9 МГц |
| X | 1710-1770 МГц | 2110-2170 МГц |
| XI | 1427,9-1452,9 МГц | 1475,9-1500,9 МГц |
| XII | 698-716 МГц | 728-746 МГц |
| XIII | 777-787 МГц | 746-756 МГц |
| XIV | 788-798 МГц | 758-768 МГц |
| XV | Зарезервирован | Зарезервирован |
| XVI | Зарезервирован | Зарезервирован |
| XVII | Зарезервирован | Зарезервирован |
| XVIII | Зарезервирован | Зарезервирован |
| XIX | 830-845 МГц | 875-890 МГц |
Частота несущей в системе универсального телекоммуникационного радиодоступа (LJTRA) представляется в виде абсолютного номера радиочастотного канала (UARFCN). Таблица определения UARFCN приведена в таблице 2.

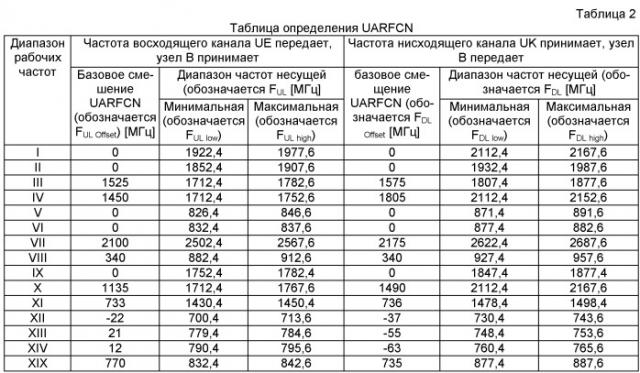

Для каждого диапазона рабочих частот значения UARFCN определяются по следующим формулам в соответствии с таблицей 2, приведенной выше:
восходящий канал: 5*(FUL-FUL_Offset), FUL_low≤FUL≤FUL_high
нисходящий канал: 5*(FDL-FDL_Offset), FDL_low≤FDL≤FDL_high
Радиоканал, представляющий собой логическое соединение между абонентским оборудованием (UE) и точкой доступа системы радиодоступа, обычно устанавливается в ходе одной или нескольких физических передач радиосигналов. В системе радиодоступа имеется по большей мере один радиоканал между UE и точкой доступа (обычно именуется ячейкой). Для идентификации радиоканала используется идентификатор радиоканала и каждый радиоканал, объединенный с UE, имеет уникальный идентификатор радиоканала.
Интерфейс взаимодействия типа В (IUB) представляет собой логический интерфейс между контроллером радиосети и узлом В. В структуре интерфейсного протокола IUB имеется два функциональных уровня: уровень радиосети и уровень транспортной сети. Протокол прикладной подсистемы узла В (NBAP), который представляет собой часть уровня радиосети, полно и точно определяет функциональное поведение узла В. Основной процесс протокола NBAP подразделяется на общий процесс и специальный процесс. Общий процесс применяется для сигнализации, независимой от обусловленного UE, имеющегося в узле В, или для запроса процесса инициализации контекста обусловленного UE, включая установление первого радиоканала этого UE и выбор пункта завершения обслуживания. Специальный процесс - это процесс, связанный с контекстом обусловленного UE. Когда контроллер радиосети закрепляет при помощи общего процесса узел обслуживания UE за обусловленным UE, вся последующая сигнализация, связанная с этим UE, происходит через выделенный порт управления этого узла с использованием выделенного процесса, в том числе добавление, сброс и реконфигурация радиоканала с этим UE.
Интерфейс взаимодействия RNC (IUR) представляет собой интерфейс, используемый контроллером радиосети для обмена сигналами и данными с другими контроллерами сети, он является связкой для взаимодействия между подсистемами радиосети. Через интерфейс IUR могут быть соединены между собой различные подсистемы радиосети, он полностью обеспечивает поддержку мобильности UE, подключенных к контроллеру радиосети через выделенный протокол прикладной подсистемы радиосети (RNSAP), включая такие функции, как хэндовер между подсистемами радиосети, управление ресурсами радиосети, синхронизация и др. Когда UE устанавливает соединение с сетью радиодоступа и генерирует мягкий хэндовер по интерфейсу IUR, используются ресурсы более чем одного контроллера радиосети. Интерфейс IUR выполняет три основных функции: управление основной мобильностью между контроллерами радиосети, сервисная процедура поддержки общего канала и сервисная процедура поддержки выделенного канала. Эти сервисные процедуры являются основными функциями интерфейса IUR, контроллеры радиосети от различных производителей обязательно должны реализовывать совместимость с этими сервисными процедурами; в противном случае соединение и взаимодействие между интерфейсами IUR невозможно вообще.
В релизе 8 проект партнерства третьего поколения (3GPP) предлагает технологию высокоскоростного нисходящего пакетного доступа с двумя несущими (DC-HSDPA) для нисходящего диапазона частот с использованием двух смежных несущих частот нисходящей связи (первичной несущей и вторичной несущей). Первичная несущая соответствует служебной ячейке высокоскоростного нисходящего канала совместного использования (HS-DSCH), а вторичная несущая соответствует вторичной служебной ячейке HS-DSCH. Первичная несущая и вторичная несущая создают соответственно как высокоскоростной разделяемый нисходящий канал (HS-PDSCH), так и высокоскоростной разделяемый канал управления (HS-SCCH), они распределяются независимо. Абонентское устройство UE, которое имеет возможность приема DC-HSDPA, может принимать данные HSDPA одновременно на первичной несущей нисходящего канала и на вспомогательной несущей нисходящего канала.
В порядке выполнения DC-HSUPA функции, как показано в таблице 3, управляющий объект радиосети закрепляет за узлом В, имеющим возможность работы с DC-HSUPA по интерфейсу Iub/Iur, информационный элемент запроса установки информации дополнительной ячейки высокоскоростного канала радиосвязи. Информационный элемент установки информации дополнительной ячейки высокоскоростного радиоканала, определенный как информация вторичной несущей нисходящего канала, содержащая в основном идентификатор высокоскоростного физического разделяемого нисходящего канала радиосвязи, идентификатор ячейки, вторичную сервисную информацию высокоскоростного разделяемого нисходящего канала и общую максимальную скорость передачи данных UE.
В релизе 9 3GPP предлагает технологию высокоскоростного восходящего пакетного доступа с двумя несущими (DC-HSUPA), которая увеличивает пропускную способность восходящего канала путем использования двух смежных несущих частот восходящей связи (первичной несущей и вторичной несущей). Первичная несущая восходящего канала и вторичная несущая восходящего канала создают соответственно E-DCH выделенный физический канал данных (Е-DPDCH) и E-DCH выделенный физический канал управления (E-DPCCH). Первичная несущая нисходящего канала и вторичная несущая нисходящего канала создают свои соответственно E-DCH канал абсолютного предоставления (E-AGCH), E-DCH канал относительного предоставления (E-RGCH) и E-DCH канал индикатора подтверждения HARQ (E-HICH). Первичная несущая восходящего канала соответствует первичной несущей нисходящего канала, а вторичная несущая восходящего канала соответствует вторичной несущей нисходящего канала. Первичные несущие и вторичные несущие независимо распределяются соответствующим образом. UE, имеющее возможность передачи DC-HSUPA, может передавать данные HSUPA одновременно на первичной несущей восходящего канала и на вторичной несущей восходящего канала.
Если одна несущая восходящего канала распределена на UE, то несущая восходящего канала - первичная несущая восходящего канала. Когда несколько несущих восходящего канала распределены на UE, то в UE имеется ячейка служебного усовершенствованного канала данных на первичной несущей восходящего канала, принимающая абсолютное предоставление от узла В, и также имеется ячейка служебного усовершенствованного канала данных на вторичной несущей восходящего канала, принимающая абсолютное предоставление от узла В. Радиочастота, передаваемая ячейкой служебного усовершенствованного канала данных, которая соответствует ячейке служебного высокоскоростного разделяемого нисходящего канала, является первичной несущей восходящего канала. Служебный высокоскоростной разделяемый нисходящий канал радиосвязи содержит все физические высокоскоростные разделяемые нисходящие каналы этого UE, так что несущая, которой соответствует радиоканал служебного высокоскоростного разделяемого нисходящего канала - это первичная несущая нисходящего канала. Ячейка служебного высокоскоростного разделяемого нисходящего канала служит для передачи и приема радиоканалов служебного высокоскоростного разделяемого нисходящего канала для определенного UE. В соответствии с определением первичной несущей восходящего канала, первичная несущая восходящего канала соответствует первичной несущей нисходящего канала.
Ячейка служебного высокоскоростного разделяемого нисходящего канала на частоте первичной несущей нисходящего канала называется первичной ячейкой нисходящего канала. Ячейка служебного E-DCH на частоте первичной несущей восходящего канала называется первичной ячейкой восходящего канала. Ячейка служебного высокоскоростного разделяемого нисходящего канала на частоте вторичной несущей нисходящего канала называется вторичной ячейкой нисходящего канала. Ячейка, в которой UE получает абсолютное предоставление от узла В на вторичной несущей частоте нисходящего канала - это ячейка вторичного служебного E-DCH, она также называется вторичной ячейкой восходящего канала. Несущая с частотой первичного нисходящего канала называется первичной несущей нисходящего канала. Несущая с частотой первичного восходящего канала называется первичной несущей восходящего канала. Несущая с частотой вторичного нисходящего канала называется вторичной несущей нисходящего канала. Несущая с частотой вторичного восходящего канала называется вторичной несущей восходящего канала.
Для обеспечения реализации функции DC-HSUPA, как показано в таблице 4, управляющий объект радиосети распределяет узлу В, имеющему возможность работы с DC-HSUPA, запрос установки информации радиоканала ячейки дополнительного усовершенствованного канала данных. Запрос установки информации радиоканала ячейки дополнительного усовершенствованного канала данных содержит обычно режим радиоканала связи многоячеечного E-DCH и информацию установки ячейки дополнительного E-DCH. Как показано в таблице 5, информация установки ячейки дополнительного E-DCH содержит дополнительную информацию установки мультиплексирования с частотным разделением (FDD) для E-DCH и информацию многоячеечного E-DCH. Дополнительная информация установки FDD для E-DCH содержит информацию выделенного физического восходящего канала, специальную информацию для установки дополнительного радиоканала E-DCH, дополнительную информацию E-DCH FDD и информацию F-DPCH. Как показано в таблице 6, специальная информация для установки дополнительного радиоканала E-DCH представляет собой дополнительную специальную информацию радиоканала E-DCH, которая означает информацию о вторичной несущей восходящего канала. Информация вторичной несущей восходящего канала содержит дополнительную запись 1 специальной информации радиоканала E-DCH и дополнительную запись 2 специальной информации радиоканала E-DCH. Дополнительная запись 1 специальной информации радиоканала E-DCH содержит идентификатор дополнительного радиоканала E-DCH, идентификатор ячейки, индикатор установки первого радиоканала, задержку распространения, начальную мощность передачи в нисходящем канале, отношение сигнал/помеха в первичном общем пилотом канале управления, смещения мощности в нисходящем канале и дополнительную специальную информацию E-DCH для управления доступом к среде передачи выделенного потока. Дополнительная запись 2 специальной информации радиоканала E-DCH представляет собой специальную информацию радиоканала многоячеечного E-DCH.
В системе восходящей связи с двумя несущими имеется только одна вторичная несущая нисходящего канала и одна вторичная несущая восходящего канала, которые могут быть сопряжены непосредственно, поскольку вторичная ячейка нисходящего канала - это вторичная ячейка восходящего канала.
С развитием технологий желательно, чтобы технология высокоскоростного пакетного доступа в нисходящем канале с несколькими несущими (которая позволяет UE передавать данные с использованием технологии высокоскоростного пакетного доступа в нисходящем канале на двух и более несущих с тем, чтобы скорость передачи данных нисходящего канала могла быть удвоена, а число соответствующих несущих восходящего канала могло быть равно от одной до четырех) внедрялась в существующие системы.
В технологии высокоскоростного пакетного доступа в нисходящем канале с несколькими несущими имеется не менее двух вторичных несущих нисходящего канала в дополнение к первичной несущей нисходящего канала, и имеется не более трех вторичных несущих нисходящего канала, а потому ячейка вторичного восходящего канала не может быть определена в соответствии с ячейкой вторичного нисходящего канала. Таким образом, вторичной несущей восходящего канала неизвестно, с какой из вторичных несущих нисходящего канала сопряжена ячейка вторичного восходящего канала. Поэтому узел В не может определить, на которой вторичной частоте нисходящего канала передать в UE информацию распределения, следовательно распределение ресурсов в системе и UE не может быть завершено.
| Таблица 5 | ||||
| Информация установки FDD дополнительного E-DCH | ||||
| Наименование информационного элемента/группы | Существование | Диапазон | Тип и ссылка информационного элемента | Семантическое описание |
| Информация восходящего канала DPCH | 1 | |||
| > Код шифрования восходящего канала | Обязательно | 9.2.2.53 | ||
| > Целевое значение отношения сигнал/помеха восходящего канала | Опционально | Величина отношения сигнал/помеха восходящего канала 9.2.1.69 | ||
| Для установки специальной информации радиоканала дополнительного E-DCH | Обязательно | 9.2.2.115 | ||
| Информация FDD дополнительного Е-DCH | Опционально | 9.2.2.112 | ||
| Часть информации выделенного физического канала | 1 | |||
| > величина частотного шага изменения мощности передачи FDD в нисходящем канале | Обязательно | 9.2.2.16 | ||
| > Ограниченное увеличение мощности | Обязательно | 9.2.20.21A | ||
| > Состояние внутреннего цикла управления мощностью нисходящего канала | Обязательно | 9.2.20.21a | ||
| > Запрос поддержки формата кванта времени F-DPCH | Опционально | 9.2.2.86 |
Краткое изложение сущности изобретения
Техническая проблема, которая должна быть решена настоящим изобретением, заключается в предложении способа передачи и получения информации о сопряжении вторичных несущих в случае, когда данные передаются и получаются при помощи двух несущих восходящего канала и трех или четырех несущих нисходящего канала, так что решается проблема, заключающаяся в том, что для обусловленного UE при наличии более чем двух несущих нисходящего канала, узел В не может принять решение, на которой из вторичных несущих нисходящего канала должна быть передана в UE информация распределения.
Для решения проблемы, указанной выше, в настоящем изобретении предлагается способ передачи и получения информации о сопряжении вторичных несущих, включающий: для обусловленного абонентского оборудования (UE), обслуживающий контроллер радиосети, выполняющий конфигурирование информации о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала для некоторой ячейки восходящего канала, и передающий информацию о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала для этой ячейки восходящего канала на нескольких несущих UE в узел В при помощи управляющей сигнализации, либо передающий информацию о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала пассивному контроллеру радиосети при помощи управляющей сигнализации, а пассивный контроллер радиосети передает информацию о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала узлу В.
Предпочтительно, способ может дополнительно характеризоваться тем, что управляющей сигнализацией является сообщение запроса установления радиоканала или сообщение подготовки реконфигурации радиоканала.
Предпочтительно, этот способ может быть дополнительно характеризован тем, что когда обслуживающий контроллер радиосети передает информацию о сопряжении узлу В при помощи управляющей сигнализации или передает информацию о сопряжении пассивному контроллеру радиосети при помощи управляющей сигнализации, а пассивный контроллер радиосети передает информацию о сопряжении в узел В, обслуживающий контроллер радиосети передает информацию о сопряжении несущей вторичного восходящего канала и несущей вторичного нисходящего канала при помощи управляющей сигнализации одним из следующих способов (а)-(d):
(а) информация о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала объединяется с идентификатором ячейки вторичного восходящего канала; идентификатор ячейки вторичного восходящего канала добавляется к информации вторичной несущей восходящего канала и/или к информации вторичной несущей нисходящего канала, передаваемой при помощи управляющей сигнализации, где идентификатор ячейки вторичного восходящего канала используется для указания, является ли ячейка ячейкой вторичного восходящего канала, и когда идентификатор ячейки вторичного восходящего канала в информации вторичной несущей восходящего канала и/или вторичной несущей нисходящего канала показывает, что эта ячейка является некоторой ячейкой вторичного восходящего канала, то вторичная несущая восходящего канала и вторичная несущая нисходящего канала ячейки, соответствующей идентификатору ячейки, содержащемуся в информации вторичной несущей восходящего канала или в информации вторичной несущей нисходящего канала, являются сопряженными вторичной несущей восходящего канала и вторичной несущей нисходящего канала;
(b) информация о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала объединяется с идентификатором радиоканала ячейки вторичного восходящего канала; идентификатор ячейки вторичного восходящего канала добавляется к информации вторичной несущей восходящего канала и/или к информации вторичной несущей нисходящего канала, где идентификатор ячейки вторичного восходящего канала используется для указания, является ли ячейка ячейкой вторичного восходящего канала, и когда идентификатор ячейки вторичного восходящего канала в информации вторичной несущей восходящего канала и/или вторичной несущей нисходящего канала показывает, что эта ячейка является некоторой ячейкой вторичного восходящего канала, то вторичная несущая восходящего канала и вторичная несущая нисходящего канала радиоканала, соответствующего идентификатору радиоканала, содержащемуся в информации вторичной несущей восходящего канала или информации вторичной несущей нисходящего канала, являются сопряженными вторичной несущей восходящего канала и вторичной несущей нисходящего канала;
(c) информация о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала связывается с информацией индикации вторичной несущей нисходящего канала вторичной ячейки восходящего канала; информация индикации вторичной несущей нисходящего канала вторичной ячейки восходящего канала добавляется к информации вторичной несущей восходящего канала, где информация индикации вторичной несущей нисходящего канала используется для указания вторичной несущей нисходящего канала; вторичная несущая нисходящего канала, указанная в информации индикации вторичной несущей нисходящего канала, внесенная в информацию вторичной несущей восходящего канала - это вторичная несущая нисходящего канала, сопряженная с вторичной несущей восходящего канала, а информация индикации вторичной несущей нисходящего канала содержит значение частоты вторичной несущей нисходящего канала или информацию идентификатора вторичной несущей нисходящего канала; и
(d) информация о значении частоты вторичной несущей восходящего канала вторичной ячейки восходящего канала добавляется к информации вторичной несущей нисходящего канала, а информация о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала объединяется с информацией о значении частоты вторичной несущей восходящего канала вторичной ячейки восходящего канала; когда информация о значении частоты вторичной несущей восходящего канала вторичной ячейки восходящего канала, переданная в информации вторичной несущей нисходящего канала, не пуста, то вторичная несущая нисходящего канала, соответствующая информации о вторичной несущей нисходящего канала, и вторичная несущая восходящего канала, соответствующая информации о значении частоты вторичной несущей восходящего канала вторичной ячейки восходящего канала, переданной в информации вторичной несущей нисходящего канала, являются сопряженными вторичной несущей нисходящего канала и вторичной несущей восходящего канала.
Предпочтительно, способ может быть дополнительно охарактеризован тем, что он дополнительно включает:
объединение информации о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала с идентификатором радиоканала или с идентификатором ячейки вторичного восходящего канала; конфигурирование вторичной несущей восходящего канала и вторичной несущей нисходящего канала, соответствующих идентификатору радиоканала или идентификатору ячейки, как сопряженных вторичной несущей восходящего канала и вторичной несущей нисходящего канала при помощи обслуживающего контроллера радиосети и пассивного контроллера радиосети, либо при помощи базовых процедур узла В.
Предпочтительно, способ может быть дополнительно охарактеризован тем, что он дополнительно включает: после получения управляющей сигнализации пассивный контроллер радиосети или узел В определяет, является ли допустимой информация о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала, переданная через управляющую сигнализацию.
Предпочтительно, способ может быть дополнительно охарактеризован тем, что он дополнительно включает: обслуживающий контроллер радиосети, передающий информацию вторичной несущей нисходящего канала в управляющей сигнализации, и передающий информацию об идентификаторе несущей в информации вторичной несущей нисходящего канала для указания, к какой из вторичных несущих нисходящего канала относится эта информация во вторичной несущей нисходящего канала, где информация об идентификаторе несущей передается с использованием информационного элемента установки радиосвязи с информацией дополнительной высокоскоростной ячейки, или с использованием недавно добавленного информационного элемента, содержащего информацию значения частоты вторичной несущей.
В настоящем изобретении дополнительно предлагается система для передачи и получения информации о сопряжении вторичных несущих, содержащая обслуживающий контроллер радиосети, сконфигурированный для того, чтобы для обусловленного абонентского оборудования (UE) конфигурировать информацию о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала для некоторой ячейки восходящего канала, и передавать информацию о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала для этой ячейки восходящего канала на нескольких несущих UE в узел В при помощи управляющей сигнализации, либо передающий информацию о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала пассивному контроллеру радиосети при помощи управляющей сигнализации, а пассивный контроллер радиосети передает информацию о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала узлу В.
Предпочтительно, эта система может дополнительно характеризоваться тем, что управляющей сигнализацией является сообщение запроса установления радиоканала или сообщение подготовки реконфигурации радиоканала.
Предпочтительно система может дополнительно характеризоваться тем, что обслуживающий контроллер радиосети сконфигурирован для передачи информации о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала при помощи управляющей сигнализации одним из следующих способов (а)-(d):
(a) информация о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала объединяется с идентификатором ячейки вторичного восходящего канала; идентификатор ячейки вторичного восходящего канала добавляется к информации вторичной несущей восходящего канала и/или к информации вторичной несущей нисходящего канала, передаваемой при помощи управляющей сигнализации, где идентификатор ячейки вторичного восходящего канала используется для указания, является ли ячейка ячейкой вторичного восходящего канала, и когда идентификатор ячейки вторичного восходящего канала в информации вторичной несущей восходящего канала и/или вторичной несущей нисходящего канала показывает, что эта ячейка является некоторой ячейкой вторичного восходящего канала, то вторичная несущая восходящего канала и вторичная несущая нисходящего канала ячейки, соответствующей идентификатору ячейки, содержащемуся в информации вторичной несущей восходящего канала или в информации вторичной несущей нисходящего канала, являются сопряженными вторичной несущей восходящего канала и вторичной несущей нисходящего канала;
(b) информация о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала объединяется с идентификатором радиоканала ячейки вторичного восходящего канала; идентификатор ячейки вторичного восходящего канала добавляется к информации вторичной несущей восходящего канала и/или к информации вторичной несущей нисходящего канала, где идентификатор ячейки вторичного восходящего канала используется для указания, является ли ячейка ячейкой вторичного восходящего канала, и когда идентификатор ячейки вторичного восходящего канала в информации вторичной несущей восходящего канала и/или вторичной несущей нисходящего канала показывает, что эта ячейка является некоторой ячейкой вторичного восходящего канала, то вторичная несущая восходящего канала и вторичная несущая нисходящего канала радиоканала, соответствующего идентификатору радиоканала, содержащемуся в информации вторичной несущей восходящего канала или информации вторичной несущей нисходящего канала, являются сопряженными вторичной несущей восходящего канала и вторичной несущей нисходящего канала;
(c) информация о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала связывается с информацией индикации вторичной несущей нисходящего канала вторичной ячейки восходящего канала; информация индикации вторичной несущей нисходящего канала вторичной ячейки восходящего канала добавляется к информации вторичной несущей восходящего канала, где информация индикации вторичной несущей нисходящего канала используется для указания вторичной несущей нисходящего канала; вторичная несущая нисходящего канала, указанная в информации индикации вторичной несущей нисходящего канала, внесенная в информацию вторичной несущей восходящего канала - это вторичная несущая нисходящего канала, сопряженная с вторичной несущей восходящего канала, а информация индикации вторичной несущей нисходящего канала содержит значение частоты вторичной несущей нисходящего канала или информацию идентификатора вторичной несущей нисходящего канала; и
(d) информация о значении частоты вторичной несущей восходящего канала вторичной ячейки восходящего канала добавляется к информации вторичной несущей нисходящего канала, а информация о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала объединяется с информацией о значении частоты вторичной несущей восходящего канала вторичной ячейки восходящего канала; когда информация о значении частоты вторичной иссушен восходящего канала вторичной ячейки восходящего канала, переданная в информации вторичной несущей нисходящего канала, не пуста, то вторичная несущая нисходящего канала, соответствующая информации о вторичной несущей нисходящего канала, и вторичная несущая восходящего канала, соответствующая информации о значении частоты вторичной несущей восходящего канала вторичной ячейки восходящего канала, переданной в информации вторичной несущей нисходящего канала, являются сопряженными вторичной несущей нисходящего канала и вторичной несущей восходящего канала.
Предпочтительно, система может быть характеризована тем, что пассивный контроллер радиосети или узел В сконфигурированы для проверки, является ли допустимой информация о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала, полученная через управляющую сигнализацию.
Предпочтительно, система может быть дополнительно охарактеризована тем, что обслуживающий контроллер радиосети дополнительно сконфигурирован для передачи информации вторичной несущей нисходящего канала в управляющей сигнализации, и передающий информацию об идентификаторе несущей в информации вторичной несущей нисходящего канала для указания, к какой из вторичных несущих нисходящего канала относится эта информация о вторичной несущей нисходящего канала, причем информация об идентификаторе несущей передается с использованием информационного элемента установки радиосвязи с информацией дополнительной высокоскоростной ячейки, или с использованием вновь добавленного информационного элемента, содержащего информацию значения частоты вторичной несущей.
В конечном итоге, настоящее изобретение предлагает способ передачи и получения информации о сопряжении вторичных несущих. В этом способе для определенного UE контроллер радиосети конфигурирует идентификатор несущей и информацию о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала, и передает информацию о сопряжении несущих восходящего и нисходящего каналов в узел В таким образом, что узел В может получить информацию о сопряжении вторичных несущих для разрешения проблемы передачи и получения информации распределения вторичной несущей восходящего канала для UE.
Краткое описание чертежей
Фиг.1 изображает блок-схему для обусловленной несущей в соответствии с первым вариантом осуществления изобретения.
Фиг.2 изображает блок-схему специальной процедуры обработки в соответствии с первым вариантом осуществления изобретения.
Фиг.3 изображает блок-схему специальной процедуры обработки в соответствии со вторым вариантом осуществления изобретения.
Фиг.4 изображает блок-схему для обусловленной несущей в соответствии с третьим вариантом осуществления изобретения.
Фиг.5 изображает блок-схему специальной процедуры обработки в соответствии с третьим вариантом осуществления изобретения.
Фиг.6 изображает блок-схему специальной процедуры обработки в соответствии с четвертым вариантом осуществления изобретения.
Фиг.7 изображает блок-схему для обусловленной несущей в соответствии с пятым вариантом осуществления изобретения.
Фиг.8 изображает блок-схему специальной процедуры обработки в соответствии с пятым вариантом осуществления изобретения.
Фиг.9 изображает блок-схему специальной процедуры обработки в соответствии с шестым вариантом осуществления изобретения.
Фиг.10 изображает блок-схему специальной процедуры обработки в соответствии с седьмым вариантом осуществления изобретения.
Фиг.11 изображает блок-схему для обусловленной несущей в соответствии с восьмым вариантом осуществления изобретения.
Фиг.12 изображает блок-схему специальной процедуры обработки в соответствии с восьмым вариантом осуществления изобретения.
Фиг.13 изображает блок-схему специальной процедуры обработки в соответствии с девятым вариантом осуществления изобретения.
Предпочтительные варианты осуществления настоящего изобретения
Реализация технической идеи изобретения более подробно описывается ниже, совместно с прилагаемыми чертежами и вариантами осуществления.
В настоящем изобретении предлагается способ передачи и получения информации о сопряжении вторичных несущих в случае, когда данные передаются при помощи двух несущих восходящего канала и трех или четырех несущих нисходящего канала. В этом способе для обусловленного UE контроллер радиосети конфигурирует информацию о сопряжении некоторой вторичной несущей восходящего канала и определенной вторичной несущей нисходящего канала некоторой вторичной ячейки восходящего канала, и передает эту информацию о сопряжении узлу В при помощи управляющей сигнализации по интерфейсу Iub/Iur, например, в сообщении установления радиоканала или в сообщении подготовки реконфигурации, таким образом, что узел В может получить информацию о сопряжении вторичных несущих.
Способ передачи и получения информации о сопряжении вторичных несущих в соответствии с настоящим изобретением состоит из следующих этапов.
На этапе S10 для обусловленного UE обслуживающий контроллер радиосети конфигурирует информацию о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала для некоторой вторичной ячейки восходящего канала, передает информацию о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала для этой вторичной ячейки восходящего канала на нескольких несущих UE в узел В при помощи управляющей сигнализации, либо передает информацию о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала пассивному контроллеру радиосети при помощи управляющей сигнализации, а пассивный контроллер радиосети передает информацию о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала узлу В.
На этапе S20 для обусловленного UE, пассивный контроллер радиосети или узел В после получения информации о сопряжении вторичной несущей восходящего канала и вторичной несущей нисходящего канала вторичной ячейки восходящего канала на нескольких несущих UE определяют, является ли инфор
