Реферат

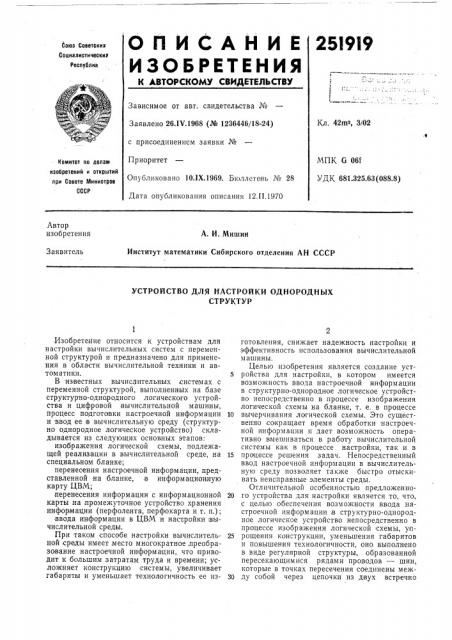

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42m3, 3/02

Заявлено 26ЛЧ.1968 (№ 1236446/18-24) с присоединением заявки №

Приоритет

Опубликовано 10.IX.1969. Бюллетень № 28

Дата опубликования описания 12.II.1970

МПК G 061

УДК 681.325,63 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

A. И. Мишин

Институт математики Сибирского отделения АН СССР

Заявитель

УСТРОЙСТВО ДЛЯ НАСТРОЙКИ ОДНОРОДНЫХ

СТРУКТУР

Изобретение относится к устройствам для настройки вычислительных систем с переменной структурой и предназначено для применения в области вычислительной техники и автоматикии.

В известных вычислительных, системах с переменной структурой, выполненных на базе структурно-однородного логического устройства и цифровой вычислительной машины, процесс подготовки настроечной информации и ввод ее в вычислительную среду (структурно однородное логическое устройство) складывается из следующих основных этапов: изображения логической схемы, подлежащей реализации в вычислительной среде, на специальном бланке; перенесения настроечной информации, представленной на бланке, в информационную карту ЦВМ; .перенесения информации с информационной карты,на,промежуточное устройство хранения информации (перфолента, перфокарта и т. п.); ввода информации в ЦВМ и настройки вычислительной среды.

При таком способе настройки вычислительной среды имеет место многократное,преобразование настроечной информации, что приводит к большим затратам труда и времени; усложняет конструкцию системы, увеличивает габариты и уменьшает технологичность ее изготовления, снижает надежность настройки и эффективность использования вычислительной машины.

Целью изобретения является создание уст5 ройства для настройки, в котором имеется возможность ввода настроечной информации в структурно-однородное логическое устройство непосредственно в .процессе изображения логической схемы на бланке, т. е. в процессе

10 вычерчивания логической схемы. Это существенно сокращает время обработки настроечной информации и дает возможность оперативно вмешиваться в работу вычислительной системы как в процессе настройки, так и в

15 процессе решения задач. Непосредственный ввод настроечной информации в вычислительную среду позволяет также быстро отыскивать неисправные элементы среды.

Отличительной особенностью предложенно20 го устройства для настройки является то, что, с целью обеспечения возможности ввода настроечной информации,в структурно-однородное логическое устройство непосредственно в процессе изображения логической схемы, yin25 ращения конструкции, уменьшения габаритов и повышения технологичности, оно выполнено в виде регулярной структуры, образованной пересекающимися рядами проводов — шин, которые в точках пересечения соединены межЗО ду собой через цепочки из двух встречна

251919

Включенных диодов, средние точки которых соединены с выходами управляемых переключателей.

Кроме того, предложенное устройство отличается тем, что для обеспечения возможности оперативной .настройки вычислительной среды, размеры которой значительно превосходят размеры устройства настройки, .вертикальные и торизонтальные шины устройства настройки соединены с вертикальными и горизонтальными настроечными входами структурно-однородного устройства через схемы «И», на остальные,входы которых поступают управляющие сигналы о выборе того или иного блока среды.

На чертеже дана схема подключения устройства настройки к вычислительной среде через дополнительные логические цепи.

Настройка всей вычислительной среды осуществляется последовательной настройко" I, 11, III, 1Р блоков (массивов) вычислительной среды путем поочередного подключения перечисленных блоков к устройству настройки.

Для подключения устройства настройки, например, к блоку I,вычислительной среды разрешающие сигналы подаются на входы У, У».

После подключения блока среды к устройству настройки, приступают к вводу настроечной информации по входам У, У4. После настройки блока 1 среды подключают и настраивают блок II и т. д. до тех пор, пока не будут настроены все блоки вычислительной среды.

При такой схеме можно (путем транспозиции устройства настройки по строкам и столбцам вычислительной, среды) производить, настройку вычислительной среды, размеры которой могут значительно превышать размеры устройства настройки.

Это упрощает конструкцию устройства настройки и уменьшает его габариты.

Принцип работы предложенного устройства настройки заключается в следующем.

При отсутствии управляющего входного сигнала все у правляемые .переключатели устройства находятся в выключенных состояниях, а горизонтальные и вертикальные, выходы— под вы соким потенциалом. При подаче на вход какого-либо переключателя у стройства ,настройки управляющего сигнала произойдет переключение прибора, и на соответствующих горизонтальном и вертикальном выходах по10 явятся низкие потенциалы. Соответственно запись информации в запоминающую ячейку элемента среды производится,при одновременной подаче сигналов на один из вертикальных входов и на один из горизонтальных входов

15 настройки вычислительной среды.

Предмет изобретения

Устройство для настройки однородных структур, отличтащееся тем, что, с целью

20 обеспечения ввода, настроечной информации в структурно-однородное логическое устройство непосредственно в процессе изображения логической схемы, оно выполнено в виде регулярной структуры, образованной пересекаю25 щимися рядами проводов — шинами, которые в точках пересечения соединены между собой через цепочки из двух встречно включенных диодов, средние точки которых соединены с выходами управляемых переключате30 лей.

2. Устройство,по п. 1, отличающееся тем, что, с целью обеспечения возможности оперативной настройки вычислительной среды, размеры которой значительно превосходят

35 размеры устройства настройки, вертикальные и горизонтальные шины устройства настройки соединены с,вертикальными и горизонтальными настроечными входами структурно-однородного устройства через схемы «И», на ос40 тальные входы которых поступают управляющие сигналы о выборе того или иного блока среды.
