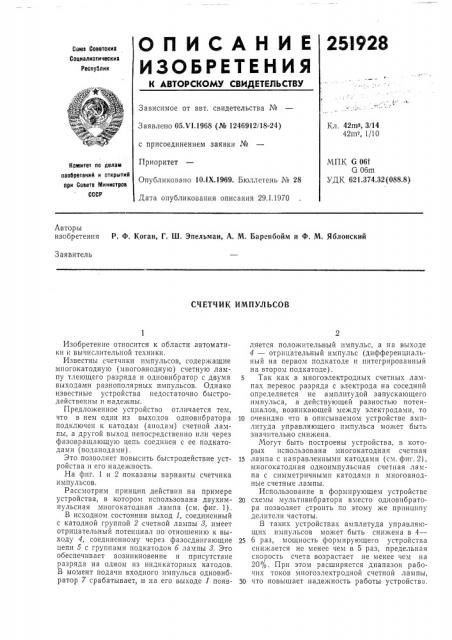

СЧЕТЧИК ИМПУЛЬСОВ

Изобретение относится к области автоматики и вычислительной техники.

Известны счетчики импульсов, содержащие мпогокатодную (многоанодную) счетную лампу тлеющего разряда и одновибратор с двумя выходами разнополярных импульсов. Однако известные устройства недостаточно быстро. действенны и надежны.

Предложенное устройство отличается тем, что в нем один из выходов одновибратора подключен к катодам (анодам) счетной лампы, а другой выход непосредственно или через фазовращающую цепь соединен с ее подкатодами (поданодами), Это позволяет повысить быстродействие у стройства и его надежность.

На фиг. 1 и 2 показаны варианты счетчика импульсов.

Рассмотрим принцип действия на примере устройства, в котором использована двухимпульсная многокатодная лампа (см. фиг. 1) .

В исходном состоянии выход 1, соединенный с катодной группой 2 счетной лампы >, имеет отрицательный потенциал по отношению к выходу 4, соединенному через фазосдвигающие цепи 5 с группами подкатодов б лампы >. Это обеспечивает возникновение и присутствие разряда на одном из индикаторных катодов.

В момент подачи входного импульса одновибратор 7 срабатывает, и на его выходе 1 появляется положительный импульс, à HB выходе

4 — отрицательный импульс (дифференциальный на первом подкатоде и интегрированный нг втором подкатоде).

5 Так как в многоэлектродных счетных лампах перенос разряда с электрода на соседний определяется не амплитудой запу скающего импульса, а действующей разностью потенциалов, возникающей между электродами, то

10 очевидно что в описываемом устройстве амплитуда управляющего импульса может быть значительно снижена.

Могут быть построены устройства, в которых использована многокатодная счетная

15 лампа с направленными катодами (см. фиг. 2), многокатодная одноимпульсная счетная лампа с симметричными катодами и многоанодные счетные лампы.

Использование в формирующем устройстве

2р схемы мультивибратора вместо одновпбратора позволяет строить по этому же принципу делители частоты.

В таких устройствах амплитуда управляющих импульсов может быть снижена в 4—

25 6 раз, мощность формирующего устройства снижается не менее чем в 5 раз, предельная скорость счета возрастает не менее чем на

20%. При этом расширяется диапазон рабочих токов многоэлектродной счетной лампы, 30 что повышает надежность работы устройства.

251928

Предмет изобретения — Я е Раг.!

9 юг.Z

Составитель А. П. Кумекин

Редактор Л. А. Утехина Техред А. А. Камышникова Корректор А. П. Васильева

Заказ 19!10 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Счетчик импульсов, содержащий многокатодную (многоанодную) счетную лампу тлеющего разряда и одновибратор с двумя выходами разнополярных импульсов, отличающийся тем, что, с целью повышения быстродействия и увеличения надежности, в нем один из выходов одновибратора подключен к катодам (анодам) счетной лампы, а другой выход непосредственно или через фазовращающую

5 цепь соединен с ее подкатодами (поданодами).
