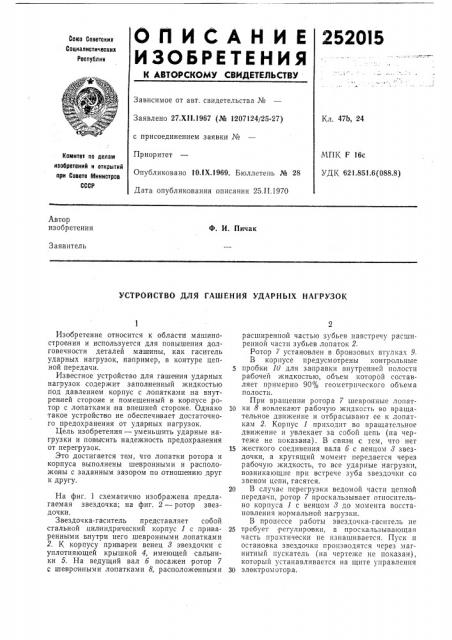

О П И С А Н И Е 2520l5

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 47b, 24

Заявлено 27.XI I.1967 (№ 1207124/25-27) с присоединением заявки №

Приоритет

Опубликовано 10,1Х.1969. Бюллетень № 28

Дата опубликования описания 25.II.1970

МПК F 16c

УДК 621.851.6(088.8) Котхитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Ф. И. Пичак

Заявитель

УСТРОЙСТВО ДЛЯ ГАШЕНИЯ УДАРНЫХ НАГРУЗОК

Изобретение относится к области машиностроения и используется для повышения долговечности деталей MRIIIKHbI, как гаситель ударных нагрузок, например, в контуре цепной передачи.

Известное устройство для гашения .ударных нагрузок содержит заполненный жидкостью под давлением корпус с лопатками на внутренней стороне и помещенный в корпусе,рото р с лопатками на внешней стороне. Однако такое устройство не обеспечивает достаточного предохранения от ударных нагрузок.

Цель изобретения — уменьшить ударные нагрузки и повысить надежность предохранения от перегрузок.

Это достигается тем, что лопатки ротора и корпуса выполнены шевронными и расположены с заданным зазором по,отношснию друг к другу.

На фиг. 1 схематично изображена предлагаемая звездочка; на фиг. 2 — ротор звездочки.

Звездочка-гаситель представляет собой стальной цилмндрический корпус 1 с приваренными внутри него,шевронными лопатками

2. К корпусу приварен венец 3 звездочки с уплотняющей крышкой 4, имеющей сальники 5. На ведущий вал .б посажен ротор 7 с шевронными лопатками 8, расположенными расширенной частью зубьев навстречу расширенной части зубьев лопаток 2.

Ротор 7 установлен в бронзовых втулках 9.

B корпусе предусмотрены контрольные

5 пробки 10 для заправки внутренней полости рабочей жидкостью, объем кото|рой составляет примерно 90с с геометрического объема полости.

При вращении ротора 7 шевронные лопат10 ки 8 вовлекают рабочую жидкость во вращательное движение и отбрасывают ее к лопаткам 2. Корпус 1 приходит во вращательное движение и увлекает за собой цепь (на чертеже не показана). В связи с тем, что нет

15 жесткого соединения вала б с венцом 3 звездочки, а крутящий момент передается через рабочую жидко ть, то все ударные нагрузки, возникающие при встрече зуба звездочки со звеном цепи, гасятся.

20 В случае перегрузки ведомой части цепной передачи, ротор 7 проскальзывает относительно корпуса 1 с венцом 3 до момента восстановления нормальной нагрузки.

B процессе работы звездочка-гаситель не

25 треоует регулировки, а проскальзывающая часть практически не изнашивается. Пуск и остановка звездочки производятся через магнитный пускатель (на чертеже не показан), который устанавливается на щите управления

30 электр ом отора.

252О15

Предмет изобретения

Фиг. 2

Фиг. 1

Составитель A. Кадыкова

Редактор Г. Гончарова Техред Л. Я. Левина Корректор В. И. )Колудева

Заказ 28/17 Тирая 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Я(-35, Раушская паб., д. 4 5

Типография, пр. Сапунова, 2

Устройство для гашения ударных нагрузок,,например, в контуре цепной передачи, содержащее заполненный жидкостью корпус с лопатками на внупренней стороне и помещенный в корпусе ротор с лопатками на внешней стороне, отличающееся тем, что, с целью уменьшения ударных нагрузок и повышения надежности предохранения от перегрузок, лопатки ротора и корпуса выполнены шевронными и

5 .расположены с заданным зазором по отношению друг к другу.
