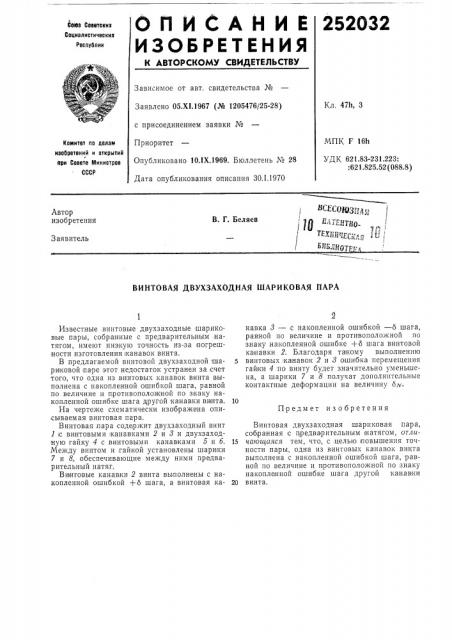

О П И С А Н И Е 252О32

ИЗО БРЕТ ЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сове Советских

Социвлистических

Республик

Зависимое от авт. свидетельства №

Кл, 47h, 3

Заявлено 05.XI.1967 (№ 1205476/25-28) с присоединением заявки №

Приоритет

Опубликовано 10.1Х.1969. Бюллетень № 28

Дата опубликования описания 30.1.1970

МПК F 16h

УДК 621.83-231.223:

:621.825.52 (088.8) Комитет по волам изобретений и открытий при Совете Министров

СССР

Автор изобретения

В. Г. Беляев

Заявитель

ВИНТОВАЯ ДВУХЗАХОДНАЯ ШАРИКОВАЯ ПАРА

Предмет изобретения

Известные винтовые двухзаходные шарико. вые пары, собранные с предварительным,натягом, имеют низкую точность из-за погрешности изготовления канавок винта.

В предлагаемой винтовой двухзаходной шариковой паре этот недостаток устранен за,счет того, что одна из винтовых канавок винта выполнена с накопленной ошибкой шага, равной по величине и противоположной по знаку накопленной ошибке шага другой канавки виконта.

На чертеже схематически изображена опи,сываемая винтовая пара.

Винтовая, пара содержит двухзаходный винт

1 Ic винтовыми канавками 2 и 8 и двухзаходную гайку 4 с .винтовыми канавками 5 и б.

Между винтом и гайкой установлены шарики

7 и 8, обеспечивающие между ними предварительный натяг.

Ви нтовые канавки 2 винта выполнены с накопленной ошибкой +6 шага, а винтовая канавка 3 —,с накопленной ошибкой — б шага, равной по величине и противоположной по знаку накопленной ошибке +б шага винтовой ка навки 2. Благодаря та кому выполнению

5 винтовых ка навок 2 и 3 ошибка перемещения гайдуки 4 .по винту будет значительно уменьшена, а шарики 7 и 8 получат дополнительные контактные деформации на величину бд.

Винтовая двухзаходная шариковая пара, собранная с п редварительным ыатягом, отли15 чающаяся тем, что, с целью повышения точ:ности пары, одна из винтовых канавок винта выполнена с накопленной ошибкой шага, равной по величине и противоположной по знаку накопленной ошибке шага другой канавки

20 винта.
