Изобретение относится к области радиотехники и связи и может использоваться в устройствах фильтрации радиосигналов, системах связи, радиолокации и т.п.

В задачах выделения высокочастотных сигналов сегодня широко используются интегральные операционные усилители со специальными элементами RC-коррекции, формирующими амплитудно-частотную характеристику резонансного типа [1, 2]. Однако классическое построение таких избирательных усилителей (ИУ) сопровождается значительными энергетическими потерями, которые идут в основном на обеспечение статического режима достаточно большого числа второстепенных транзисторов, образующих операционный усилитель [1, 2]. В этой связи весьма актуальной является задача построения специализированных избирательных усилителей на биполярных транзисторах, обеспечивающих выделение узкого спектра сигналов с достаточно высокой добротностью (Q) резонансной характеристики (Q=2÷10) без «лишних» активных элементов при малом энергопотреблении.

Известны схемы ИУ на основе биполярных транзисторов, которые обеспечивают формирование амплитудно-частотной характеристики коэффициента усиления по напряжению в заданном диапазоне частот Δf=f_в-f_н [3-28]. Причем их верхняя граничная частота f_в иногда формируется инерционностью транзисторов схемы (емкостью на подложку), а нижняя f_н определяется корректирующим конденсатором.

Ближайшим прототипом заявляемого устройства является избирательный усилитель, представленный в патенте US 4.267.518 fig.6. Он содержит источник сигнала 1, подключенный к базе первого 2 входного транзистора, второй 3 входной транзистор, первый 4 токостабилизирующий двухполюсник, включенный между эмиттером первого 2 входного транзистора и первой 5 шиной источника питания, второй 6 токостабилизирующий двухполюсник, включенный между эмиттером второго 3 входного транзистора и первой 5 шиной источника питания, первый 7 корректирующий конденсатор, включенный между эмиттером первого 2 и второго 3 входных транзисторов, первый 8 частотозадающий резистор, включенный между коллектором первого 2 входного транзистора и второй 9 шиной источника питания, второй 10 корректирующий конденсатор, второй 11 частотозадающий резистор, причем коллектор второго 3 входного транзистора связан по постоянному току со второй 9 шиной источника питания.

Существенный недостаток известного ИУ-прототипа состоит в том, что он не обеспечивает высокую добротность

Q ≈ f 0 f в − f н

амплитудно-частотной характеристики (АЧХ) и большой коэффициент усиления по напряжению К₀>1 на частоте квазирезонанса (f₀).

Основная задача предлагаемого изобретения состоит в повышении добротности АЧХ ИУ и его коэффициента усиления по напряжению (К₀) на частоте квазирезонанса f₀. Это позволяет в ряде случаев уменьшить общее энергопотребление и реализовать высококачественное избирательное устройство с Q=5÷50.

Поставленная задача решается тем, что в избирательном усилителе фиг.1 источник сигнала 1, подключенный к базе первого 2 входного транзистора, второй 3 входной транзистор, первый 4 токостабилизирующий двухполюсник, включенный между эмиттером первого 2 входного транзистора и первой 5 шиной источника питания, второй 6 токостабилизирующий двухполюсник, включенный между эмиттером второго 3 входного транзистора и первой 5 шиной источника питания, первый 7 корректирующий конденсатор, включенный между эмиттером первого 2 и второго 3 входных транзисторов, первый 8 частотозадающий резистор, включенный между коллектором первого 2 входного транзистора и второй 9 шиной источника питания, второй 10 корректирующий конденсатор, второй 11 частотозадающий резистор, причем коллектор второго 3 входного транзистора связан по постоянному току со второй 9 шиной источника питания, предусмотрены новые элементы и связи -второй 10 корректирующий конденсатор включен между базой второго 3 входного транзистора и коллектором первого 2 входного транзистора, второй 11 частотозадающий резистор включен между базой второго 3 входного транзистора, связанной с выходом устройства 13, и общей шиной 12 источников питания, причем параллельно второму 11 частотозадающему резистору включен по переменному току дополнительный корректирующий конденсатор 14.

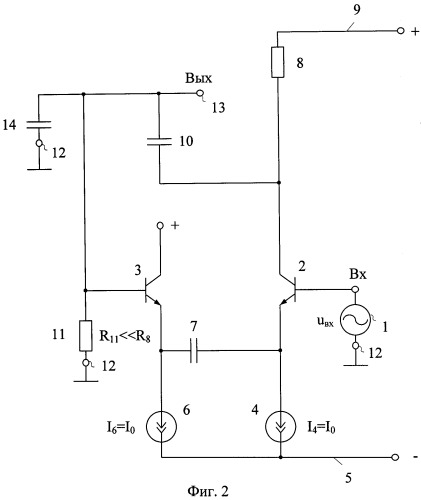

Схема усилителя-прототипа показана на фиг.1. На фиг.2 представлена схема заявляемого устройства в соответствии с формулой изобретения.

На фиг.3 представлена схема ИУ фиг.2 на n-p-n SiGe транзисторах в среде Cadence.

На фиг.4 показаны логарифмическая амплитудно-частотная (ЛАЧХ) и фазочастотная (ФЧХ) характеристики ИУ фиг.3 в диапазоне частот от 1 МГц до 100 ГГц при Cvar=50пФ, R12=128 Ом, С1=280 фФ.

На фиг.5 приведены ЛАЧХ и ФЧХ ИУ фиг.3 в диапазоне частот от 1 МГц до 100 ГГц при Cvar=5пФ, R12=131 Ом, С1=450 фФ.

На фиг.6 приведена ЛАЧХ ИУ фиг.3 в диапазоне частот от 1 МГц до 100 ГГц при Cvar=5 пФ и 50 пФ.

На фиг.7 показана ЛАЧХ ИУ фиг.3 в диапазоне частот от 1 МГц до 100 ГГц при Cvar=50pF и токе Ivar, изменяющимся в диапазоне от 0,4 мА до 1 мА с шагом 0,2 мА.

На фиг.8 представлена ЛАЧХ ИУ фиг.3 в диапазоне частот от 1 МГц до 100 ГГц при Cvar=5pF и токе Ivar, изменяющимся в диапазоне от 0,4 мА до 1 мА с шагом 0,2 мА.

Избирательный усилитель фиг.2 содержит источник сигнала 1, подключенный к базе первого 2 входного транзистора, второй 3 входной транзистор, первый 4 токостабилизирующий двухполюсник, включенный между эмиттером первого 2 входного транзистора и первой 5 шиной источника питания, второй 6 токостабилизирующий двухполюсник, включенный между эмиттером второго 3 входного транзистора и первой 5 шиной источника питания, первый 7 корректирующий конденсатор, включенный между эмиттером первого 2 и второго 3 входных транзисторов, первый 8 частотозадающий резистор, включенный между коллектором первого 2 входного транзистора и второй 9 шиной источника питания, второй 10 корректирующий конденсатор, второй 11 частотозадающий резистор, причем коллектор второго 3 входного транзистора связан по постоянному току со второй 9 шиной источника питания. Второй 10 корректирующий конденсатор включен между базой второго 3 входного транзистора и коллектором первого 2 входного транзистора, второй 11 частотозадающий резистор включен между базой второго 3 входного транзистора, связанной с выходом устройства 13, и общей шиной 12 источников питания, причем параллельно второму 11 частотозадающему резистору включен по переменному току дополнительный корректирующий конденсатор 14.

Рассмотрим работу схемы фиг.2.

Источник входного сигнала 1 (u_вх) изменяет ток коллектора первого входного транзистора 2. В силу комплексного характера нагрузки его коллекторной цепи на выходе 13 ИУ воспроизводится амплитудно-частотная характеристика полосно-пропускающего типа - конденсатор 10 обеспечивает высокое подавление входного сигнала в области нижних частот (f<f₀), а конденсатор 14 - в области верхних частот (f>f₀). Функция масштабного преобразования коллекторного тока транзистора 2 реализуется на резисторах 8 и 11.

Комплексный коэффициент передачи ИУ фиг.2 как отношение выходного напряжения (выход устройства 13) к входному напряжению u_вх (1) определяется формулой, которую можно получить с помощью методов анализа электронных схем

K ( j f ) = u 13 u в х = K 0 j f f 0 Q f 0 2 − f 2 + j f f 0 Q ,           ( 1 )

где f - частота входного сигнала;

f₀ - частота квазирезонанса избирательного усилителя;

Q - добротность АЧХ избирательного усилителя;

К₀ - коэффициент усиления ИУ на частоте квазирезонанса f₀.

Если на частоте квазирезонанса f₀ реактивное сопротивление емкости конденсатора 7 значительно меньше, чем сумма эмиттерных сопротивлений транзисторов 2 и 3, то

f 0 = 1 2 π C 10 C 14 R 8 R 11 ,           ( 2 )

где С₁₀, С₁₄, R₈, R₁₁ - параметры элементов 10, 14, 8 и 11.

При этом добротность ИУ определяется формулой

Q − 1 = D 0 + C 10 C 14 R 8 R 11 ( 1 − α 2 R 11 h 11.3 + h 11.2 ) ,           ( 3 )

где α₂ - коэффициент передачи по току эмиттера транзистора 2;

h_11.i - h-параметр i-гo транзистора в схеме с общей базой;

D 0 = ( C 10 C 14 + C 14 C 10 ) R 11 R 8

- эквивалентное затухание пассивной частото-

зависимой цепи в коллекторе транзистора 2.

За счет выбора параметров элементов, входящих в формулу (3), можно обеспечить Q>>1.

Если реализовать условие

α 2 R 8 R 11 h 11.2 + h 11.3 ,           ( 4 )

то добротность Q и коэффициент усиления К₀

Q = R 8 R 11 ⋅ [ C 10 C 14 + C 14 C 10 ] − 1 ,           ( 5 )

K 0 = Q C 10 C 14 .           ( 6 )

Однако в общем случае формула для коэффициента усиления К₀ в комплексном коэффициенте передачи (1) имеет вид

K 0 = − Q α 2 h 11.3 + h 11.2 R 8 R 11 C 10 C 14 .           ( 7 )

Важной особенностью схемы является возможность оптимизации ее параметрической чувствительности. Оптимальным соотношением является равенство емкостей конденсаторов 10 и 14 (C₁₀=C₁₄=C). В этой связи необходимое значение добротности Q может быть реализовано параметрически - установлением определенного соотношения между сопротивлениями резисторов 11 (R₁₁) и h_11.2, h_11.3, которые определяются токами источников тока 4 и 6.

h 11.2 = h 11.3 ≈ ϕ T / I 0 ,           ( 8 )

где φ_T≈25 мВ - температурный потенциал;

I₀ - некоторое опорное значение тока, например I₀=1 мА.

Поэтому параметрическое условие реализации необходимой добротности легко реализуется выбором режимов работы транзисторов 3 и 2. В частности, при выполнении равенства

2 ϕ T α 2 I 0 = R 11 ,           ( 9 )

обеспечивается экстремально низкая чувствительность добротности ИУ к емкостным элементам схемы. Действительно, указанная выше оптимальность соотношения их номиналов (C₁₀=C₁₄) позволяет реализовать равенство

S C 10 K 0 = − S C 14 K 0 = 1 2 ,     S C 10 Q = S C 14 Q = 0.   S R 8 Q = S R 8 K 0 = S R 11 Q = − S R 11 K 0 = 1 2   ( 10 )

В практических задачах условие (10) может использоваться для повышения стабильности параметров ИУ в режимах настройки или масштабной перестройки частоты квазирезонанса, которую целесообразно осуществлять током I₆=I_var.

Равенство C₁₄=C₁₀=C не противоречит условию равнономинальности пассивных элементов схемы (R₁₁=R₈=R). В этом случае параметр R

R = 2 ϕ T 3 − 1 / Q I 0   α 2 ,           ( 11 )

что обеспечивает реализацию требуемой добротности ИУ.

Представленные на чертежах фиг.4-8 результаты моделирования предлагаемого ИУ фиг.2-3 подтверждают указанные свойства заявляемых схем.

Из фиг.6 следует, что емкость конденсатора 7 (C₇=C_var) оказывает положительное влияние на ослабление входного сигнала в диапазоне низких частот. Кроме этого, за счет изменения статического тока транзистора 3 можно управлять параметрами избирательного усилителя - добротностью и коэффициентом усиления (см. фиг.7, фиг.8).
